Modulo LCD seriale a 3 fili (compatibile con Arduino) – DFR0091

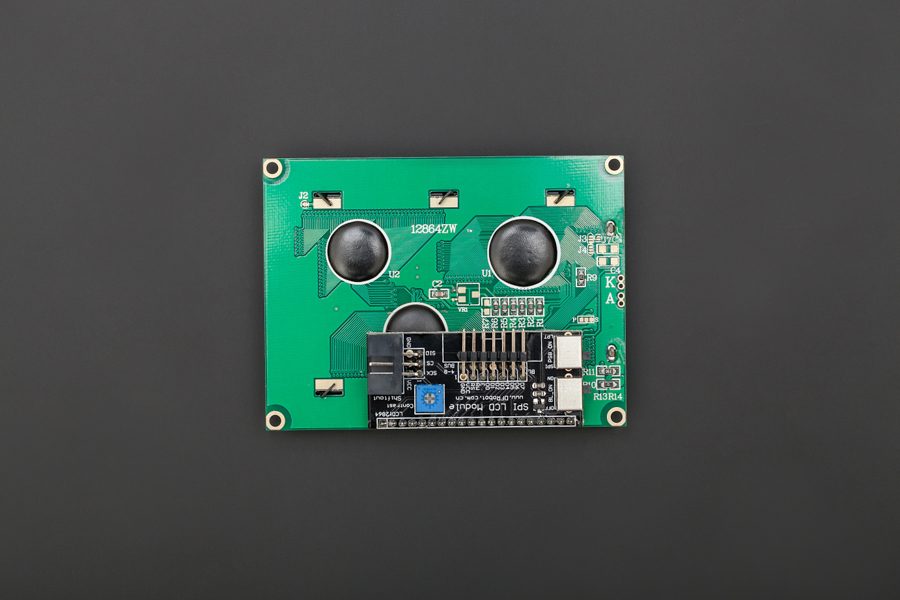

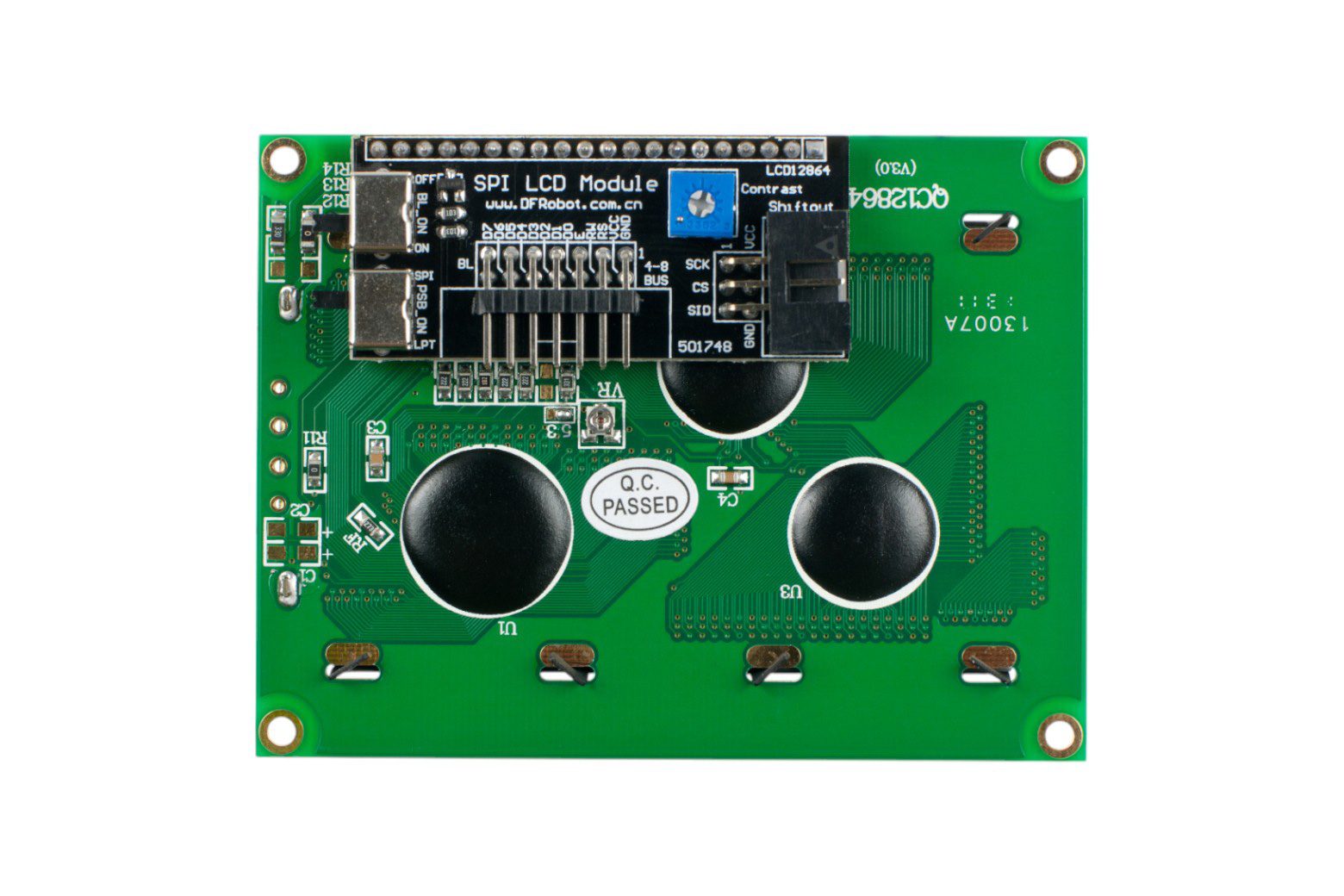

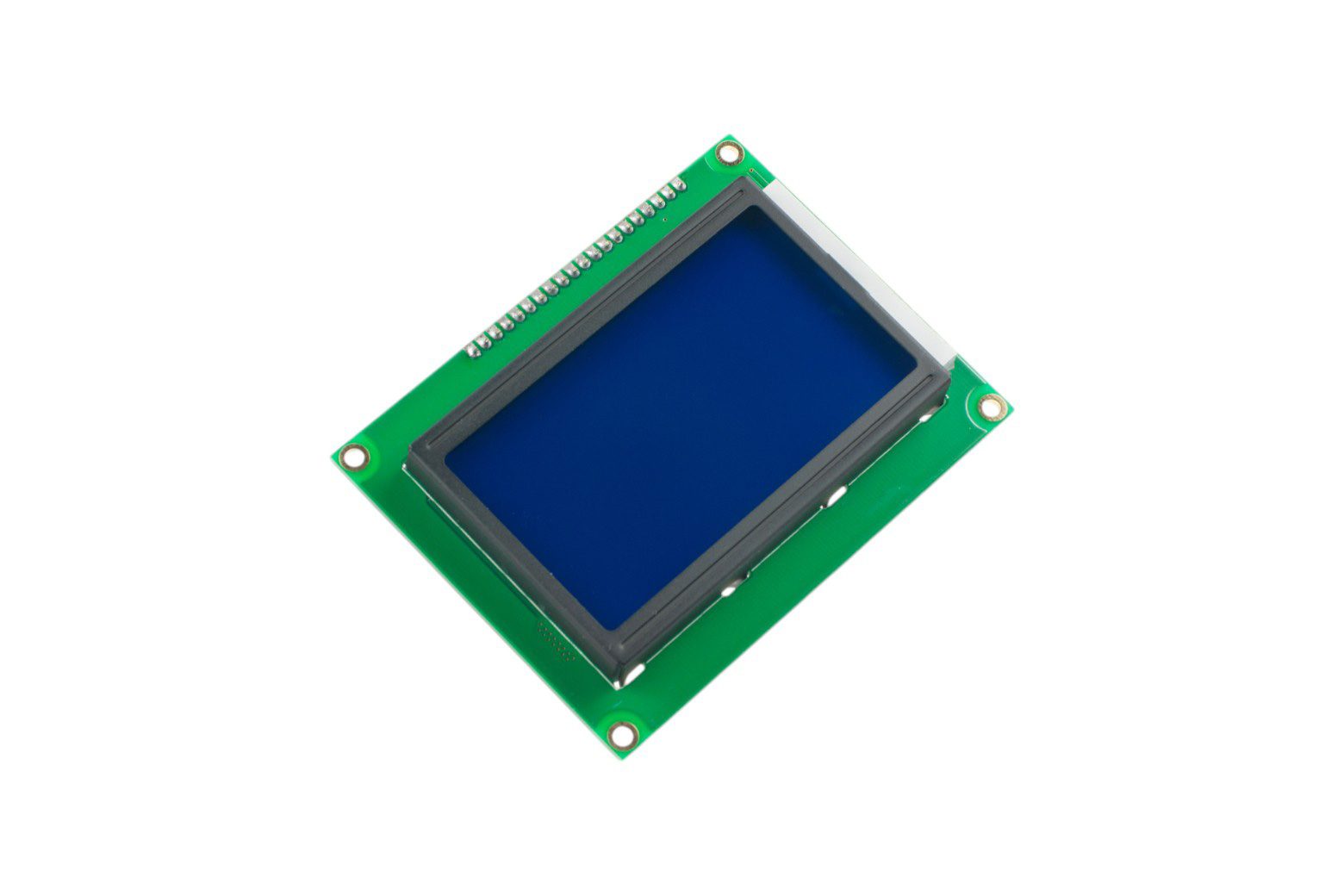

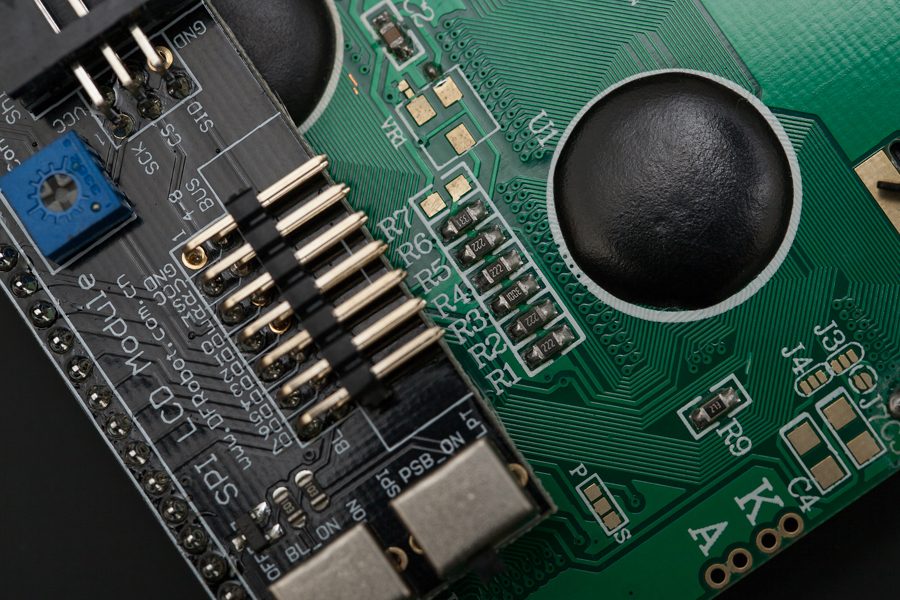

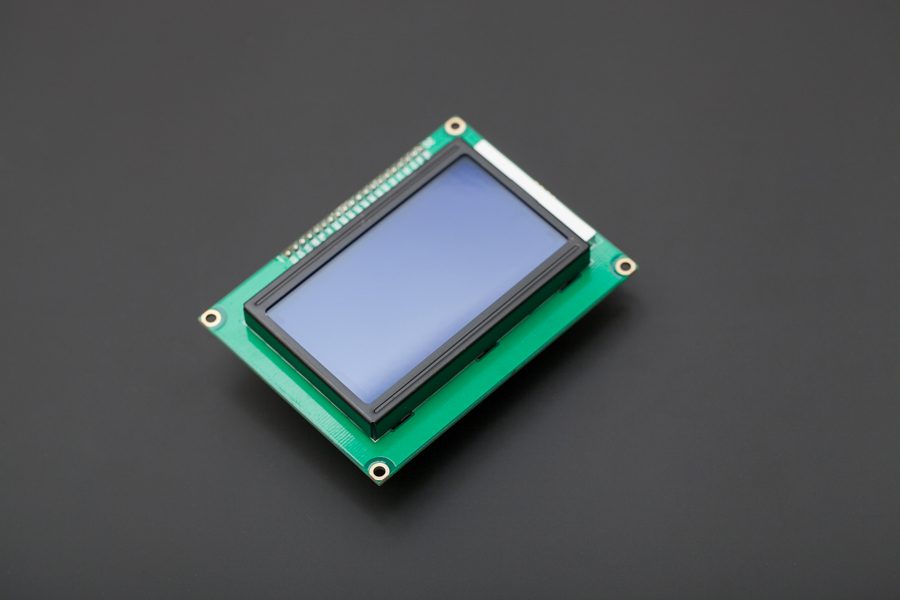

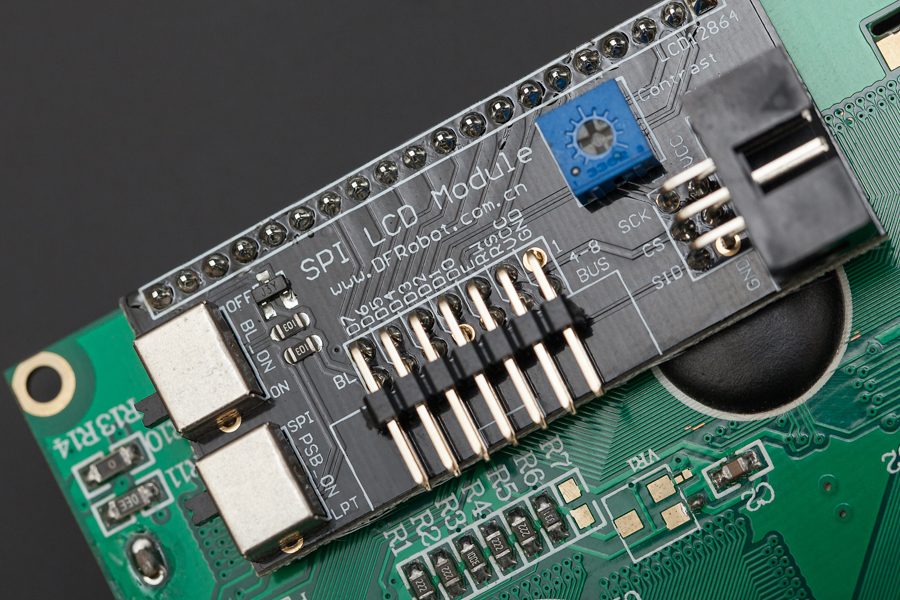

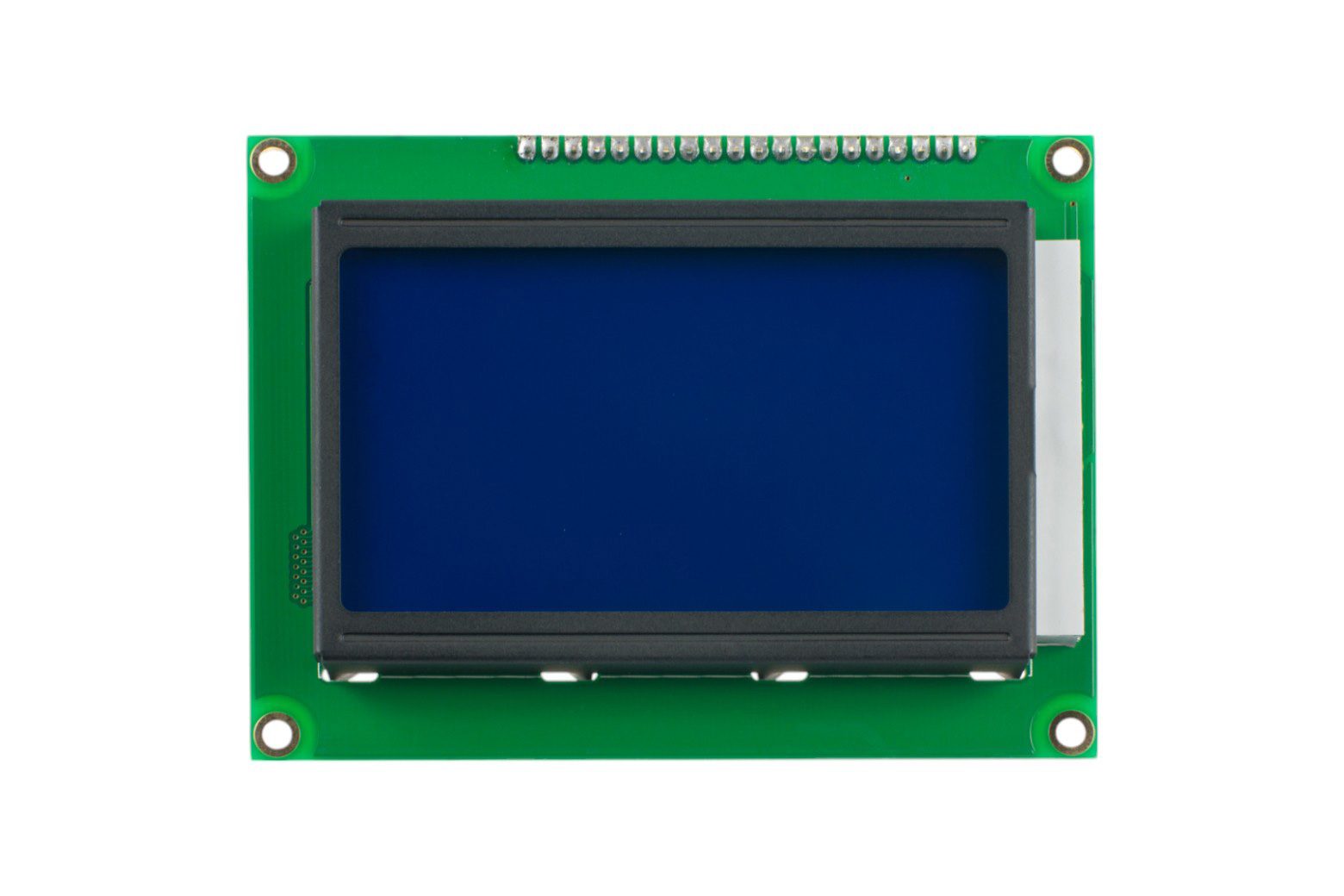

Introduzione Questo modulo LCD utilizza un display a cristalli liquidi 128×64 che supporta i caratteri cinesi, i caratteri inglesi e persino la grafica. È adatto per il lavoro interattivo con Arduino. È dotato di controllo retroilluminato, controllo pallet o seriale, regolazione del contrasto. Può essere collegato alla nostra interfaccia Shield per Arduino tramite presa IDC6 e cavo per Shiftout. Per impostazione predefinita, il display LCD viene spedito in modalità Pallelel. L’R9 viene utilizzato per impostare la modalità di interfaccia. Per passare alla modalità SPI, il resistore R9 deve essere spostato su R10 Specifiche Alimentazione: 4,5～5,5V Microcontrollore: ST7920 Risoluzione: 128×64 Colore display: blu illuminato con carattere bianco Angolo di visione: 170 gradi Modulo LCD: STN Interfaccia di controllo: 8/4 bit Pallelel (predefinita) o 3 bit seriale (SPI) Dimensioni modulo: 93x70x22 mm (3,7×2,8×0,87”) Dimensioni visibili: 73x39mm (2,9×1,5”) Documenti Wiki Doc Libreria Arduino v1.0 per la modalità seriale Libreria Arduino v1.0 per la modalità parallela Configurazione dello schermo LCD12864 in modalità SPI con lo schema Arduino Elenco di spedizione Modulo LCD seriale a 3 fili x1
