Modulo LCD SPI Arduino da 1,77″ con SD(fuori produzione) – DFR0278

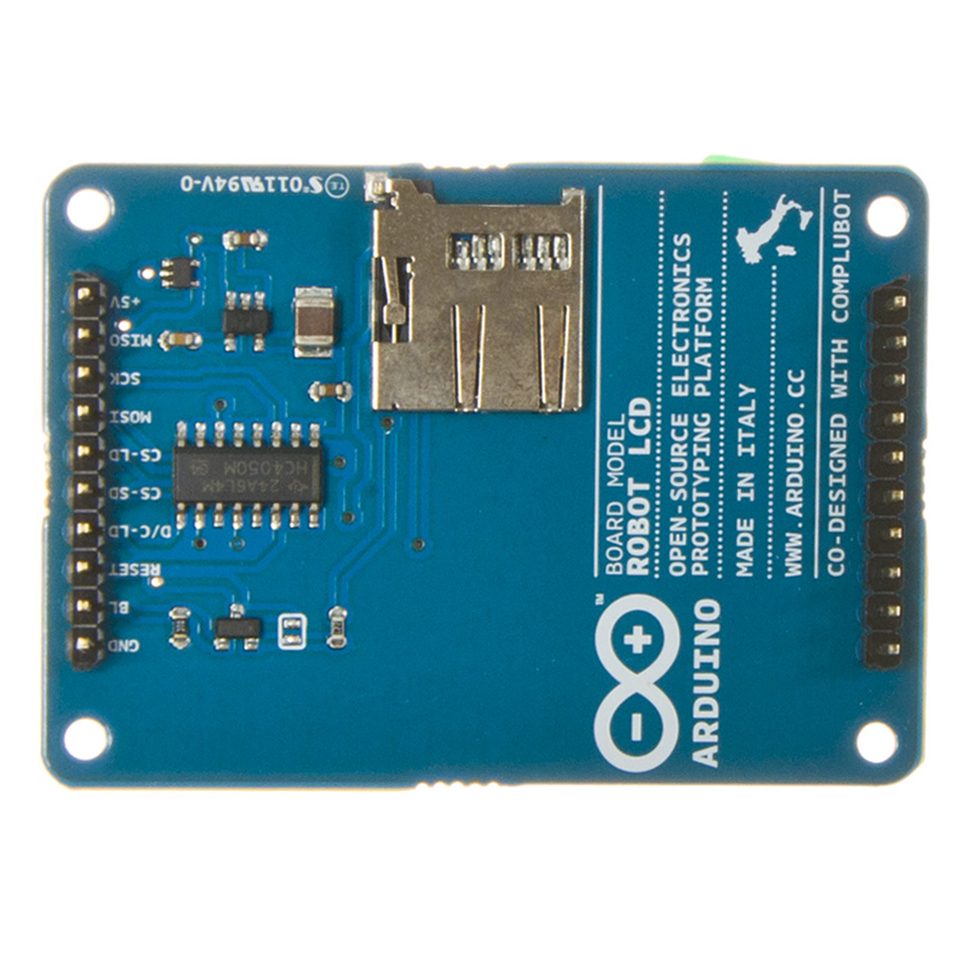

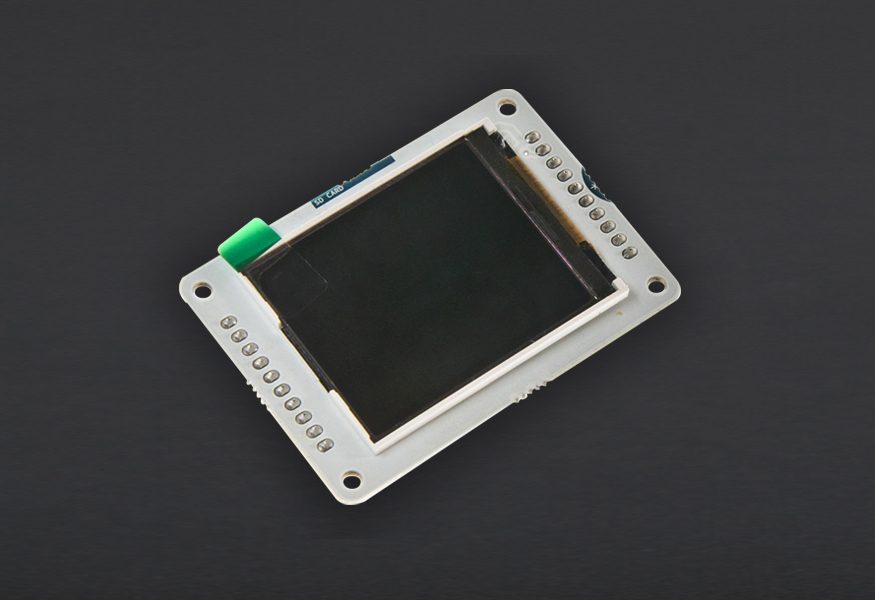

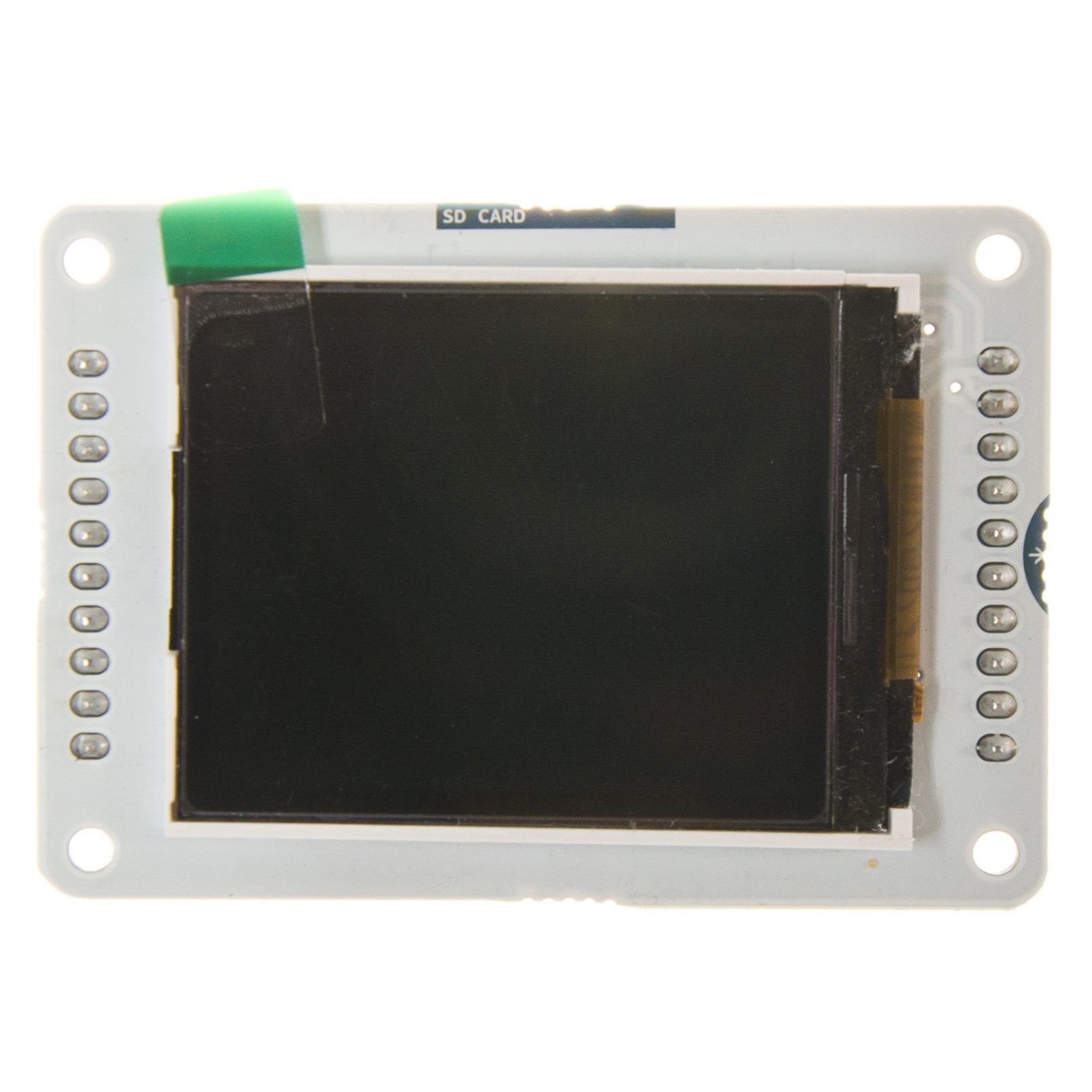

Introduzione Lo schermo TFT di Arduino è ora fuori produzione. Consigliamo questi display LCD come sostituti adeguati in cui potresti trovare alcuni prodotti di cui hai bisogno. Lo schermo TFT di Arduino è uno schermo LCD retroilluminato con intestazioni. Puoi disegnare testo, immagini e forme sullo schermo con la libreria TFT. Sul retro dello schermo è presente uno slot per scheda micro-SD integrato che può memorizzare immagini bitmap da visualizzare. Le intestazioni dello schermo sono progettate per adattarsi alla presa sulla parte anteriore di Arduino Esplora; inoltre è compatibile con qualsiasi Arduino basato su AVR (arduino Uno, arduino Leonardo, ecc.) o con Arduino Due. Se vuoi collegare lo schermo con altre schede Arduino, leggi il tutorial a questo link. Applicazioni Controllo remoto del robot Estensioni del PC (tastiera o mouse) Giochi per PC Specifiche Lo schermo ha una diagonale di 1,77″, con risoluzione 160 x 128 pixel. La libreria TFT si interfaccia con il controller dello schermo tramite SPI quando si utilizza la libreria TFT. Fare riferimento alla scheda tecnica dello schermo per i dettagli completi. Lo schermo funziona a +5 V CC Lo slot micro-SD è accessibile tramite la libreria della scheda SD. La retroilluminazione a LED è regolabile tramite PWM. Le intestazioni dello schermo sono disposte in modo si collega facilmente ad Arduino Esplora e al robot Arduino. Elenco di spedizione Schermo TFT Arduino x1 Documenti Libreria SPI Libreria SD File EAGLE Collegamento Arduino schematico
