Modulo LED RGB (kit non assemblato) (fuori produzione) – DFR0124

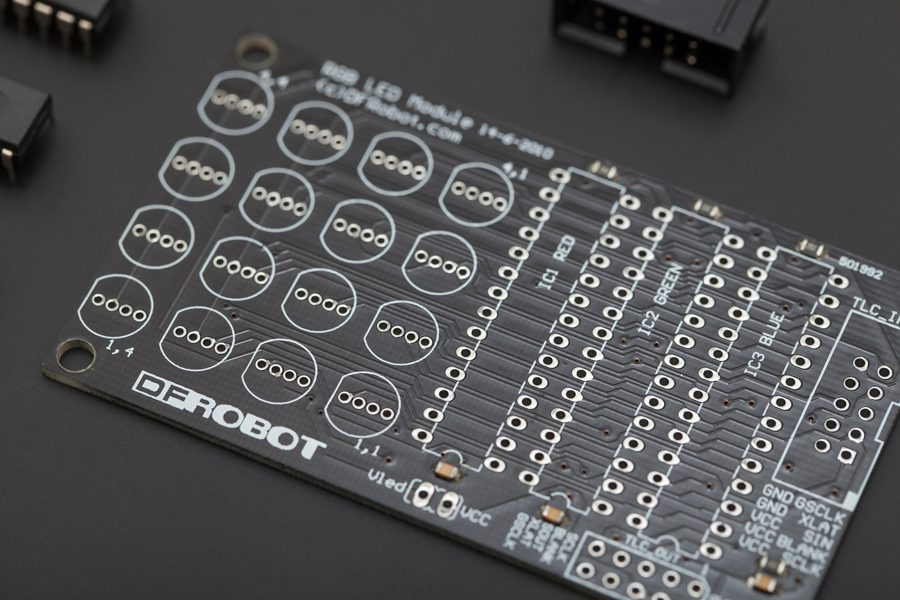

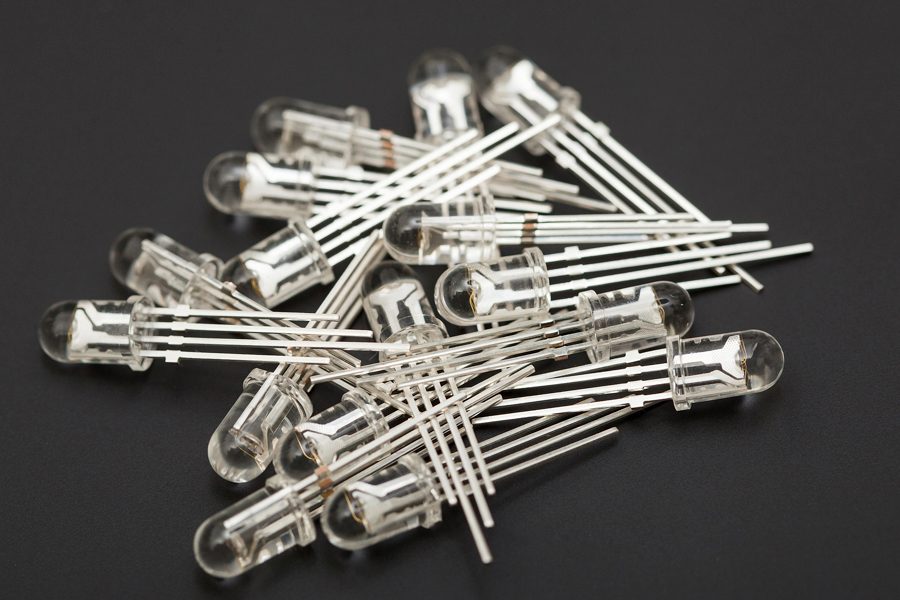

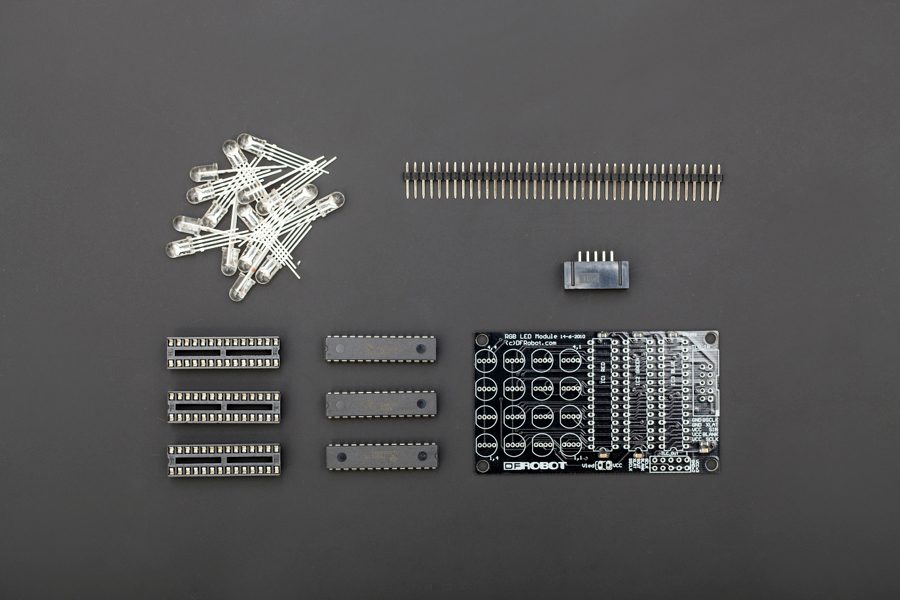

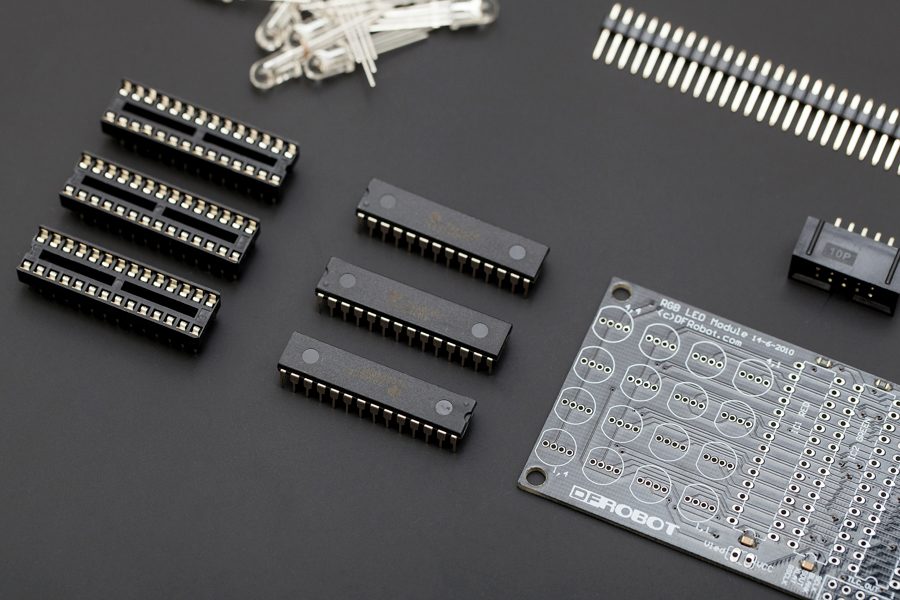

Nota introduttiva: il modulo LED RGB (kit non assemblato) è ora fuori produzione. Questo modulo compatibile con Arduino utilizza tre chip LED PWM TI TLC5940 per pilotare una serie 4×4 di LED RGB. Ogni colore è controllato da un chip diverso in modo da poter regolare i resistori di riferimento per la corrente appropriata. I chip TLC5940 non sono collegati direttamente ad alcun pin Arduino, ma viene fornita un’intestazione per effettuare una connessione manuale in base alle esigenze del tuo schizzo. È possibile collegare in serie fino a 16 di questi moduli per creare un fantastico LED wall o un cerchio LED. Può essere collegato direttamente ad Arduino tramite cavi F/M. Se lo desideri, puoi anche collegarlo allo scudo di interfaccia tramite cavi IDC2x5, quindi collegare lo scudo di interfaccia ad Arduino. NOTA: questo è un kit non assemblato, è necessaria abilità di saldatura per assemblarlo. È disponibile un tutorial come riferimento. Se ritieni che l’assegnazione dei LED non sia sufficientemente buona, puoi assegnare i LED in uno schema personalizzato collegandoli ai fori di guida dei LED. Specifiche Alimentazione: LED RGB CC 5 V: anodo comune Interfaccia dati seriale IDC2x5 Serie 4×4 di LED RGB Driver LED TLC5940 LED RGB a 16 canali con controllo PWM Dimensioni: 78x45x12 mm (3×1,8×0,5”) Interfaccia: D13(SCK) TLC5940 SCLK D10(SS) TLC5940 BLANK D11(MOSI) TLC5940 SIN D9 TLC5940 XLAT D3 TLC5940 GSCLK Lista di spedizione Modulo RGB Scheda PCB x1 LED RGB x16 Interfaccia IDC10 x1 Chip TLC5940NT x3 Presa DIP28 x3 Cappuccio ponticello x1 Aghi fila da 20 pin x1 Documenti Pagina Wiki prodotto Tutorial di saldatura Codici campione TLC5940 Scheda tecnica TLC5940 Libreria Arduino (contiene codice semplice) Schemi
