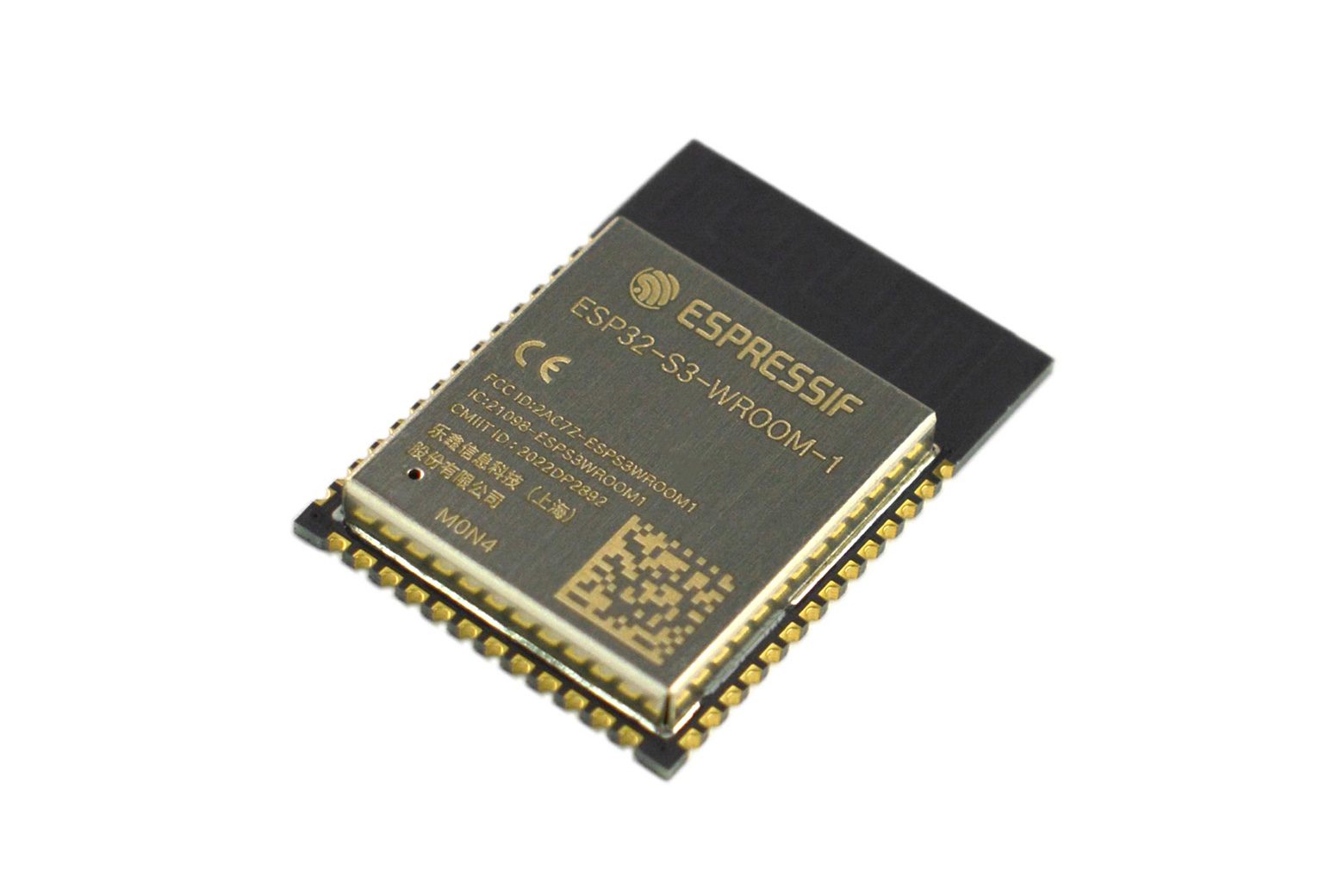

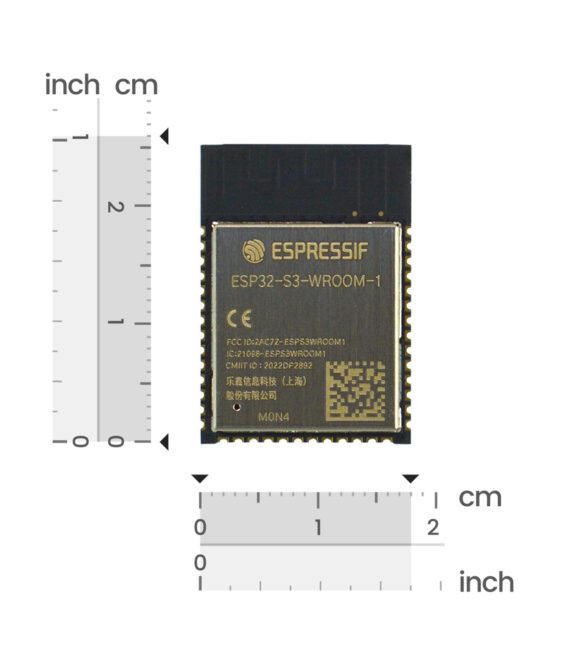

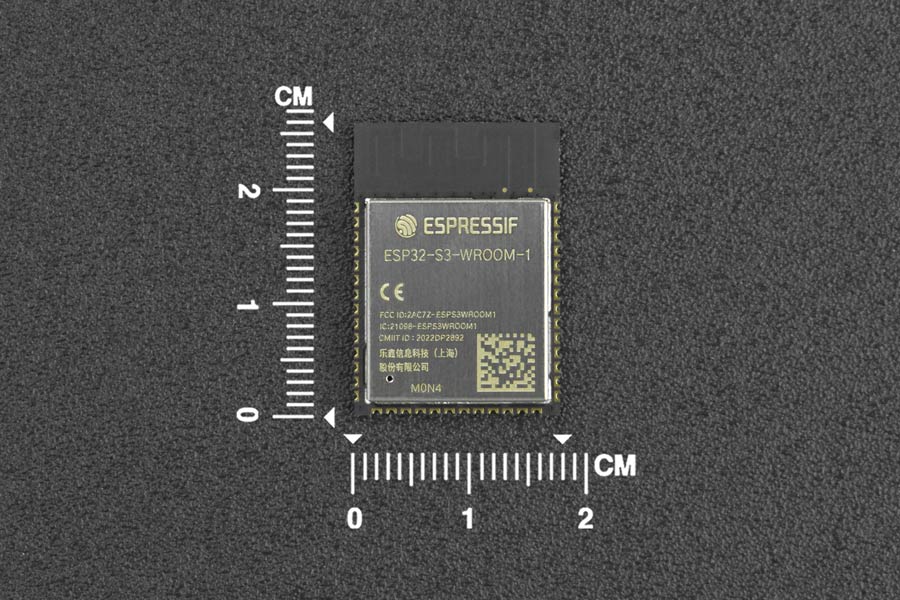

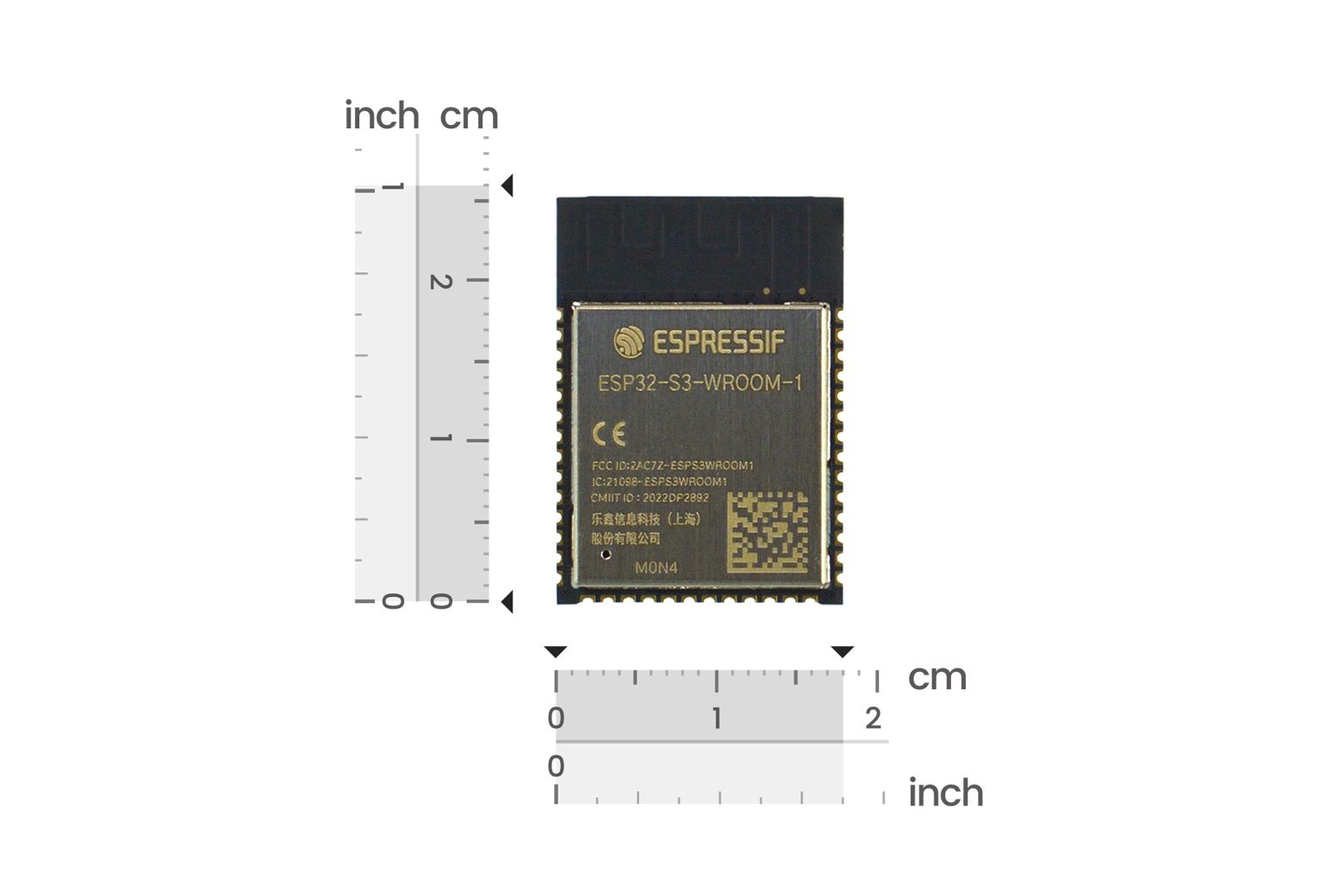

Modulo MCU WiFi AIoT ESP32 – DFR0896

Descrizione

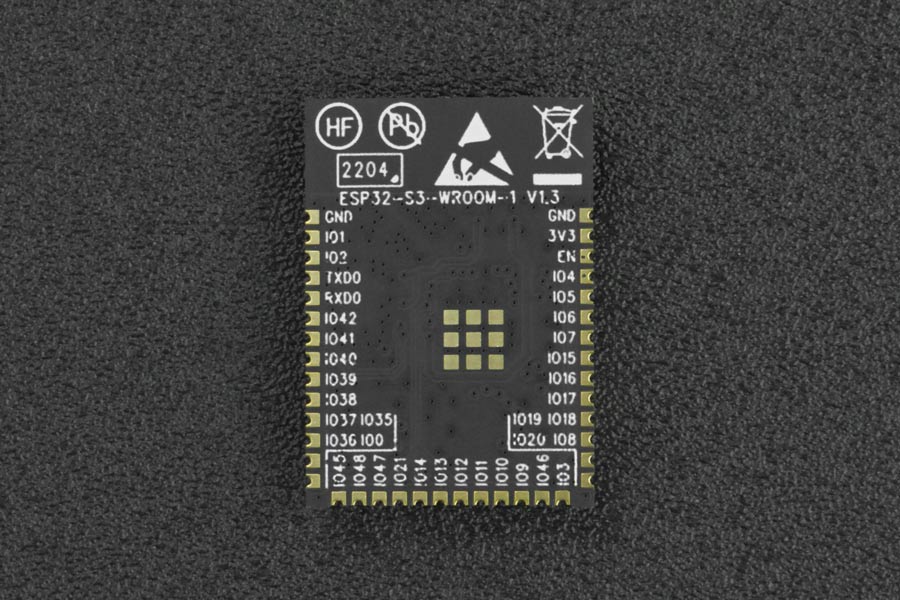

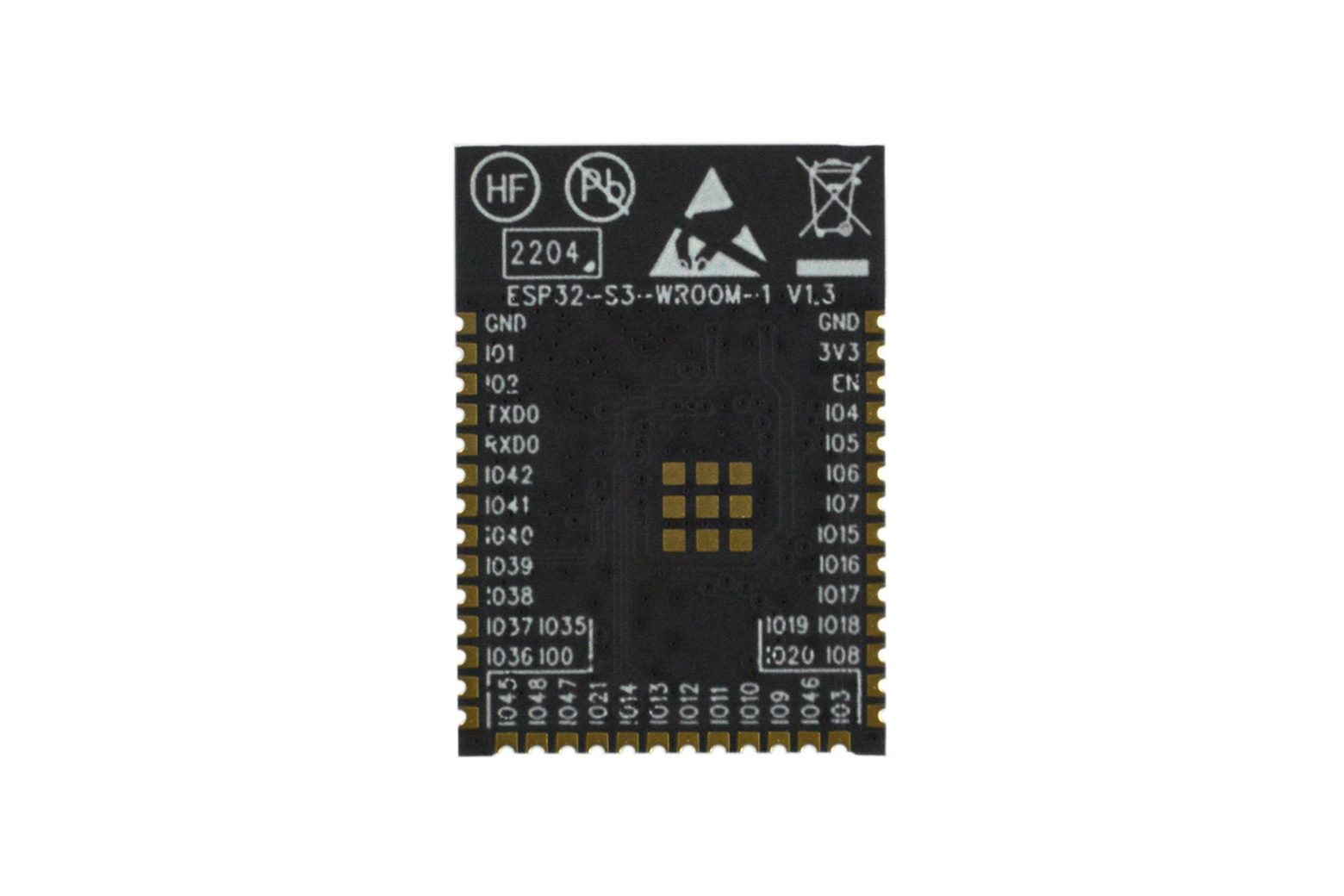

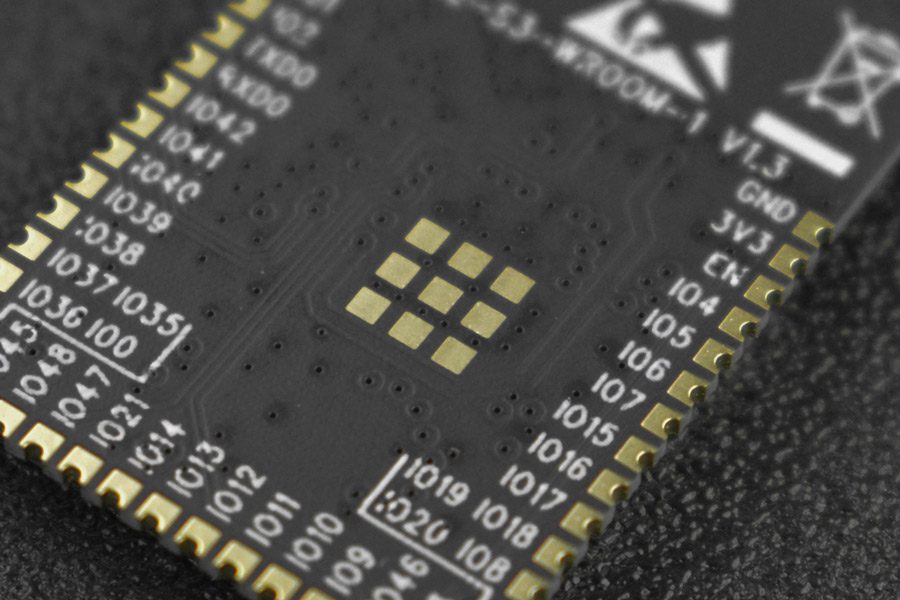

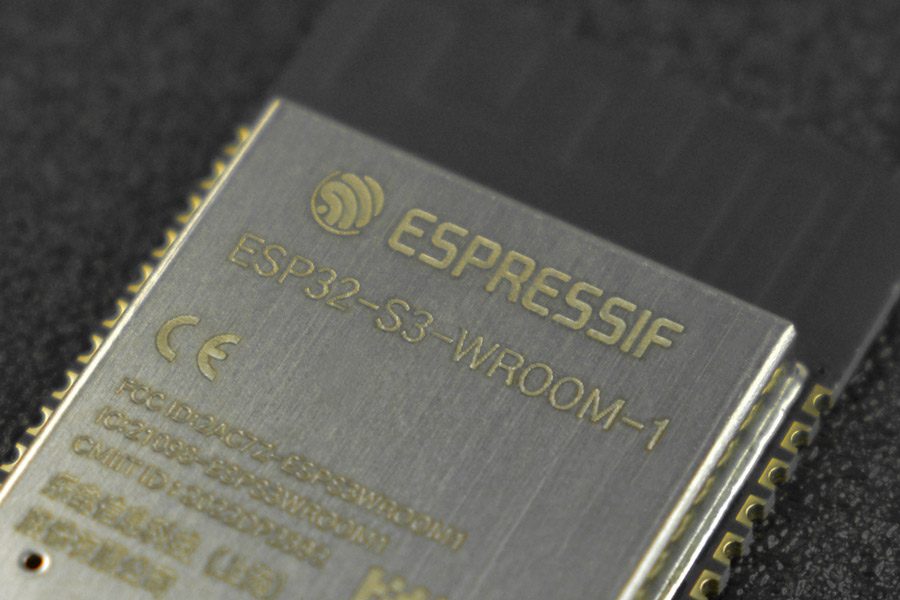

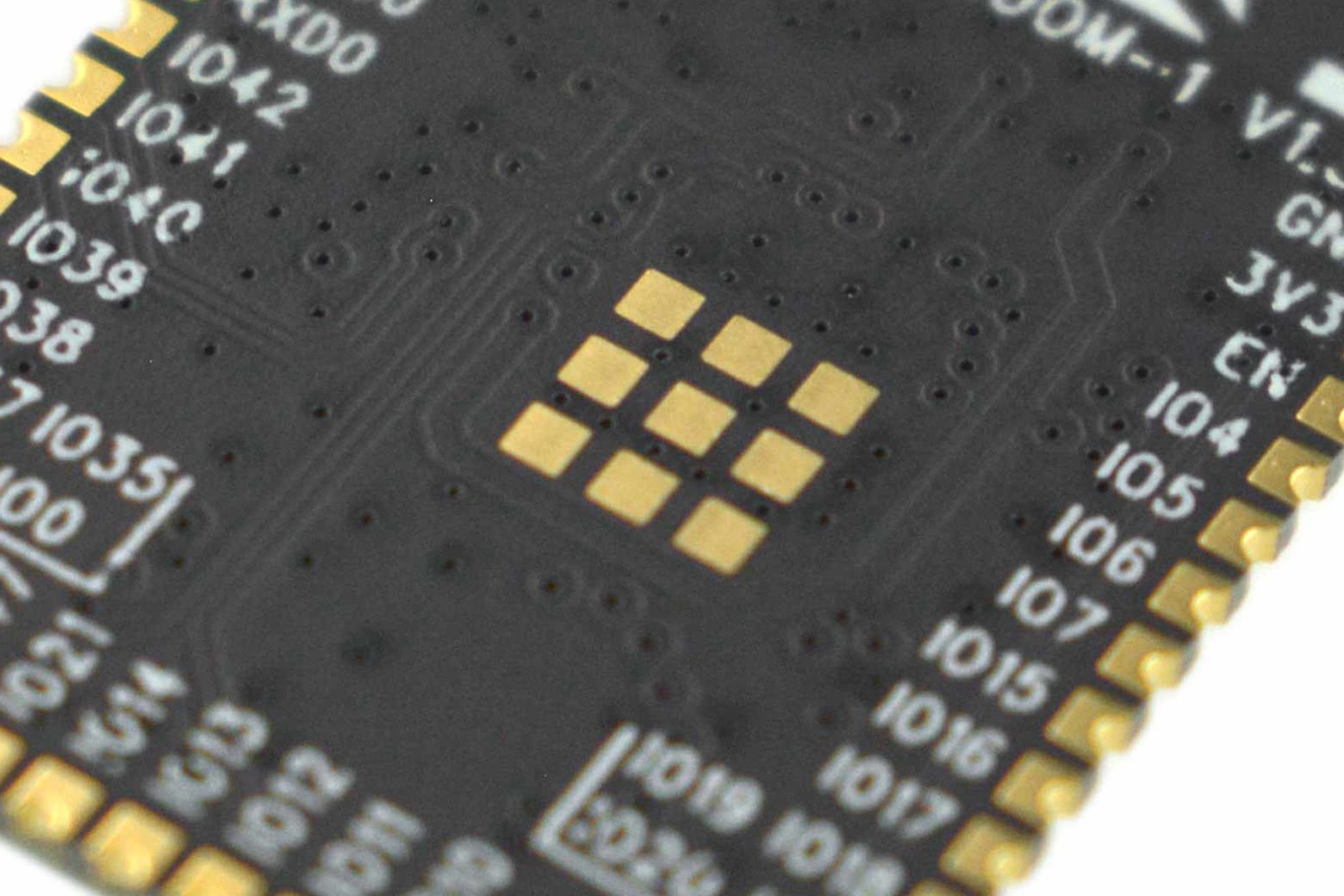

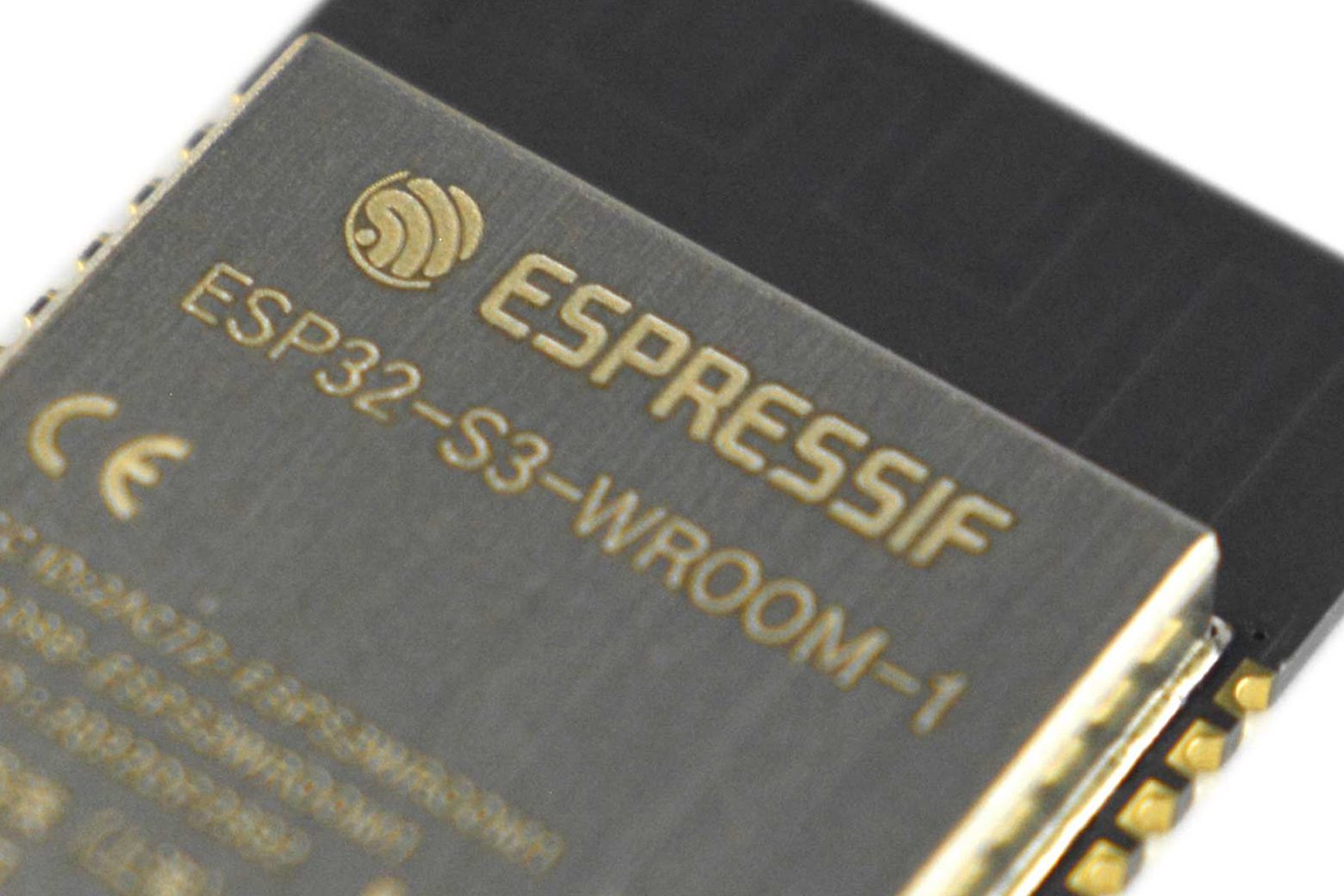

Introduzione ESP32-S3-WROOM-1 è un modulo MCU Wi-Fi e Bluetooth LE generico progettato per un’ampia gamma di applicazioni. Si basa sul SoC ESP32-S3, dotato di un microprocessore Xtensa® dual-core LX7 a 32 bit con una frequenza di clock fino a 240 MHz e capacità di accelerazione AI. Questa variante (N4) include 4 MB di flash SPI, 512 KB di SRAM e 16 KB di SRAM RTC. Supporta Wi-Fi (802.11 b/g/n) e Bluetooth 5 (LE) con un’antenna PCB integrata. Le periferiche includono SPI, LCD, interfaccia fotocamera, UART, I2C, I2S, USB OTG, ADC e fino a 36 GPIO. ESP32-S3 integra più periferiche tra cui SPI, LCD, interfaccia fotocamera, UART, I2C, I2S, telecomando IR, contaimpulsi, LED PWM, controller USB seriale/JTAG, MCPWM, host SDIO, GDMA, controller TWAI® (compatibile con ISO 11898-1), ADC, sensore tattile, sensore di temperatura, timer e watchdog, nonché fino a 36 GPIO. Include anche un’interfaccia USB 1.1 On-The-Go (OTG) a piena velocità per consentire la comunicazione USB. Pinout Definizioni dei pin Nome NO. Tipo a Funzione GND 1 P GND 3V3 2 P Alimentazione EN 3 I Livello alto: acceso, abilita il chip Livello basso: spento, il chip si spegne Nota: non lasciare il pin EN flottante IO4 4 I/O/T RTC_GPIO4, GPIO4 , TOUCH4, ADC1_CH3 IO5 5 I/O/T RTC_GPIO5, GPIO5 , TOUCH5, ADC1_CH4 IO6 6 I/O/T RTC_GPIO6, GPIO6, TOUCH6, ADC1_CH5 IO7 7 I/O/T RTC_GPIO7, GPIO7, TOUCH7, ADC1_CH6 IO15 8 I/O/T RTC_GPIO15, GPIO15, U0RTS, ADC2_CH4, XTAL_32K_P IO16 9 I/O/T RTC_GPIO16, GPIO16, U0CTS, ADC2_CH5, XTAL_32K_N IO17 10 I/O/T RTC_GPIO17, GPIO17, U1TXD, ADC2_CH6 IO18 11 I/O/T RTC_GPIO18, GPIO18, U1RXD, ADC2_CH7, CLK_OUT3 IO8 12 I/O/T RTC_GPIO8, GPIO8 , TOUCH8, ADC1_CH7, SUBSPICS1 IO19 13 I/O/T RTC_GPIO19, GPIO19, U1RTS, ADC2_CH8, CLK_OUT2, USB_D – IO20 14 I/O/T RTC_GPIO20, GPIO20, U1CTS, ADC2_CH9, CLK_OUT1, USB_D+ IO3 15 I/O/T RTC_GPIO3, GPIO3, TOUCH3, ADC1_CH2 IO46 16 I/O/T GPIO46 IO9 17 I/O/T RTC_GPIO9, GPIO9, TOUCH9, ADC1_CH8, FSPIHD, SUBSPIHD IO10 18 I/O/T RTC_GPIO10, GPIO10, TOUCH10, ADC1_CH9, FSPICS0, FSPIIO4, SUBSPICS0 IO11 19 I/O/T RTC_GPIO11, GPIO11, TOUCH11, ADC2_CH0, FSPID, FSPIIO5, SUBSPID IO12 20 I/O/T RTC_GPIO12, GPIO12 , TOUCH12, ADC2_CH1, FSPICLK, FSPIIO6, SUBSPICLK IO13 21 I/O/T RTC_GPIO13, GPIO13 , TOUCH13, ADC2_CH2, FSPIQ, FSPIIO7, SUBSPIQ IO14 22 I/O/T RTC_GPIO14, GPIO14, TOUCH14, ADC2_CH3, FSPIWP, FSPIDQS, SUBSPIWP IO21 23 I/O/T RTC_GPIO21, GPIO21 IO47 24 I/O/T SPICLK_P_DIFF, GPIO47, SUBSPICLK_P_DIFF IO48 25 I/O/T SPICLK_N_DIFF, GPIO48 , SUBSPICLK_N_DIFF IO45 26 I/O/T GPIO45 IO0 27 I/O/T RTC_GPIO0, GPIO0 IO35 b 28 I/O/T SPIIO6, GPIO35 , FSPID, SUBSPID IO36 b 29 I/O/T SPIIO7, GPIO36 , FSPICLK, SUBSPIDLK IO37 b 30 I/O/T SPIDQS, GPIO37 , FSPIQ, SUBSPIQ IO38 31 I/O/T GPIO38 , FSPIWP, SUBSPIWP IO39 32 I/O/T MTCK , GPIO39, CLK_OUT3, SUBSPICS1 IO40 33 I/O/T MTDO , GPIO40, CLK_OUT2 IO41 34 I/O/T MTDI, GPIO41, CLK_OUT1 IO42 35 I/O/T MTMS, GPIO42 RXD0 36 I/O/T U0RXD, GPIO44, CLK_OUT2 TXD0 37 I/O/T U0TXD, GPIO43, CLK_OUT1 IO2 38 I/O/T RTC_GPIO2, GPIO2 , TOUCH2, ADC1_CH1 IO1 39 I/O/T RTC_GPIO1, GPIO1 , TOUCH1, ADC1_CH0 GND 40 P GND EPAD 41 P GND P: alimentazione; Io: ingresso; O: uscita; T: può essere impostato su alta impedenza. Le funzioni dei pin in grassetto sono quelle predefinite. Le funzioni predefinite dei pin 28 ~ 30 sono determinate dal bit eFuse. Nei moduli che hanno PSRAM OSPI incorporata (ovvero, che incorporano ESP32-S3R8), i pin IO35, IO36 e IO37 vengono utilizzati per connettersi alla PSRAM OSPI e non sono disponibili per altri usi. Caratteristiche Wi-Fi e Bluetooth potenti e generici Integra più periferiche Specifiche Serie ESP32-S3 di SoC integrati, microprocessore Xtensa® dual-core a 32 bit LX7 (supporta unità a virgola mobile a precisione singola), supporta la frequenza di clock fino a 240 MHz 384 KB ROM 512 KB SRAM 16 KB RTC SRAM 4 MB SPI flash Bluetooth LE: Bluetooth 5, oscillatore a cristallo Bluetooth mesh 40 MHz Dimensioni modulo: 18×25,5×3,1(mm)/0,71×1,00×0,12(pollici) Temperatura di funzionamento: –40~85℃ Elenco di spedizione Modulo ESP32-S3-WROOM-1-N4 (antenna PCB) x1 Documenti ESP32 S3 WROOM-1 Scheda tecnica Applicazioni Rilevamento parola di attivazione Riconoscimento comandi vocali Rilevamento e riconoscimento facciale Casa intelligente Elettrodomestici intelligenti Pannello di controllo intelligente Altoparlante intelligente
