Modulo motore passo – DFR1199

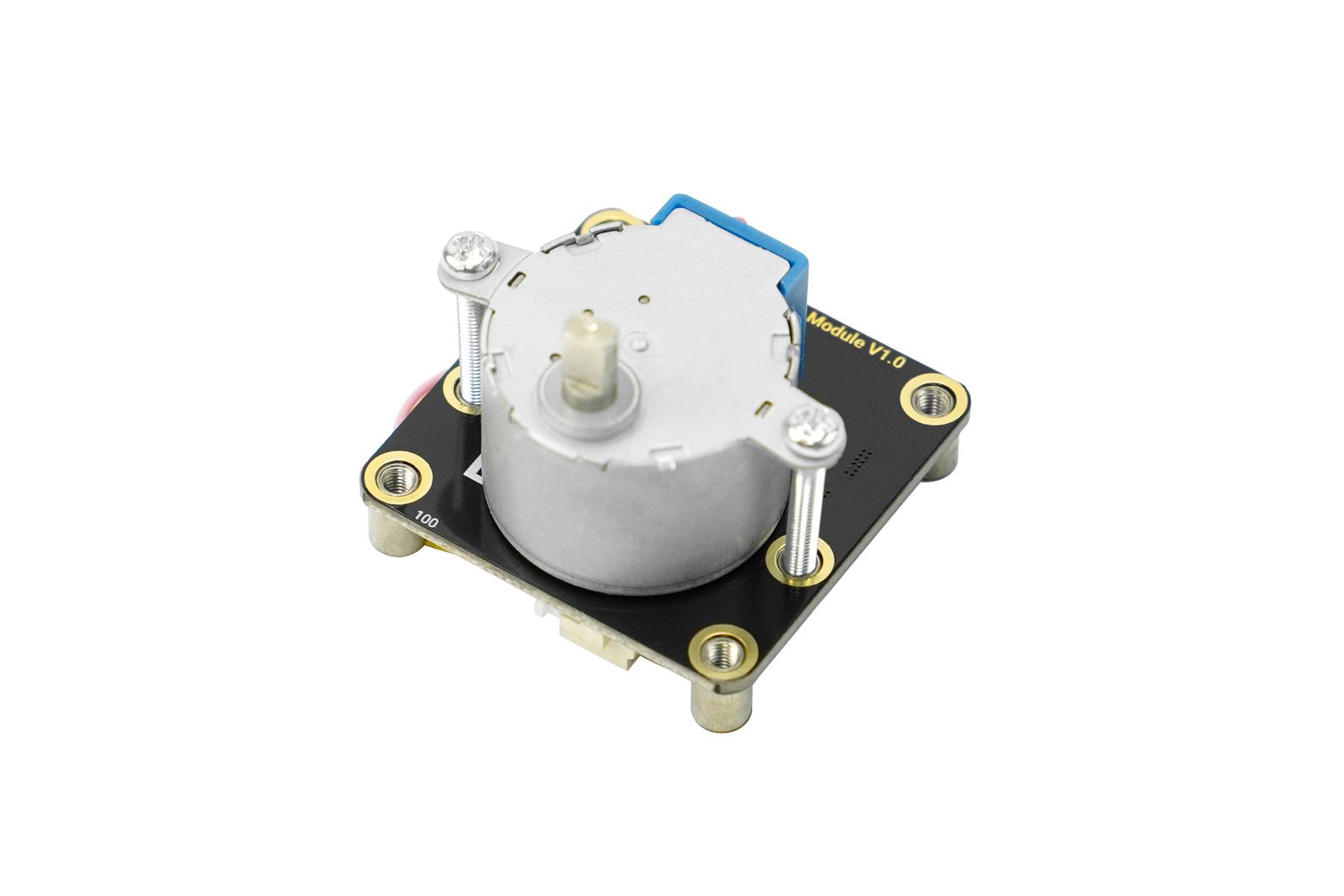

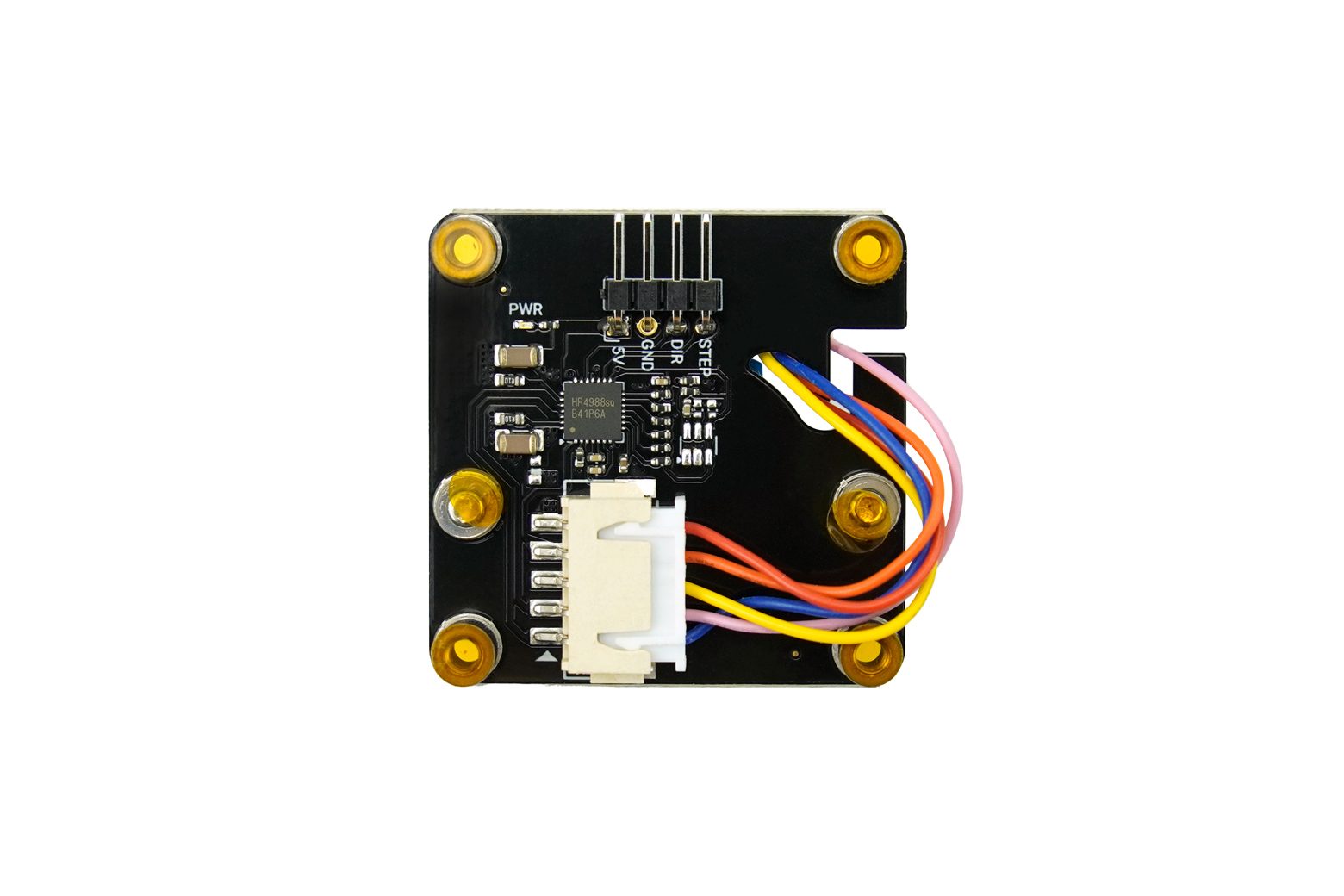

Introduzione Il modulo motore passo-passo 28BYJ-48 è una soluzione di controllo del movimento all-in-one che integra un motore passo-passo con un driver A4988 ad alte prestazioni su un unico circuito. Questa architettura integrata semplifica sostanzialmente l’implementazione di un controllo preciso del motore eliminando cablaggi complessi e fornendo un sistema di montaggio sicuro. Funzionando a 5 V, questo motore passo-passo con ingranaggi offre una coppia elevata e un posizionamento preciso con un rapporto di trasmissione di 1/64, rendendolo un componente eccellente per impostazioni didattiche STEM, prototipazione rapida e progetti per principianti con microcontrollori popolari come Arduino, Raspberry Pi ed ESP32. Design tutto in uno: motore e driver su un’unica scheda Per accelerare lo sviluppo del progetto, l’interfaccia di controllo di questo motore passo-passo è stata semplificata a soli quattro pin essenziali: STEP, DIR, 5 V e GND. Questo approccio semplificato consente la connessione immediata a qualsiasi microcontrollore standard. Gli utenti possono ottenere un controllo preciso sul passo e sulla direzione del motore senza la ripida curva di apprendimento associata alle tradizionali configurazioni del motore passo-passo multifilo, dando vita ai loro progetti in pochi minuti. Plug-and-Play: interfaccia semplificata a 4 pin Per accelerare ulteriormente lo sviluppo del progetto, l’interfaccia di controllo di questo motore passo-passo è stata semplificata a soli quattro pin essenziali: STEP, DIR, 5 V e GND. Questo approccio semplificato consente la connessione immediata a qualsiasi microcontrollore standard, come Arduino o Raspberry Pi. Gli utenti possono ottenere un controllo preciso sul passo e sulla direzione del motore senza la ripida curva di apprendimento associata alle tradizionali configurazioni del motore passo-passo multifilo. Montaggio robusto per un funzionamento stabile Progettata per un’installazione stabile e sicura, la scheda del driver del motore è dotata di quattro dadi M3 fissati in modo permanente al PCB. Questo sistema di montaggio integrato consente di fissare saldamente l’intero gruppo motore a un telaio di progetto o a un componente strutturale con viti standard. Questo design garantisce che il motore 28BYJ-48 rimanga fermo durante il funzionamento, il che è fondamentale per le applicazioni che richiedono un movimento meccanico coerente e ripetibile. Specifiche Tensione operativa: 5 V CC Interfaccia fisica: 4 pin (STEP, DIR, 5 V, GND) Tipo di motore: Stepper con ingranaggi 28BYJ-48 Driver integrato: A4988 Rapporto di trasmissione: 1:64 Passi per giro (uscita): 4096 (basato sulla modalità mezzo passo; microstepping supportato per un movimento più fluido) Coppia di tenuta: 0,9 kgf·cm Coppia di arresto: 0,5 kgf·cm Montaggio: 4 dadi M3 integrati Dimensioni: 42 mm x 42 mm Elenco di spedizione Modulo motore passo-passo 28BYJ-48 con driver x 1 Vite Phillips a testa cilindrica M3 x 6 mm x 4 Cavo Dupont a 4 pin x 1 Applicazioni Formazione STEM e prototipazione: uno strumento plug-and-play perfetto per dimostrare i principi della robotica in classe o per prototipare rapidamente nuove idee meccaniche. Robotica desktop: costruisci un mini braccio robotico, un plotter XY o una macchina CNC su piccola scala per il disegno o l’incisione laser. Automazione della fotocamera: crea uno slider della fotocamera ultra fluido per video e fotografie time-lapse. Casa intelligente e automazione: progetta una mangiatoia automatica per animali domestici, un apri tenda intelligente, un controller per l’irrigazione a goccia o altri dispositivi automatizzati personalizzati. Arte ed esposizioni interattive: potenti sculture cinetiche, diorami automatizzati o altre installazioni artistiche in movimento.
