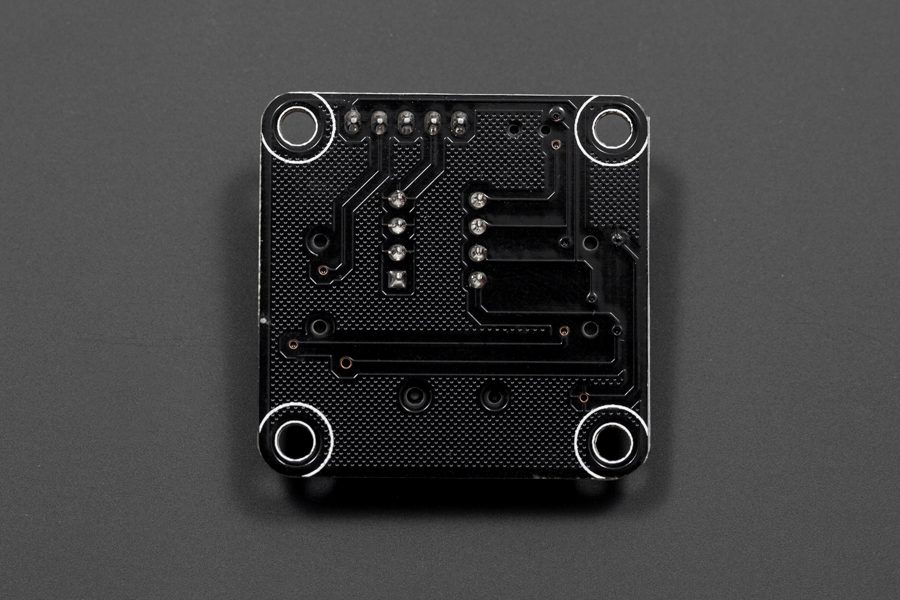

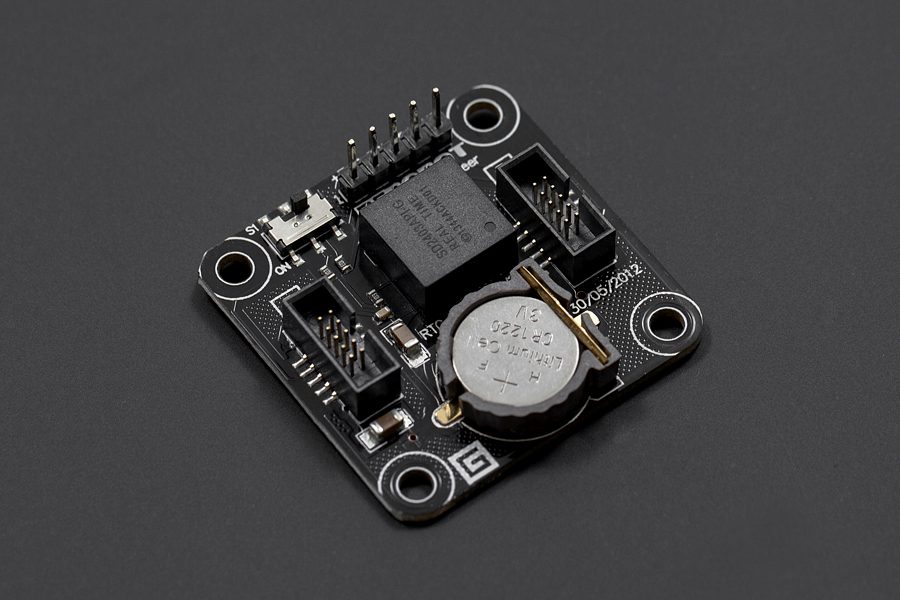

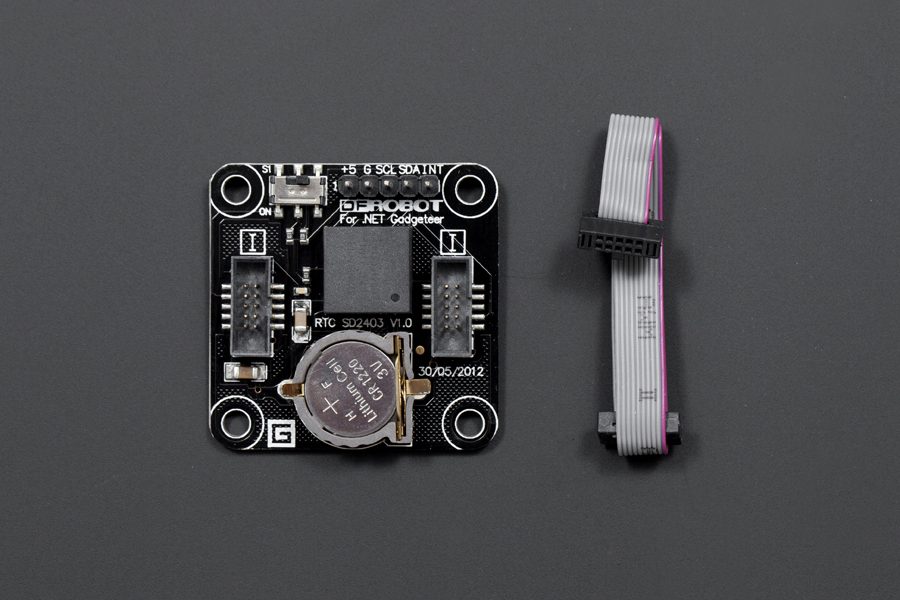

Modulo orologio in tempo reale SD2403 (compatibile – TOY0020

Introduzione Un orologio in tempo reale (RTC) è un orologio del computer (spesso sotto forma di circuito integrato) che tiene traccia dell’ora corrente. Il termine è usato per evitare confusione con i normali orologi hardware che sono solo segnali che governano l’elettronica digitale e non contano il tempo in unità umane. Rispetto al modulo RTC economico attualmente disponibile sul mercato, questo modulo orologio in tempo reale SD2403 offre un basso consumo energetico e una soluzione estremamente precisa. Il consumo energetico tipico è di circa 1,0uA. Ha integrato il cristallo e garantisce che la precisione dell’orologio sia di circa 5 ppm. Ciò significa che anche se si continua a funzionare per un anno, la deviazione di questo modulo RTC dovrebbe essere inferiore a 2,5 minuti senza calibrazione. Fornisce i dati temporali tramite l’interfaccia I2C e il formato dell’ora è configurabile per essere commutato tra 12 ore e 24 ore. Tuttavia, un’altra caratteristica interessante è la funzione di allarme temporale tramite l’uscita dell’evento di interruzione. Quindi vale la pena provare questa soluzione RTC. Questo modulo supporta sia 3.3v/5v, il che lo rende compatibile sia con i sistemi Gadgeteer/Arduino DUE 3.3v che con Arduino Standard 5v. L’inclusione di connettori a 5 pin fornisce il modo più semplice per collegare il modulo ai microcontrollori Arduino. NOTA: SDK o driver per la piattaforma Gadgeteer non inclusi. I driver sono progetti gestiti dalla comunità, per i contributi inoltrarli direttamente a Github o Codeplex. Specifica Intervallo di alimentazione esterna: 1,8~5,5 V Integrato con presa batteria da 3 V Tipo di batteria: CR1220 Supporta il lavoro senza alimentazione esterna Fornire allarme a tempo fisso tramite uscita di interruzione Consumo energetico tipico: 1,1 uA Formato selezionabile 12/24 ore Interfaccia: I2C e uscita di interruzione Precisione: circa ±5 ppm Deviazione: meno di 2,5 minuti ogni anno Pin ESD > 4KV 0,5 s Funzione di ripristino automatico del bus I2C per evitare di rimanere bloccati Industriale grado Intervallo di temperatura: -40~+85℃ Interruttore per disconnettere le resistenze pull-up I2C Dimensioni: 36x36x14mm (1,42 x1,42×0,55″) Lista di spedizione SD2403 Modulo orologio in tempo reale (compatibile con Gadgeteer) x1 Cavo per Gadgeteer x1 CR1220 x1 Documenti Wiki Doc Schema SD2403 Scheda tecnica Gadgeteer Driver
