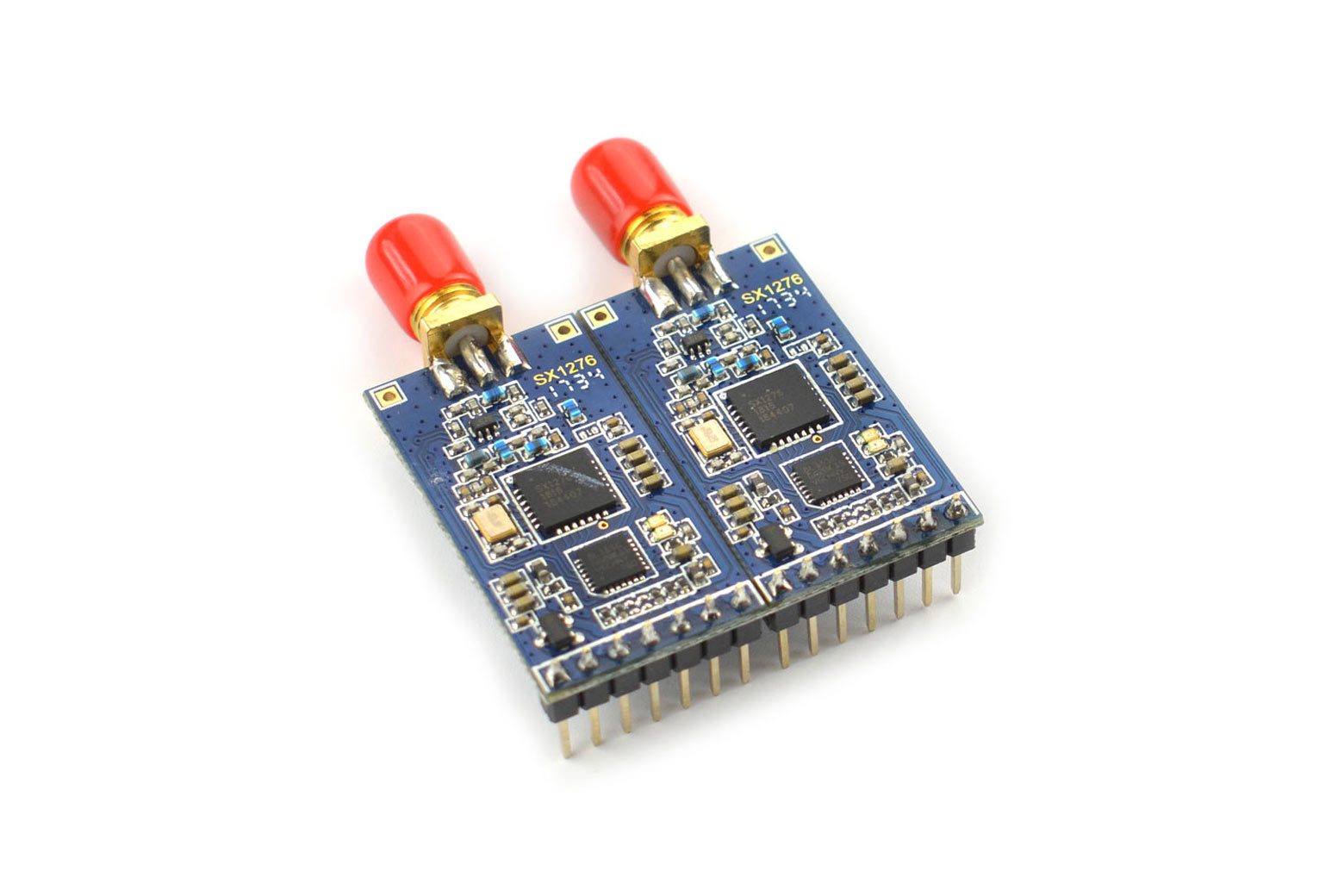

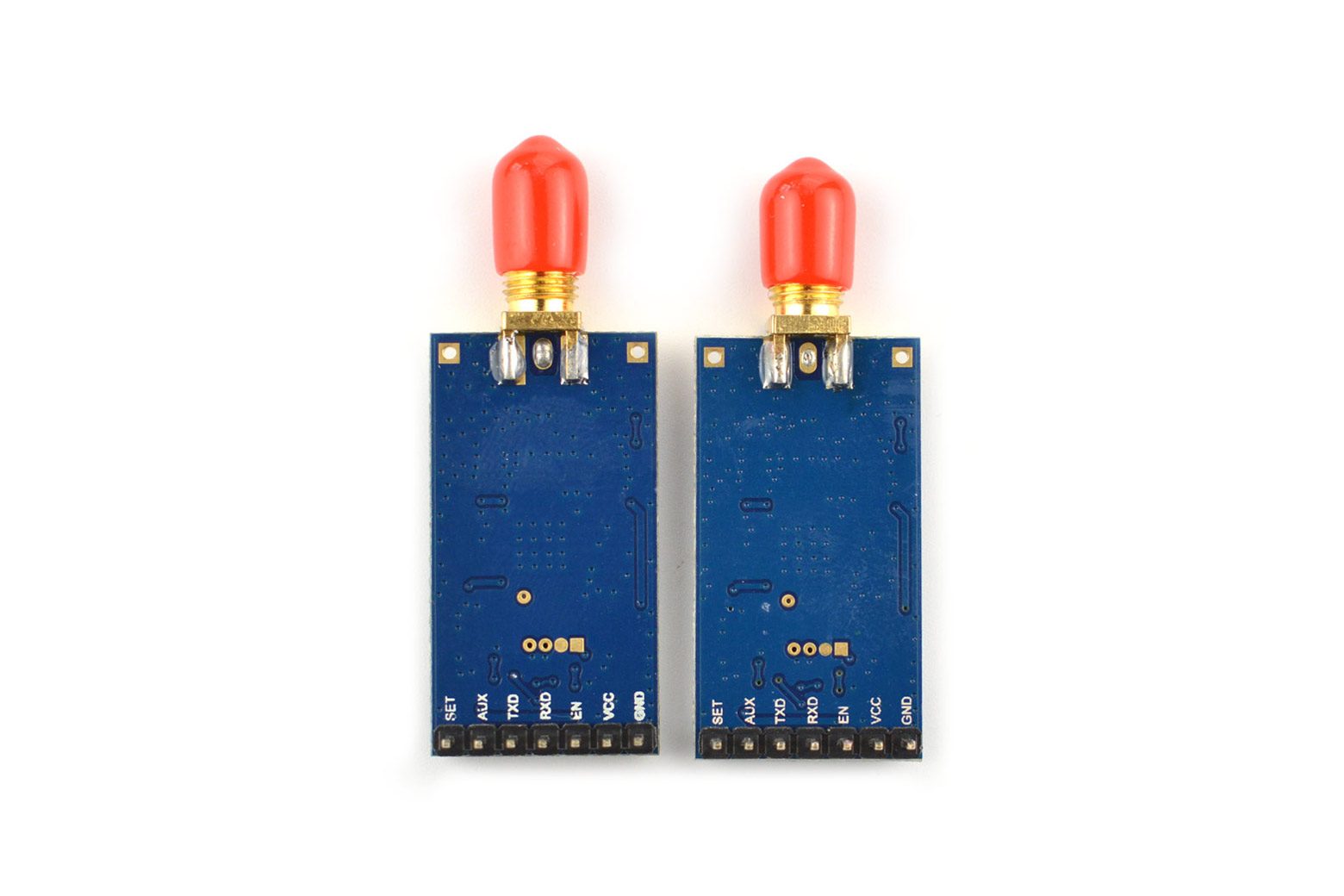

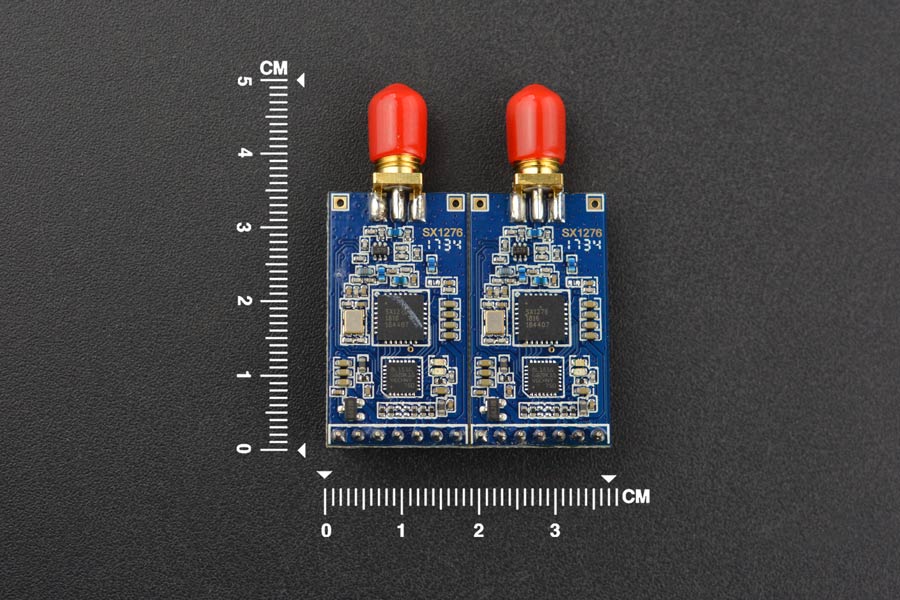

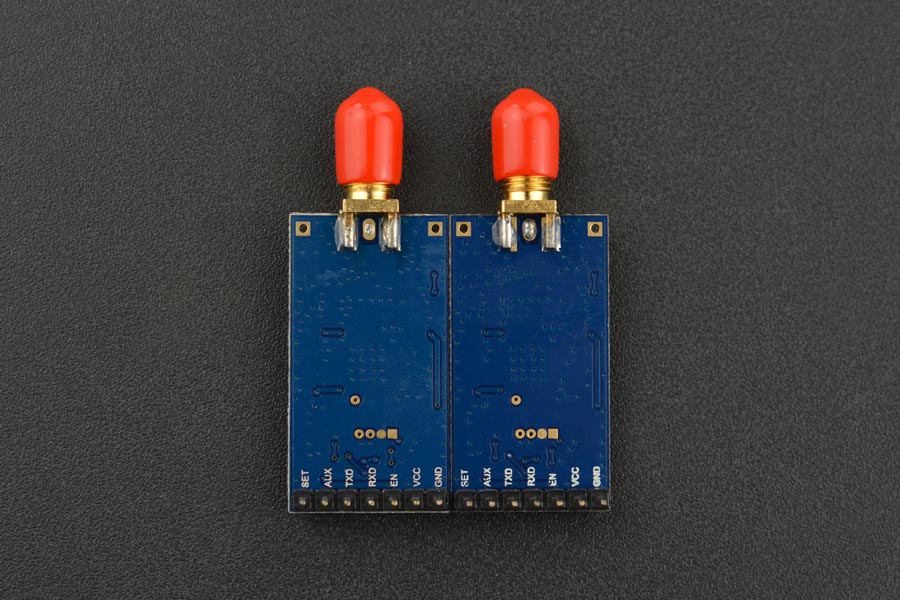

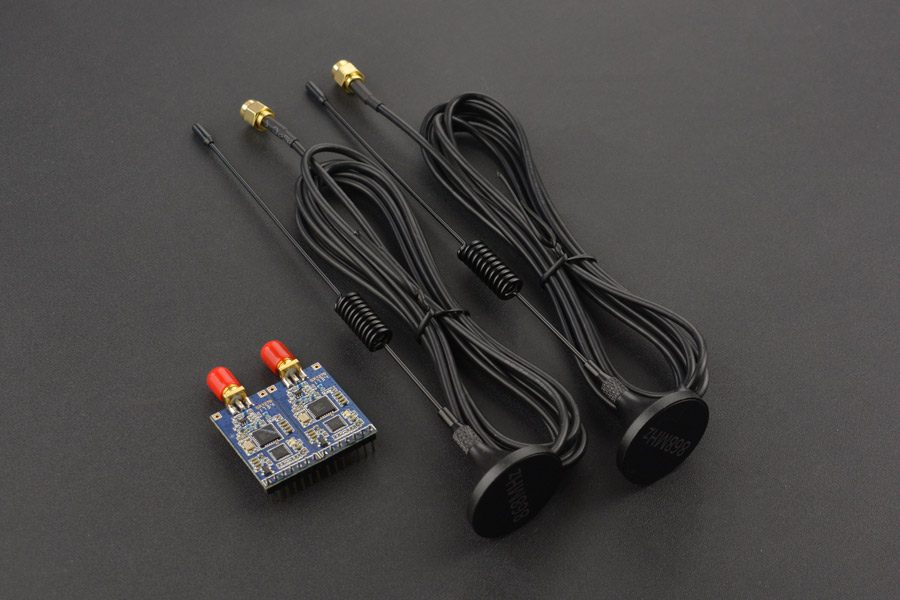

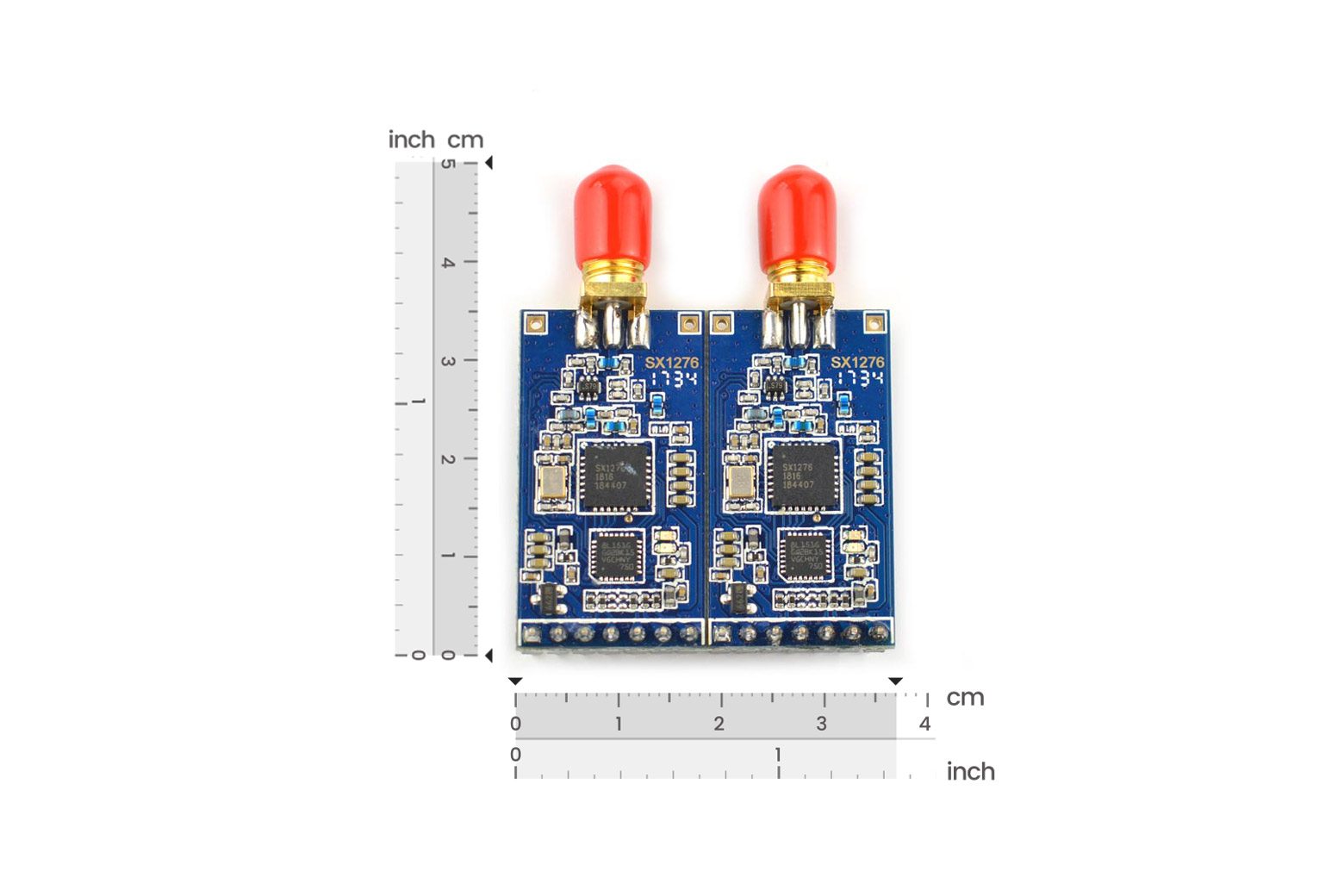

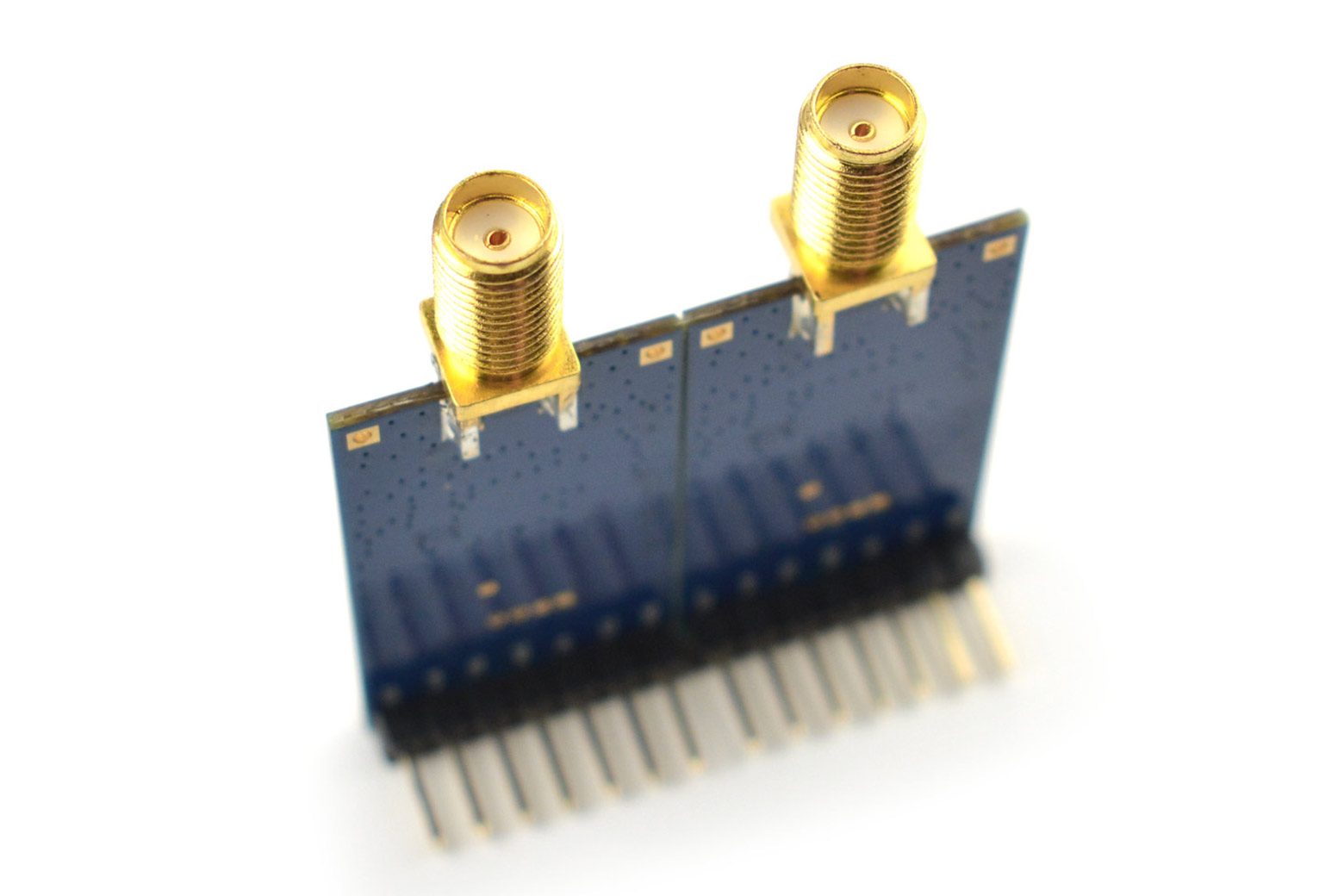

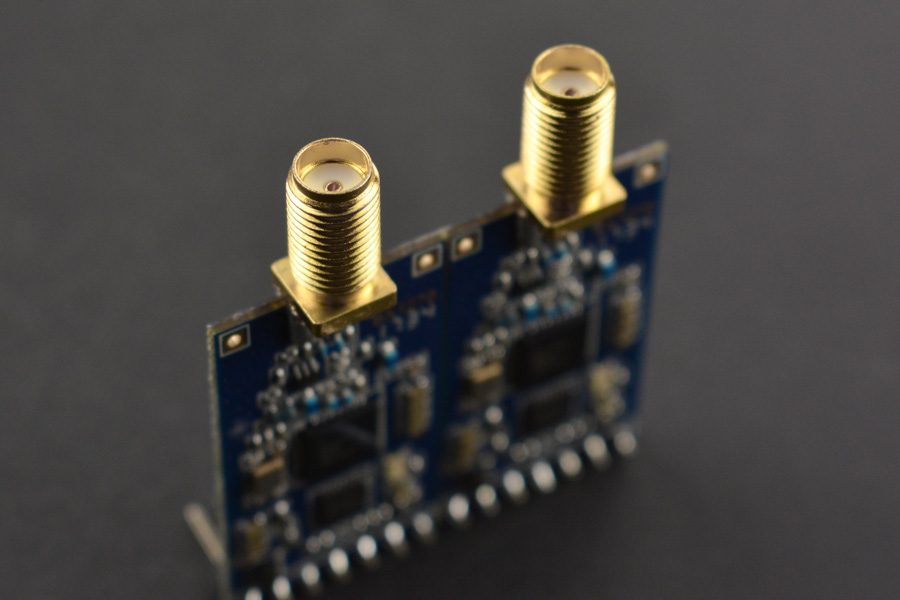

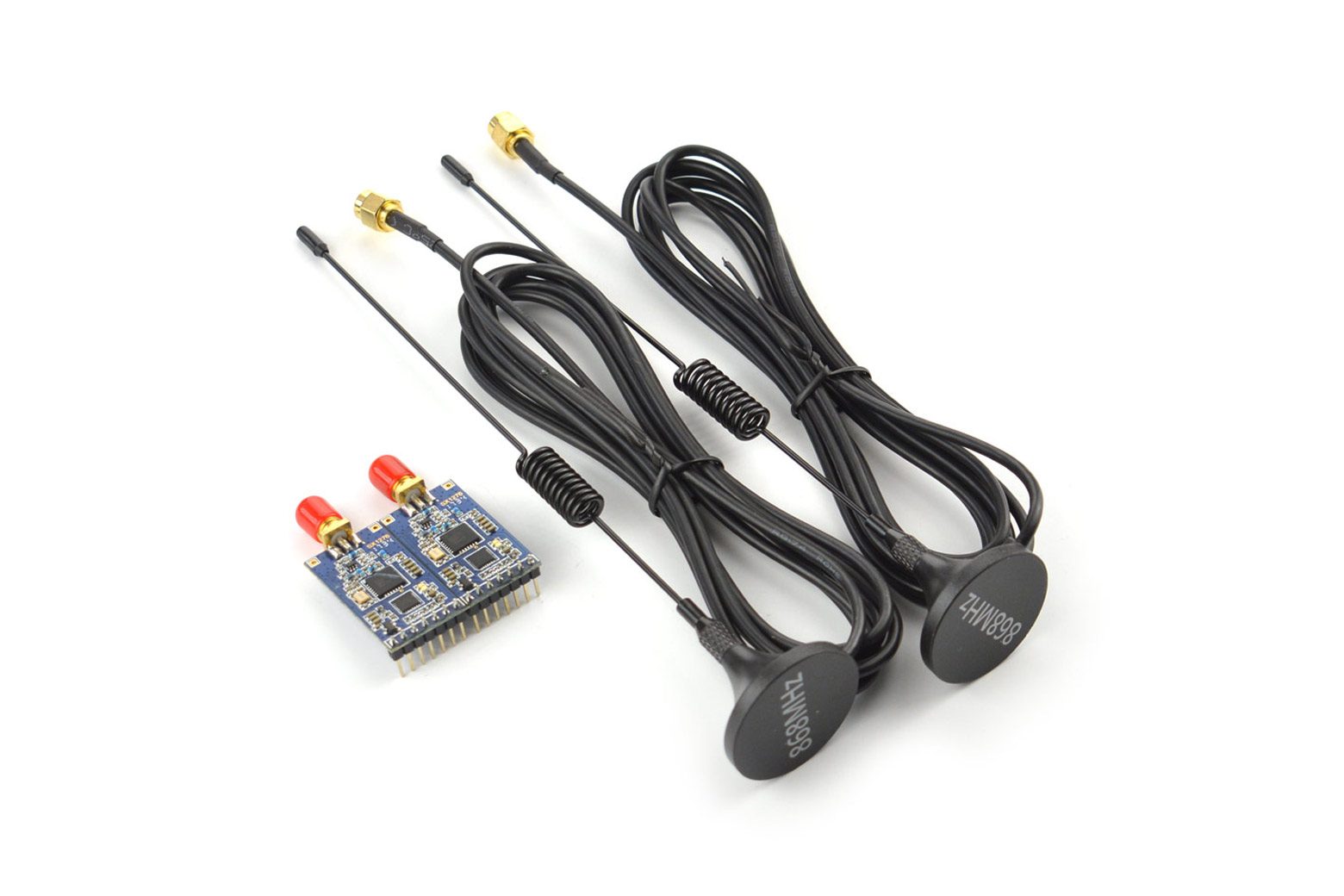

Modulo radio LoRa – TEL0115

Introduzione La serie JX-660T è un ricetrasmettitore di modulazione LoRa semi-duplex bidirezionale a basso costo, a bassissimo consumo e ad alte prestazioni con funzionamento a 433 MHz, 868 MHz e 915 MHz. Si integra con MCU a 32 bit ad alta velocità e basso consumo e ASR6601 ad alte prestazioni. ASR6601 è una combinazione composta da chip RF SX1262 e MCU core Arm Cortex M4. Adottando la correzione degli errori in avanti ad alta efficienza con la tecnologia di codifica interleaving (FEC), migliora notevolmente la capacità anti-interferenza e la sensibilità di ricezione. Ciò garantisce buone prestazioni in ambienti difficili come alcune applicazioni industriali. La tecnologia FEC è avanzata e unica nel campo della comunicazione dati radio. Il JX-660T è dotato di interfaccia UART, che semplifica l’implementazione della trasmissione dati wireless. È flessibile per gli utenti impostare la velocità di trasmissione, la frequenza, la potenza di uscita, la velocità dei dati dell’aria, ecc. Le dimensioni compatte lo rendono un’opzione ideale per le applicazioni di comunicazione dati radio. Aggiornamento della versione (Aggiornamento del 24/09/2025) Il modulo radio LoRa è stato aggiornato per prestazioni ed efficienza migliorate. La versione precedente (V1,basata su SX127x) è ora sostituita dall’attuale JX-660T (V2,basata su SX1262). Funzionalità principali: il modulo continua a utilizzare la modulazione dello spettro diffuso LoRa™ per comunicazioni wireless a lungo raggio e a bassa velocità di trasmissione dati. Mantiene un’interfaccia seriale TTL (UART) per la configurazione e il trasferimento dei dati e supporta la topologia di rete a stella (utilizzando un protocollo proprietario). Similmente al V1, il JX-660T (V2) non è compatibile con LoRaWAN™. Aggiornamenti chiave e modifiche ai parametri (JX-660T V2 rispetto a V1) Chip principale: aggiornato a Semtech SX1262. (Precedentemente V1: serie SX127x) Potenza di trasmissione: aumentata a 22 dBm. (In precedenza V1: 20 dBm) Sensibilità del ricevitore: -135 dBm. (Nota: alcuni modelli V1 come YL-800T presentavano -148 dBm) Corrente di sonno: ridotta a <2,0 µA. (In precedenza V1: ≤3,9μA) Corrente RX: ridotta a <12mA. (In precedenza V1: ≤15,2 mA) Metodo di riattivazione: riattivazione istantanea (pin PA3 attivo basso). (In precedenza V1: EN pin pull-low, in genere 50 ms richiesti in modalità Nodo) Velocità di trasmissione UART massima: estesa a 115200 bps. (Precedentemente V1: fino a 57600 bps per YL-800T) Dimensione massima pacchetto: aumentata a 1 KB (modalità normale). (Precedentemente V1: 200 byte per YL-800T) Temperatura operativa: intervallo esteso a -40~+85℃ (industriale). (Precedentemente V1: -40~+80℃ per YL-800T) Nuove funzioni speciali V2: Include prevenzione delle collisioni CAD, passthrough per il risparmio energetico e indirizzamento HEX. Specifiche Voltaggio operativo: 2,1 V ~ 5,5 V Banda di frequenza operativa: 380-450 MHz Modulazione: LoRa™ Spread Spectrum Potenza di trasmissione: 22 dBm (150 mW, regolabile su 7 livelli) Sensibilità del ricevitore: -138 dBm Corrente TX: ＜125 mA (@22 dBm) Corrente RX: ＜ 12 mA Corrente di riposo: ＜ 2,0 µA Fattore di diffusione: 5-32 / 6-64 / 7-128 / 8-256 / 9-512 / 10-1024 / 11-2048 / 12-4096 Larghezza di banda del segnale: 125KHz / 250KHz / 500KHz Metodo di risveglio: risveglio istantaneo (pin PA3 attivo basso) Modalità di rete: Centrale / Nodo / Passthrough; Topologia a stella Funzioni speciali: Prevenzione collisioni CAD, passthrough risparmio energetico, indirizzamento HEX Intervallo tempo di sospensione: 0,25 S ~ 25 S Intervallo tempo di riattivazione: 2 ms ~ 64 ms Interfaccia di comunicazione: Comunicazione seriale TTL (UART) Velocità di trasmissione UART: 1200 bps ~ 115200 bps (impostazione predefinita: 9600 bps) Parità UART: 8E1 / 8O1 / 8N1 (impostazione predefinita: 8N1) Frequenza UART a basso consumo: 9600 bps Temperatura operativa: -40 ℃ ~ +85 ℃ (industriale) Dimensione massima pacchetto: 1 KB (modalità normale) Interfaccia antenna: pin RF (impedenza 50 Ω) Elenco di spedizione Modulo radio LoRa – 868 MHz (JX-660T V2) x2 antenne 868 MHz (connettore SMA-maschio da 2 m) x2 Documenti Manuale utente Strumento
