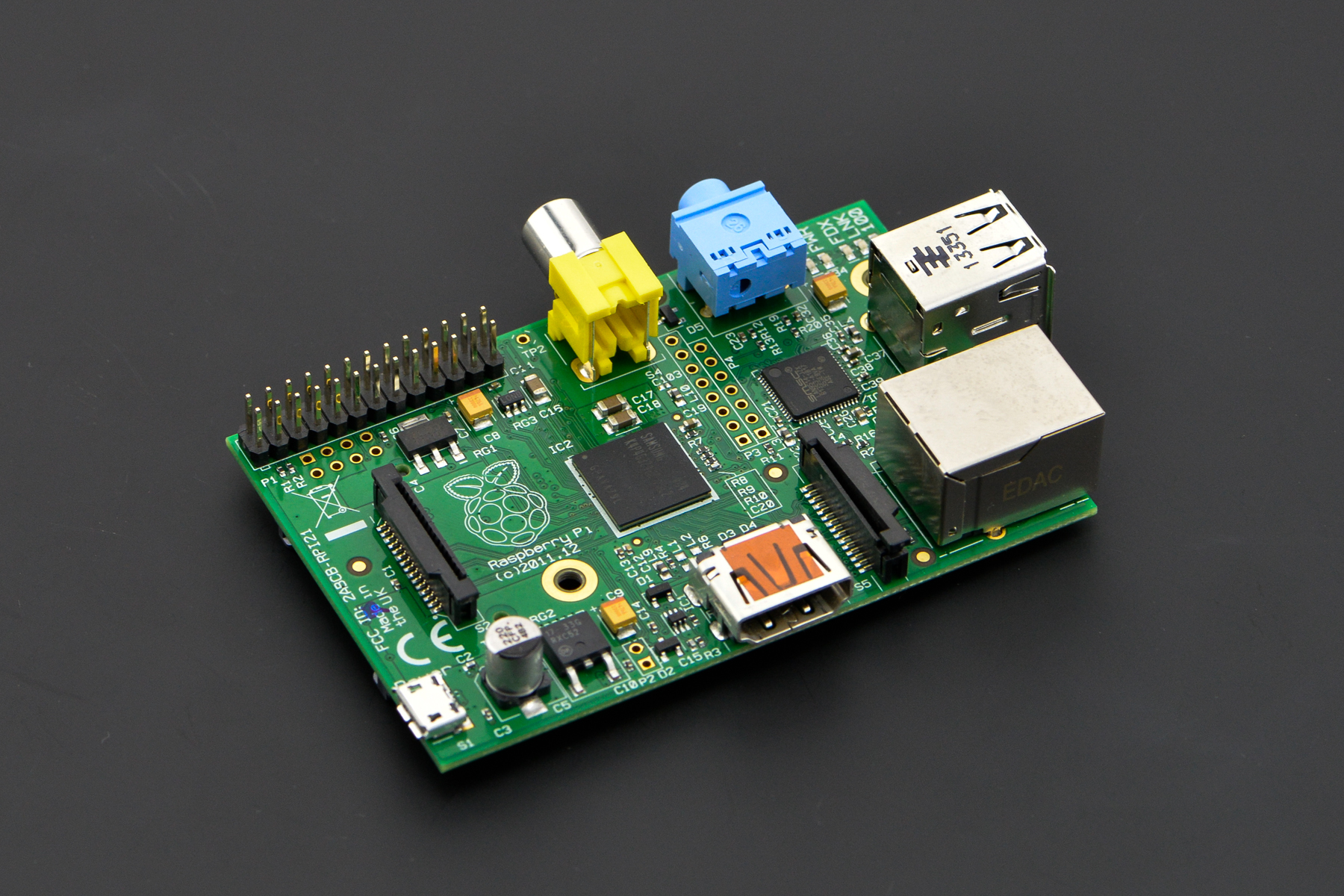

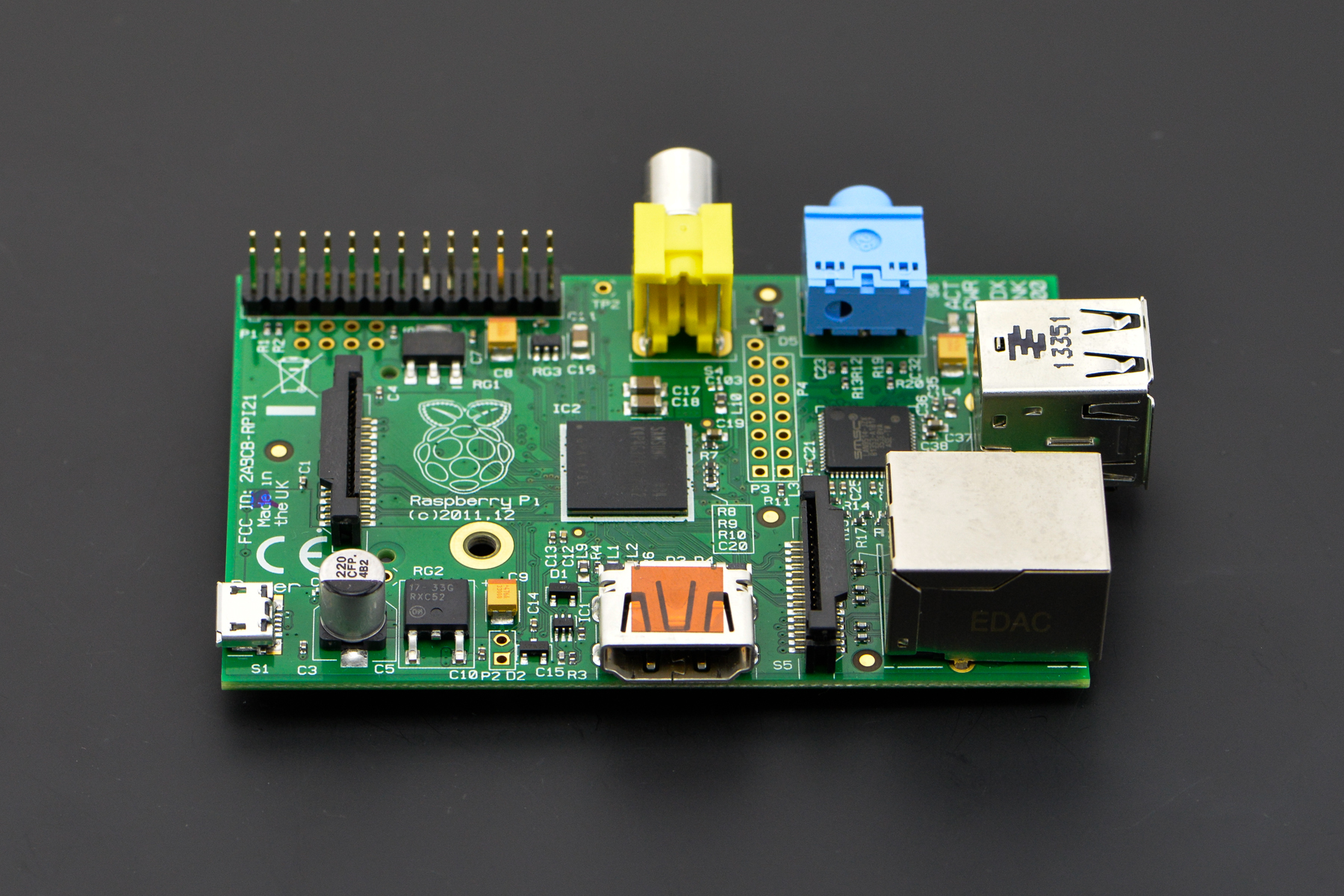

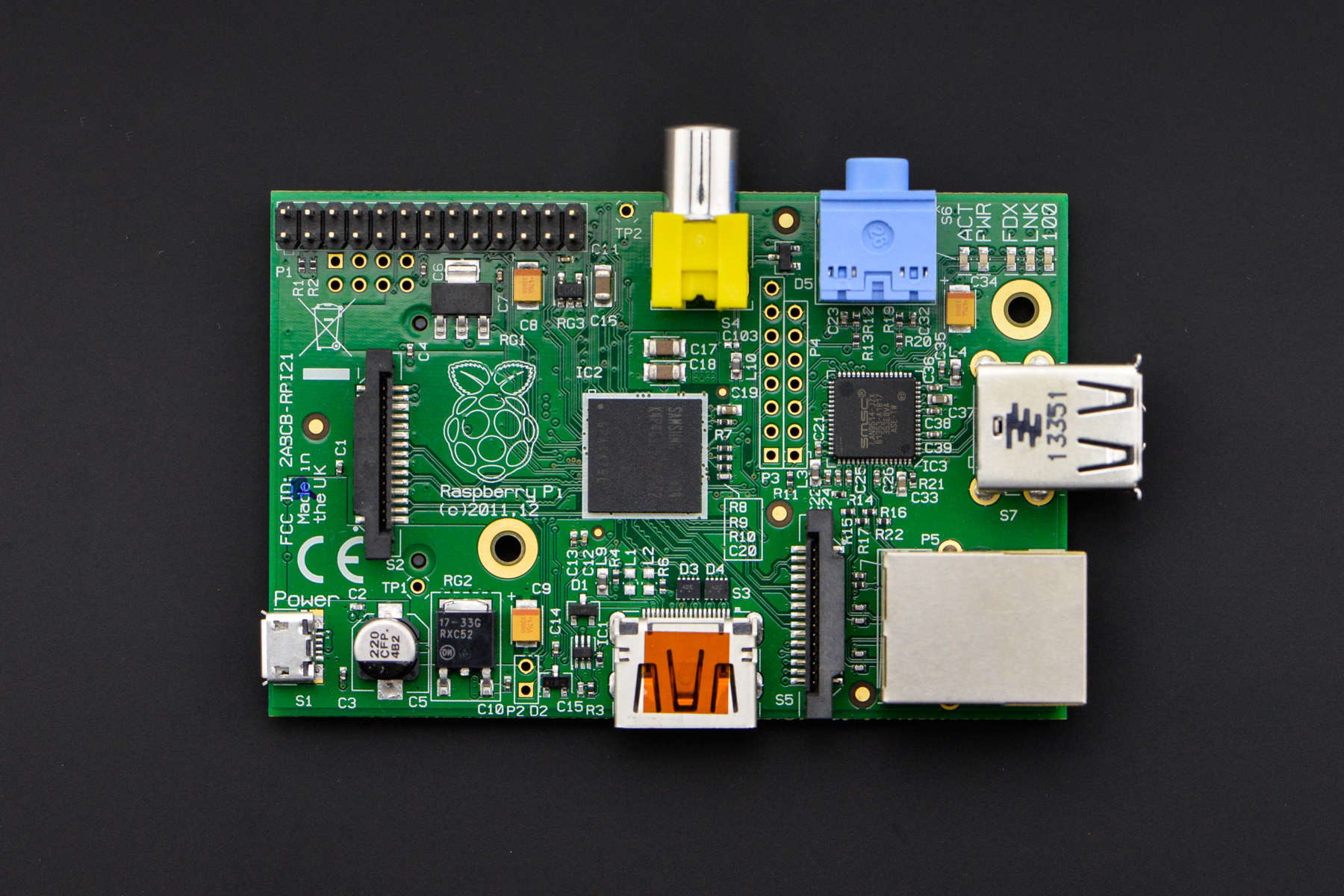

Introduzione Questo Raspberry Pi è ora fuori produzione. Consigliamo le schede Lattpanda (una piccola scheda per computer per Win 10) come sostituto adeguato. Il Raspberry Pi è disponibile in diverse edizioni: il modello A e il modello B sono i più popolari. Prende il nome dalle diverse edizioni del classico BBC Micro del gigante informatico britannico Acorn. La differenza principale rispetto a questi due modelli è che il modello B ha un jack Ethernet 10/100M e due porte USB sulla porta singola del modello A e la mancanza di qualsiasi forma di rete integrata. Questo è il Raspberry Pi Modello B con 512 MB di RAM. Al centro c’è un processore system-on-chip Broadcom BCM2835 che funziona a 700 MHz, con una GPU VideoCore IV che funziona a 250 MHz. Un singolo modulo da 256 MB di memoria Hynix LPDDR funzionante a 400 MHz fornisce RAM sia per la CPU che per la GPU, con la tipica suddivisione che lascia circa 186 MB di memoria disponibile per l’utente. Se ti stai chiedendo perché non riesci a vedere il SoC Broadcom da nessuna parte sul Raspberry Pi, è perché stai cercando nel posto sbagliato. Il processore è nascosto sotto il chip di memoria Hynix al centro della scheda, che utilizza un processo di montaggio pacchetto su pacchetto (PoP) per creare un sandwich RAM-SoC. I connettori attorno a ogni bordo della scheda forniscono input, sotto forma di presa di alimentazione microUSB e due porte USB 2.0, e output con HDMI, audio da 3,5 mm e video composito RCA tutti presenti e corretti. Per coloro che desiderano utilizzare la scheda in un ambiente integrato, è disponibile anche un connettore Display Serial Interconnect (DSI) per display a schermo piatto e, in esclusiva per il modello B, un connettore per fotocamera MIPI. La parte inferiore della scheda è piuttosto spoglia, con nient’altro da vedere se non una raccolta di resistori a montaggio superficiale, condensatori e un paio di cristalli. L’unica eccezione è lo slot per schede SD, che fornisce al Raspberry Pi la sua unica forma di archiviazione sul dispositivo. Sebbene sia basilare, il connettore serve al suo scopo, anche se se stai pensando di costruire un case, vale la pena ricordare che la scheda SD sporge di circa 17 mm oltre il bordo della scheda. Questo, oltre a una coppia di porte USB e al jack RCA, conferisce al Pi una dimensione complessiva di circa 109 mm x 63 mm. Considerando che le dimensioni “ufficiali” della scheda, misurate esclusivamente in termini di area del PCB, sono 85,60 mm x 53,98 mm, si tratta di un significativo spazio in più che i costruttori di scatole possono trovare. Specifiche Broadcom BCM2835 SoC CPU core ARM1176JZF-S da 700 MHz GPU Broadcom VideoCore IV 512 MB di RAM 2 porte USB 2.0 Uscita video tramite composito (PAL e NTSC), HDMI o Raw LCD (DSI) Uscita audio tramite jack da 3,5 mm o audio su HDMI Memorizzazione: SD/MMC/SDIO 10/100 Ethernet (RJ45) Periferiche di basso livello: 8 x GPIO UART I2C bus SPI bus con due chip selezionati +3,3 V +5 V Requisiti di alimentazione di terra: 5 V a 700 mA tramite MicroUSB o intestazione GPIO Supporta Debian GNU/Linux, Fedora, Arch Linux, RISC OS e altro! Elenco di spedizione Modulo Raspberry Pi B 512 MB di RAM x1 Documenti Guida rapida Creazione di una scheda di avvio Pinout dell’intestazione GPIO Scheda tecnica Raspberry Pi Foundation BCM2835 Una guida per principianti al fai da te con Raspberry Pi
