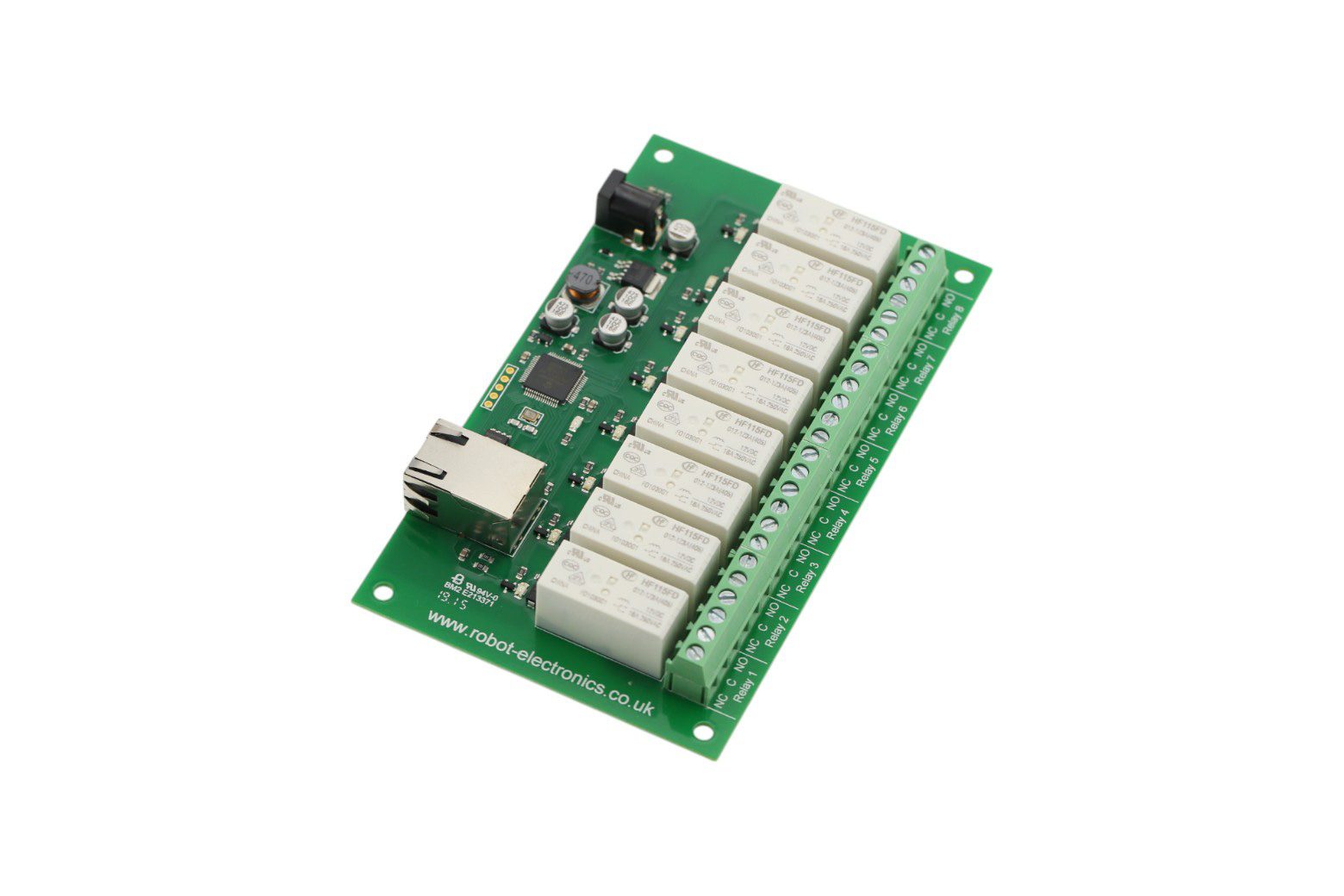

Modulo relè a 8 canali (RJ45 – DFR0146

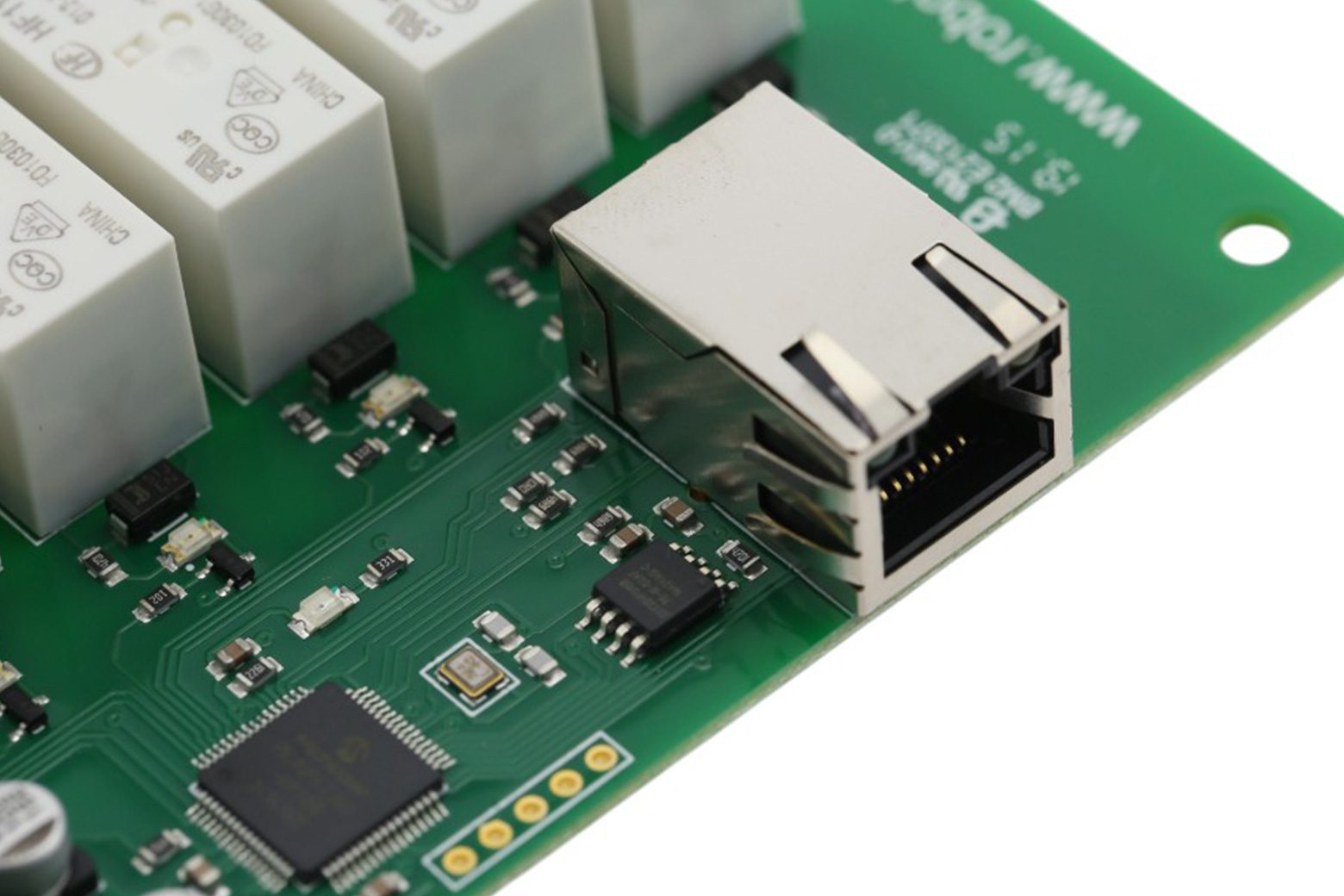

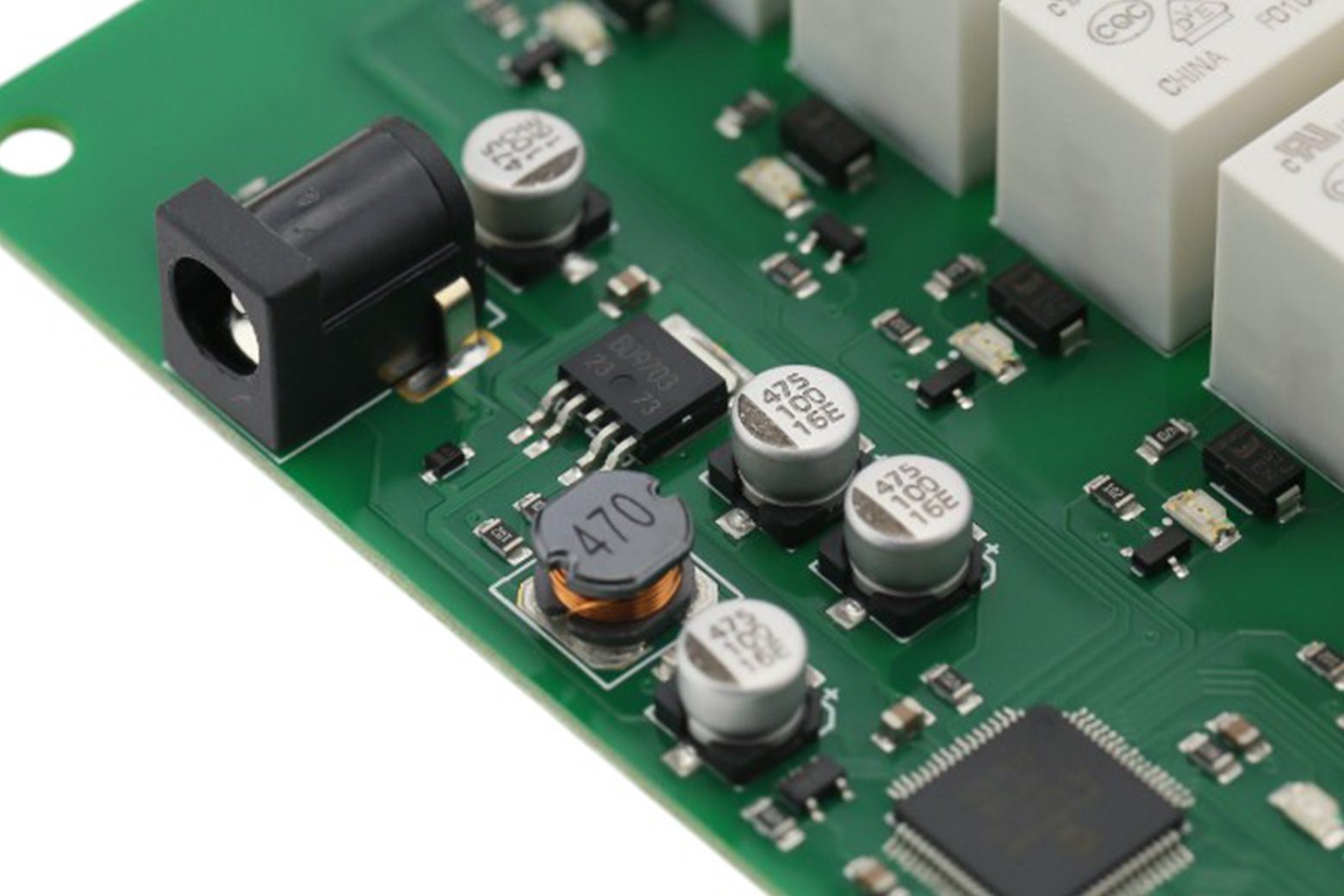

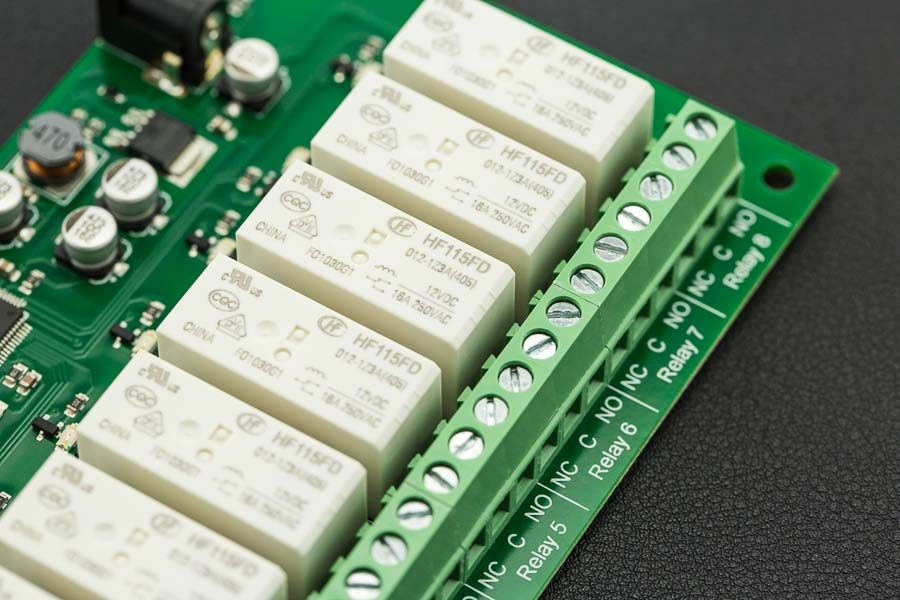

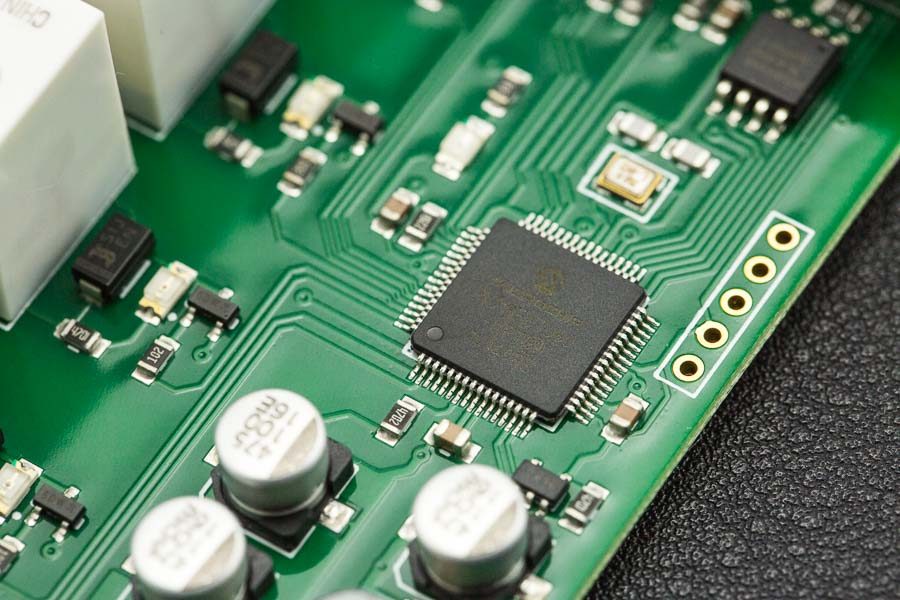

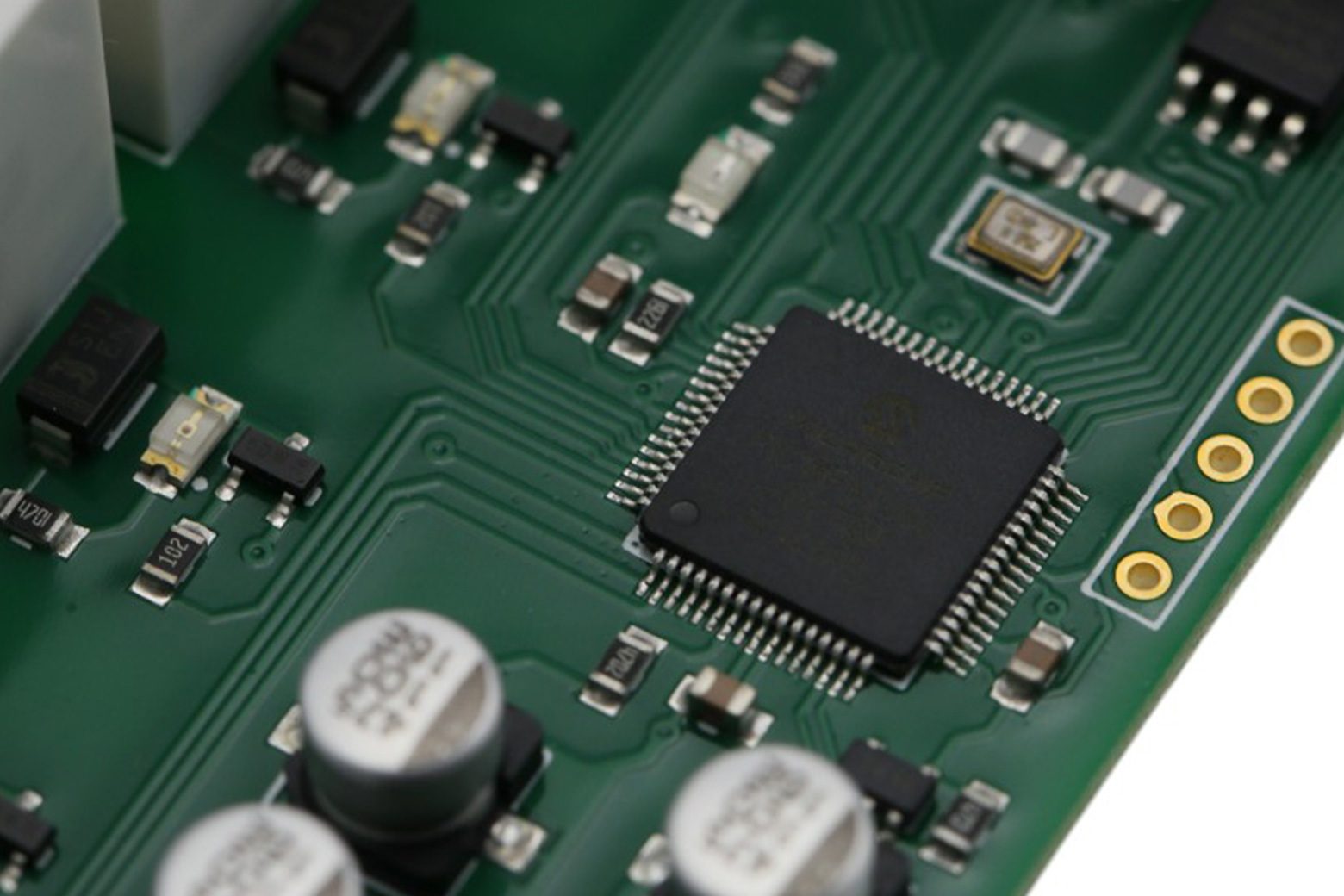

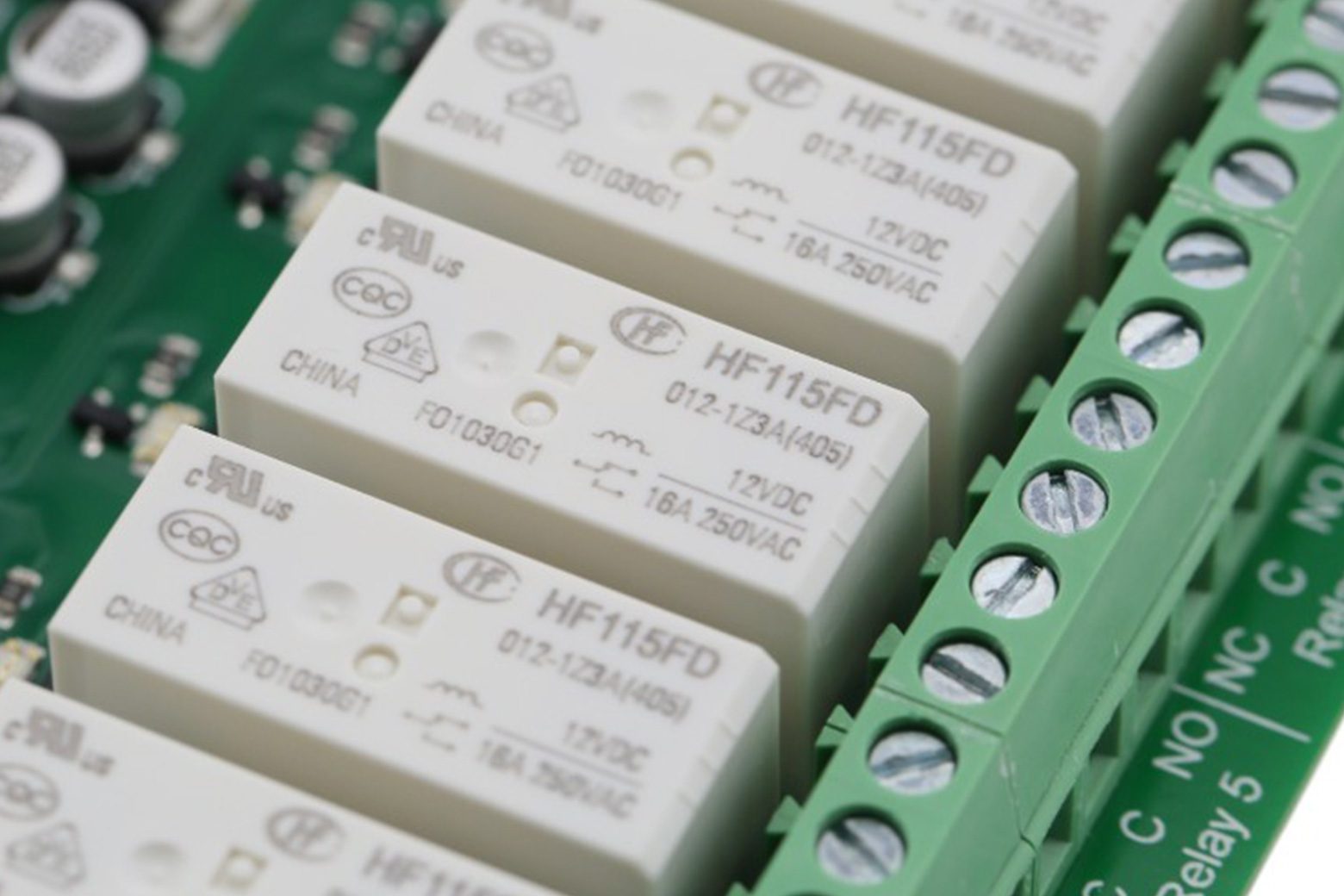

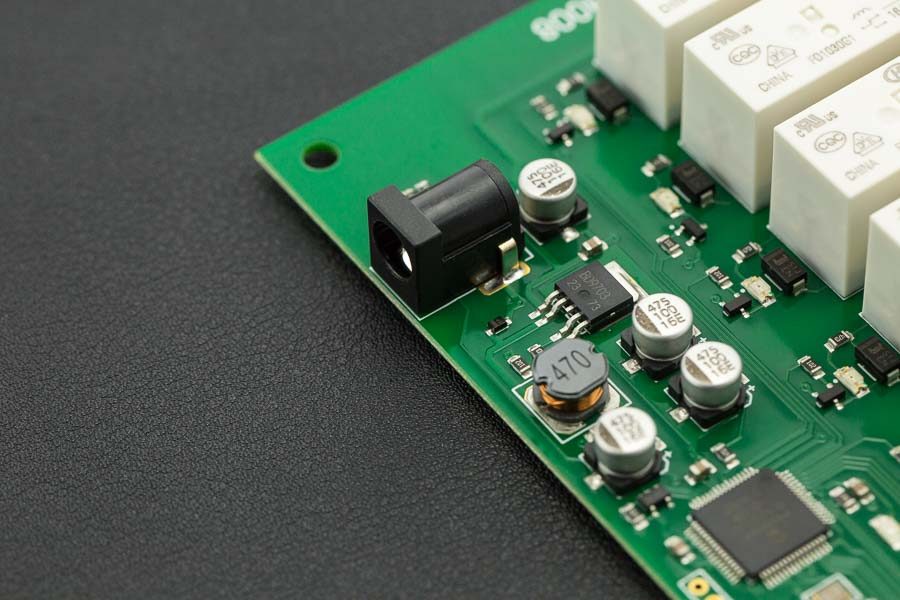

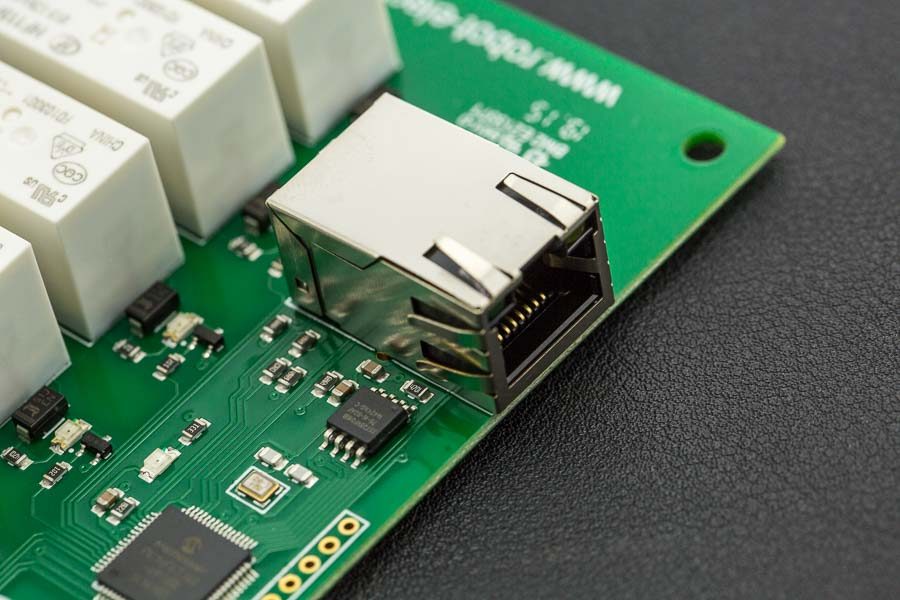

Introduzione L’ETH008-B fornisce otto uscite relè a contatto libero da volt con una corrente nominale fino a 16 Am. Il modulo è alimentato da un alimentatore a 12 V CC che può essere regolato o non regolato. Il jack di ingresso CC è di 2,1 mm con polarità del nucleo positiva, gli alimentatori CC devono fornire almeno 500 mA a 12 V CC. I relè sono del tipo SPCO (Single Pole Change Over). I pin normalmente aperto, normalmente chiuso e comune sono tutti disponibili sui terminali a vite. L’ETH008-B fornisce un LED rosso montato immediatamente accanto a ciascun relè per indicare se è in uno stato alimentato (LED acceso), ci sono anche due LED montati nel connettore Ethernet che lampeggiano con il traffico Ethernet. Infine c’è un LED di alimentazione verde appena sopra il processore. Relè Valore nominale tipo di carico Applicazioni tipiche Valore massimo Capacità di carico CC AC1 Carichi non induttivi o leggermente induttivi 16 A a 250 V CA AC15 Controllo di carico elettromagnetico (>72 VA) 3 A a 120 V CA 1,5 A a 240 V CA AC3 Controllo del motore 750 W CC1 Carichi non induttivi o leggermente induttivi 16 A a 24 V CC CC13 Controllo di carichi elettromagnetici 0,22 A a 120 V CC 0,1 A a 250 V CC Caratteristiche Controllato tramite Ethernet utilizzando semplici comandi TCP/IP. Relè – 8 Alimentazione – Adattatore 12V DC, fornito separatamente. Interfaccia di configurazione e test – HTTP (pagina web). Interfaccia di controllo: TCP/IP su Ethernet. Corrente relè – Fino a 16 A a 24 V CC o 250 V CA Collegamenti – Morsetti a vite per contatti N/O N/C e comune. Sono disponibili app gratuite per Android e iPhone per controllare da remoto questo modulo. Si prega di notare che opzioni aggiuntive come alimentatore, custodia e cavi sono disponibili separatamente. Specifiche Alimentazione: 12 V a 1 A Relè: 8 Interfaccia: RJ45 Protocollo: HTTP o TCP/IP su Ethernet Corrente relè: 16 A a 24 V CC/250 V CC Dimensioni: 133*74 mm/ 5,23*2,91 pollici Elenco di spedizione Relè a 8 canali controllato da Ethernet 16 A (ETH008-B) x1 Documenti Esempi completi di documentazione ETH008-B: Java – applicazione della riga di comando per il controllo del modulo Perl – Semplice esempio di impostazione di un output attivo/inattivo tramite tcp Script PHP – Semplice esempio di impostazione di un output attivo/inattivo tramite tcp python 2 python 3 Visual Basic – codice sorgente per programma semplice, include scansione UDP per determinare eventuali schede connesse alla rete locale Visual C# – codice sorgente per programma semplice, include scansione UDP per determinare eventuali schede connesse alla rete locale
