Modulo WiFi/BLE ESP32 – DFR0623

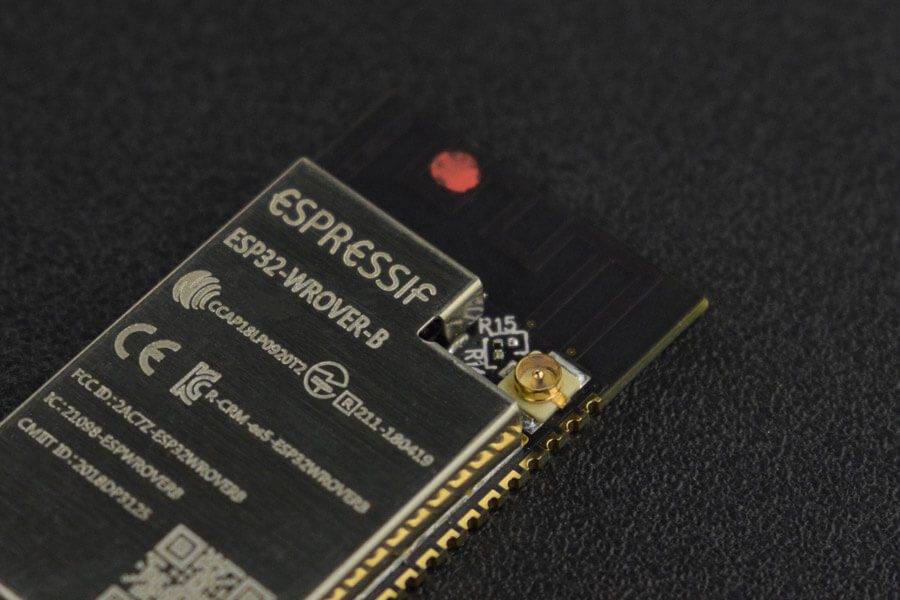

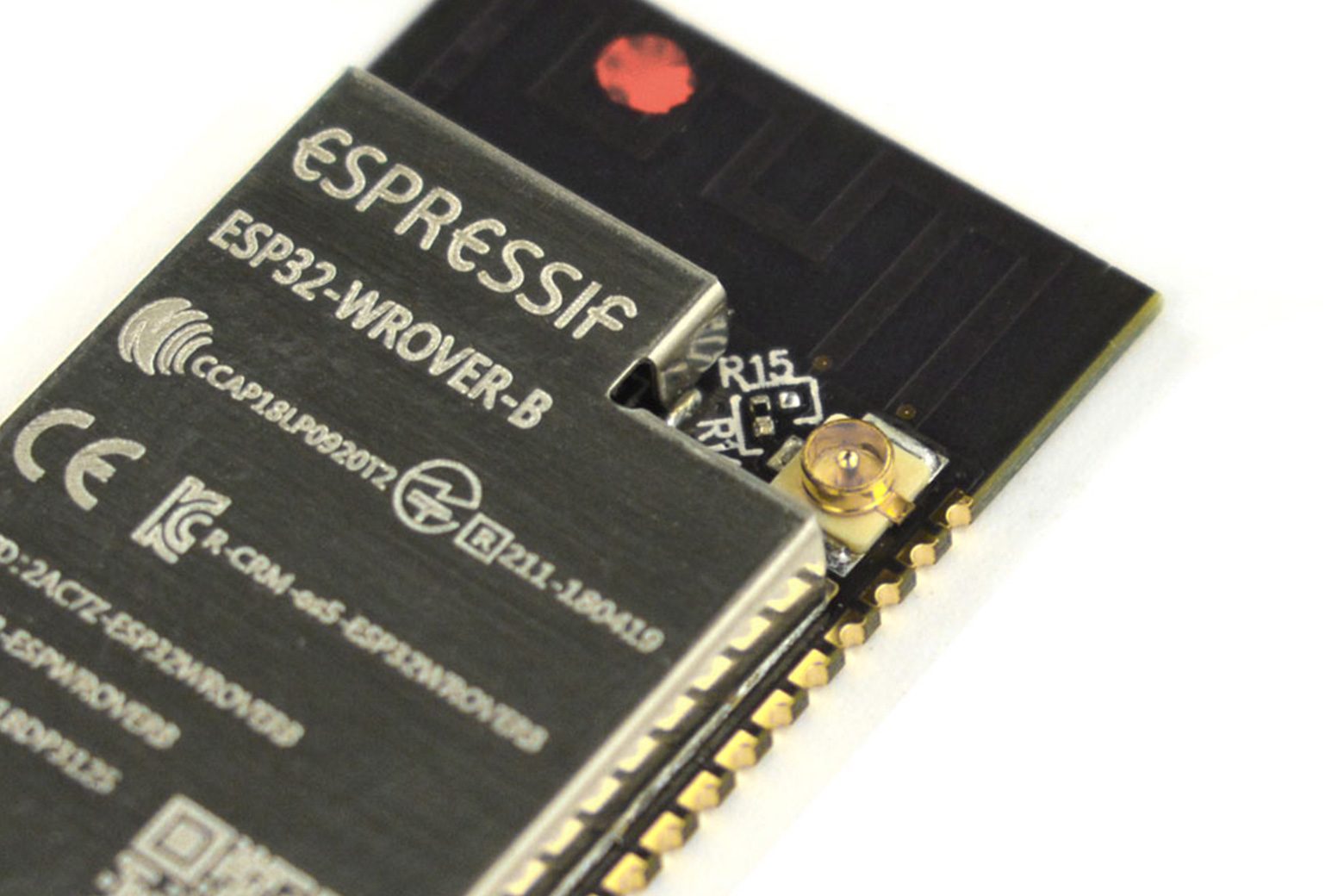

Introduzione ESP32-WROVER-B è un modulo Wi-Fi, Bluetooth (v4.2 BR/EDR/BLE) e MCU generico per l’integrazione. Si basa sul chip ESP32-D0WD, dotato di due cores CPU controllati individualmente (80-240 MHz). Questo modulo include 4 MB di flash SPI e 8 MB (64 Mbit) di PSRAM SPI. La connettività a un’antenna esterna viene fornita tramite un connettore IPEX. Supporta un’ampia gamma di periferiche tra cui scheda SD, UART, SPI, I2C, I2S, ADC e DAC. Il modulo è pre-certificato (FCC, CE-RED, IC, TELEC, ecc.) e funziona con un’alimentazione compresa tra 2,7 V e 3,6 V. Questo modulo utilizza il chip ESP32-D0WD della serie ESP32 e combina anche WiFi a 2,4 GHz e Bluetooth dual-mode. Sono presenti due core CPU che possono essere controllati individualmente e la frequenza di clock della CPU è regolabile da 80 MHz a 240 MHz. L’utente può anche spegnere la CPU e utilizzare il coprocessore a basso consumo per monitorare costantemente le periferiche per eventuali modifiche o superamento delle soglie. ESP32 integra un ricco set di periferiche, inclusi sensori tattili capacitivi, sensori Hall, interfaccia per schede SD, Ethernet, SPI ad alta velocità, UART, I2C e I2S. L’integrazione di Bluetooth, Bluetooth LE e WiFi garantisce la copertura di un’ampia gamma di applicazioni: l’utilizzo del WiFi consente un’ampia portata fisica e la connessione diretta a Internet tramite un router WiFi mentre l’utilizzo del Bluetooth consente all’utente di connettersi comodamente al telefono o trasmettere beacon a basso consumo energetico per il suo rilevamento. La corrente di riposo del chip ESP32 è inferiore a 5 µA, rendendolo adatto per applicazioni elettroniche indossabili e alimentate a batteria. Il modulo supporta una velocità dati fino a 150 Mbps e una potenza di uscita di 20 dBm sull’antenna per garantire la più ampia portata fisica. Pertanto, il modulo offre specifiche leader del settore e le migliori prestazioni in termini di integrazione elettronica, portata, consumo energetico e connettività. Il sistema operativo scelto per ESP32 è freeRTOS con LwIP; È integrato anche TLS 1.2 con accelerazione hardware. È supportato anche l’aggiornamento sicuro (crittografato) via etere (OTA) in modo che gli utenti possano aggiornare i propri prodotti anche dopo il loro rilascio. Certificazione delle specifiche del diagramma dimensionale Certificazione RF: FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC Certificazione Bluetooth: BQB Green Certificazione: RoHS/REACH Affidabilità test: HTOL/HTSL/uHAST/TCT/ESD Protocolli Wi-Fi: 802.11 b/g/n (802.11n fino a 150Mbps) Aggregazione A-MPDU e A-MSDU e intervallo di guardia di 0,4μs supporto Gamma di frequenza: 2,4 GHz ~ 2,5 GHz Protocolli Bluetooth: Bluetooth v4.2 BR/EDR e specifiche BLE Radio: ricevitore NZIF con sensibilità -97 dBm Trasmettitore classe 1, classe 2 e classe -3 AFH Audio: CVSD e SBC Interfaccia modulo hardware: scheda SD, UART, SPI, SDIO, I2C, LED PWM, PWM motore, I2S, IR, contatore di impulsi, GPIO, sensore tattile capacitivo, ADC, DAC su chip Sensore: Sensore Hall Cristallo integrato: Cristallo da 40 MHz SPI integrato Flash: 4 MB PSRAM integrata: 8 MB Tensione operativa/Alimentazione: 2,7 V~3,6 V Corrente minima erogata dall’alimentatore: 500 mA Intervallo di temperatura operativa consigliato: –40°C~65°C Dimensioni confezione: (18,00±0,10)mm×(31,40±0,10)mm×(3,30±0,10)mm Modulo ESP32 WIFI+BLE (antenna IPEX) x1 Documenti Più documenti
