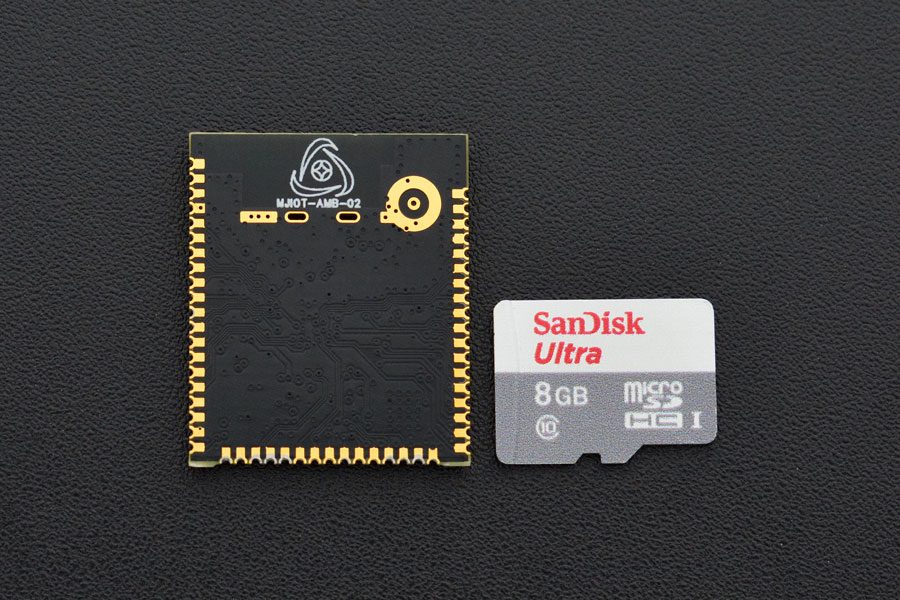

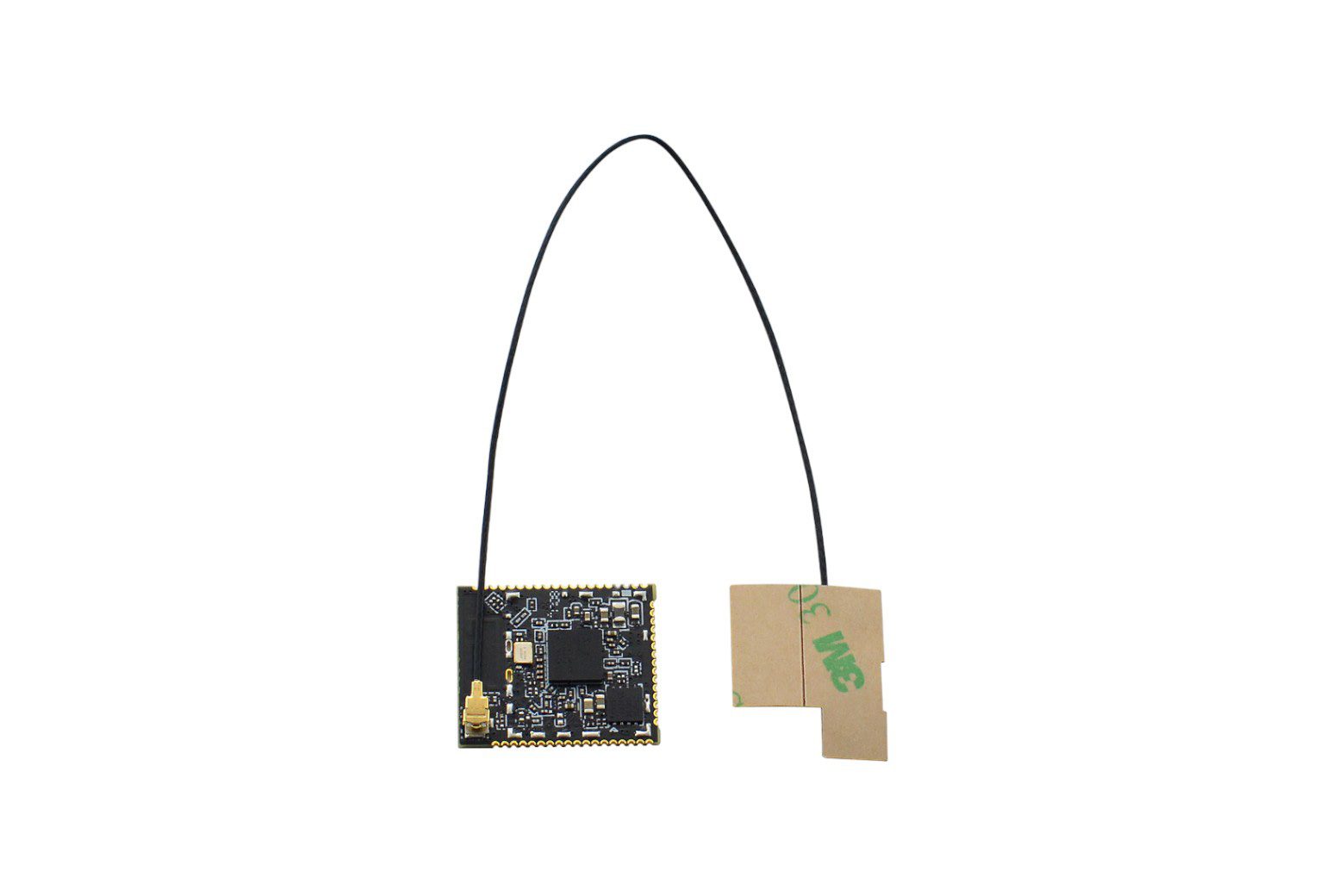

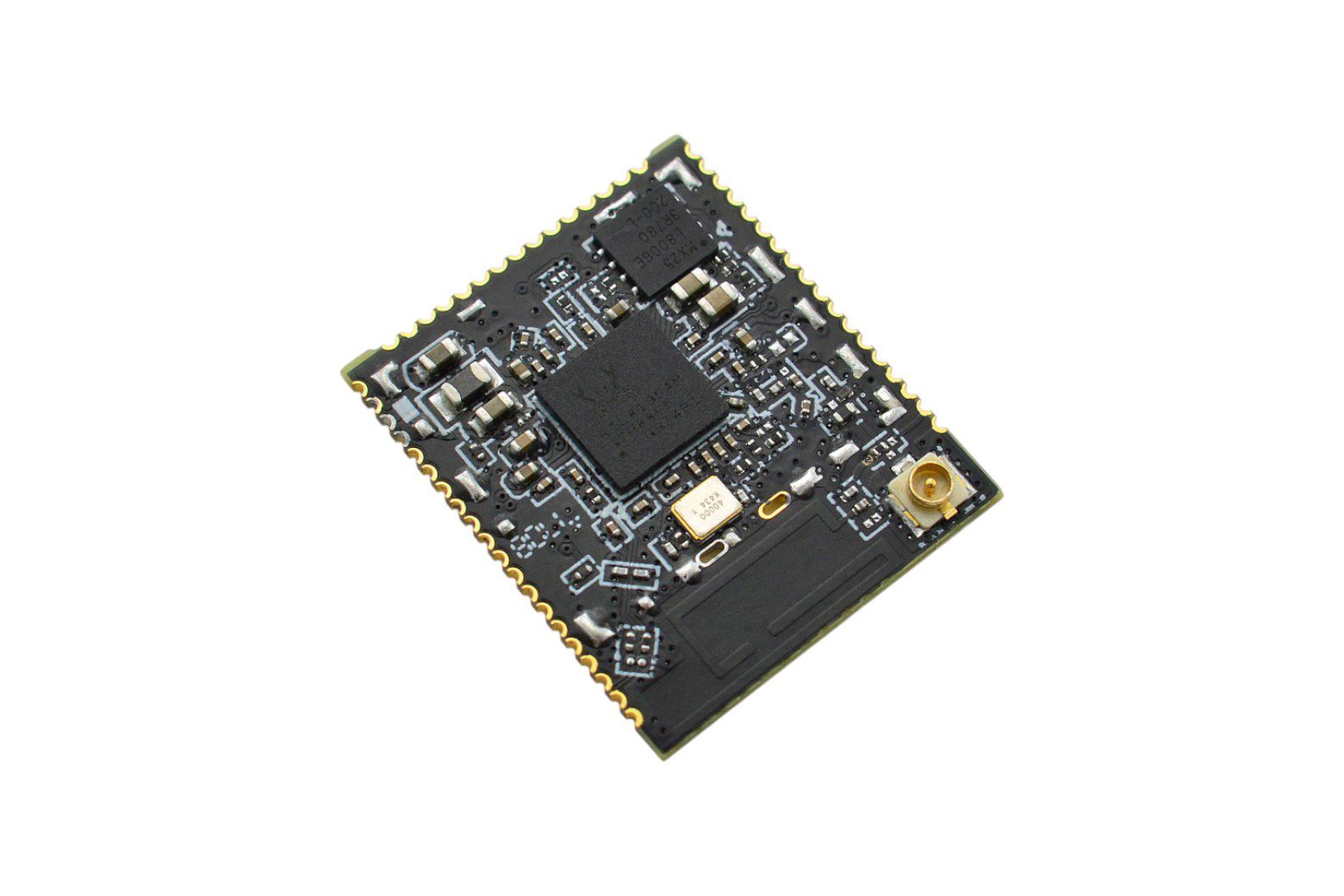

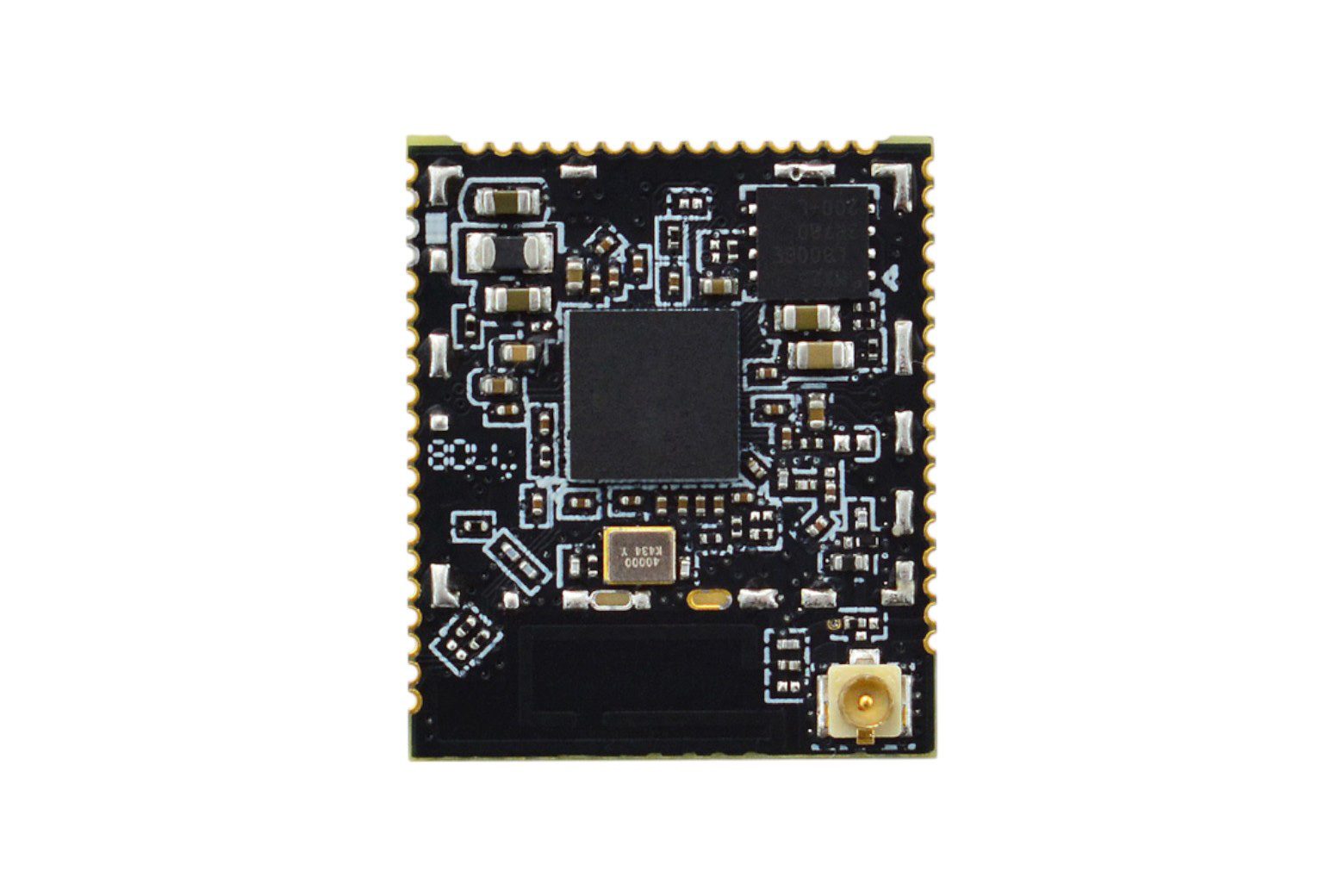

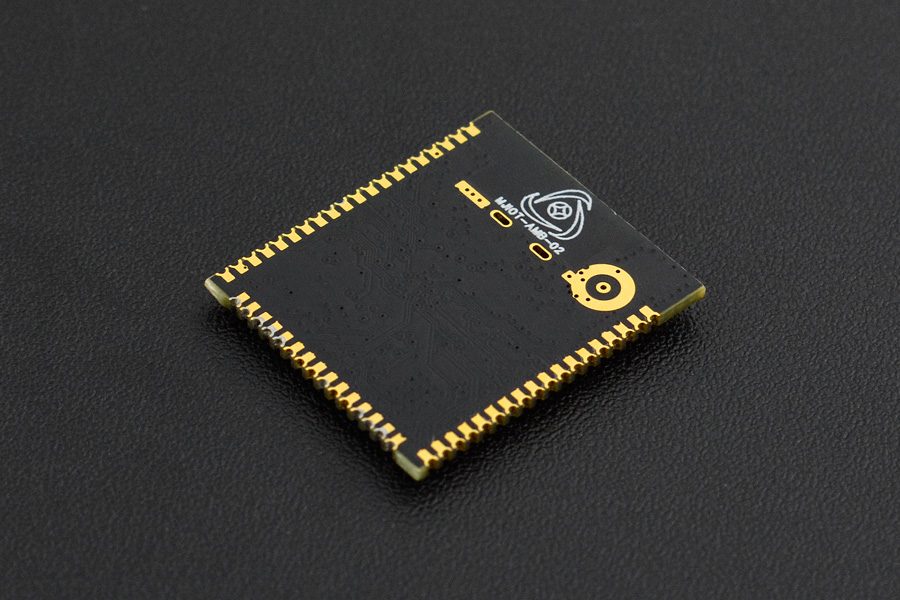

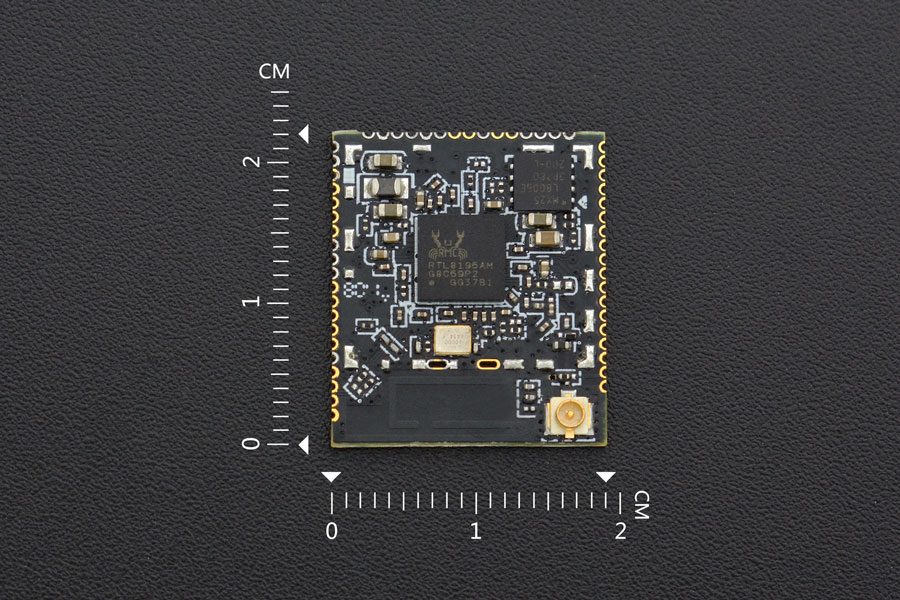

Modulo WiFi e NFC Realtek Ameba – DFR0477

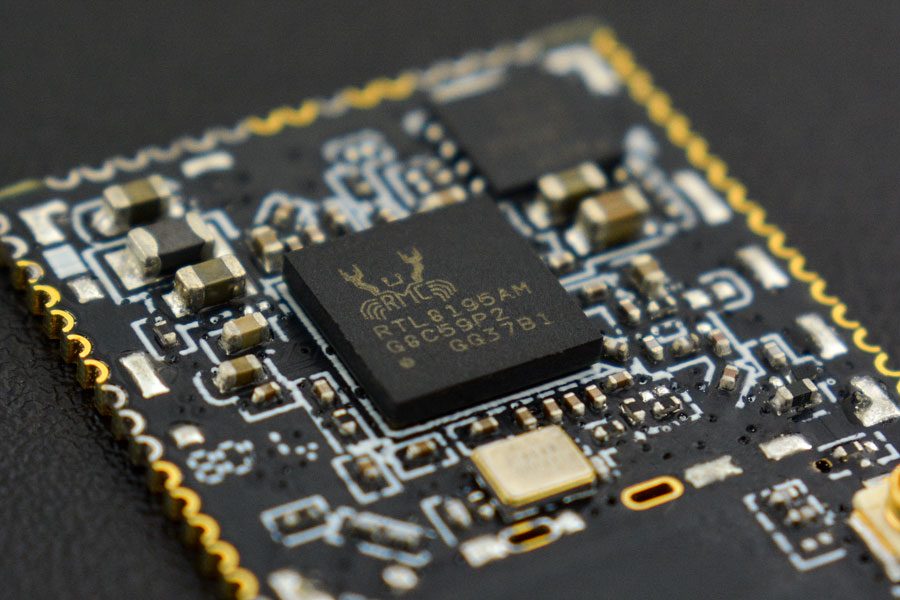

Introduzione Ameba-RTL8195AM è un microcontrollore IoT (Internet delle cose) sviluppato da Realtek. Combina un MCU ARM-Cortex M3, Wi-Fi e NFC (Near Field Communication) in un unico chip. Fornisce un’interfaccia di connettività ad alta velocità, come host USB 2.0, dispositivo USB 2.0, SDMMC HS, dispositivo SDIO e interfacce MII/RMMII. Fornisce inoltre una serie di GPIO configurabili come periferiche digitali per diverse applicazioni e utilizzo del controllo. Inoltre, il chip dispone anche di interfacce di comunicazione seriale SPI, I2C, UART e interfacce analogiche ADC e DAC. Realtek, come uno dei maggiori fornitori di soluzioni Wi-Fi, il suo Ameba-RTL8195AM offre stabilità e affidabilità affidabili. Ameba-RTL8195AM, il primo chip IoT a basso consumo energetico integra Ethernet e NFC. È una scelta economica e affidabile per gli sviluppatori IoT. Attenzione: RTL8195AM è orientato agli sviluppatori e alcune funzioni sono ancora in fase di test. Si prega di controllare il sito web ufficiale per maggiori dettagli. Caratteristiche Supporto per la programmazione Arduino e Micropython Supporta 802.11 b/g/n 1×1 Wi-Fi Supporta lettura/scrittura NFC Interfaccia 10/100 Ethernet MII/RMII/RGMII Supporta USB OTG Supporta dispositivo SDIO/controller scheda SD Hardware: Motore SSL 30 x GPIO (massimo) Supporta 2 x comunicazioni con interfaccia SPI master-slave Supporta 3 x interfacce UART (2x HS-UART e 1x log UART) Supporta 2 x comunicazione interfaccia master-slave I2C Supporta 2 x comunicazione interfaccia master-slave I2S/PCM Supporta 4 x PWM Supporta 2 x ADC Supporta 1 x DAC Supporta un consumo energetico estremamente basso Risposta rapida (fino a 400 KHz) Specifica Tensione operativa: 3,0 V~3,3 V Microcontrollore: ARM Cortex a 32 bit M3（166 MHz） Connettore antenna: U.FL ROM/RAM/Flash: 1 MB ROM, 2 MB SDRAM, 512 KB SRAM Modalità rete wireless: stazione/softAP/ SoftAP+stazione Velocità dati: 802.11g 54Mbps (massimo), 802.11n 150Mbps (massimo) Intervallo di temperatura operativa: -20℃~+85℃ Dimensioni: 19 x 24 mm/0,75 x 0,94 (pollici) Lista di spedizione Realtek Ameba-RTL8195AM Modulo WiFi e NFC x1 Documenti Ameba Configurazione ambiente Arduino RTL8195AM Scheda tecnica Ameba-RTL8195AM Schema Ameba-RTL8195AM Layout Ameba-RTL8195AM Manuale utente
