Modulo WiFi WT8266 – TEL0109

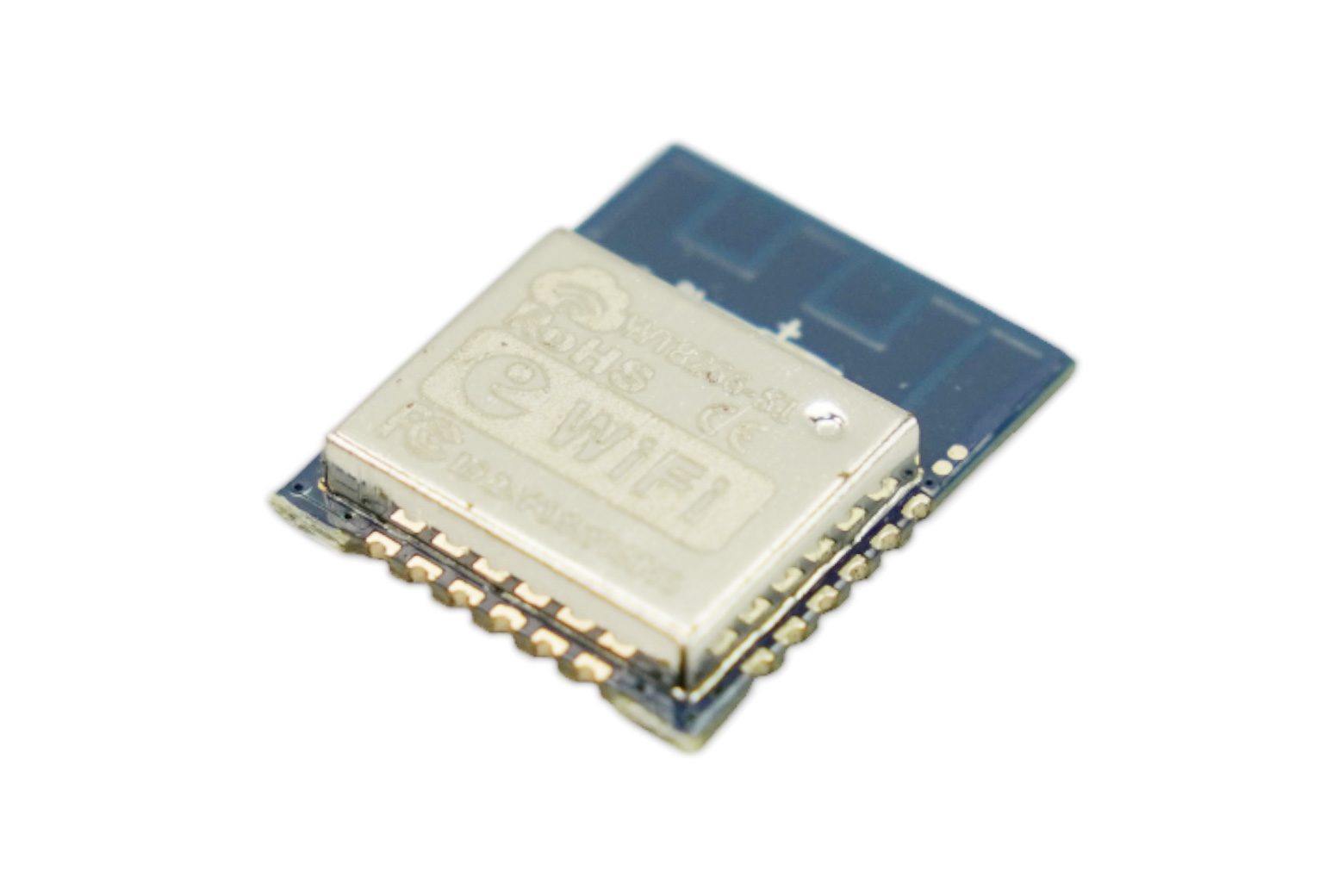

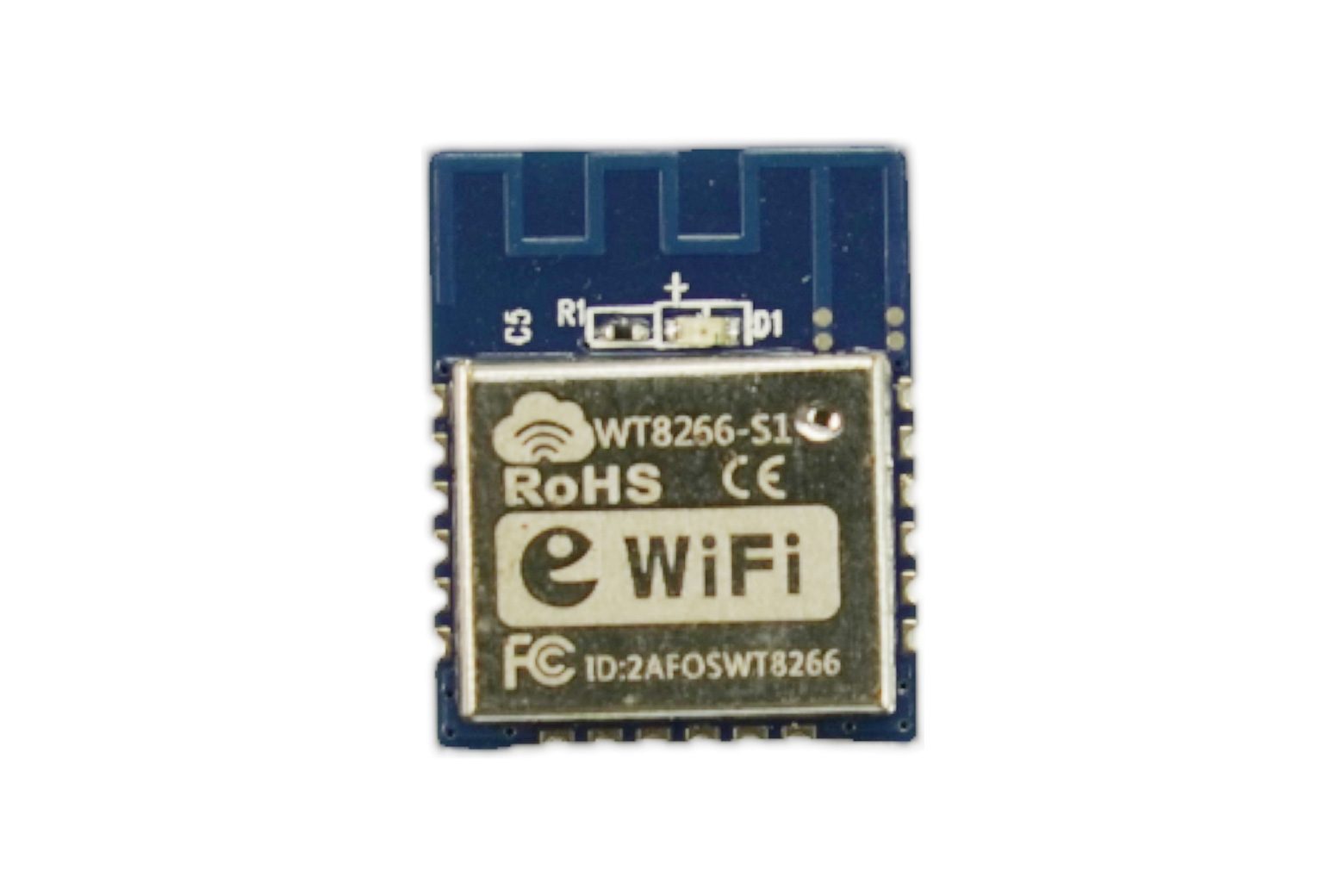

Introduzione Il modulo Wi-Fi WT8266-S1 è un modulo di controllo di rete Wi-Fi integrato a basso consumo e ad alte prestazioni progettato da Wireless-Tag. Può soddisfare i requisiti delle applicazioni IoT in reti elettriche intelligenti, automazione degli edifici, sicurezza e protezione, casa intelligente, assistenza sanitaria remota, ecc. Il core processore del modulo Arduino ESP8266 integra una versione migliorata del processore a 32 bit della serie L106 Diamond di Tensilica con dimensioni del pacchetto più piccole e modalità compatta a 16 bit, supporto della frequenza principale 80 MHz e 160 MHz, supporto RTOS, Wi-Fi MAC/BB/RF/PA/LNA integrato, PCB integrato. antenna. Il modulo WiFi ESP8266 è un SOC autonomo con stack di protocolli TCP/IP integrato che può fornire a qualsiasi microcontrollore l’accesso alla rete WiFi. Il modulo supporta il protocollo standard IEEE802.11 b/g/n, uno stack di protocolli TCP/IP completo. Gli utenti possono utilizzare il modulo per aggiungere funzionalità di rete per le apparecchiature esistenti, inoltre possono creare una rete separata. Specifiche Voltaggio operativo: 3,3 V Temperatura operativa: -40 – 85°C CPU Tensilica L106 RAM 50 KB（Disponibile） Flash 32 MB Sistema: 802.11 b/g/n Tensilica L106 integrato a bassissima potenza 32 bitmicro MCU, con modalità compatta a 16 bit, supporto frequenza principale 80 MHz e 160 MHz, supporto RTOS WIFI 2.4 GHz, supportoWPA/WPA2 Ultra-piccolo 18,6 mm*15,0 mm ADC integrato ad alta precisione a 10 bit Stack TCP/IP integrato Switch TR integrato, balun, LNA, amplificatore di potenza e rete di corrispondenza PLL integrato, regolatore e componenti di gestione della fonte di alimentazione, potenza di uscita di +20 dBm in modalità 802.11b Supporta la diversità dell’antenna Corrente di sonno profondo Può utilizzare un processore applicativo SDIO 2.0、SPI、 Polimerizzazione UART di STBC、 1×1 MIMO、 2×1 MIMO A-MPDU 、A-MSDU e intervallo di guardia di 0,4 s Riattivazione entro 2 ms, connessione e trasferimento di pacchetti di dati Consumo energetico in standby Supporta aggiornamenti remoti AT e aggiornamento OTA cloud Supporta modalità operative STA/AP/STA+AP Peso: 4 g Lista di spedizione WT8266-S1 Modulo WiFi x1 Documenti Pagina del prodotto WT8266-S1 Scheda tecnica WT8266-DK Manuale utente WiFi
