Morsettiera GPIO Raspberry Pi 4B HAT – DFR0918

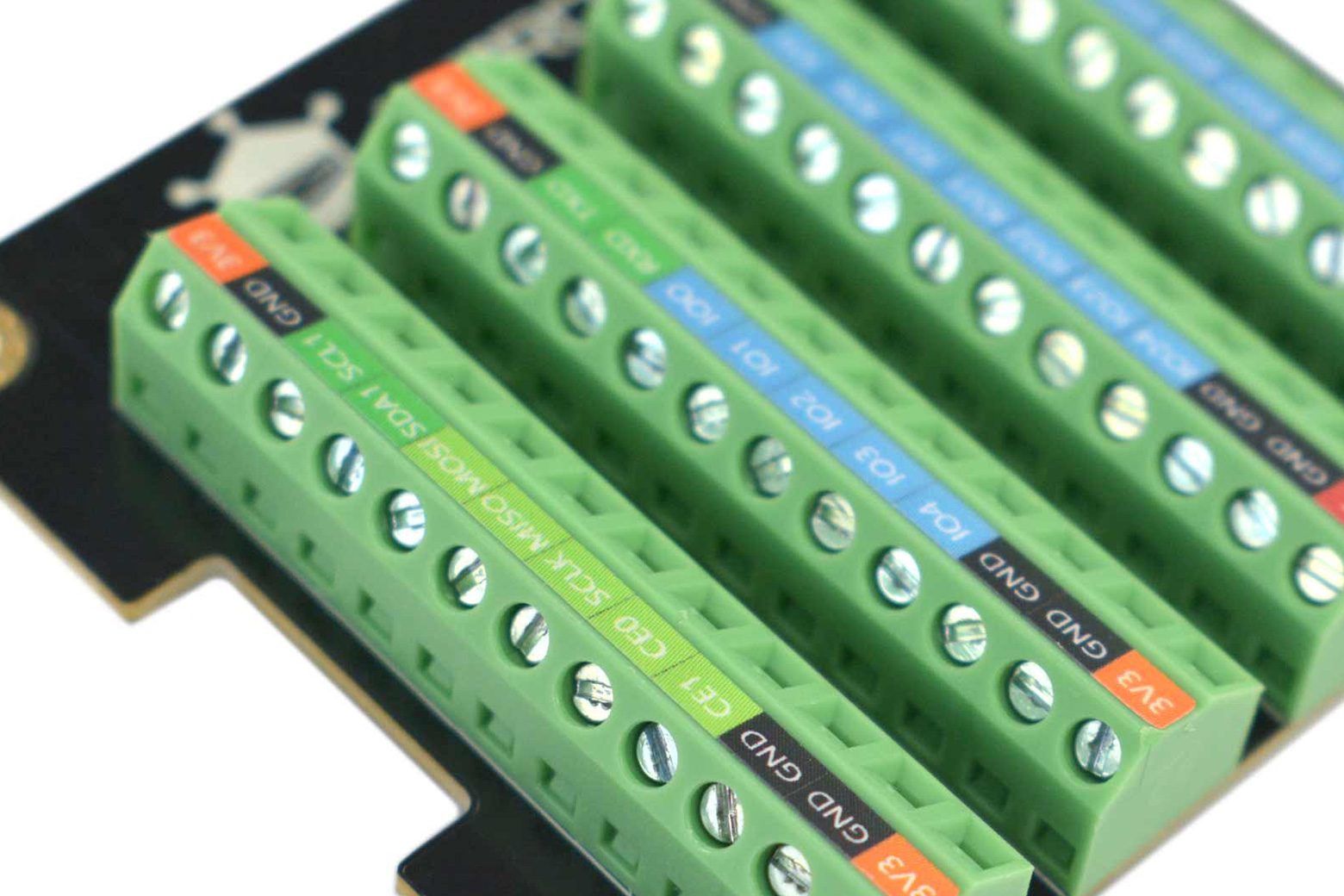

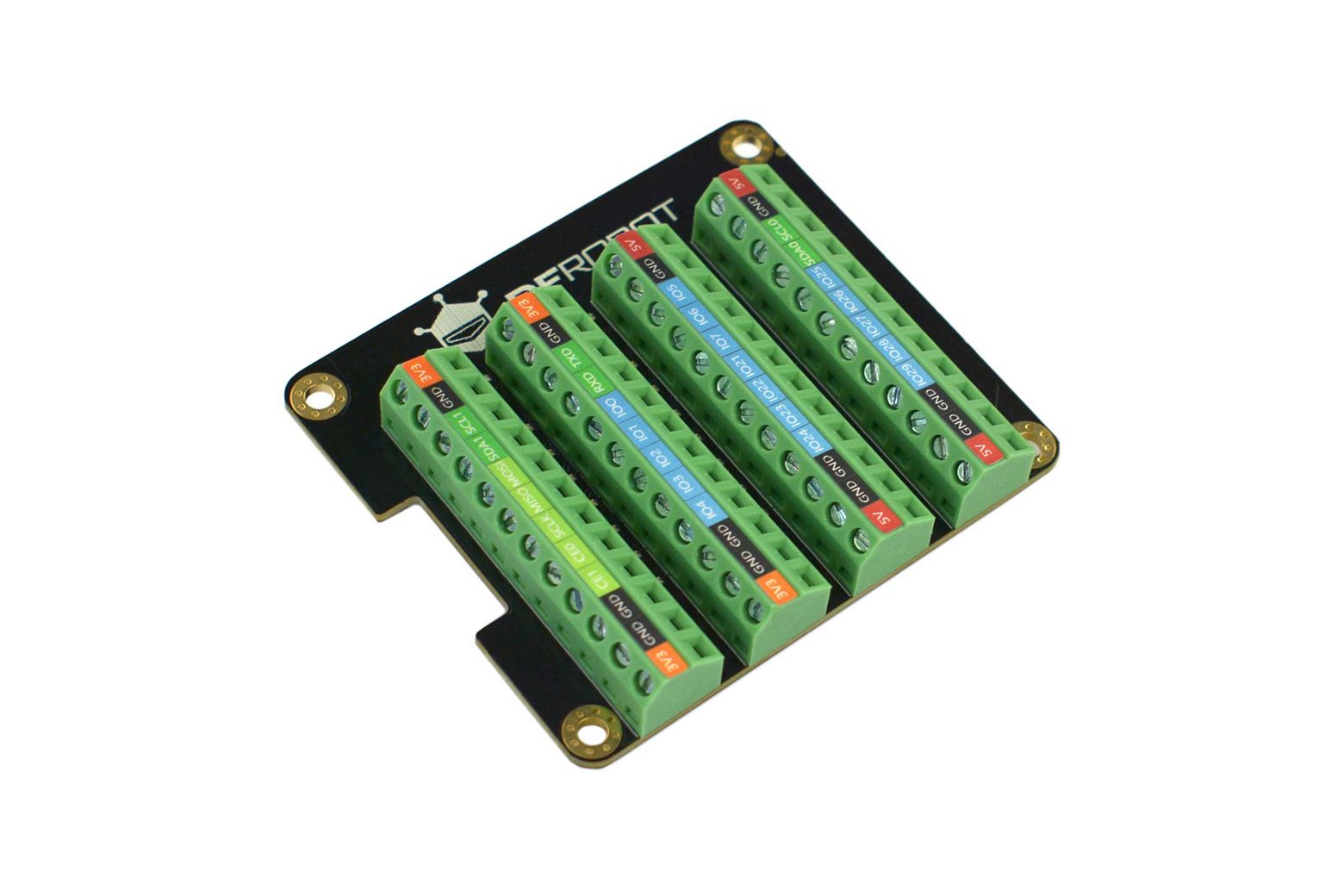

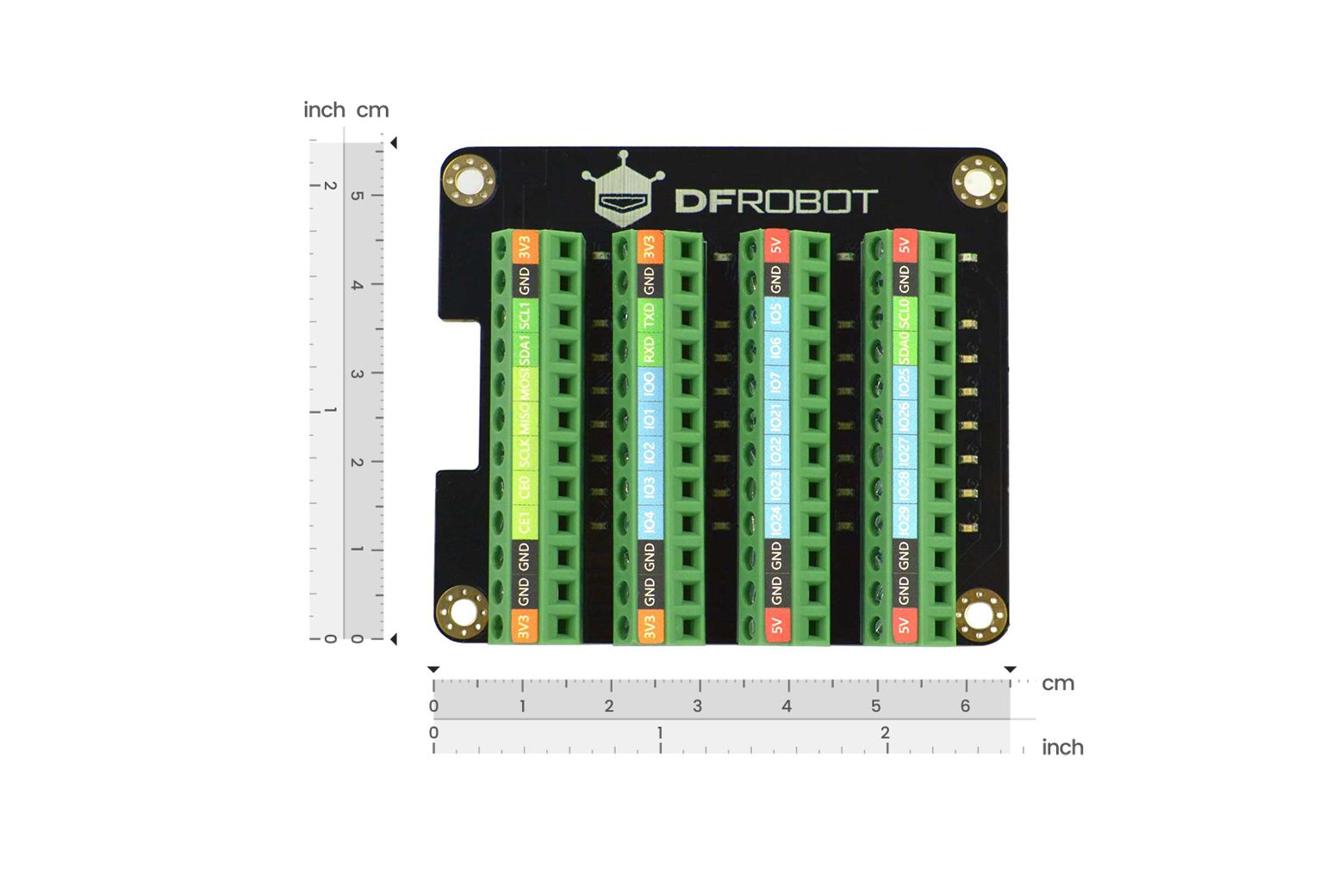

Introduzione Questo cappello di espansione della morsettiera per Raspberry Pi offre connessioni sicure e stabili per i tuoi progetti. Tutti i pin GPIO sono suddivisi in morsettiere. La morsettiera è etichettata con serigrafie a colori di alta qualità, chiare e resistenti. Inoltre, dispone di LED di indicazione del livello integrati per i pin corrispondenti sotto i blocchi, che consentono agli utenti di visualizzare direttamente lo stato dei pin durante il funzionamento del GPIO in modo da eseguire comodamente test, debug e post-manutenzione. Panoramica della scheda LED integrato per dimostrazione del lampeggiamento dei LED Caratteristiche Serigrafia colorata per una rapida visualizzazione Indicatori di stato a livello di porta per facilitare test, debug e post-manutenzione Porte multiple GND, 3,3 V e 5 V aperte per un cablaggio semplice Specifiche GPIO x28 Porta 3,3 V x4 Porta 5 V x4 Porta GND x12 Dimensioni (pacchetto escluso): 65×56,5 mm/2,56×2,22″ Tipo di morsettiera: 127S-3,81mm Numero di colori serigrafici: 6 Indicatore LED x32 Colore indicatore LED: Blu Indicatore LED Acceso per impostazione predefinita: CE0, CE1, SDA1, SCL1, SDA0, SCL0, RXD, TXD, I022, IO21, 3.3V, 5V Compatibile con Raspberry Pi 4B/3B/Zero Elenco di spedizione Raspberry Pi GPIO Morsettiera HAT x1 Montaggio Colonna in rame e viti x4 Applicazioni Progetti che richiedono una connessione a lungo termine con Raspberry Pi Documenti Prodotto Wiki File di progettazione File di modello di schemi
