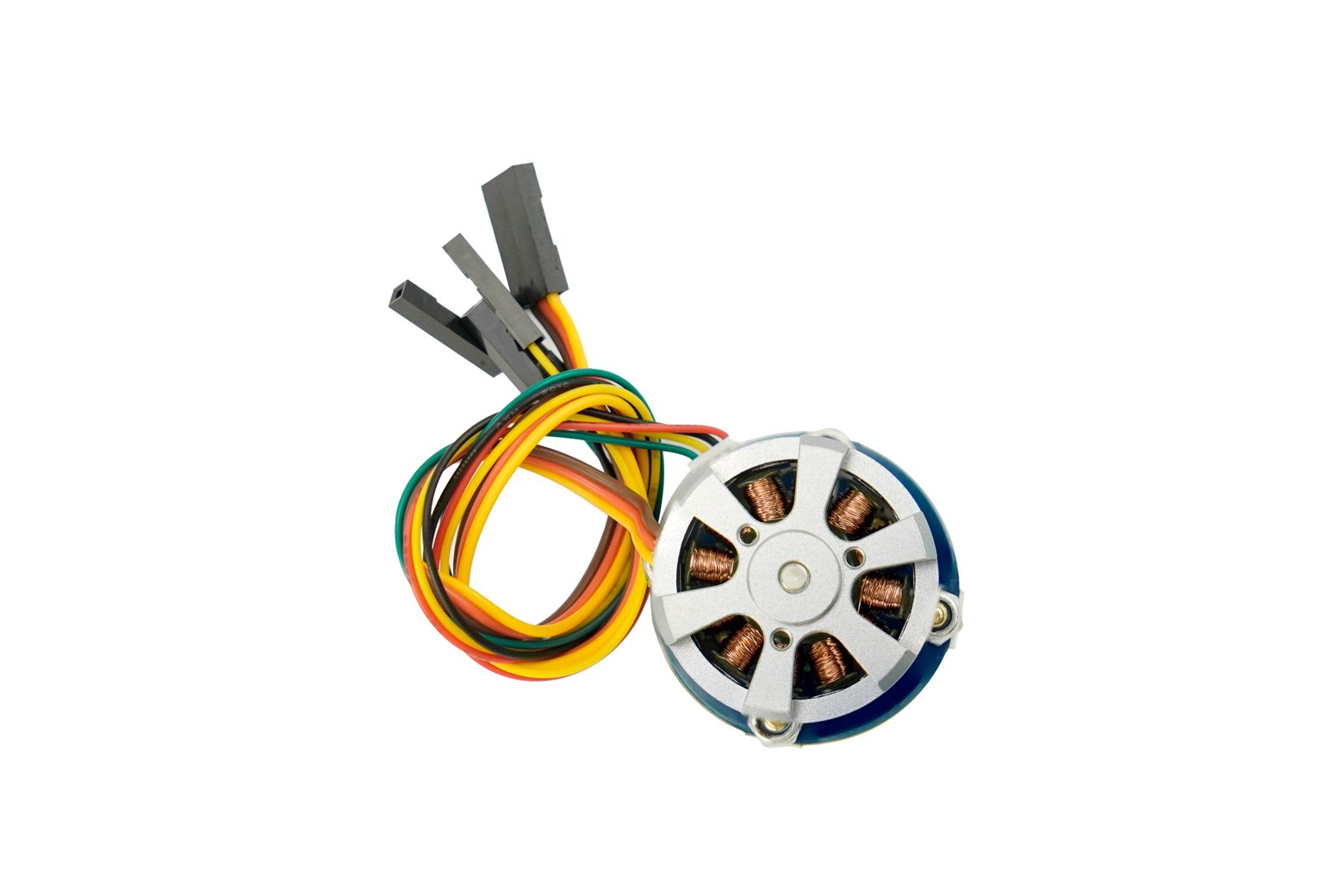

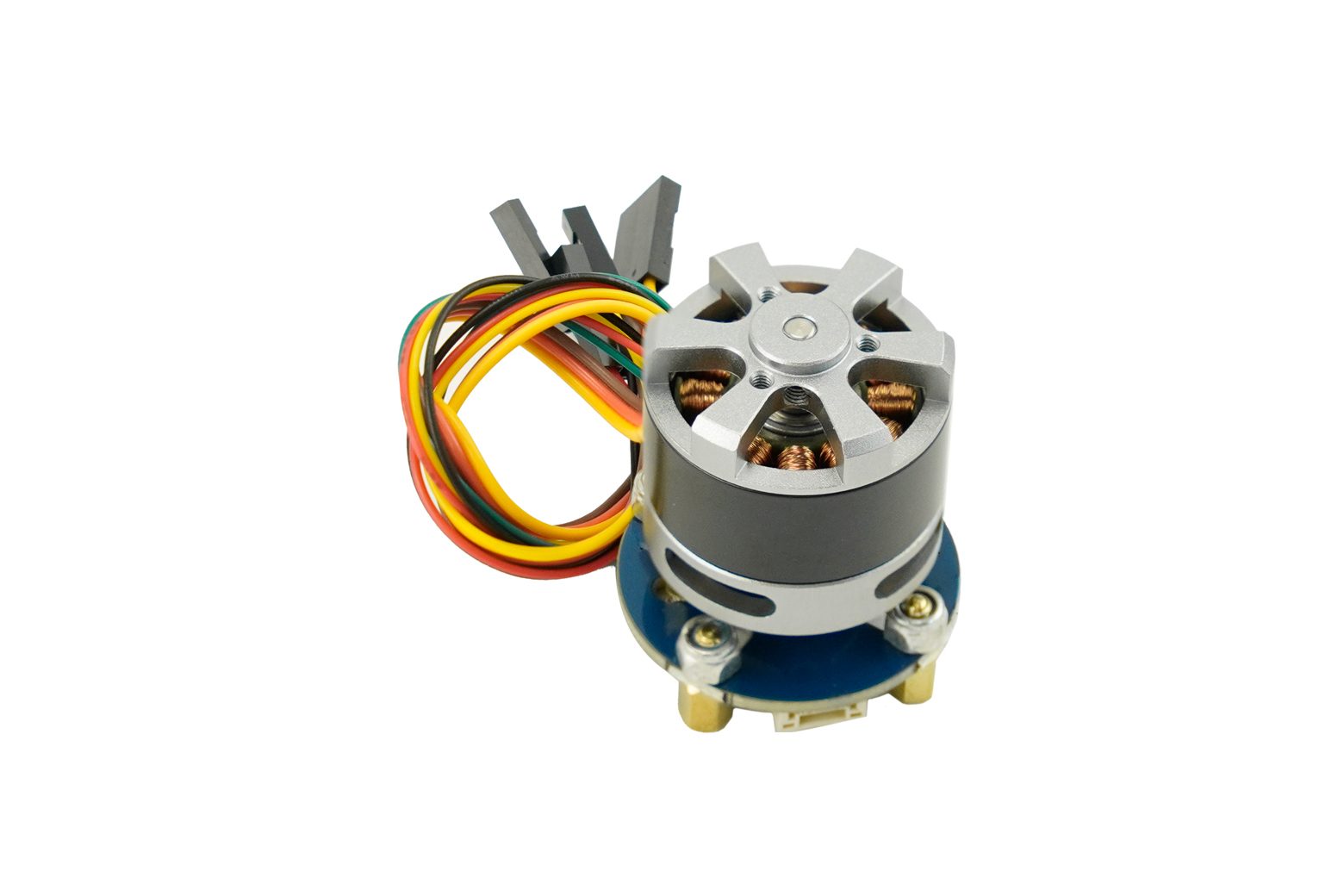

Motore CC senza spazzole trifase 2208 (12 V 1800 – FIT1035

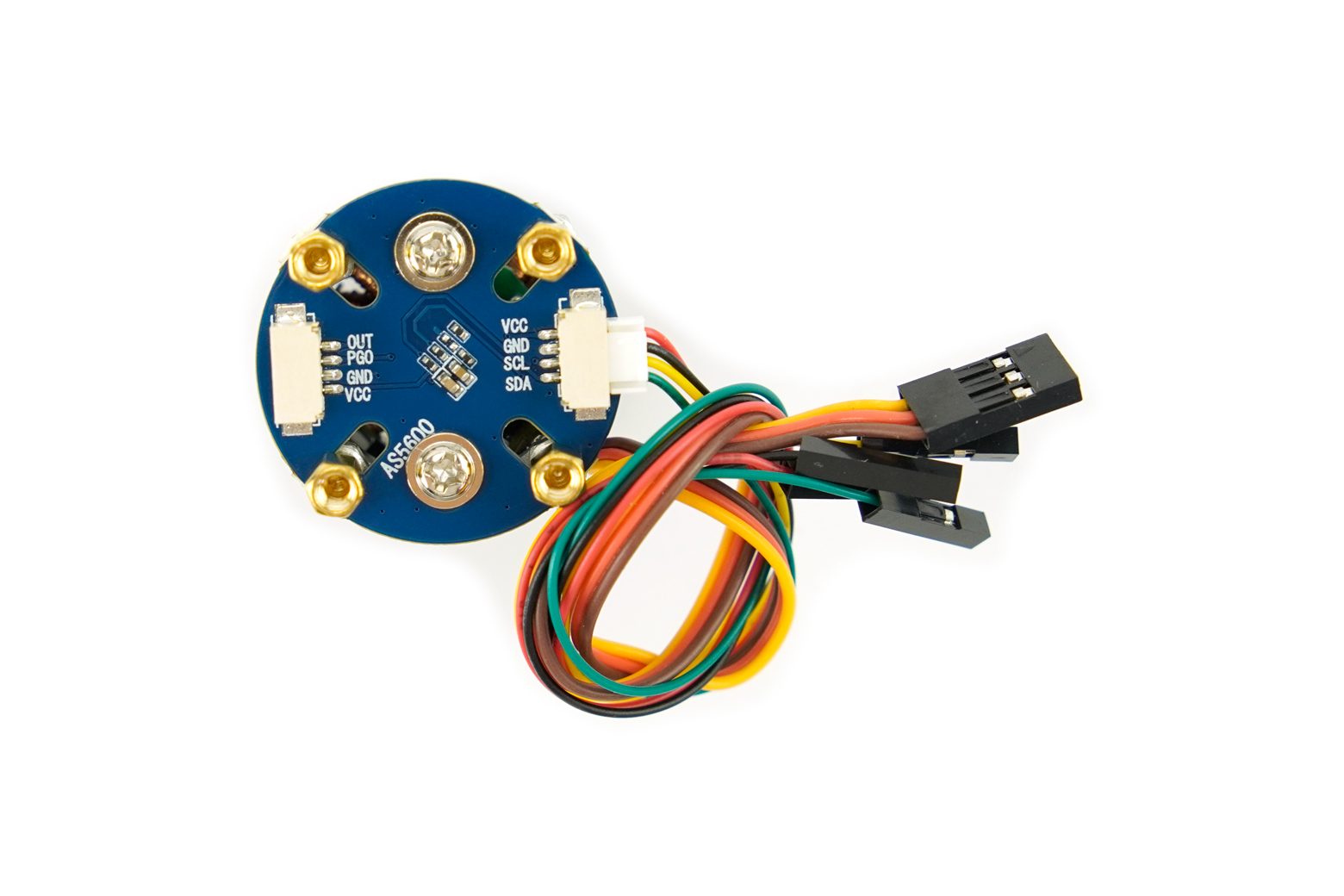

Introduzione Questo motore CC brushless trifase 2208 è una soluzione compatta e ad alte prestazioni che integra un encoder magnetico AS5600 ad alta precisione. Funzionando a una tensione nominale di 12 V, questo motore predisposto per FOC eroga 300 g.cm di coppia e fornisce un feedback posizionale a 12 bit (precisione 0,087°). È progettato specificatamente per applicazioni che richiedono un controllo motore avanzato, in particolare il controllo ad orientamento di campo (FOC). Questa funzionalità consente una gestione precisa del campo magnetico del motore, con conseguente coppia eccezionalmente uniforme, basso rumore operativo e alta efficienza. Questo design integrato è ideale per progetti sofisticati come gimbal per fotocamere, robot di bilanciamento e piattaforme per lo sviluppo di algoritmi FOC. Encoder magnetico integrato ad alta precisione Al centro della capacità di questo motore BLDC c’è l’encoder magnetico AS5600 integrato. Questo componente fornisce feedback posizionale a 12 bit ad alta risoluzione, raggiungendo una precisione fino a 0,087 gradi. Questi dati precisi e in tempo reale sono essenziali per implementare sofisticati sistemi di controllo a circuito chiuso. L’encoder offre connettività flessibile tramite uscite I2C, PWM e analogiche, garantendo la compatibilità con un’ampia gamma di microcontrollori. Ottimizzato per il controllo ad orientamento di campo (FOC) Questa combinazione di motore ed encoder è perfettamente adatta per il controllo ad orientamento di campo (FOC), uno dei metodi più efficaci per il controllo dei motori BLDC. Abilitando il FOC, questo motore brushless 2208 può fornire una coppia fluida e priva di ondulazioni e funzionare con rumore e vibrazioni minimi. Ciò contrasta nettamente con i metodi di controllo tradizionali, offrendo prestazioni ed efficienza superiori per le applicazioni sensibili. Costruzione di qualità e design compatto Costruito per durare e prestazioni, il motore è dotato di un alloggiamento lavorato a CNC di precisione, un robusto rotore esterno magnetico NdFeB e un pratico design ad albero cavo. Gli avvolgimenti dello statore utilizzano rame privo di ossigeno e il processo di assemblaggio garantisce un eccellente bilanciamento dinamico del rotore. Questa costruzione meticolosa garantisce un funzionamento stabile e affidabile in un fattore di forma compatto facile da integrare in vari progetti. Ampia compatibilità per uno sviluppo rapido Progettato per un’integrazione perfetta, questo motore BLDC 2208 è completamente compatibile con le piattaforme di sviluppo più diffuse tra cui Arduino, ESP32 e Raspberry Pi. Se abbinati alla libreria open source SimpleFOC e a un driver adatto, come SimpleFOC Mini (DRI0058), gli sviluppatori possono implementare e sperimentare rapidamente algoritmi FOC avanzati, abbreviando significativamente il ciclo di sviluppo. Specifica Parametri elettrici del motore Tensione applicabile: CC 7,4-16 V Tensione nominale: 12 V Corrente nominale: 0,8 A Corrente massima: 4,5 A Potenza nominale: 14 W Velocità nominale: 1800 a 12 V Coppia: circa 300 g.cm/0,03 Nm Numero di slot e poli: 12N/14P Numero di coppie polari: 7 Resistenza dell’avvolgimento: 21,2 Ω Valore KV: 110 KV Induttanza di fase: 5,3 mH Configurazione avvolgimento: Collegamento a stella Dimensioni meccaniche motore Dimensioni motore singolo: 27,5×28 mm Giri avvolgimento: 100 T/Diametro filo 0,14 mm Temperatura operativa: 0-60°C Parametri encoder Tensione operativa: 3,3 V Modello chip: AS5600 Risoluzione: 12 bit Precisione: 0,087° Metodo di uscita: I2C, PWM, uscita analogica (impostazione predefinita: I2C; pin PGO messo a terra per uscita PWM/analogica) Interfaccia: GH1.25-4Pin Lista di spedizione Motore CC brushless trifase 2208 (con encoder) x1 Cavo da MX1.25-4P a DuPont x1 Cavo motore a 3 pin x1 Documenti Prodotto wiki Modello 3D Applicazioni Stabilizzatori per fotocamera: Costruzione ultra-liscia a 2 assi o Gimbal per fotocamera a 3 assi. Giunti robotici: prototipazione di bracci robotici e manipolatori piccoli e precisi. Robot bilanciatori: creazione di veicoli autobilancianti che richiedono feedback ad alta velocità. Formazione e ricerca: una piattaforma perfetta per l’apprendimento e lo sviluppo di algoritmi FOC. Automazione di precisione: azionamento di piccoli meccanismi che richiedono movimenti silenziosi e fluidi.
