Motore DC e driver passo – DFR0508

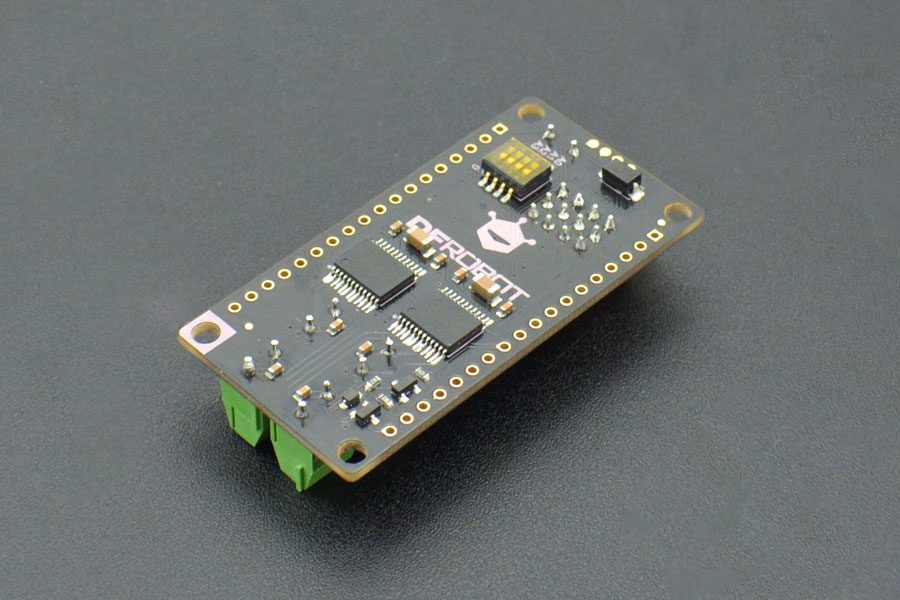

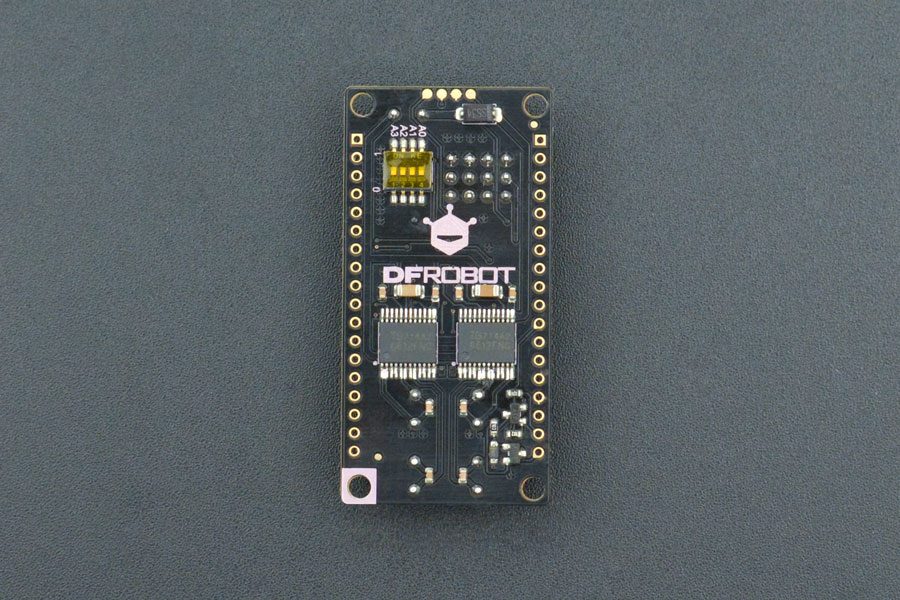

Nota introduttiva: Motore DC e driver passo-passo – FireBeetle Covers è ora fuori produzione. La serie DFRobot FireBeetle è costituita da microcontrollori a basso consumo energetico progettati per lo sviluppo dell’Internet delle cose (IoT). FireBeetle Covers-DC Motor & Stepper Driver è un driver per motore DC e motore passo-passo progettato per i microcontrollori FireBeetle. Può controllare simultaneamente fino a quattro canali motori DC/motori passo-passo bifase a quattro fili. Il coperchio del driver del motore integra un STM8 come coprocessore, controllando la velocità e la direzione del motore. Comunica con il microcontrollore tramite la porta I2C, supporta una frequenza di aggiornamento fino a 1000Hz. Il processore assistito STM8 controlla i motori e libera il controllo principale. Riduce efficacemente la dipendenza dalle risorse pin dell’MCU e dall’occupazione dell’MCU. Il controllo motore indipendente rende i progetti multi-motore più convenienti. Collabora con DFRobot Arduino Motor Library, ridurrà le tue difficoltà di sviluppo. Questo driver del motore passo-passo adotta 2 chip TB6612FNG e offre prestazioni eccellenti in applicazioni a basso consumo energetico. La corrente di consumo è di soli 30 mA in stato statico e il driver del motore può fornire una corrente di uscita di 1,2 A a 5 V e la corrente di picco è di 3,2 A a 5 V. Inoltre, l’azionamento del motore supporta un ingresso di alimentazione ad ampio raggio da 4 ~ 12 V. FireBeetle Covers-DC Motor & Stepper Driver fornisce anche quattro interfacce indipendenti per azionare il servo. Quindi puoi controllare direttamente il servo. Può essere ampiamente applicato al controllo intelligente dell’auto e al controllo del cambio. Caratteristiche Supporta azionamento di motori CC a 4 canali Supporta azionamento di motori passo-passo a quattro fili bifase a 2 canali Supporta servoazionamento a 4 canali Frequenza di aggiornamento fino a 1000 Hz Dotato di un indicatore di STATO (LED) Specifiche Microprocessore: STM8S105 Tensione operativa: 3,3~5 V (collegare al terminale VCC FireBeetle) Tensione operativa: 30 mA Chip di azionamento motore: TB6612FNG Voltaggio motore [unità nulla]: 4-12 V Corrente di uscita: corrente di azionamento continua a canale singolo 1,2 A Corrente di avvio/picco: 2 A (impulso continuo) / 3,2 A (impulso singolo) Porta di comunicazione: I2C Indirizzo I2C: 0x18 Dimensioni: 2,28 * 1,14 pollici (58 mm x 29 mm) Elenco di spedizione Coperture FireBeetle – Motore CC e driver passo-passo x1 Basetta pin 18 pin-2,54 mm (femmina) ×2 Intestazione pin da 18 pin-2,54 mm (maschio) ×2 Documenti Wiki del prodotto Altri documenti
