Motore passo – FIT0278

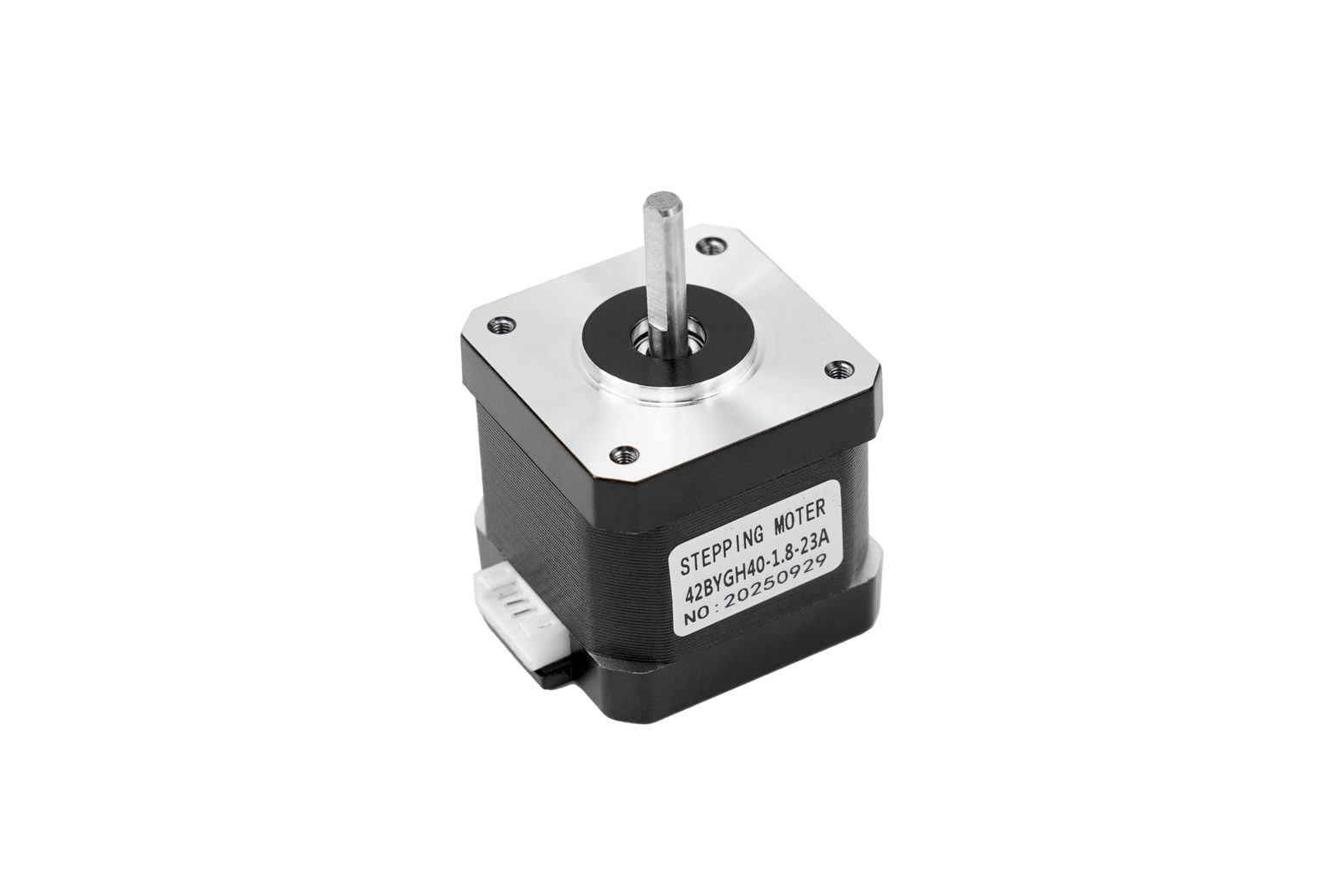

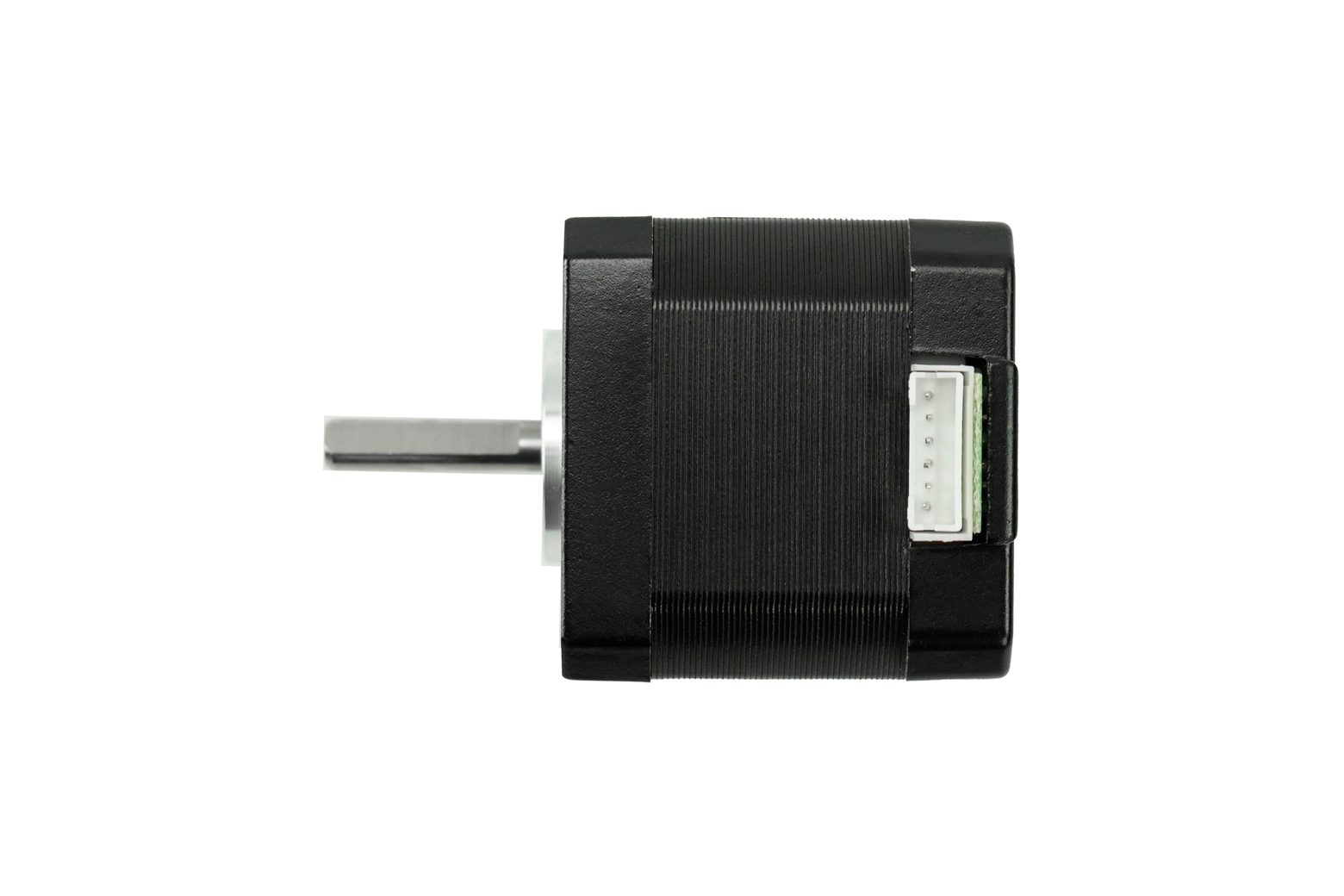

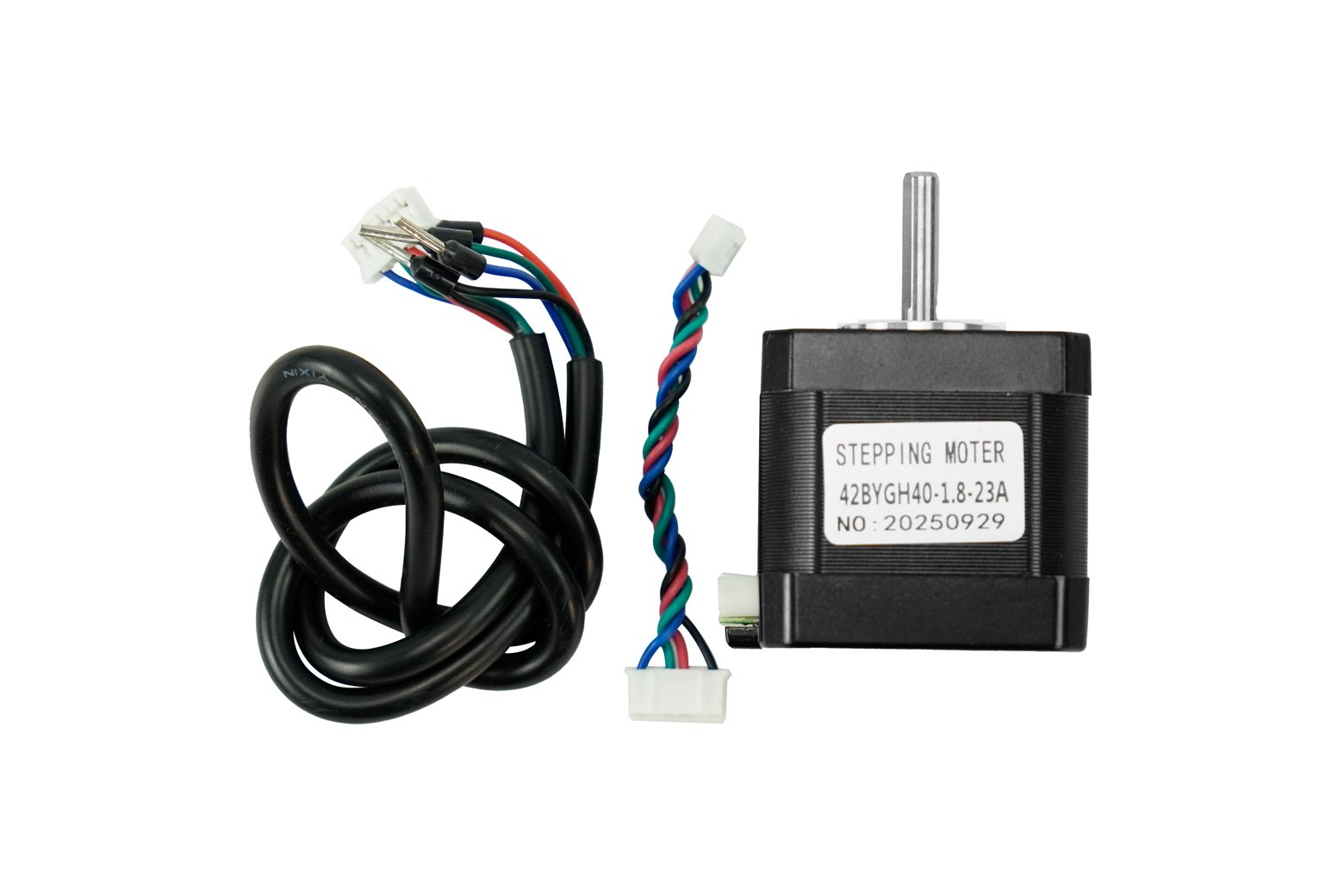

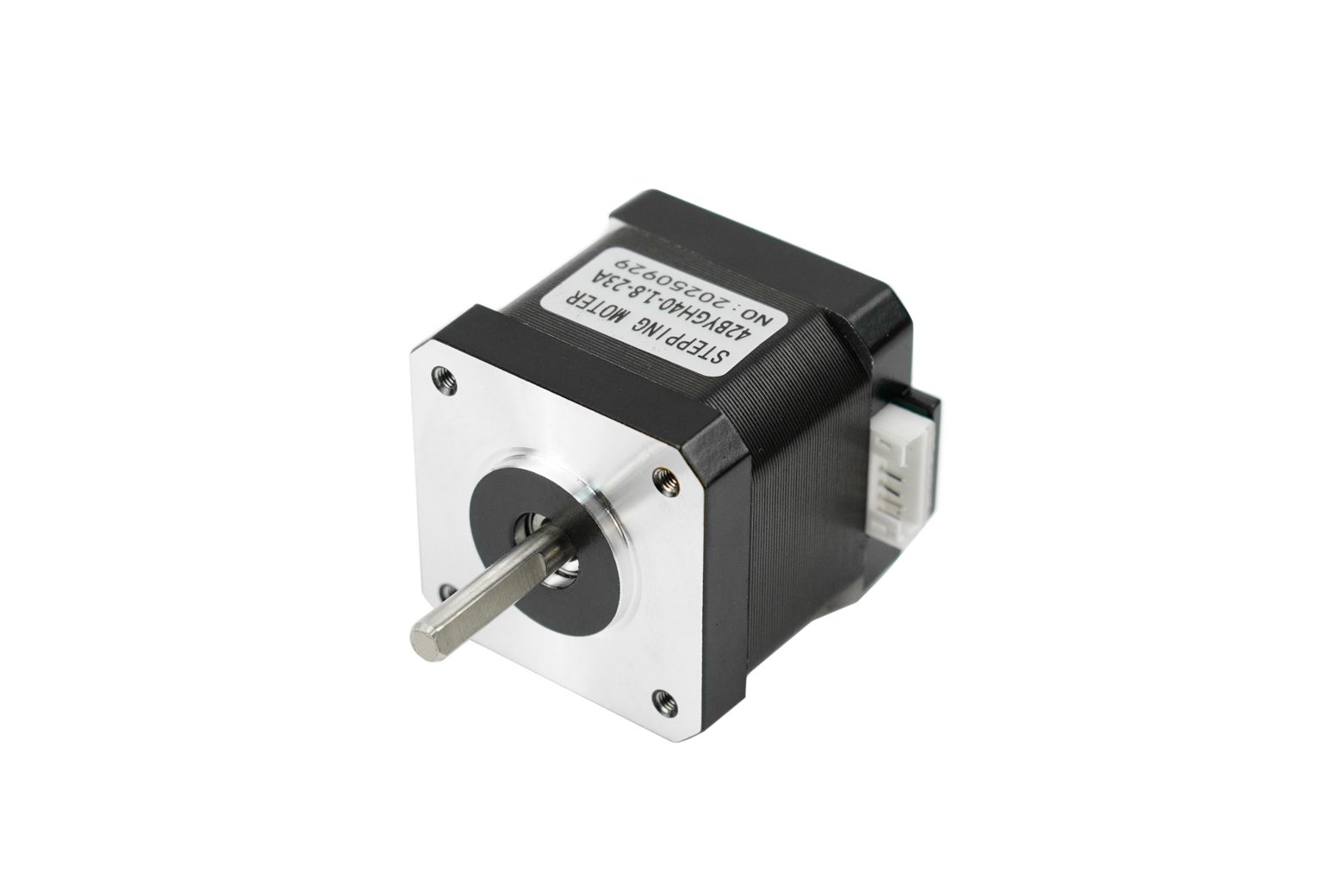

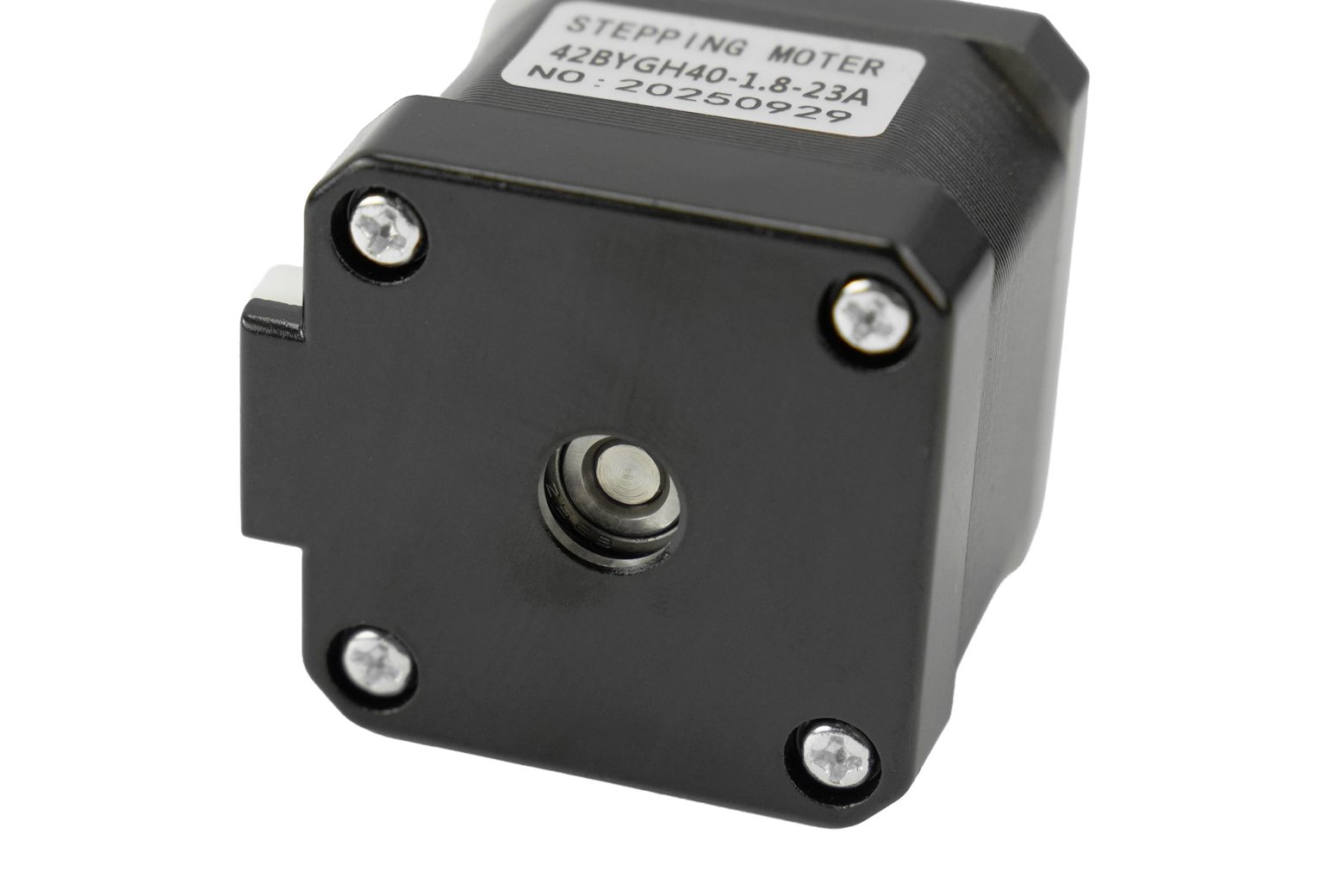

Introduzione Questo è un motore passo-passo comunemente usato, modello 42BYGH40-1.8-23A. Fornisce un controllo preciso del movimento con un angolo di passo di 1,8°, supporta azionamenti microstepping e garantisce movimenti fluidi e posizionamento accurato per soddisfare i requisiti di movimento ad alta risoluzione. Dotato di una potenza potente e affidabile, fornisce una coppia di tenuta fino a 3,6 kg·cm, fornendo una capacità di carico sufficiente e garantendo un funzionamento stabile e senza perdite di passo per lunghi periodi. Il motore presenta un design compatto e robusto, con un alloggiamento in metallo e fori di montaggio standard (4×M3), che lo rendono durevole e facile da installare. Funziona con un basso consumo energetico e un’elevata efficienza, con una tensione nominale di 3,5 V e 1,7 A/fase, bilanciando la potenza erogata con l’efficienza energetica. Ampiamente applicabile in stampanti 3D, robotica, apparecchiature di automazione, piccole piattaforme di trasporto e altri progetti di ricerca e sviluppo, offre prestazioni stabili ed è pronto per l’uso al momento dell’installazione. Nota: prima di selezionare il motore, verificarne la coppia nominale, le dimensioni, le specifiche di montaggio e altri parametri per garantire la scelta del modello appropriato. Specifiche Angolo di passo: 1,8° per passo Corrente nominale: 1,7 A/fase Numero di fasi: 2 Resistenza di fase: 1,8 Ω ±10% (20°C) Induttanza di fase: 3,6 mH ±20% (1 kHz, 1 V rms) Coppia di mantenimento: 350 mN·m Min (bifase energizzata) Inerzia del rotore: 57 g·cm² Peso del motore: 283 g Rif. Resistenza di isolamento: 100 MΩ Min (CC 500 V) Classe di isolamento: B (130°C) Tipo di connettore: JST XH 2,54 x 4P Specifiche del foro di montaggio: 4 x M3 Durata della vita: 6000 ore Lista di spedizione Motore passo-passo ibrido per stampante 3D (3,5 kg) x1 Documenti Applicazioni di disegno meccanico Stampanti 3D: Guida degli assi X/Y/Z per la stampa ad alta precisione Progetti di robotica: Giunto attuazione, controllo del telaio su ruote, esecuzione del posizionamento Apparecchiature di automazione: piccole macchine CNC, meccanismi di alimentazione, posizionamento dello strumento Piattaforme mobili intelligenti: veicoli di ispezione, piattaforme di trasporto, modelli dimostrativi
