Motore passo – FIT0349

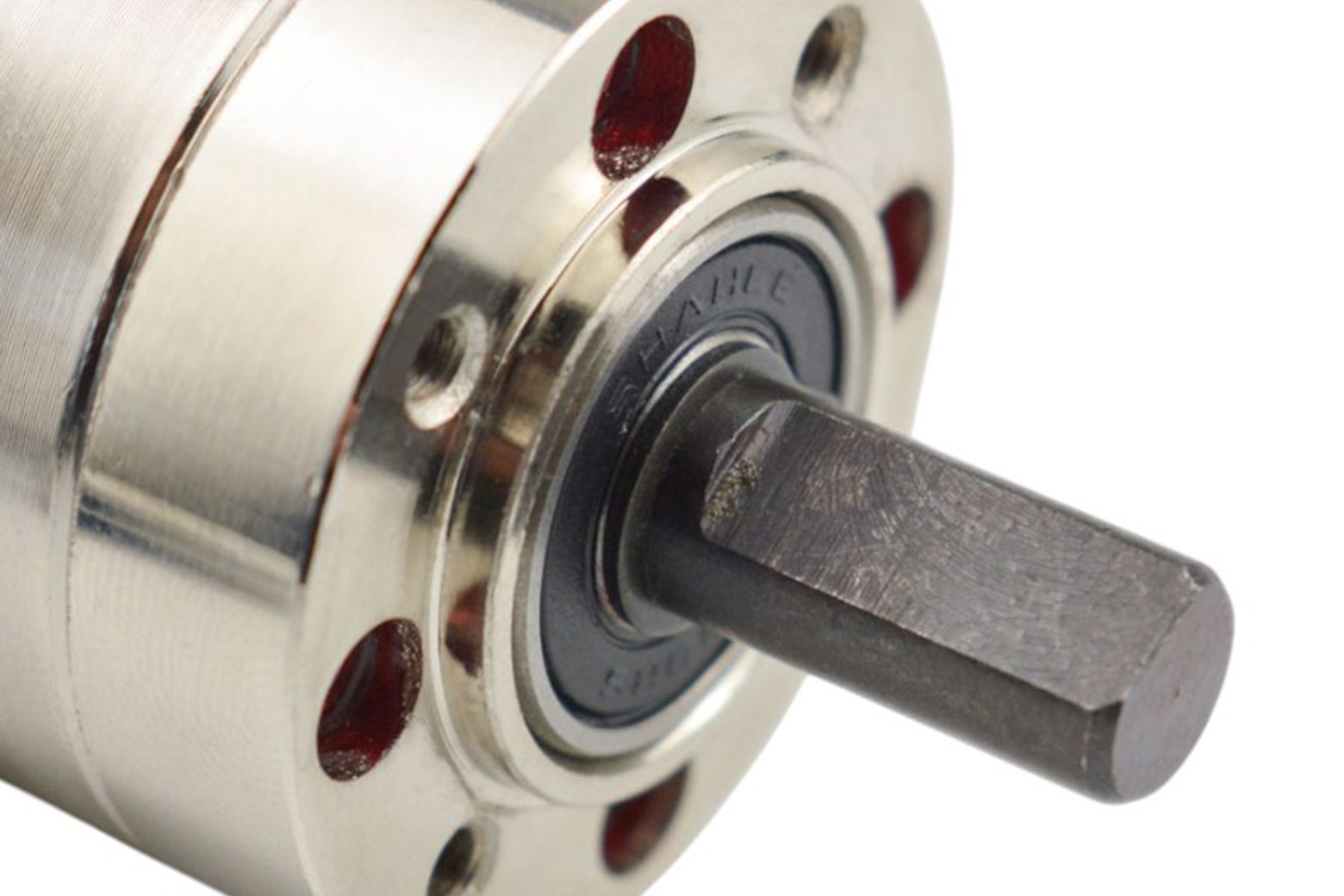

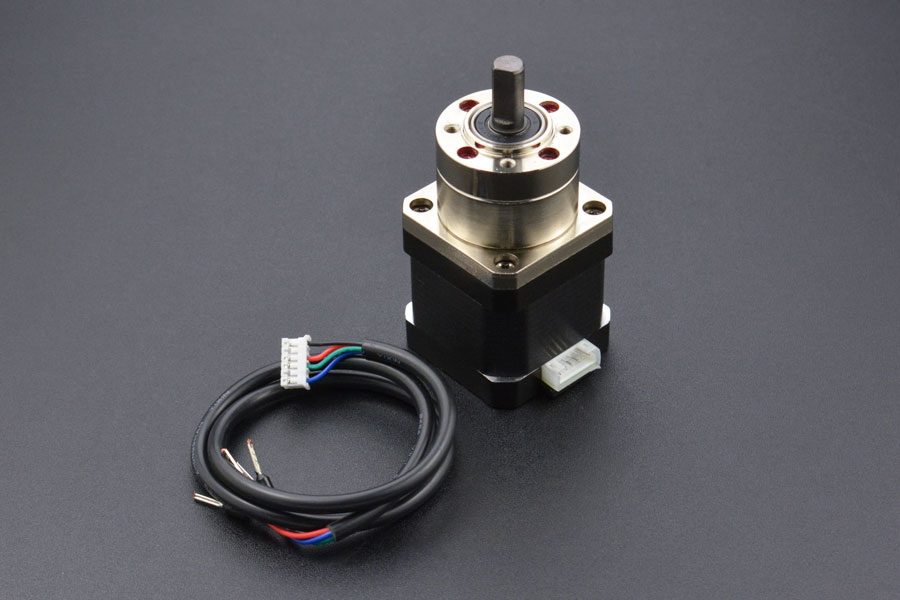

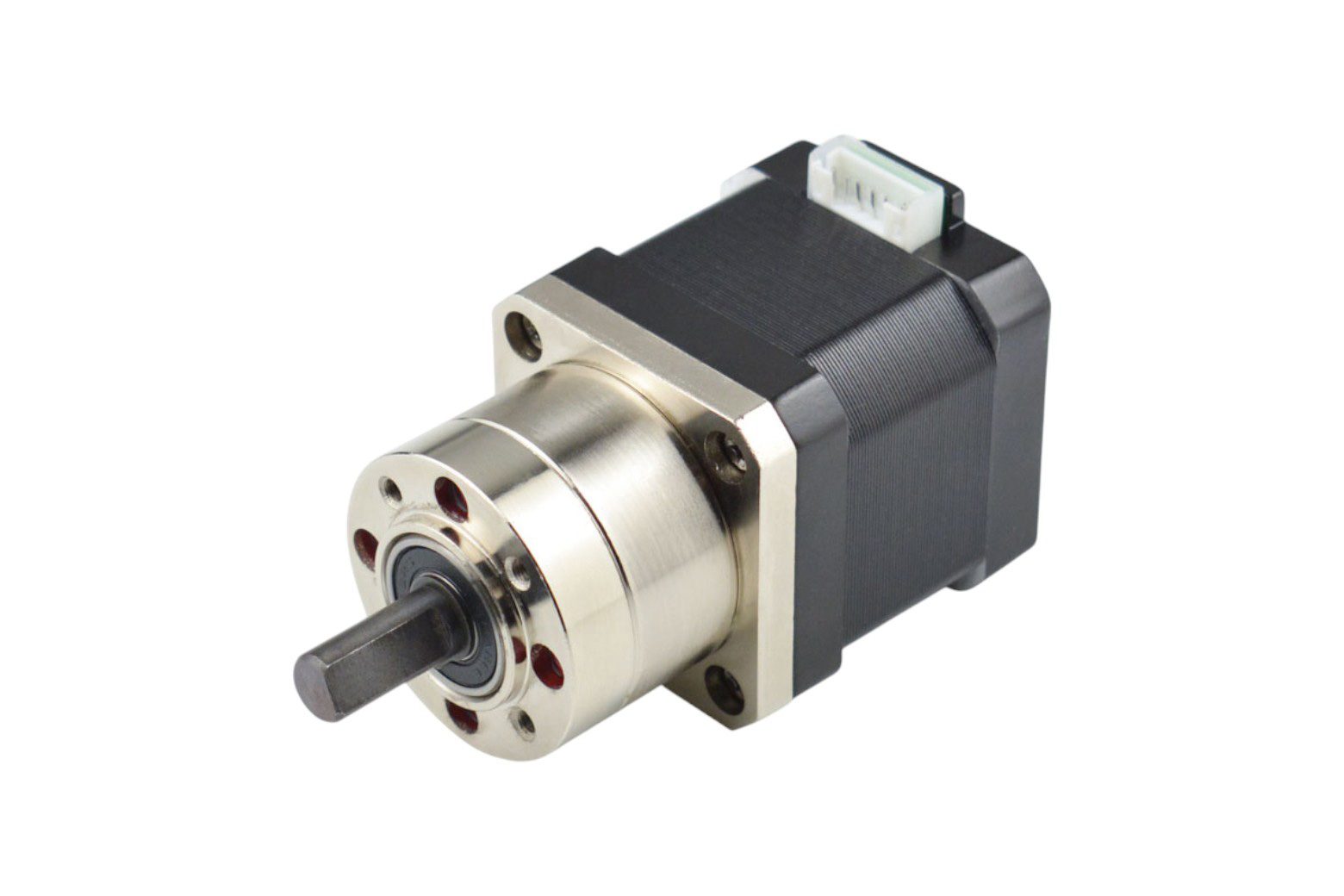

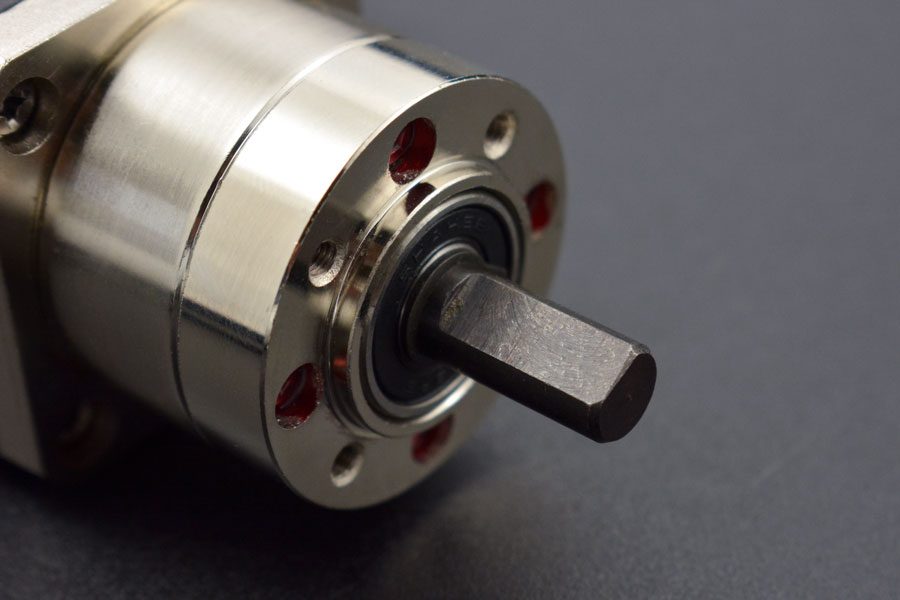

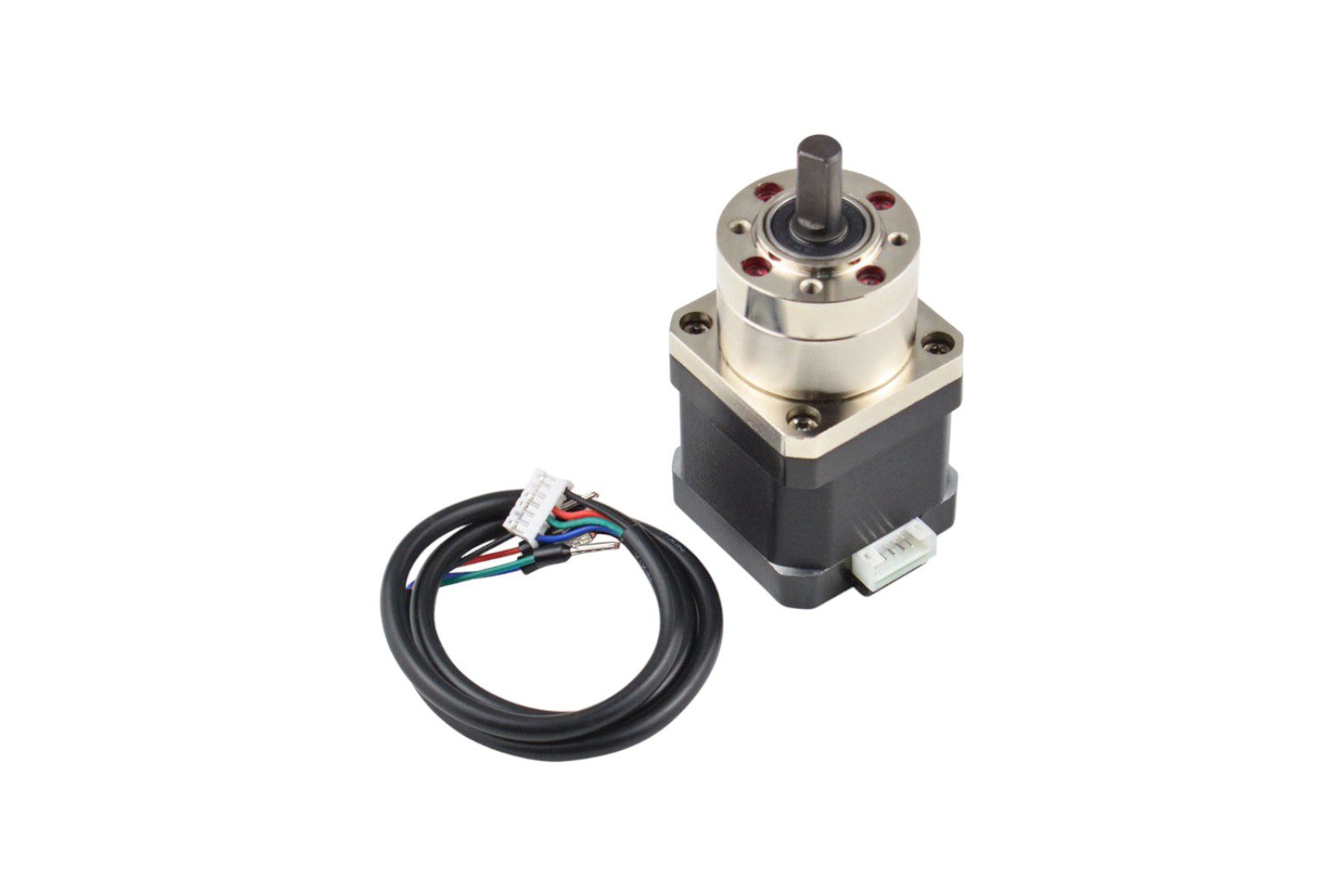

Introduzione Questo motore passo-passo bipolare con riduttore epicicloidale (rapporto di trasmissione: 5,18) utilizza un albero di uscita di tipo D standard da 8 mm di diametro e ha un angolo di passo di 1,8° (200 passi/giro). Ciascuna fase assorbe 1,0 A a 3,4 V, consentendo una coppia di tenuta di 18 kg-cm (176 N-cm) (200 giri/min). Il motore ha una dimensione del corpo di 42 mm quadrati e 40 mm di lunghezza, mentre il riduttore planetario ha un diametro di 36 mm e una lunghezza di 27 mm. Il motore ha quattro fili codificati a colori terminati con conduttori scoperti: nero e verde si collegano a una bobina; rosso e blu si collegano l’uno all’altro. Può essere facilmente montato con 4 fori filettati M3 e può essere controllato con il Dual Bipolar Stepper Motor Shield per Arduino (DRV8825). Avviso: si prega di confermare attentamente i dettagli tecnici (coppia, dimensione, montaggio, ecc.) per i propri progetti prima dell’acquisto. Allarme fai-da-te utilizzando Home Assistant, Konnected e Sonoff RF Bridge Hardware di cui hai bisogno: Motore passo-passo bipolare con riduttore planetario Driver motore passo-passo TB6600 Progetto motore passo-passo bipolare 1: Come realizzare un terrificante gadget di Halloween Questa è un’applicazione semplice ma divertente per Halloween. Tutto ciò di cui hai bisogno è una maschera, un motore passo-passo, un microcontrollore, un driver del motore, un modulo MP3, alcuni cavi e batterie. Componenti hardware: DFRduino UNO R3 – Scudo del driver del motore passo-passo TMC260 compatibile con Arduino per Arduino Motore passo-passo bipolare con riduttore planetario (18 kg.cm) DFPlayer – Un mini lettore MP3 per Arduino Gravità: sensore PIR digitale (movimento) per applicazioni Arduino Stampante Stampante 3D Specifiche degli attuatori lineari per robotica CNC Modello n.: 42BYGH40-18-22A-C5.18 Angolo di passo (gradi): 1,8 Tensione bifase: 3,4 V Corrente: 1,0 A Resistenza: 1,7±10% Ohm/Induttanza fase: 4,3±20% mH/fase Coppia di mantenimento: 3600 g.cm Coppia di arresto: 400 g.cm Classe di isolamento: B Durata: 6000 ore Rapporto di trasmissione: 5,18:1 Coppia di mantenimento con riduttore: 18 kg·cm (176N·cm) (200 giri/min) Dimensioni: 42×42×40 mm(1,65×1,65×1,57″) Montaggio: 4 x M3 Lista di spedizione Motore passo-passo con riduttore planetario ×1 Documenti Scheda tecnica meccanico
