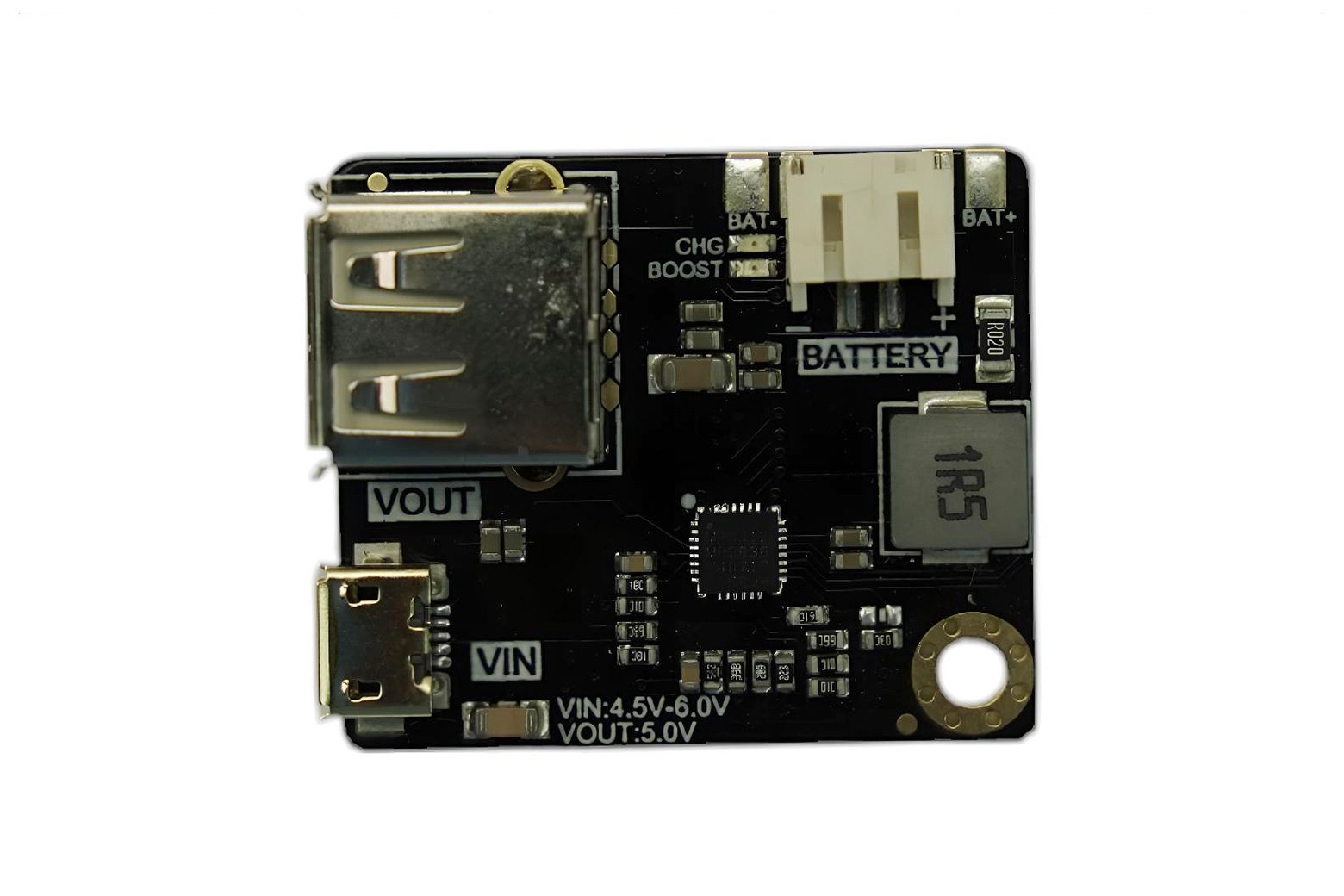

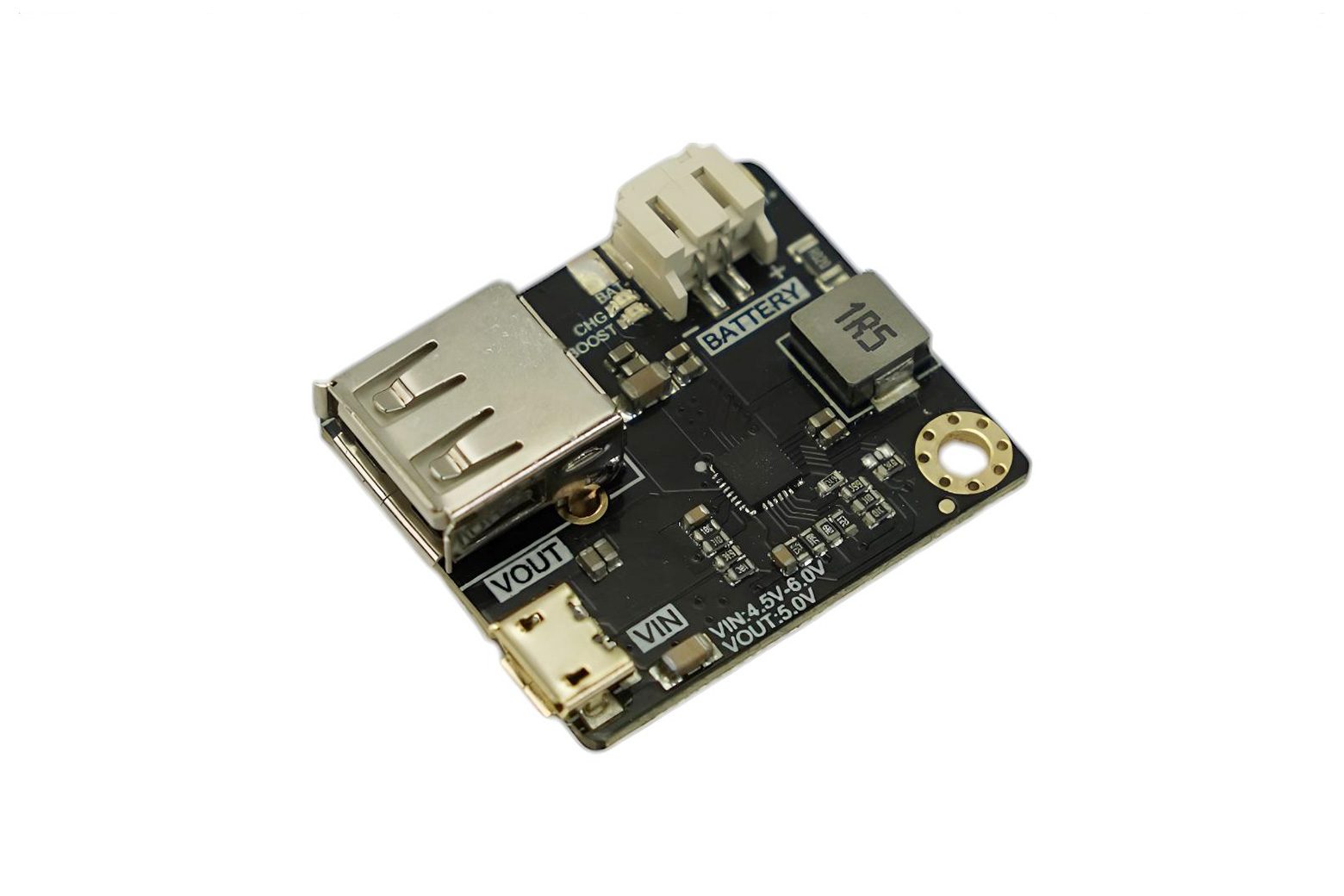

MP2636 Modulo amplificatore di potenza e caricabatterie – DFR0446

Introduzione In molte applicazioni, utilizzeremo batterie al litio come soluzioni di alimentazione. In questo tipo di applicazione, le due cose più importanti sono l’aumento di potenza e il caricabatteria. Questi due punti sono un prerequisito del sistema. Il tradizionale circuito di aumento di potenza e carica della batteria è solitamente diviso in due parti separate, il circuito sarà relativamente complicato da costruire. Il Monlytic Power Systems (MPS) MP2636 è un caricabatterie flessibile in modalità switch altamente integrato con gestione del percorso di alimentazione del sistema, progettato per batterie agli ioni di litio o ai polimeri di litio a cella singola utilizzate in un’ampia gamma di applicazioni portatili. È davvero semplice da usare, una volta collegata una batteria lipo, funzionerà come un power bank. Quando è presente un’alimentazione esterna da VIN, la batteria verrà caricata automaticamente e il led CHG si accenderà; quando non c’è alimentazione esterna, solo batteria sulla porta della batteria, il Boost sarà attivo. Specifica Tensione di ingresso modalità di carica (VIN): 4,5-6,0 V Tensione di uscita modalità boost (VOUT): 5 V Adatto per tensione della batteria: 4,2 V (batteria al litio da 3,7 V piena di 4,2 V) Modalità di carica Corrente di carica massima: 2,5 A Modalità boost Corrente di uscita massima: 2,5 A Frequenza di commutazione: 600 KHz Efficienza della modalità di ricarica: > 90% Efficienza della modalità boost: > 90% Supporta la protezione da sovraccarico della batteria Protezione della temperatura: più di 150 ℃, interruzione di corrente automatica Dimensioni: 35 * 30 mm/ 1,38 * 1,18 pollici Peso: 12 g Lista di spedizione MP2636 Modulo amplificatore di potenza e caricabatterie x1 Documenti Scheda tecnica schematica
