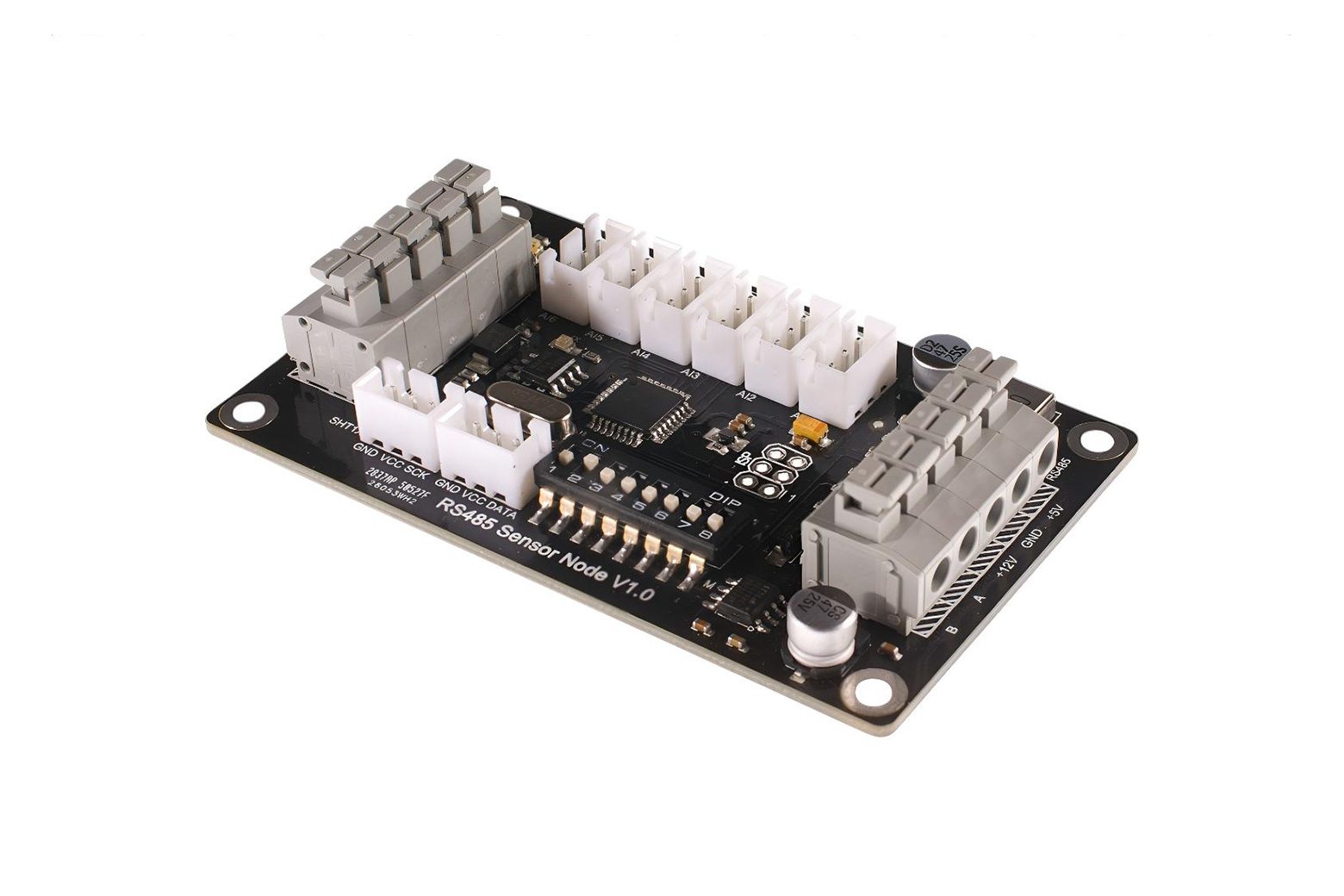

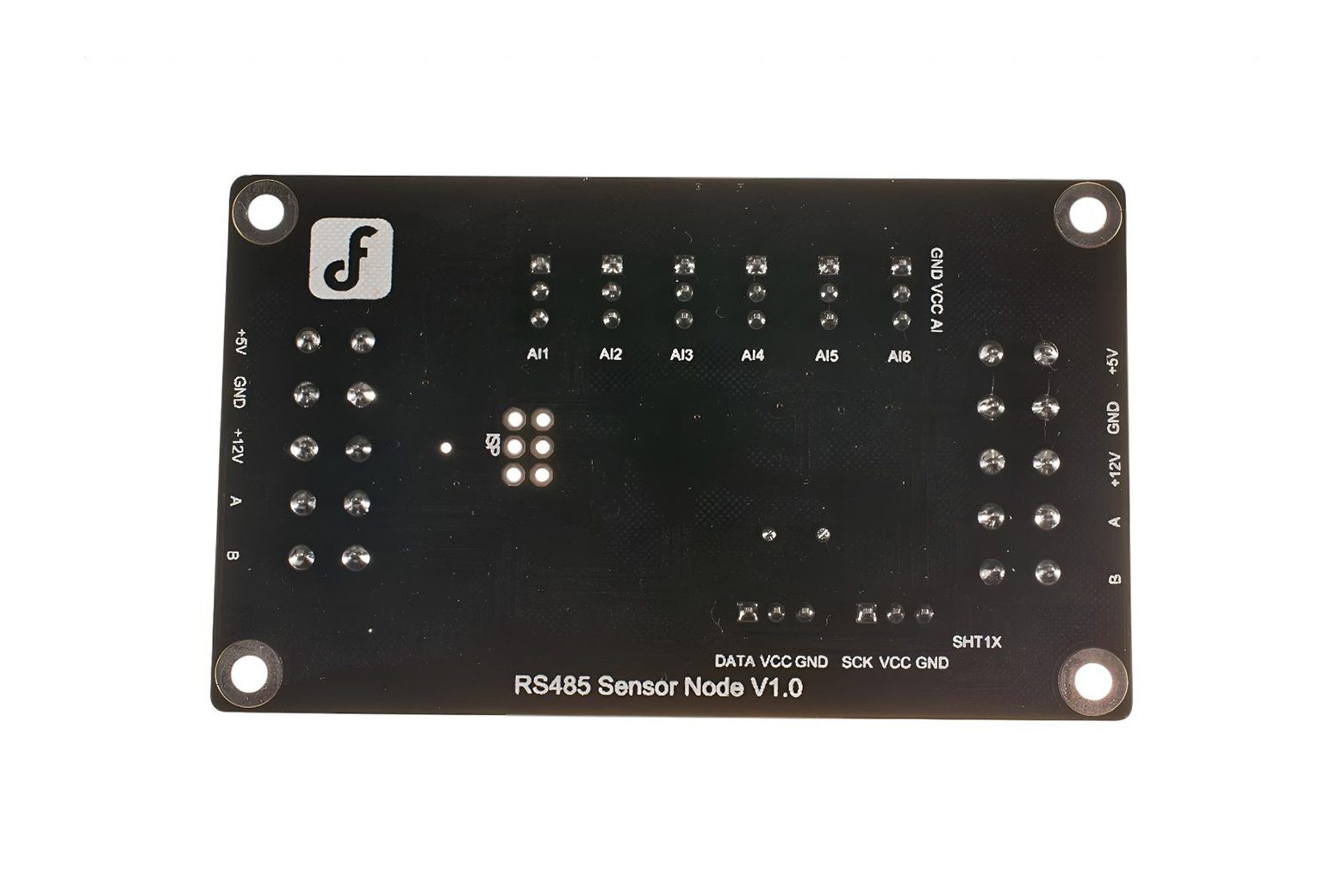

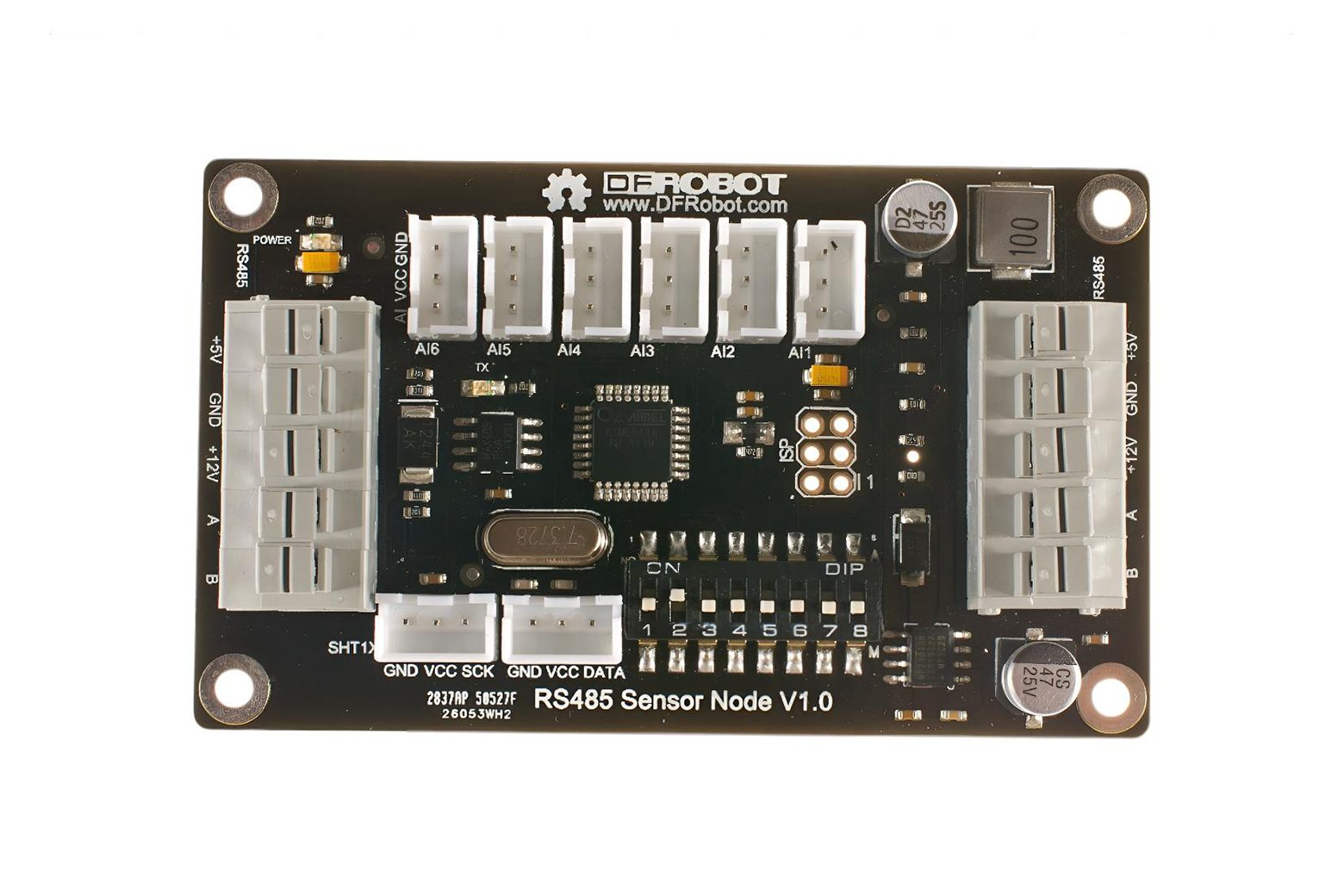

Nodo sensore RS485 V1.0 (fuori produzione) – DFR0233

Introduzione Questo modulo Nodo Sensore RS-485 può essere utilizzato in varie applicazioni come l’agricoltura intelligente, il monitoraggio ambientale, la domotica… ecc. È un dispositivo Internet delle cose. Questo nodo sensore RS-485 fornisce un ingresso analogico a 6 canali e 1 ingresso digitale di umidità e temperatura SHT1x. Il protocollo RS485 supporta fino a 254 nodi a 1200 m di distanza tra ciascun nodo. Ciò consente una copertura ad ampio raggio per il monitoraggio dell’ambiente. Un design senza viti consente un facile collegamento dei cavi senza scarse affidabilità e stabilità. Lo standard RS-485 viene utilizzato efficacemente su lunghe distanze e in ambienti elettricamente rumorosi. Più ricevitori possono essere collegati a tale rete in una configurazione lineare e multi-drop. Queste caratteristiche rendono tali reti utili in ambienti industriali e applicazioni simili. RS-485 consente la configurazione di reti locali economiche e collegamenti di comunicazione multidrop. Offre velocità di trasmissione dati di 35 Mbit/s fino a 10 me 100 kbit/s a 1200 m. Il bus RS-485 è il metodo di comunicazione più popolare nell’industria. Rispetto al bus RS-232, è in grado di trasferire informazioni a distanze maggiori a costi inferiori. Stabilire un “Internet delle cose” integrando RS-485 con Ethernet, che è ampiamente disponibile nel mondo, nella speranza che questo metodo coordini tutti i dispositivi con basso costo ed alta efficienza. Su DFRobot è disponibile anche un adattatore da USB a RS422/RS485 se non hai Arduino a portata di mano. Applicazioni Agricoltura intelligente Sicurezza pubblica Monitoraggio ambientale Salute individuale Domotica Specifiche MCU: Atmega8 Tensione di ingresso: 12 V Baud rate: 9600 Indirizzo slave disponibile: 0x01 – 0x7F Comunicazione RS-485 a lunga distanza, affidabile e stabile Connessione multipla (fino a 127 moduli) Premere per collegare i cavi, semplice e veloce 1 interfaccia SHT1x per sensore di umidità e temperatura Interfaccia sensore analogico a 6 canali 8 piccoli interruttori per impostare direttamente l’indirizzo slave Umidità: 0-100% RH (± 4,5% RH) Temperatura: -40-128,8 ℃ (± 0,5 ℃) Dimensioni: 82×50 mm (3,23×1,97″) Lista di spedizione Nodo sensore RS485 V1.0 x1 Documenti Wiki Doc Layout schematico Codice esempio Arduino
