OV9281 Modulo fotocamera con otturatore globale per – SEN0634

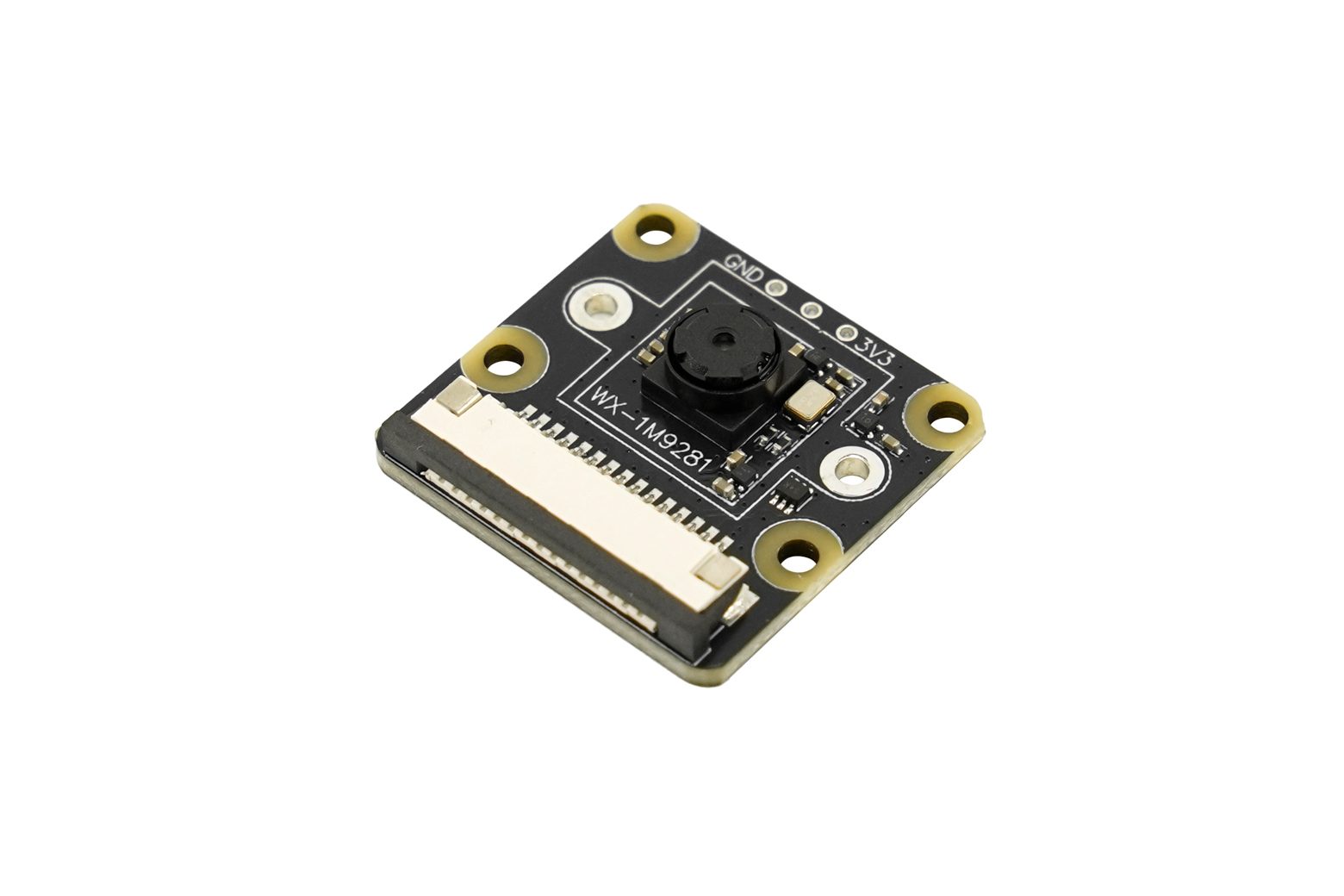

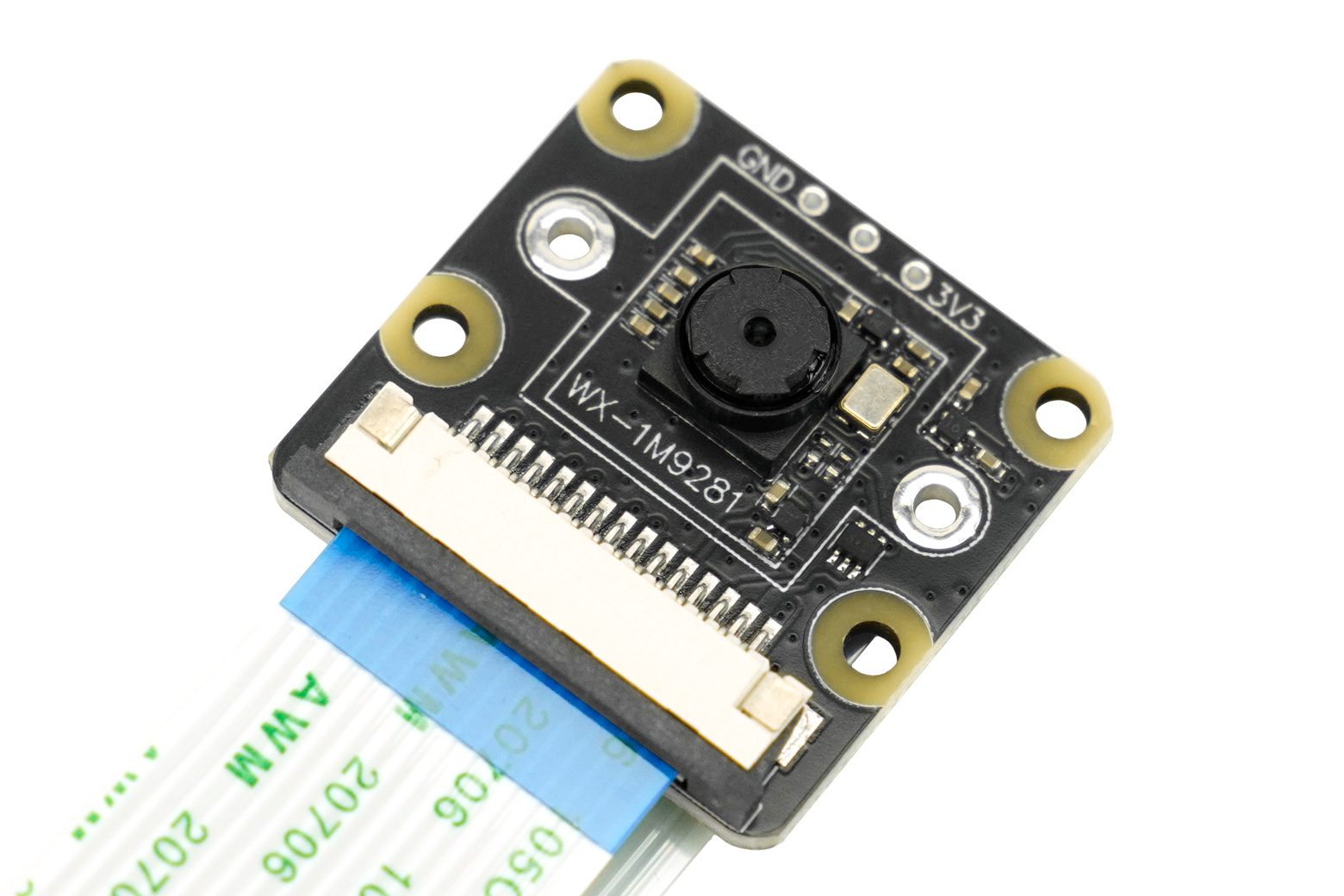

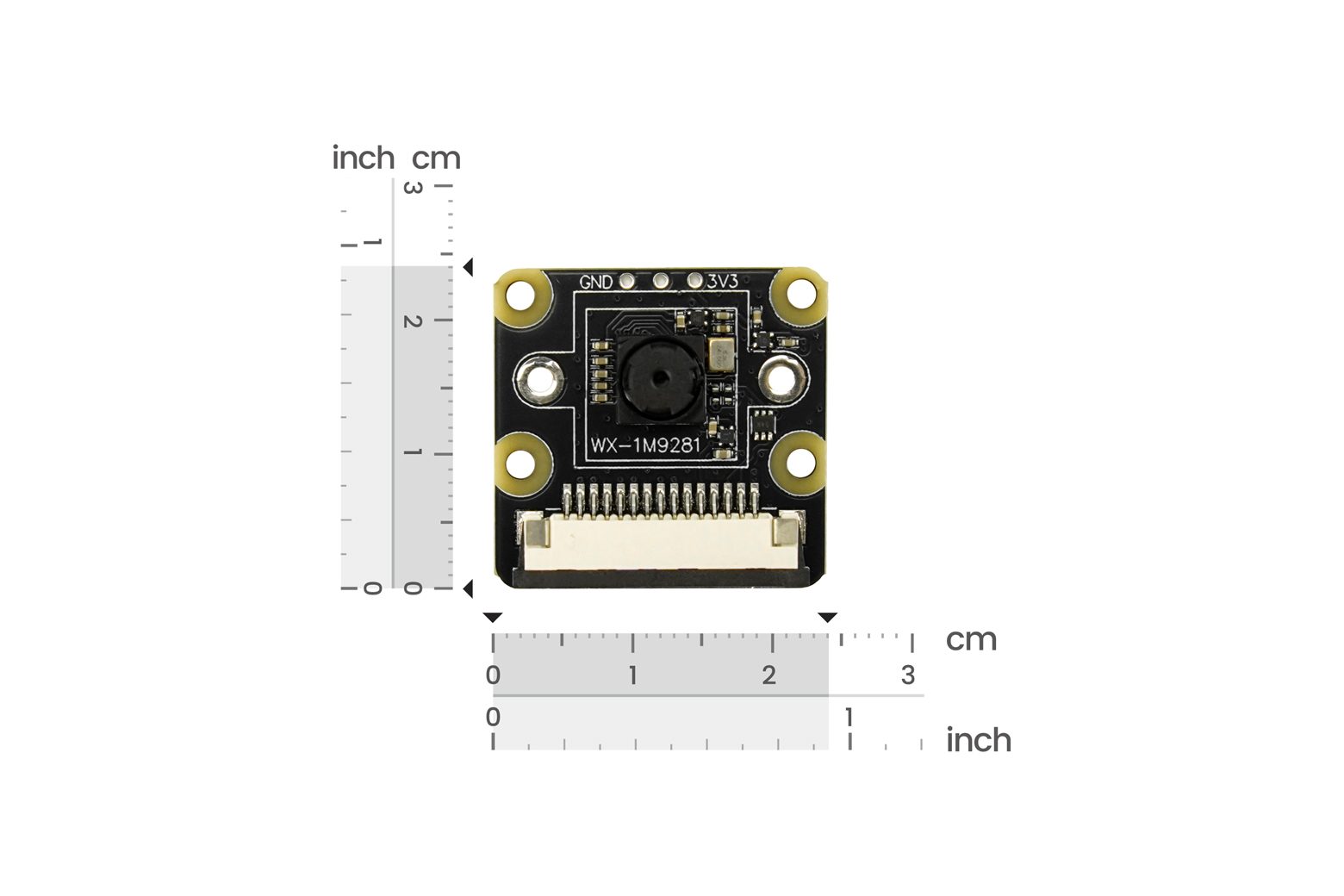

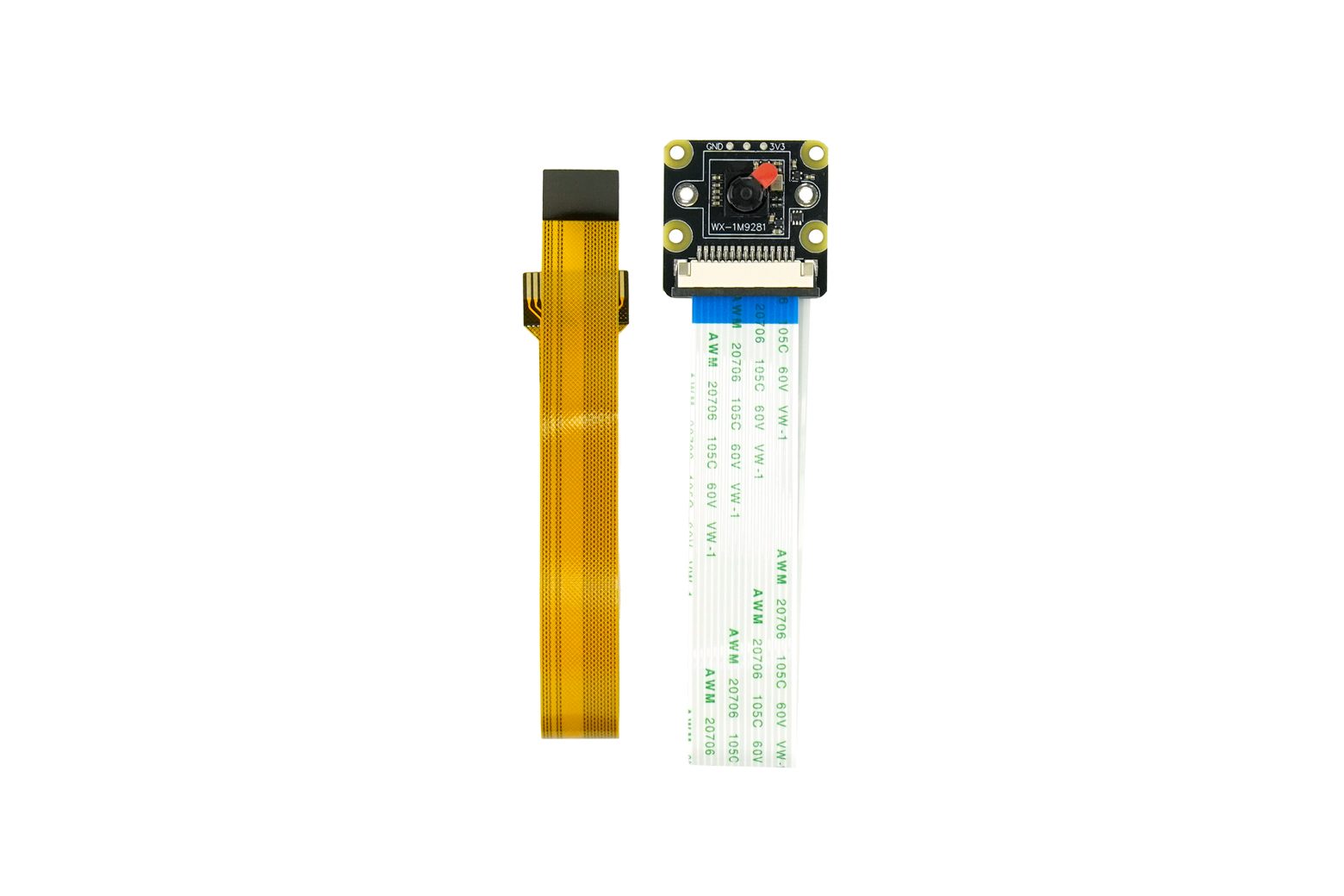

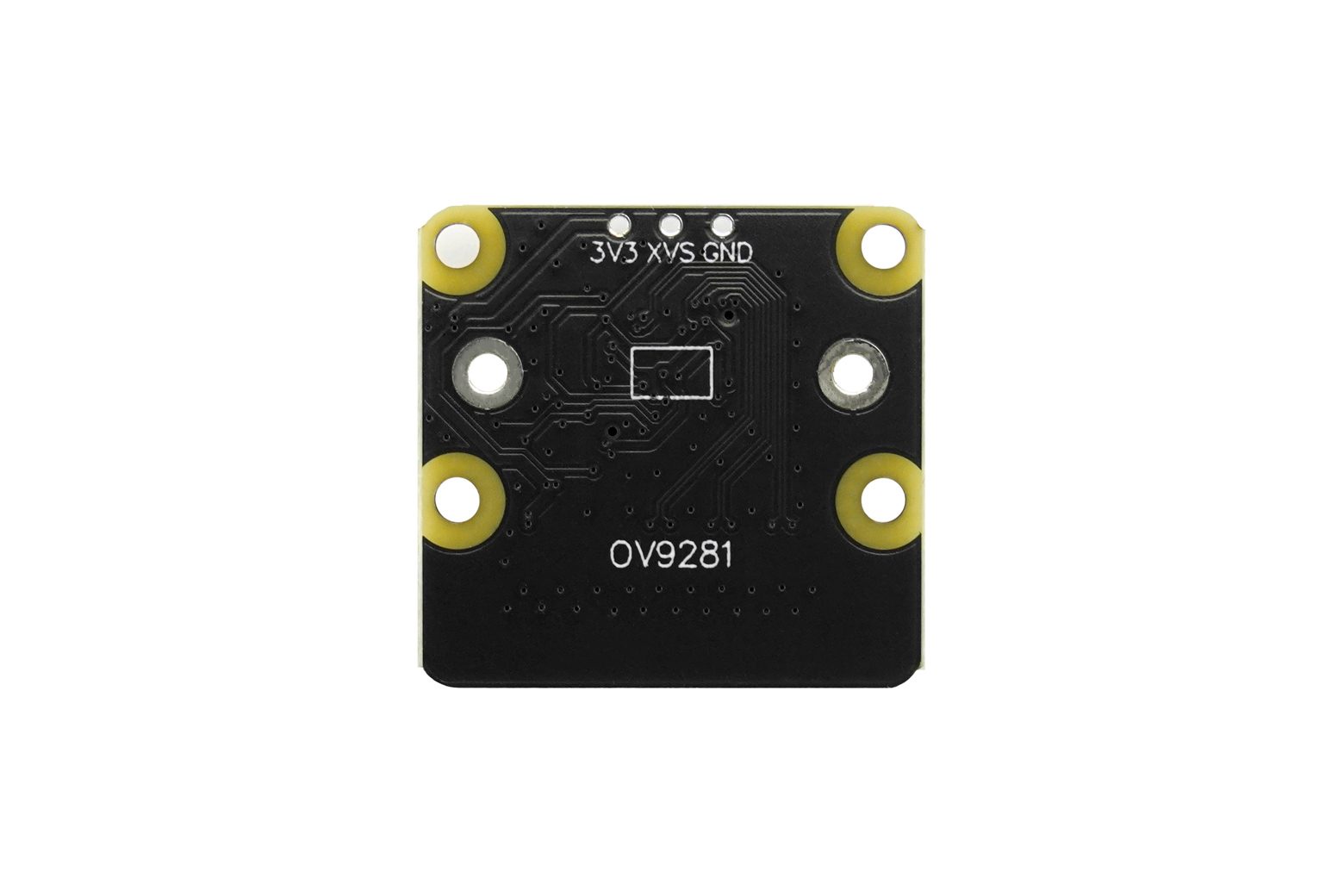

Introduzione Il modulo fotocamera con otturatore globale utilizza il chip fotosensibile OV9281, con dimensioni pixel di 3μm x 3μm e tecnologia OmniPixel3-GSTM. La tecnologia Global Shutter consente l’esposizione simultanea di tutti i pixel, eliminando la distorsione del movimento e migliorando la capacità di catturare con chiarezza oggetti in rapido movimento. La sua risoluzione 1280×800 e 1 milione di pixel garantiscono un’acquisizione di immagini dettagliata anche in ambienti con scarsa illuminazione, rendendolo ideale per applicazioni come il monitoraggio notturno e le riprese in interni dove le condizioni di illuminazione potrebbero non essere ottimali. Il design compatto del modulo include due cavi FPC per una facile connessione ai computer a scheda singola Raspberry Pi, facilitando una configurazione rapida senza acquisti aggiuntivi. Otturatore globale per una cattura nitida di oggetti in movimento L’otturatore globale consente alla fotocamera di catturare oggetti in rapido movimento, come le pale rotanti di una ventola, senza distorsioni o sfocature da movimento. A differenza delle fotocamere rolling shutter, che soffrono dell’”effetto gelatina”, l’otturatore globale cattura un’immagine completa in una sola volta, garantendo immagini nitide e non distorte anche in condizioni dinamiche. Ciò rende il modulo ideale per applicazioni di movimento ad alta velocità. Figura: Prestazioni della fotocamera con otturatore globale e fotocamera con otturatore scorrevole in condizioni di scarsa illuminazione con immagini ad alta risoluzione Grazie alle dimensioni dei pixel di 3μm x 3μm e alla tecnologia dell’otturatore globale, questa fotocamera eccelle in condizioni di scarsa illuminazione, offrendo immagini chiare e dettagliate dove altre fotocamere potrebbero avere difficoltà. La messa a fuoco fissa, l’elevata apertura f/2.0 e il filtro a infrarossi integrato lavorano insieme per fornire immagini nitide e di alta qualità in ambienti di illuminazione difficili, come la sorveglianza notturna e il monitoraggio di interni. Facile integrazione con Raspberry Pi Il modulo include due cavi FPC per una connessione perfetta al Raspberry Pi 4/Raspberry Pi 5, eliminando la necessità di cavi aggiuntivi. Questa funzionalità rende la configurazione semplice e comoda per gli utenti che lavorano con progetti basati su Raspberry Pi. L’interfaccia MIPI-CSI-2Lane garantisce una trasmissione dati ad alta velocità, rendendola adatta per applicazioni in tempo reale. Figura: Modulo fotocamera con otturatore globale compatibile con Raspberry Pi 4 e 5 Figura: Dimensione del modulo fotocamera con otturatore globale Figura: Tabella di selezione della fotocamera CSI Raspberry Pi Specifiche Chip fotosensibile: OV9281 in bianco e nero Pixel: 1 milione Dimensioni pixel del chip: 3umx3um Risoluzione: 1280×800 Tipo di fotocamera: bianco e nero Modalità otturatore: otturatore globale Modalità messa a fuoco: fuoco fisso Dimensioni CMOS: 1/4 di pollice Filtro infrarossi: integrato Apertura: 2.0 Focale lunghezza: 2,85 mm Campo visivo: 79,3° Distorsione: <1% Interfaccia: MIPI-CSI-2Lane Dimensioni lente: 6,5*6,5 mm Dimensioni PCB: 38*38 mm Elenco di spedizione OV9281-79 Fotocamera Raspberry Pi con otturatore globale da 1 MP x1 Cavo FPC da 15 pin a 15 pin x1 Cavo FPC da 15 pin a 22 pin x1 Documenti Tutorial OV9281 Scheda tecnica Schema interfaccia Specifiche del modulo Applicazioni Rilevamento dei gesti Tracciamento della testa e degli occhi Rilevamento della profondità e del movimento
