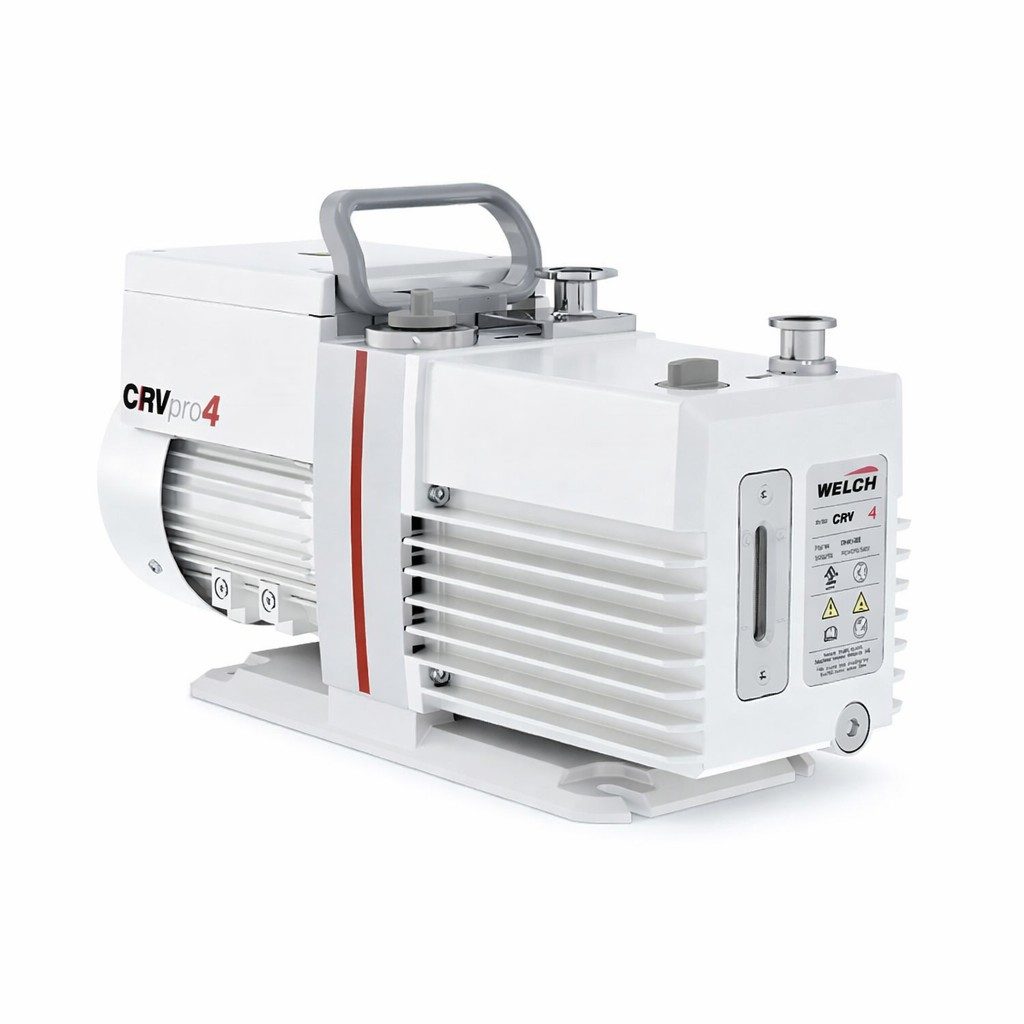

Pompa per vuoto a valvola rotativa, due stadi, 115 V / 230 V

Funzione e applicazioni

Pompa per vuoto rotativa a palette a due stadi adatta al funzionamento continuo nel campo del vuoto grossolano e fine.

Vantaggi

• La pompa è caratterizzata da un’elevata tolleranza al vapore acqueo e da un design compatto.
• Grazie al peso ridotto, alle dimensioni ridotte e all’elevata velocità di pompaggio, è ideale per l’uso in scuole e laboratori.
• La pompa richiede poca manutenzione, è compatta e convince per la sua silenziosità di funzionamento.
• Per ridurre il rischio di danni, il vetro spia dell’olio è integrato nell’alloggiamento.
• Il corpo della pompa è particolarmente facile da pulire.
• Poiché è incluso un cono standard NS 19, le camere a vuoto e i tubi di scarico con un giunto a presa NS 19 possono essere montati direttamente sulla pompa.

Dotazione e dati tecnici

Incluso nella consegna:

• 2 flange di collegamento DN 16 KF
• 1 anello di centraggio DN 16 KF
• 2 anelli di serraggio DN 16 KF
• 1 flangia adattatrice in acciaio inox DN 16 KF per portagomma con diametro esterno di 10 mm
• 1 flangia di adattamento in acciaio inossidabile DN 16 KF a cono standard NS 19/26
• Olio per pompa a vuoto, 2 × 1 l
• Filtro nebbie oleose per pompe rotative a palette DN 16 KF

Dati tecnici:

• Velocità di pompaggio a 50/60 Hz: 67/78 l/min
• Pressione finale DIN 28432: 2 × 10⁻³ mbar
• Pressione finale con zavorra di gas (totale): 7 × 10⁻² mbar
• Max. tasso di perdita della valvola di ingresso: 7 × 10⁻⁵ mbar l/s
• Tolleranza al vapore acqueo: 60 mbar
• Volume di riempimento dell’olio: 1150 ml
• Potenza motore: 370 W
• Tensione di alimentazione: 115 V / 230 V commutabile; 50/60 Hz

Nota:

Grazie agli adattatori inclusi nella fornitura, la pompa può essere utilizzata direttamente con la camera a vuoto con passanti elettrici (02668-01). Sono inoltre necessari la camera a vuoto con manopola e guarnizione in gomma (02668-10), opzionalmente il cilindro di protezione (02668-14) e la valvola di sfiato DN 10 (02668-06) con anello di tenuta DN 10 (02668-04) e un anello di serraggio DN 10 (02668-03).
