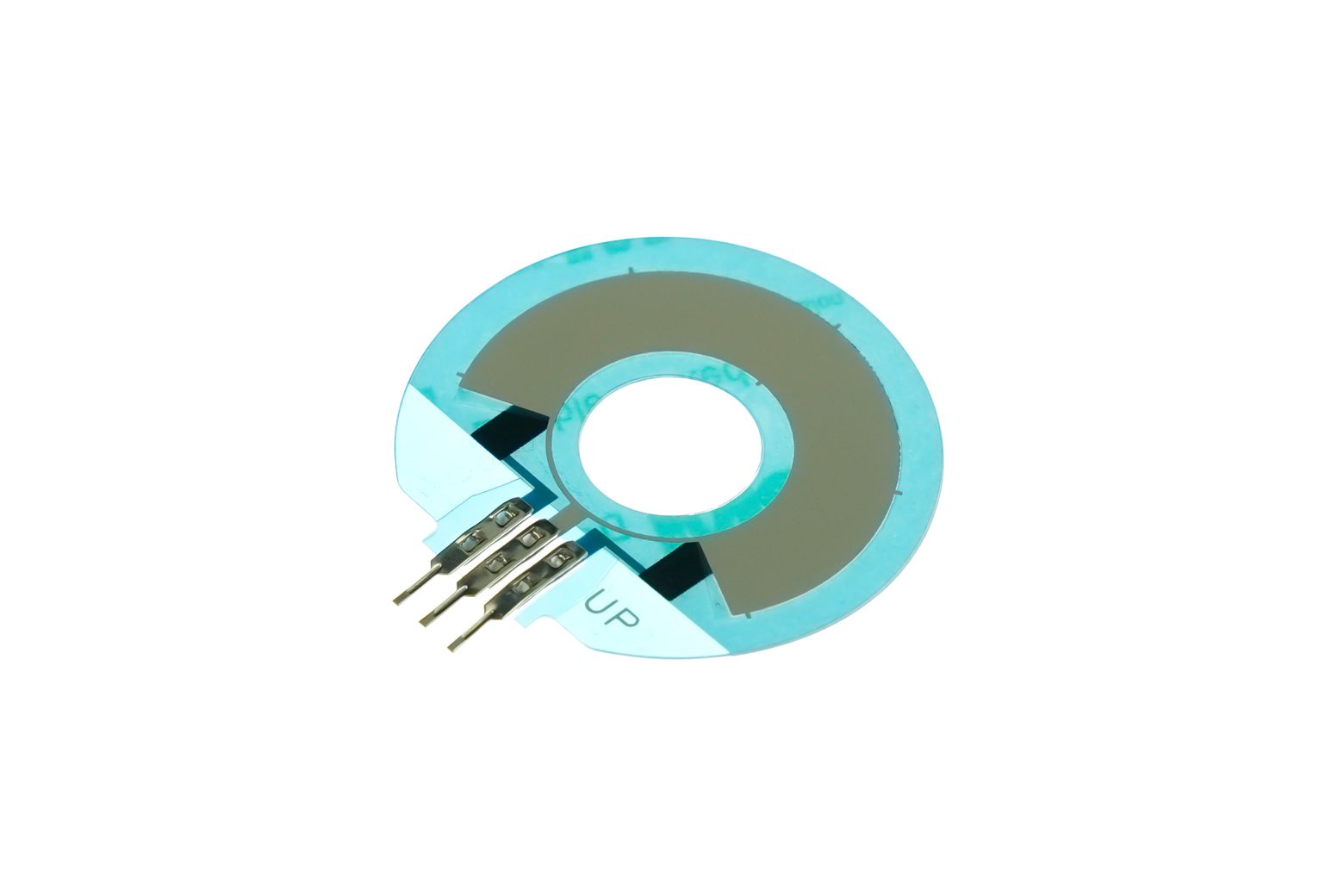

Potenziometro flessibile circolare ultrasottile – SEN0686

Introduzione Il potenziometro flessibile circolare è un componente avanzato di tracciamento della posizione progettato per superare le limitazioni fisiche degli interruttori meccanici tradizionali. Utilizzando materiali innovativi sensibili alla pressione a base di grafene all’interno di una struttura ultrasottile da 0,45 mm, questo sensore rotante a membrana converte la pressione fisica in un segnale di tensione lineare compreso tra 0,2 V e 0,8 V. A differenza delle controparti meccaniche ingombranti, questo dispositivo a pellicola resistiva offre un meccanismo di rilevamento basato sul contatto con un tempo di risposta rapido inferiore a 1 millisecondo e una forza di innesco bassa di 20 g. Progettato per l’affidabilità, il componente vanta una durata di vita superiore a 1 milione di cicli, rendendolo una soluzione essenziale per un feedback preciso dello spostamento angolare in ambienti con vincoli di spazio come sistemi di automazione industriale, robot di servizio e interfacce domestiche intelligenti. Costruzione avanzata in grafene per una maggiore durata Al centro di questo sensore di posizione a film sottile si trova un composito di pellicola di poliestere ecologica e grafene ad alta conduttività. Questa scelta di materiale risolve i problemi comuni associati all’usura meccanica e all’ossidazione dei contatti riscontrati nei potenziometri a film di carbonio standard. Eliminando le parti meccaniche in movimento, il componente elettronico flessibile garantisce stabilità del segnale e prestazioni costanti nell’uso a lungo termine, mantenendo una resistenza di contatto inferiore a 100 Ω anche dopo un funzionamento prolungato. Profilo ultrasottile da 0,45 mm per un’integrazione perfetta Con uno spessore di soli 0,45 mm, il potenziometro morbido è progettato per applicazioni in cui lo spazio verticale è fondamentale. Il suo fattore di forma flessibile consente alla striscia di rilevamento di adattarsi alle superfici curve, consentendo nuovi progetti di elettronica indossabile e controller ergonomici. L’installazione è semplificata grazie all’inclusione di un nastro adesivo posteriore per un montaggio rapido e terminali metallici saldabili, riducendo significativamente i tempi di assemblaggio rispetto ai componenti rigidi con foro passante. Diagramma dimensionale Metodo di applicazione della pressione Un controllo accurato si ottiene grazie alla capacità del sensore di emettere una tensione CC continua che corrisponde linearmente alla posizione del punto di pressione. Con un intervallo di pressione consigliato compreso tra 20 e 200 g, il rilevatore di spostamento angolare rileva con sensibilità i minimi cambiamenti di posizione. Questa linearità consente un’interpretazione precisa degli input dell’utente o dei movimenti meccanici, fornendo dati in tempo reale essenziali per i cicli di feedback in apparecchiature di precisione e dispositivi interattivi. Specifica Spessore: 0,45 mm Forza di attuazione: 20 g-50 g Pressione consigliata: 20 g-200 g Stantuffo consigliato: Molla curva/Punta in gomma D3 Pressione Metodo di applicazione: Piastra a molla/Molla/Blocco peso Resistenza di contatto: <100Ω Resistenza allo stato off: Infinito (V1-V0, V1-V+) Tempo di attivazione: 1 milione di cicli (pressione flessibile normale) Tempo di risposta: ＜1ms Temperatura di funzionamento: -20℃ ~ +65℃ Lista di spedizione Potenziometro flessibile circolare x1 Applicazioni Robotica: rilevamento dell’angolo del giunto e feedback soft-touch. Interfacce HMI: manopole del volume personalizzate, dimmer di illuminazione o rotelle di scorrimento su superfici curve. Gaming: creazione di trigger a profilo ultrabasso o pad di input circolari. Dispositivi IoT: monitoraggio della posizione in serrature intelligenti o regolatori di valvole. Indossabili: integrazione in indumenti o accessori per il rilevamento dei gesti.
