Proto Board – DFR0481

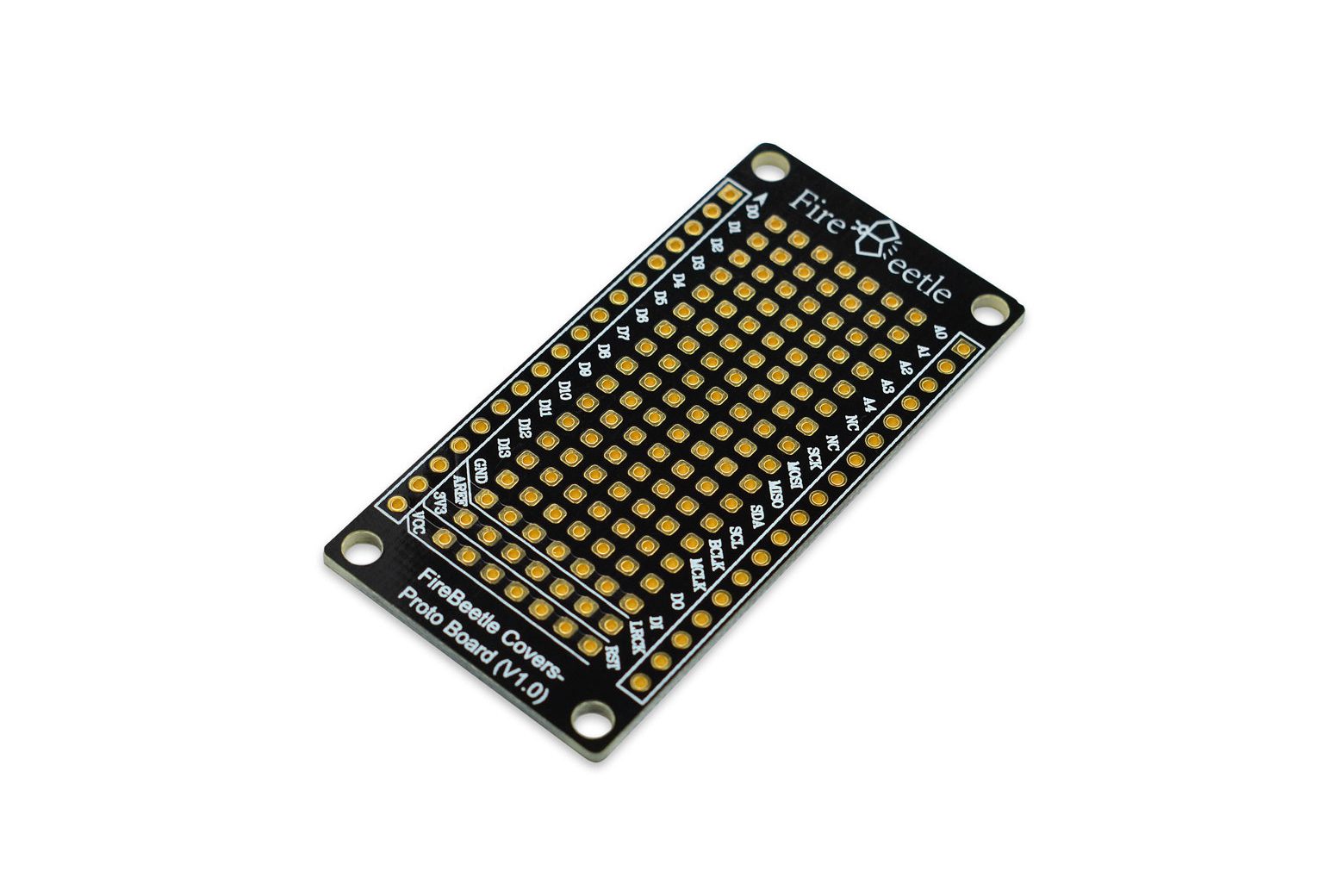

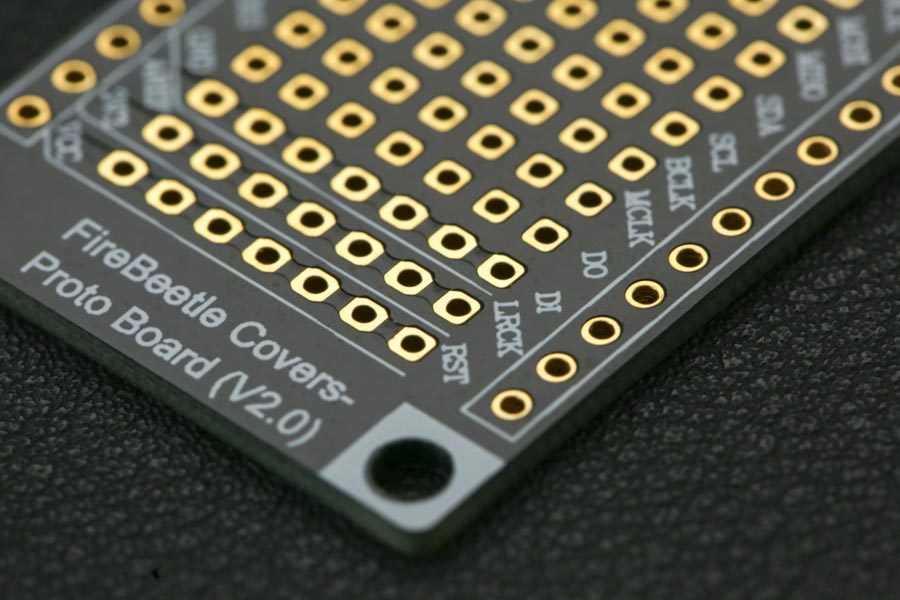

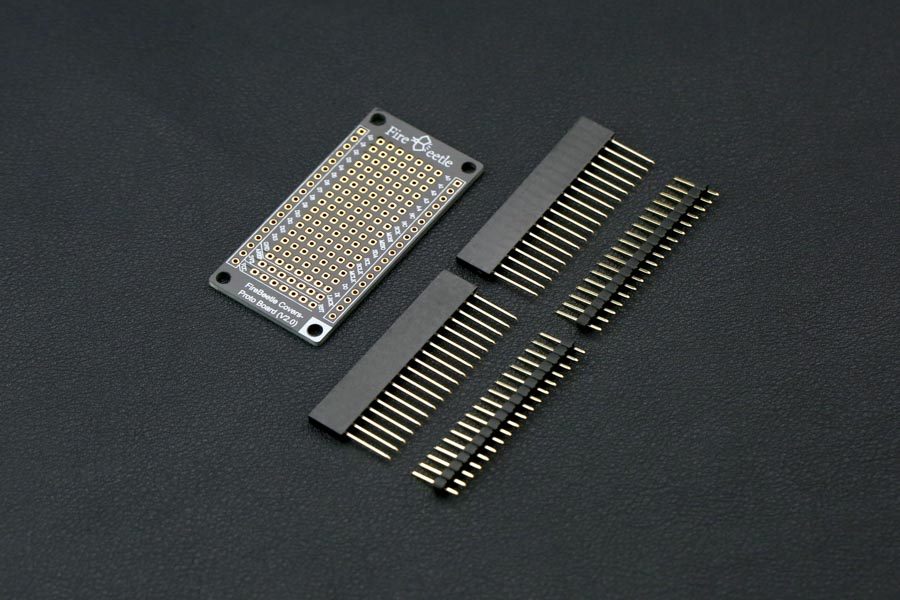

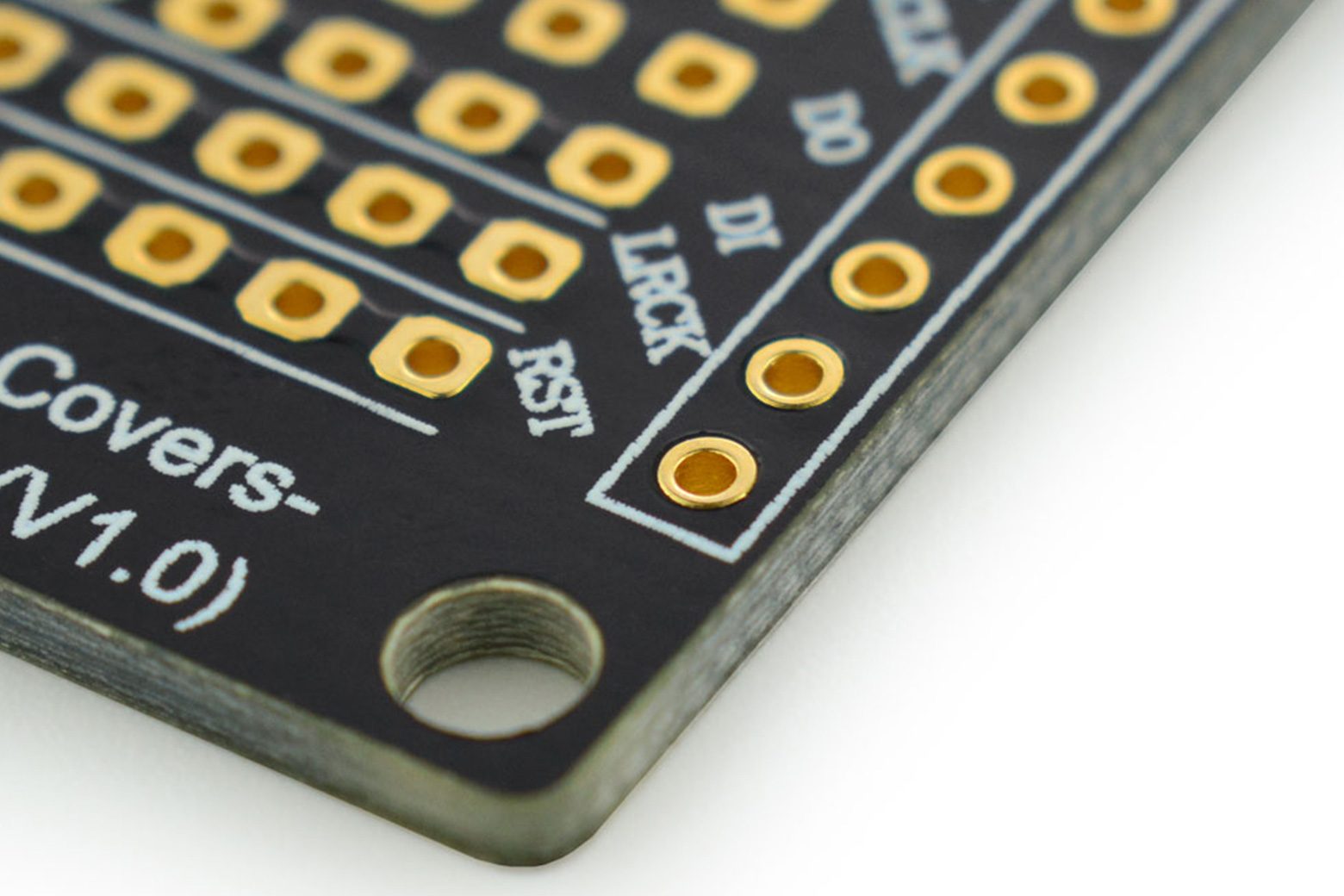

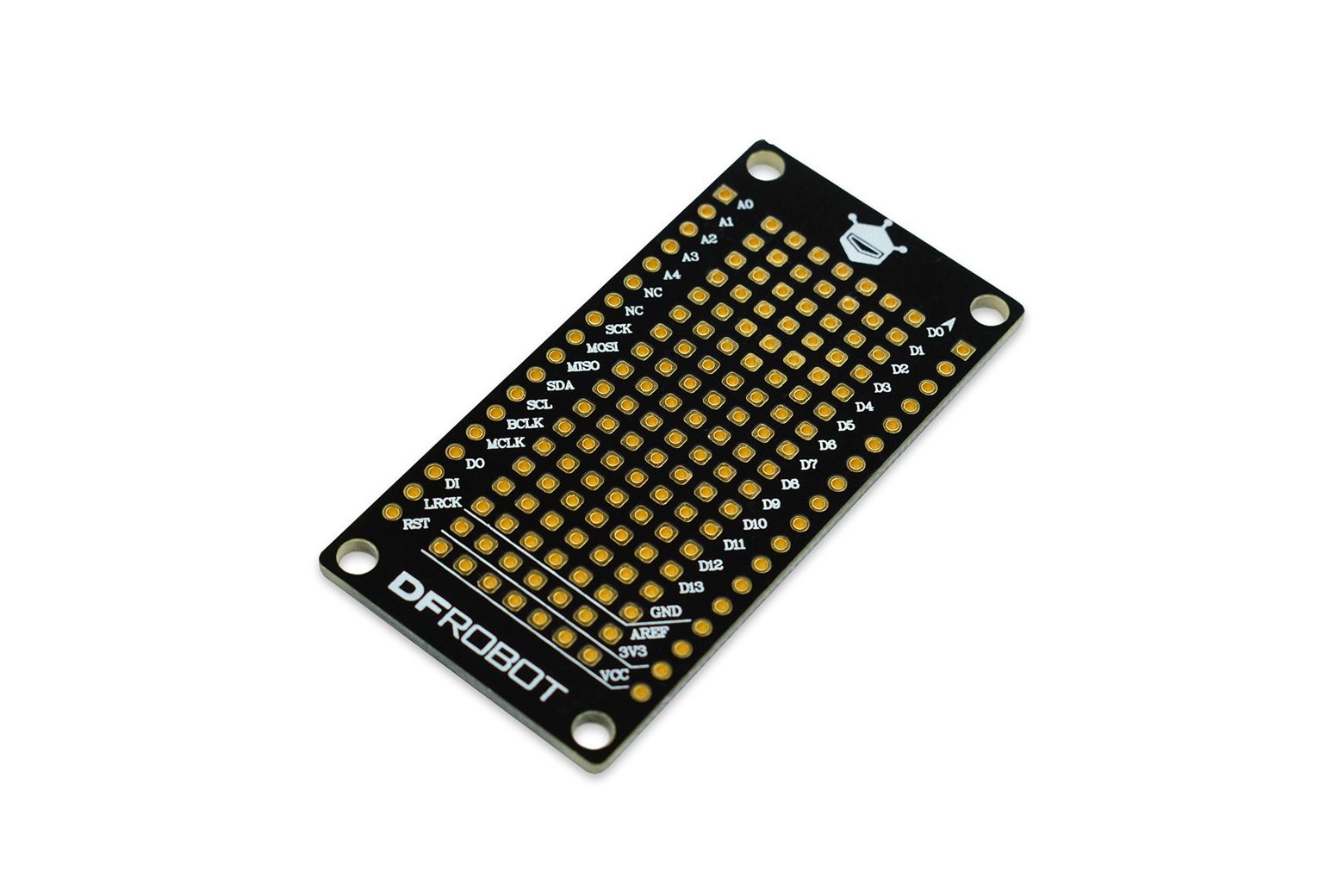

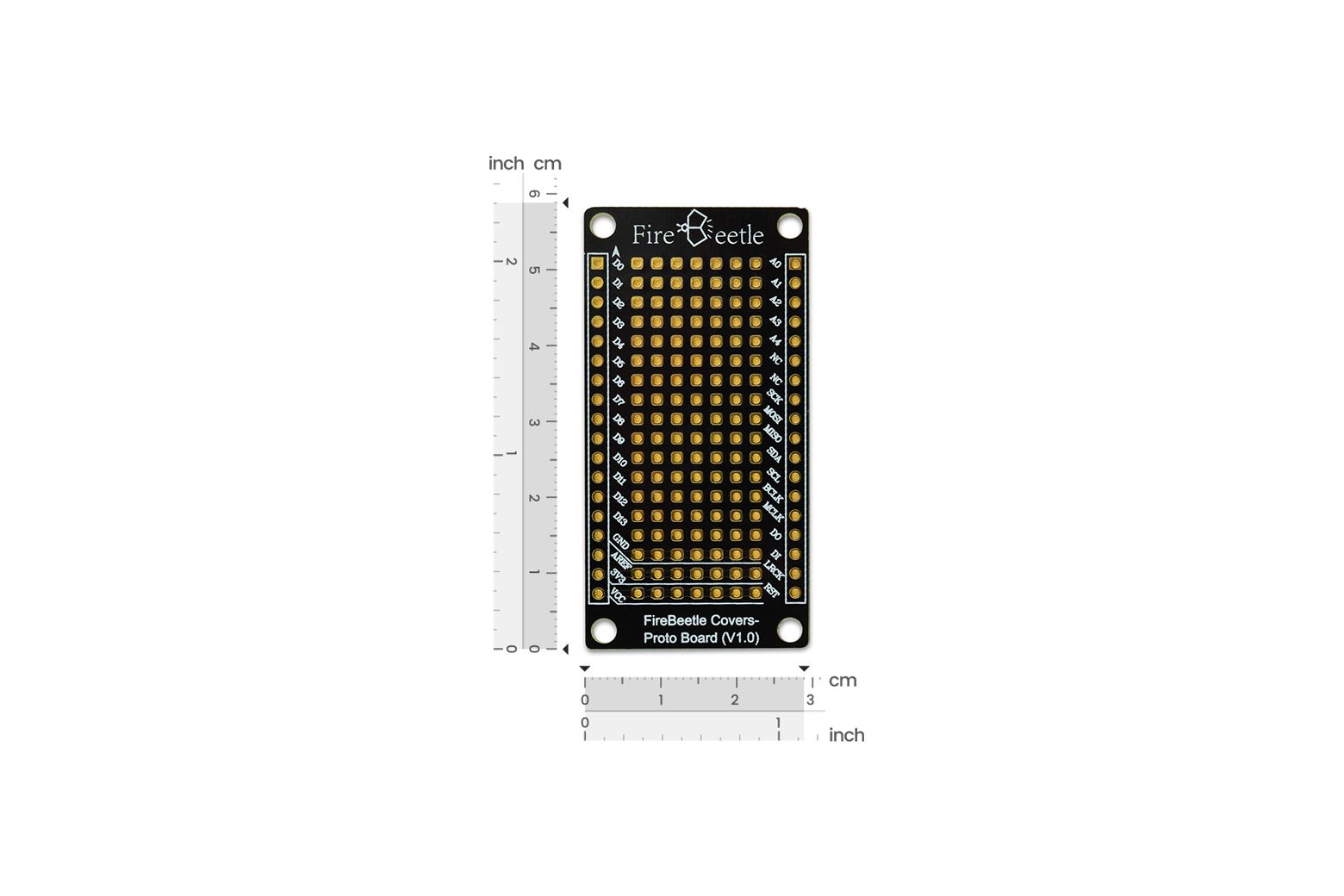

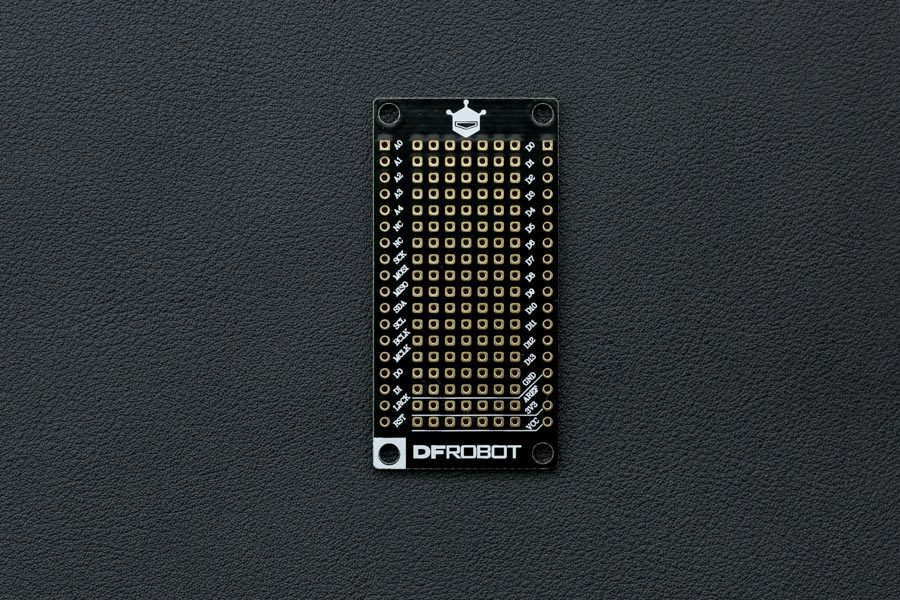

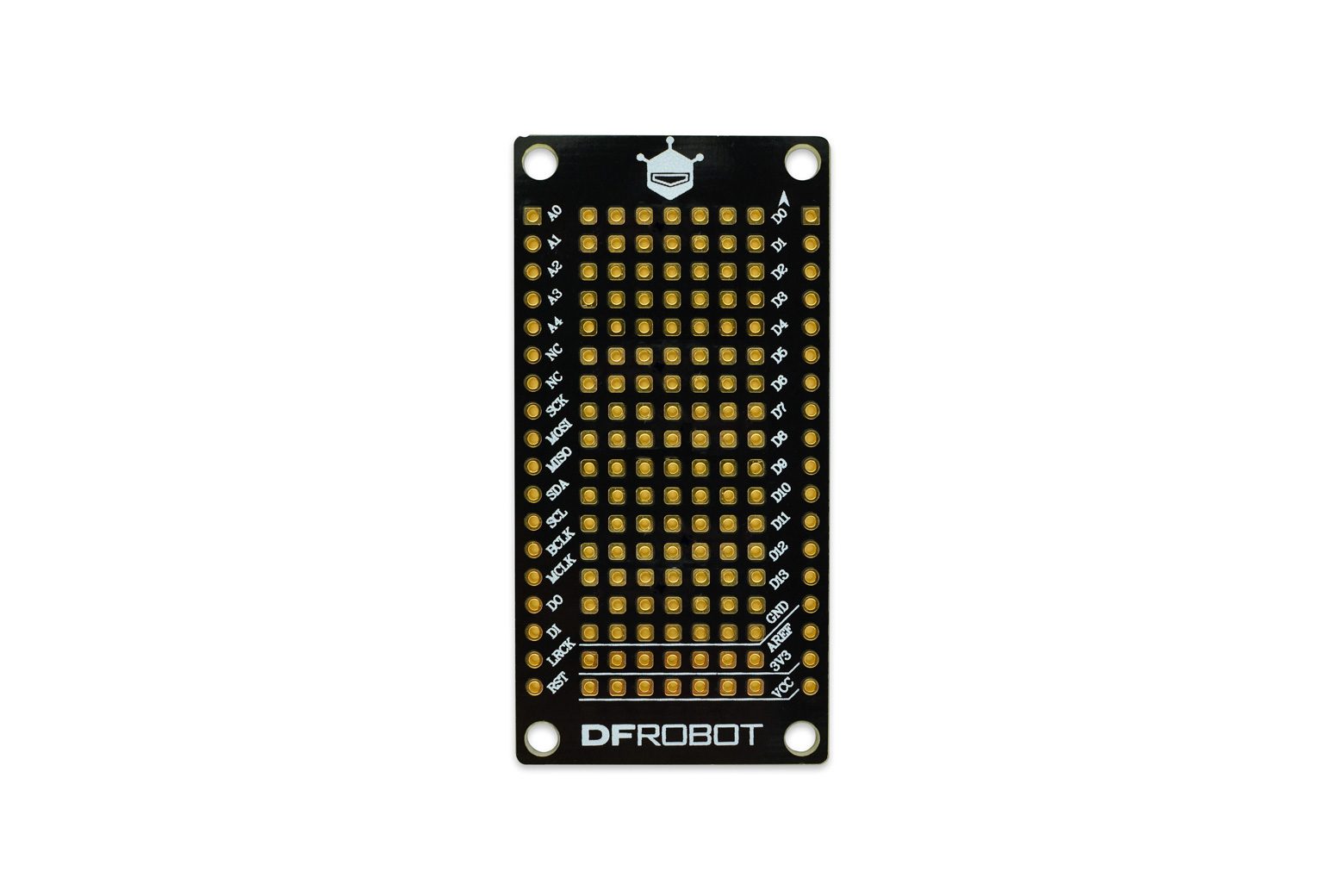

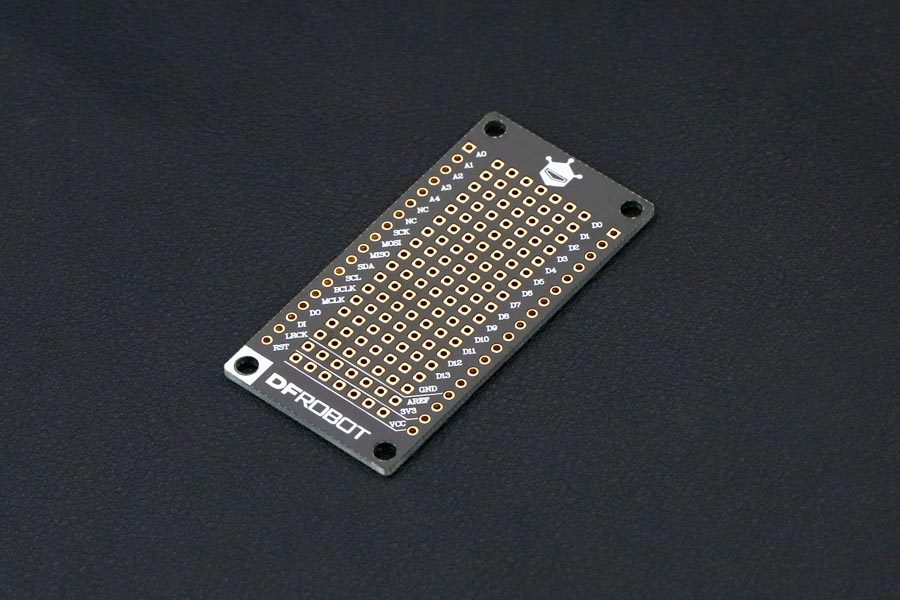

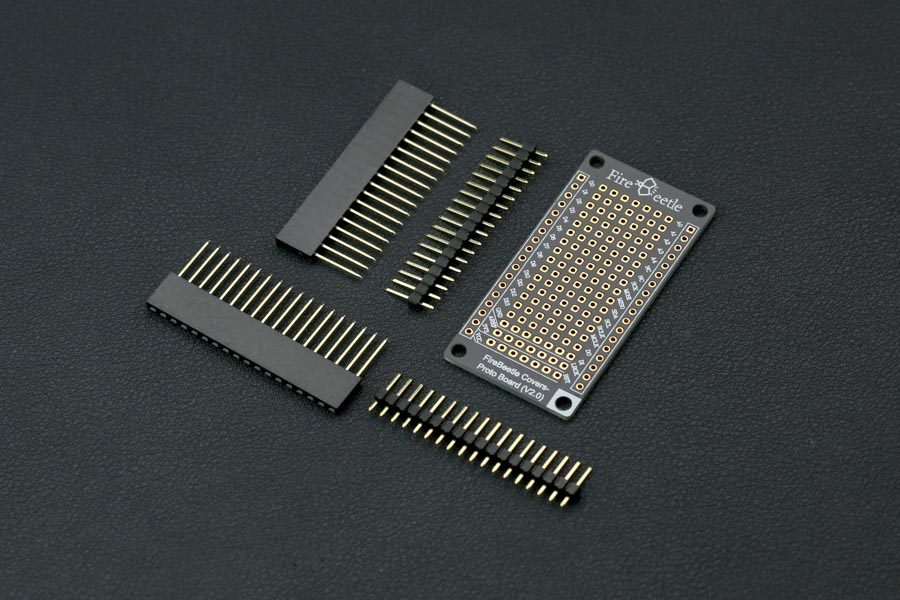

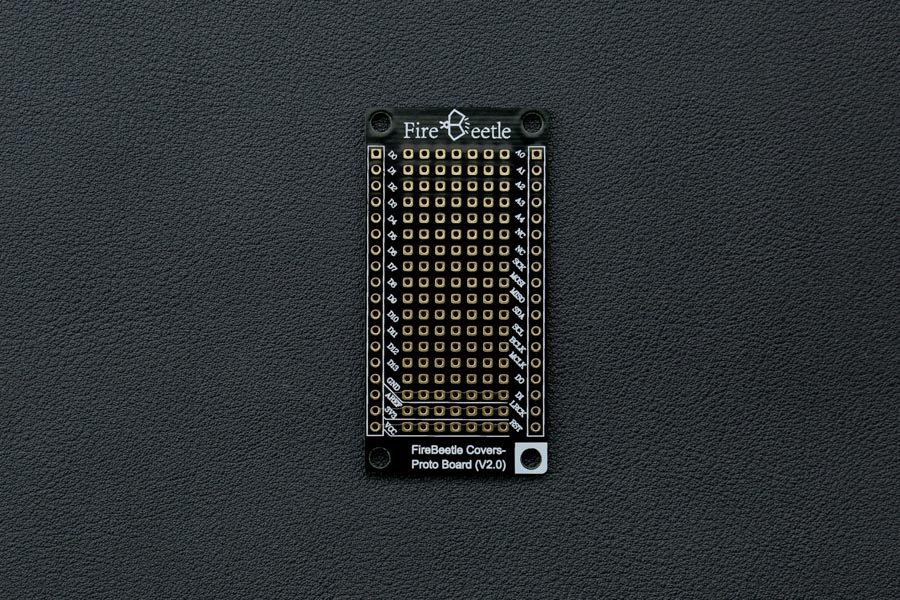

Introduzione La serie DFRobot FireBeetle è il microcontrollore a basso consumo energetico progettato intenzionalmente per l’Internet delle cose (IoT). I microcontrollori della serie mirano a nodi IoT a basso consumo energetico, contribuendo a costruire la piattaforma hardware IoT in modo rapido e conveniente. Esistono tre tipologie di FireBeetle, contenenti Schede (controllo principale), Cover (schede di espansione) e relativi Accessori. Proto Board è compatibile con i prodotti della serie FireBeetle. Nella scheda sono presenti fori di saldatura generali 14×7 da 2,54 mm con spaziatura standard. Le schede di prototipazione si collegano a una scheda master con piastre di saldatura VCC, 3,3 V e GND. Queste caratteristiche di Proto Board lo rendono un veicolo ideale per saldare qualsiasi componente elettronico. Inoltre, le porte compatibili con altri progetti di FireBeetle lo rendono la scelta migliore per i prototipi di circuiti overlay. Progetto di connessione FireBeetle 1. Come creare una luce colorata intelligente Oggi ti insegneremo come creare una luce colorata intelligente basata sul microcontrollore IOT FireBeetle ESP32. Hardware richiesto: Breakout LED RGB (5050) Triodo NPN×1 Microcontroller IOT FireBeetle ESP32 (supporta Wi-Fi e Bluetooth) ×1 FireBeetle Covers-Proto Board ×1 Encoder rotativo EC11J×1 BME280 ×1 Progetto 2. Come realizzare un contapassi utilizzando la scheda FireBeetle-ESP32 Lo strumento non solo può registrare i passi (e le calorie) in tempo reale, ma mostra tempo. La particolarità è che il formato di visualizzazione è puntatore. Hardware necessario: Microcontroller IOT FireBeetle ESP32 (supporta Wi-Fi e Bluetooth) FireBeetle Covers-Proto Board Gravity I2C OLED-2864 Display 10 DOF Mems IMU Sensor Project 3. Tutorial applicativi della scheda FireBeetle – ESP32 BLE: Smarten a Plugboard Quello che hai visto è un plugboard intelligente convertito dalla scheda master ESP32 e controllato da BLE di ESP32. Hardware richiesto: Alimentatore USB Adattatore da parete 5 V a 2,5 A (standard UE) Microcontroller IOT FireBeetle ESP32 (supporta Wi-Fi e Bluetooth) Coperture FireBeetle-Gravity I/O Schermo di espansione Coperture FireBeetle-Proto Board Gravity: modulo relè digitale 5A Pulsante BLE Beetle 8 Crust stampato con stampante 3D Caratteristiche Compatibile con i prodotti della serie DFRobot FireBeetle, plug and play Conveniente Dimensioni ridotte, comodo da installare Specifiche Piastra di saldatura generale 14×7 da 2,54 mm Dimensioni: 29,00×58,00 mm/ 1,41×2,28 pollici Peso: 18 g Elenco di spedizione FireBeetle Covers-Proto Board x1 18 pin-2,54 mm pin x4 18 pin-2,54 mm lungo pin header x4 Documenti Layout schematico
