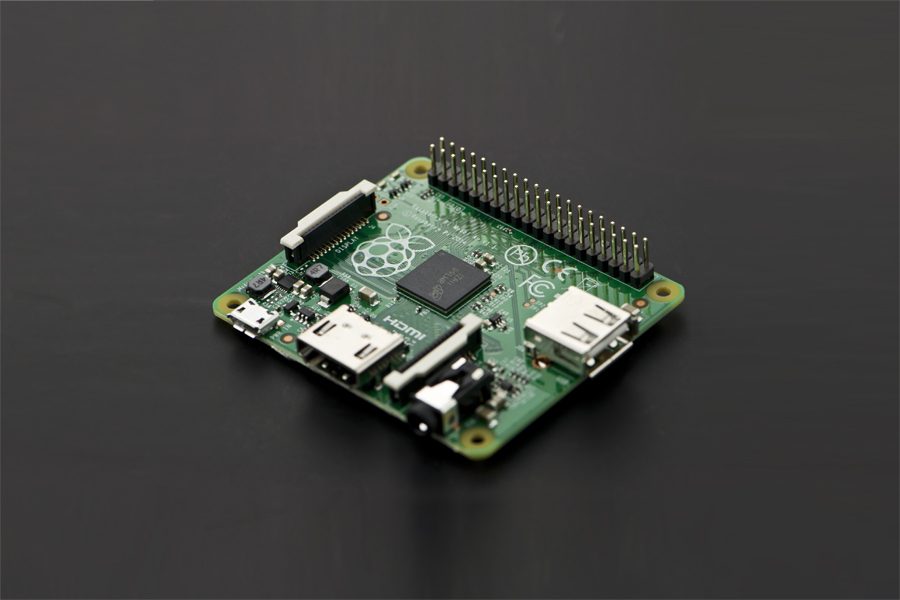

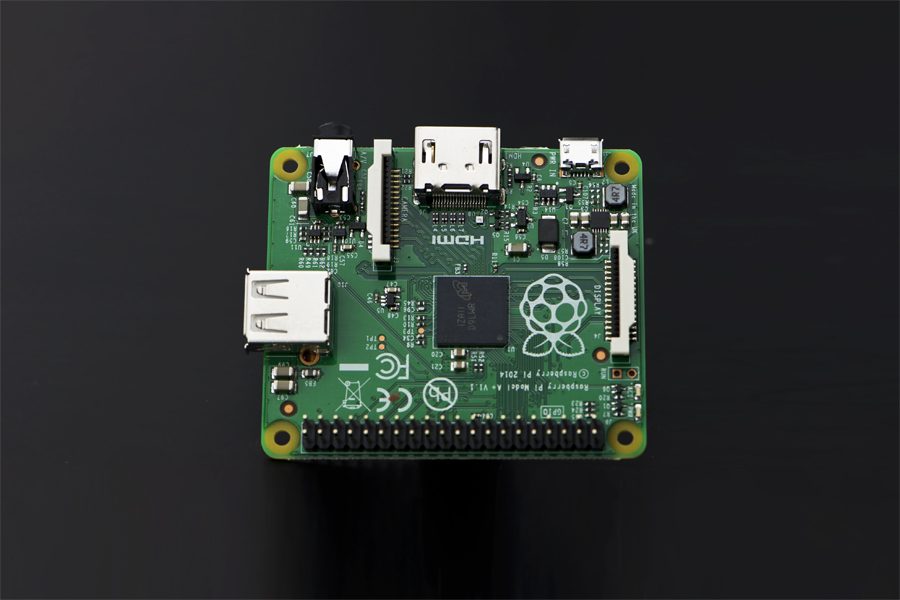

Raspberry Pi 1 Modulo A+(fuori produzione) – DFR0344

Introduzione Questo Raspberry Pi è fuori produzione, consigliamo Raspberry Pi 3 Modello B come sostituto adeguato. Il Raspberry Pi Modello A+ è una piccola scheda per computer che diventa operativa quando vengono aggiunti tastiera, mouse, display, alimentatore e scheda MicroSD con sistema operativo installato. È la variante a basso costo del Raspberry Pi. È stato rilasciato per sostituire il modello A originale nel novembre 2014. Rispetto al modello A presenta le seguenti caratteristiche: Più GPIO. L’intestazione GPIO è cresciuta fino a 40 pin, pur mantenendo la stessa piedinatura per i primi 26 pin del modello A e B. Micro SD. Il vecchio zoccolo per scheda SD ad attrito è stato sostituito con una versione micro SD push-push molto più gradevole. Consumo energetico inferiore. Sostituendo i regolatori lineari con quelli a commutazione abbiamo ridotto il consumo energetico tra 0,5 W e 1 W. Audio migliore. Il circuito audio incorpora un alimentatore dedicato a basso rumore. Fattore di forma più piccolo e più ordinato. Abbiamo allineato il connettore USB con il bordo della scheda, spostato il video composito sul jack da 3,5 mm e aggiunto quattro fori di montaggio posizionati ad angolo retto. Il modello A+ è circa 2 cm più corto del modello A. Consigliamo il modello A+ per progetti integrati e progetti che richiedono un consumo energetico molto basso e che non richiedono Ethernet o più porte USB. Specifiche Processore Broadcom BCM2835 ARM1176JZFS da 700 MHz con FPU e GPU dual-core VideoCore IV La GPU fornisce Open GL ES 2.0, OpenVG con accelerazione hardware e decodifica ad alto profilo 1080p30 H.264 La GPU è in grado di raggiungere 1 Gpixel/s, 1,5 Gtexel/s o 24 GFLOP con filtro texture e infrastruttura DMA 256 MB Uscita video SDRAM HD 1080p Uscita video composito (PAL/NTSC) Uscita audio stereo Presa video/audio HDMI 1.3 e 1.4 Presa jack uscita audio/video composito a 4 poli da 3,5 mm 1 presa USB 2.0 Connettore MPI CSI-2 a 15 vie per videocamera Raspberry Pi HD (775-7731) Display a 15 vie Connettore interfaccia seriale Presa per scheda MicroSD Si avvia dalla scheda MicroSD, esegue una versione di il sistema operativo Linux (vedere la nota sotto) Header a 40 pin per GPIO e bus seriali (compatibile con Raspberry Pi Modello A header a 26 pin) Footprint dell’header per connettore JTAG Alimentazione: +5 V a 2 A tramite presa microUSB Dimensioni: 66 x 56 x 14 mm Elenco di spedizione Raspberry Pi 1 Module A+ x1 Documenti Sito ufficiale Raspberry Pi 1 Module A+ Guida rapida Creazione di una scheda di avvio Raspberry Pi Foundation
