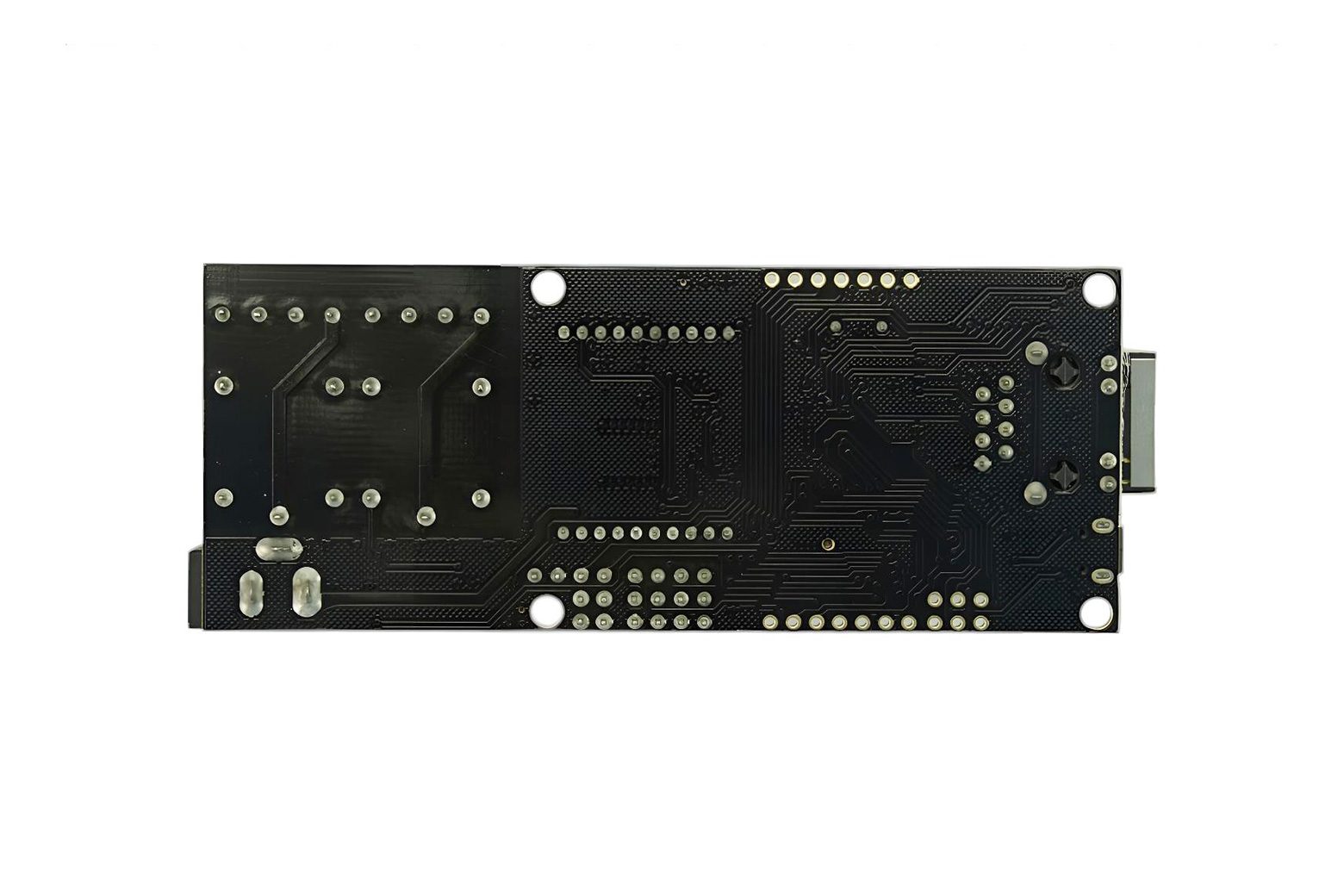

Relè Xboard: un relè controllato da Ethernet – DFR0222

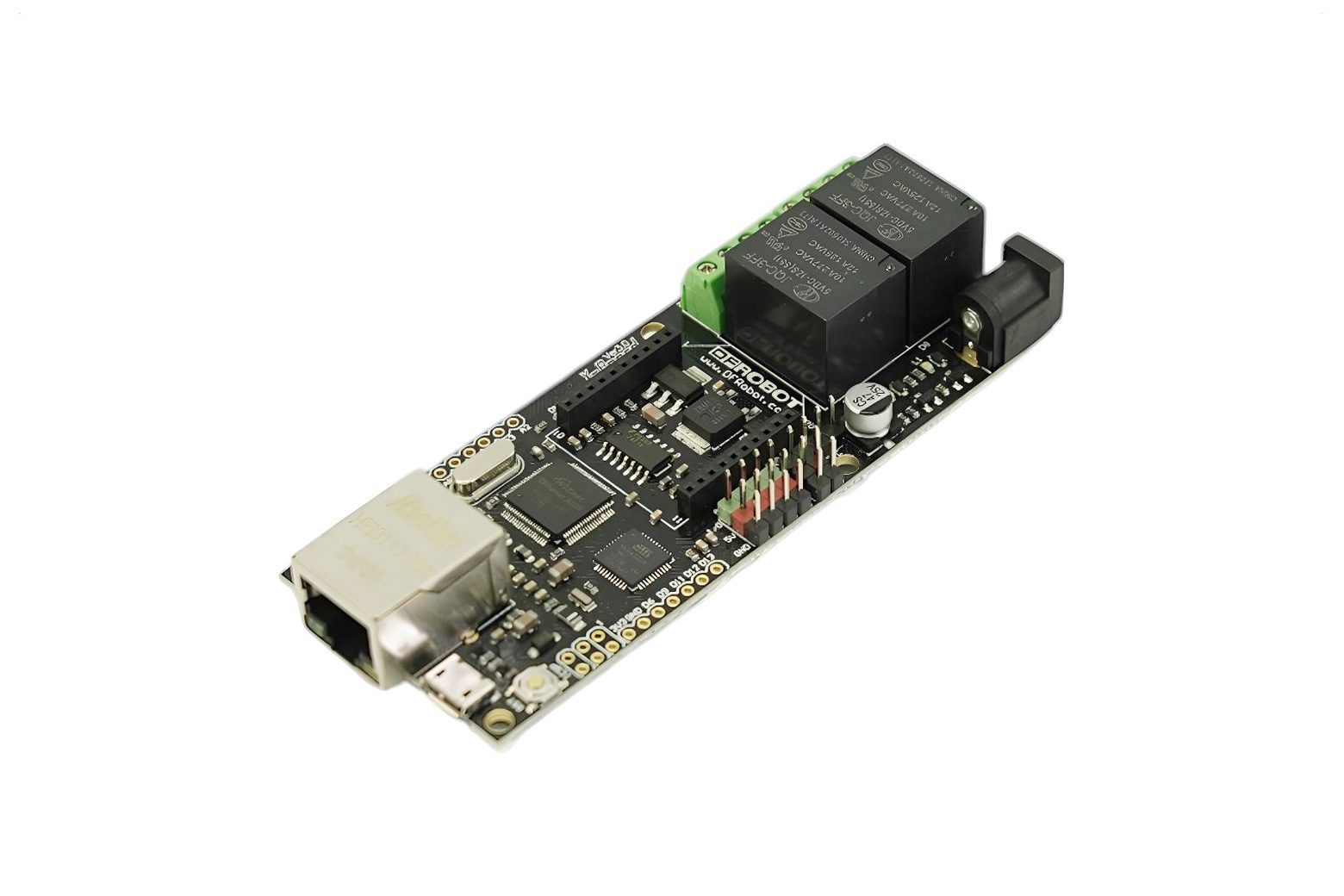

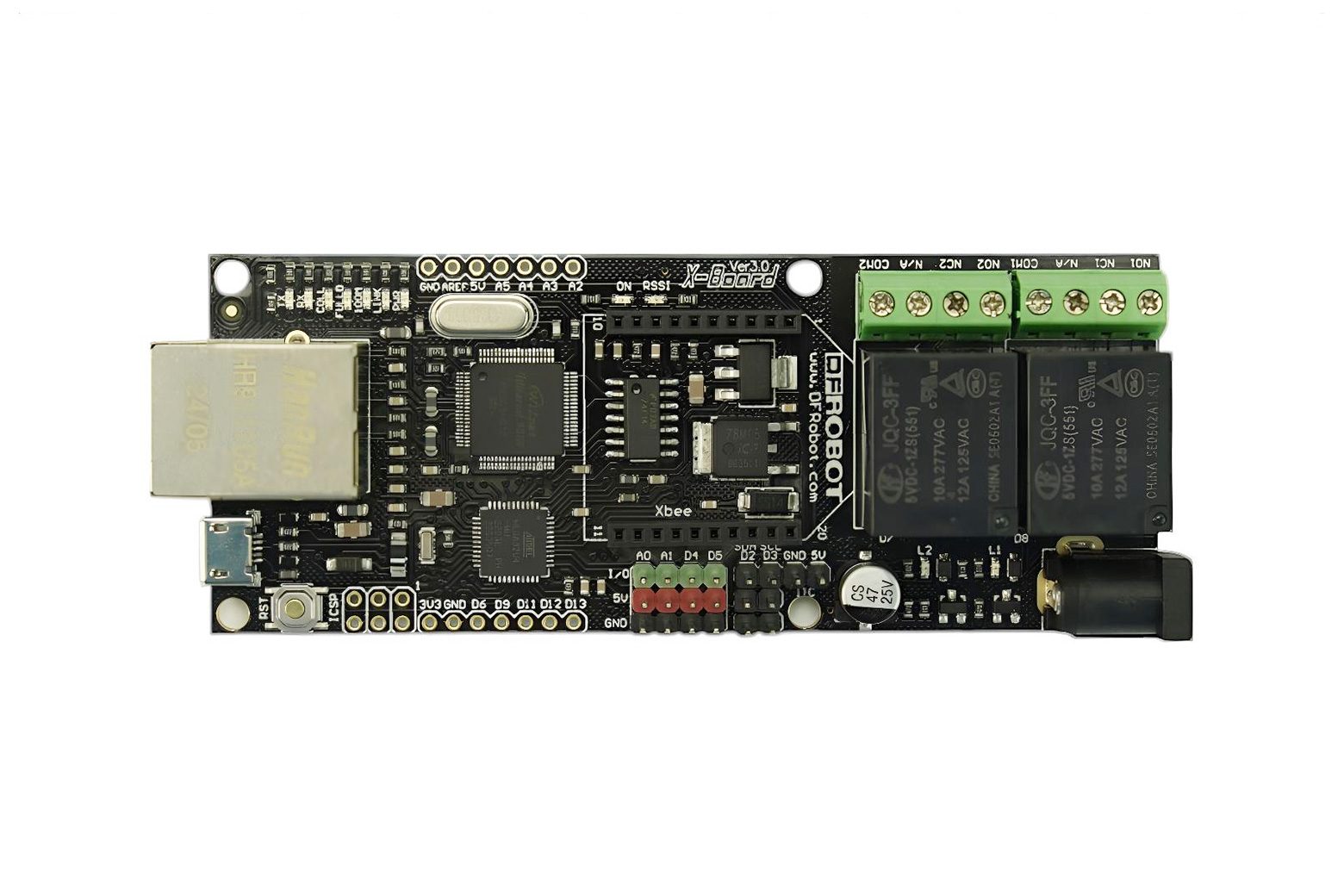

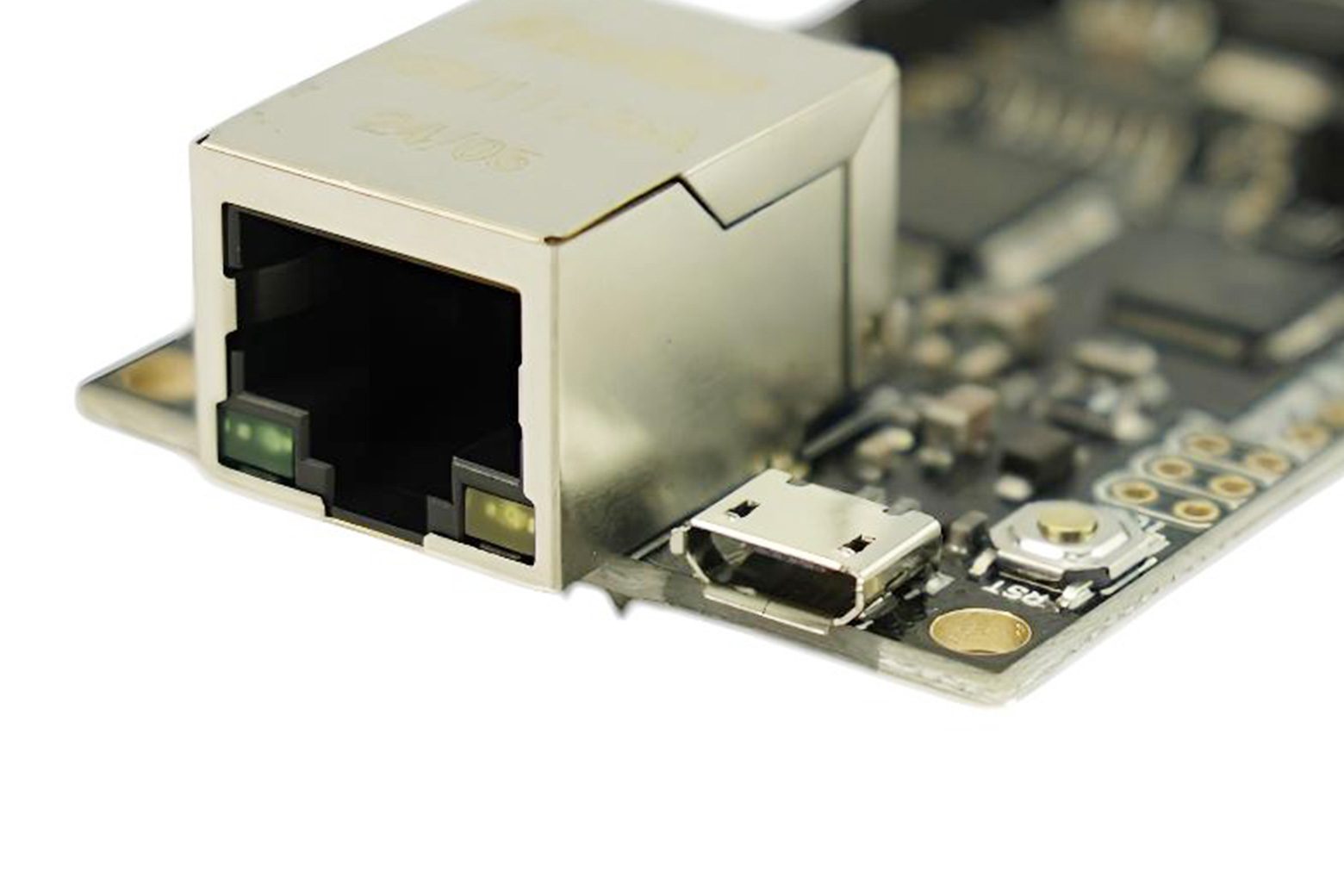

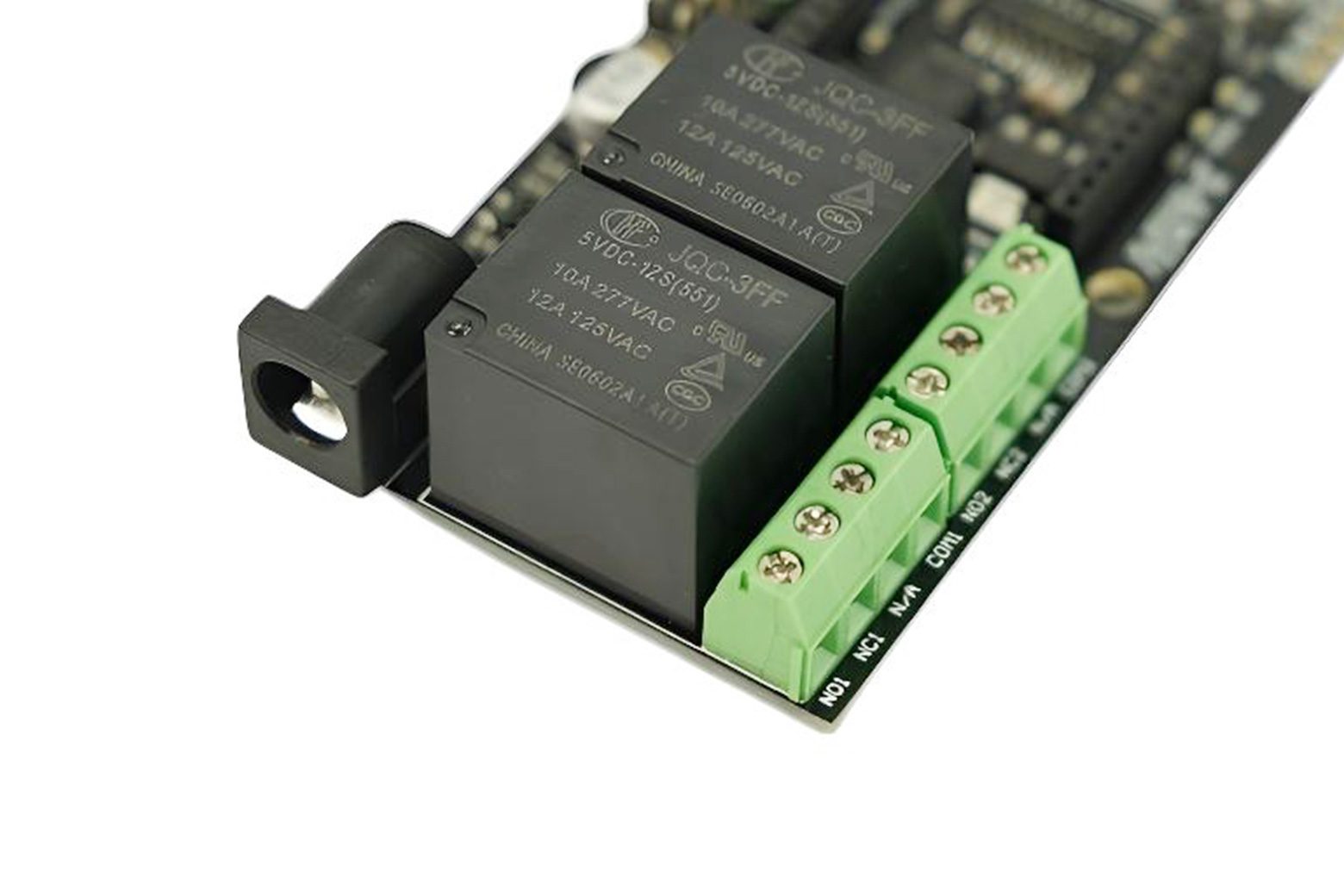

Introduzione L’Internet delle cose è diventato così semplice. Con Xboard Relay, non solo puoi monitorare i dati tramite Internet, ma anche controllarli tramite Internet. L’Xboard Relay combina un microprocessore Atmega 32u4 e un chip wiz5100 che è completamente compatibile con Arduino Leonardo e la libreria Ethernet, ha una presa Xbee integrata e 2 relè che consentono un facile rilevamento e controllo su Internet. Poiché il chip Ethernet W5100 si surriscalda quando funziona. Potresti provare ad aggiungere un dissipatore di calore al chip. A differenza della precedente X-board, il relè della X-board non richiede alcun adattatore di programmazione. Un cavo micro USB è l’unico hardware necessario per caricare lo schizzo. Specifiche MCU: Atmega 32u4 Velocità clock: 16 MHz Memoria flash: 32 KB (ATmega32u4) di cui 4 KB utilizzati dal bootloader SRAM: 2,5 KB (ATmega32u4) EEPROM: 1 KB (ATmega32u4) Chip Ethernet: Wiz5100 Alimentazione: 7,2 – 12 V Alimentazione USB: Micro USB a 5 V Pin out: 2 Analogico/1 I2C/4 pin di uscita digitali Informazioni sul relè Corrente passante nominale: 10 A (NO) 5 A (NC) Tensione di commutazione massima: 150 V CA 24 V CC Interfaccia digitale Segnale di controllo: livello TTL Portata contatto (carico res.): 10 A 277 V CA / 24 V CC max. tensione di commutazione 250VAC / 30VDC 250VAC / 30VDC Tensione max. corrente di commutazione 15 AMax. potenza di commutazione 2770VA 240W 2770VA 240W Classificazione UL: 10A 120VAC /10A 277VAC Tempo di funzionamento (a voti nominali): 10 ms Tempo di rilascio (a voti nominali): 5 ms Elenco di spedizione Relè X-board x1 Documenti Wiki Doc Schemi Dimensioni e layout Scheda tecnica 32u4 Scheda tecnica Wiz5100 Ultima libreria MQTT IDE Arduino Applicazione iOS Scarica l’app Xhouse Codice campione e librerie Xhouse Progetto Xhouse: l’IOT reso semplice Applicazione Android App Android Souliss
