Reti di tubazioni C11-MkII

Le reti di tubazioni sono un accessorio indipendente del banco idraulico F1-10.

Armfield

Pipe Networks è un accessorio indipendente del banco idraulico F1-10 che dimostra le caratteristiche del flusso attraverso diverse disposizioni di tubi e l’effetto dei cambiamenti nel diametro del tubo sul flusso attraverso una particolare rete.

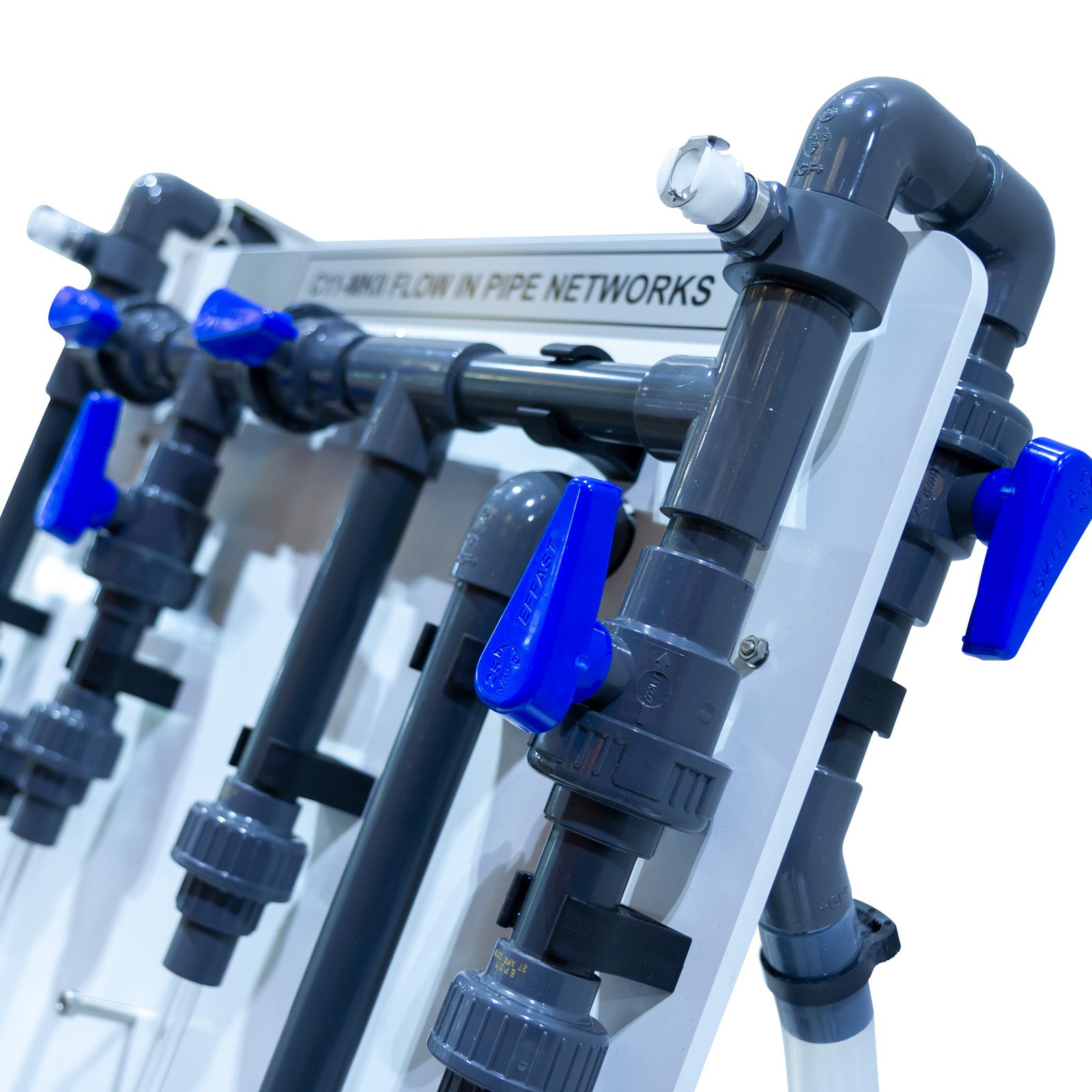

La disposizione permanente di tubi e raccordi in PVC è montata su un telaio di supporto autoportante progettato per stare accanto a una panca idraulica F1-10 in uso. Il collegamento all’F1-10 avviene tramite un tubo flessibile rinforzato e un raccordo filettato con guarnizione “O” ring, che consente il collegamento all’F1-10 senza l’uso di strumenti.

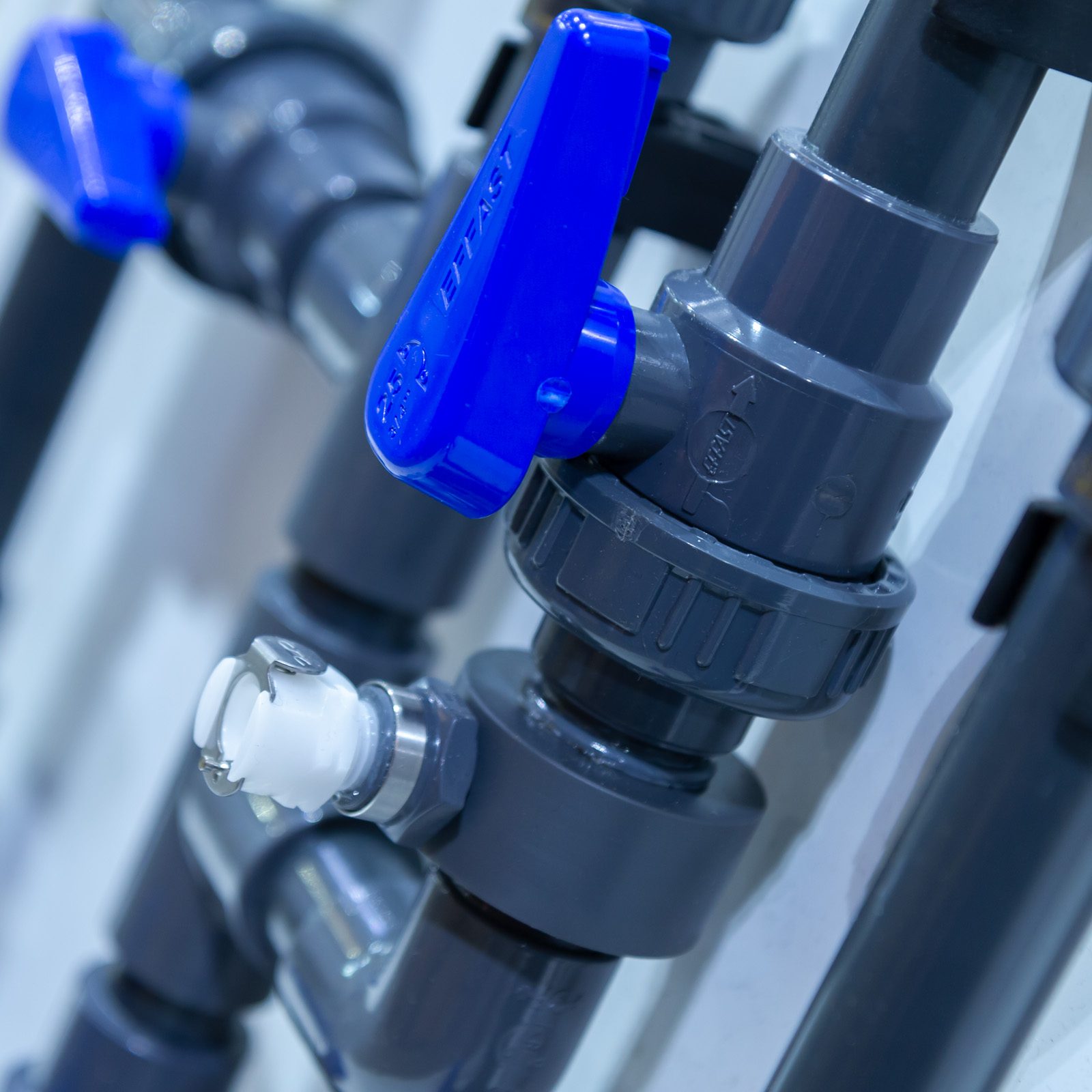

Le valvole di intercettazione consentono di creare un’ampia gamma di diverse configurazioni di tubi in serie, paralleli e misti senza svuotare il sistema. Il flusso in entrata e in uscita dalla rete ad ogni uscita può essere variato individualmente per modificare le caratteristiche del sistema.

Tutti i tubi di prova in acrilico trasparente vengono installati utilizzando raccordi filettati con guarnizioni “O” ring che consentono il riposizionamento di tubi con diametri diversi senza l’uso di attrezzi.

I raccordi a sgancio rapido autosigillanti in punti strategici della rete consentono il collegamento rapido del misuratore di pressione portatile digitale, consentendo la misurazione delle pressioni differenziali appropriate.

Il flusso in uscita da qualsiasi uscita della rete viene misurato utilizzando l’impianto volumetrico incorporato nel banco idraulico F1-10.

Misurazione della perdita di carico rispetto alla portata per tubi di diverse dimensioni

Caratteristiche del flusso attraverso tubi interconnessi di diverse dimensioni

Caratteristiche del flusso attraverso reti di tubazioni parallele

Caratteristiche del flusso attraverso reti di tubazioni in serie

Applicazione di raddoppio tubi su reti esistenti per incremento portata

Caratteristiche del flusso attorno ad un anello principale e effetto dei cambiamenti nelle forniture e nei prelievi

Categorie: Serie C – Meccanica dei fluidi avanzata, C11 MkII – Reti di tubazioni, Educativo

Disponibilita: Su richiesta

Specifiche tecniche

• F1-10-A: 220-240 V / monofase / 50 Hz / 10 A
• F1-10-B: 110-120 V / monofase / 60 Hz / 10 A
• F1-10-G: 220 V / monofase / 60 Hz / 10 A
• F1-10-2-A: 220-240 V / monofase / 50 Hz / 10 A
• F1-10-2-B: 110-120 V / monofase / 60 Hz / 10 A
• F1-10-2-G: 220 V / monofase / 60 Hz / 10 A
