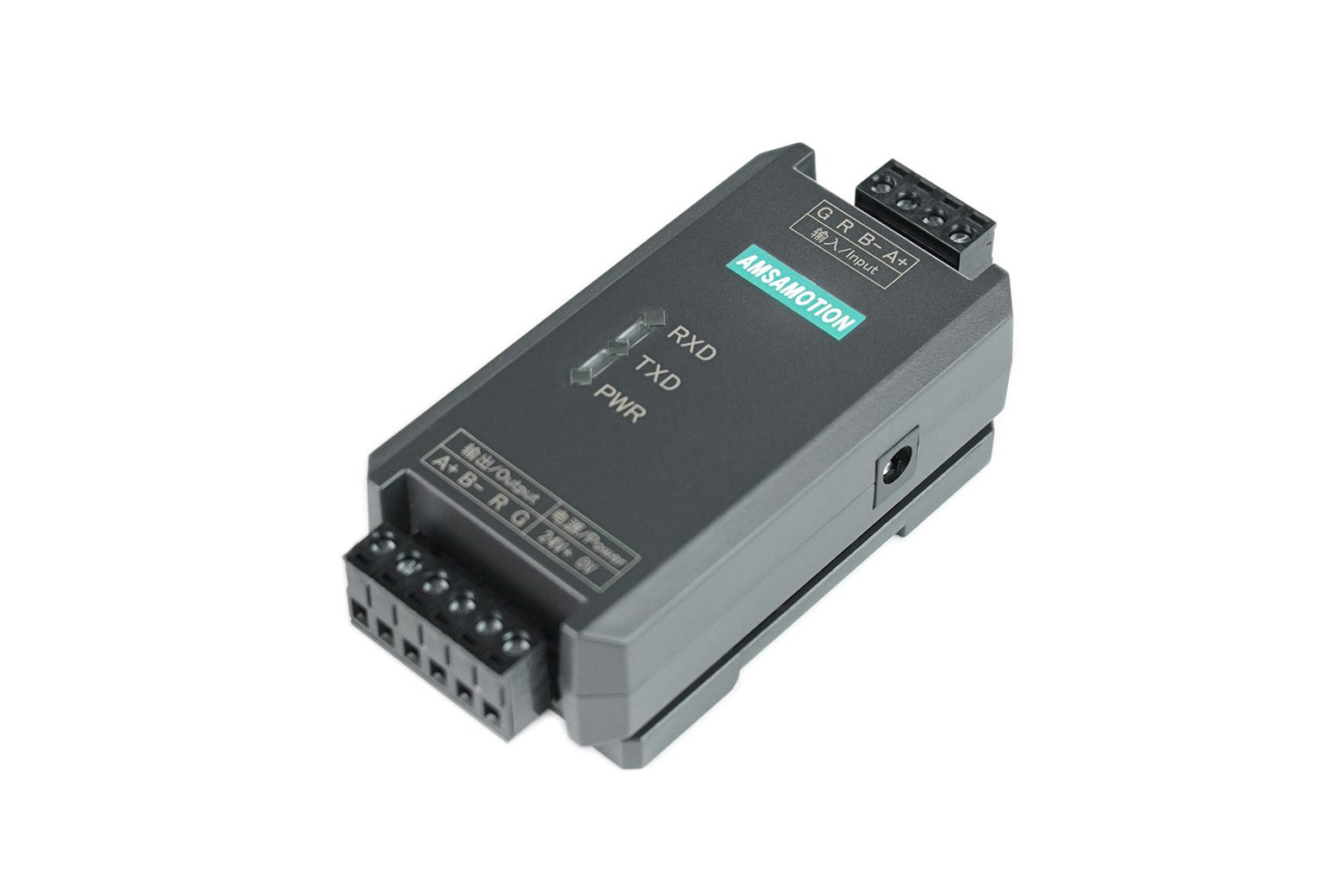

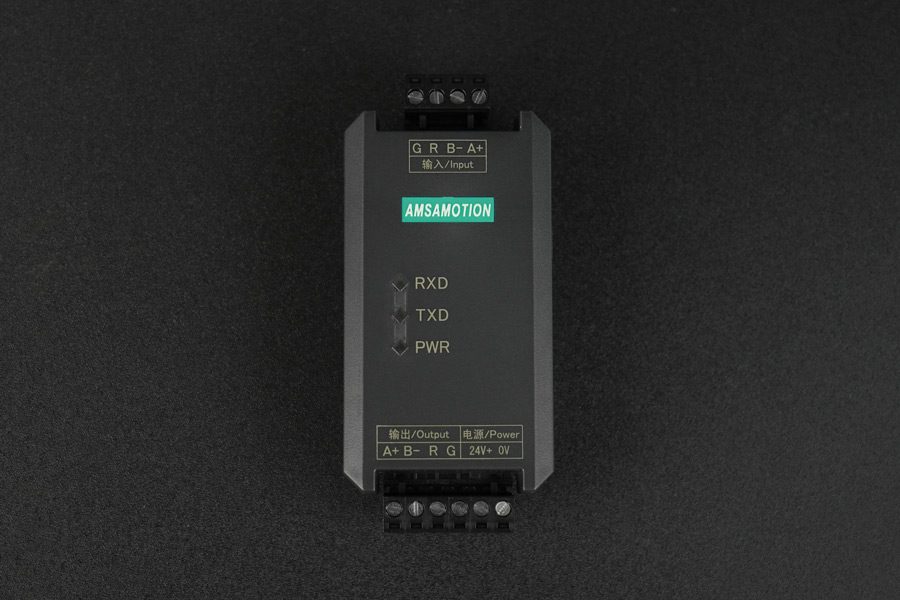

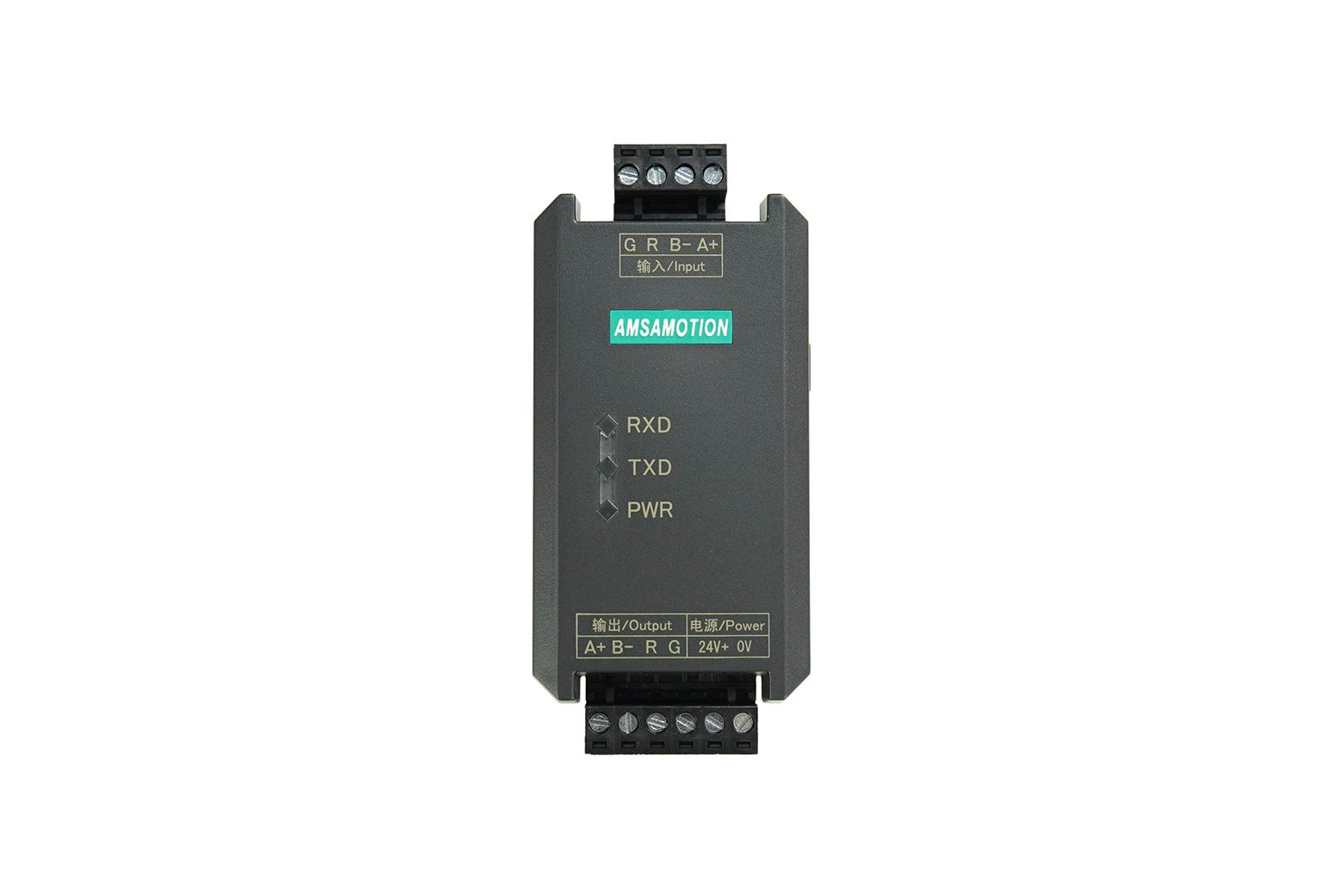

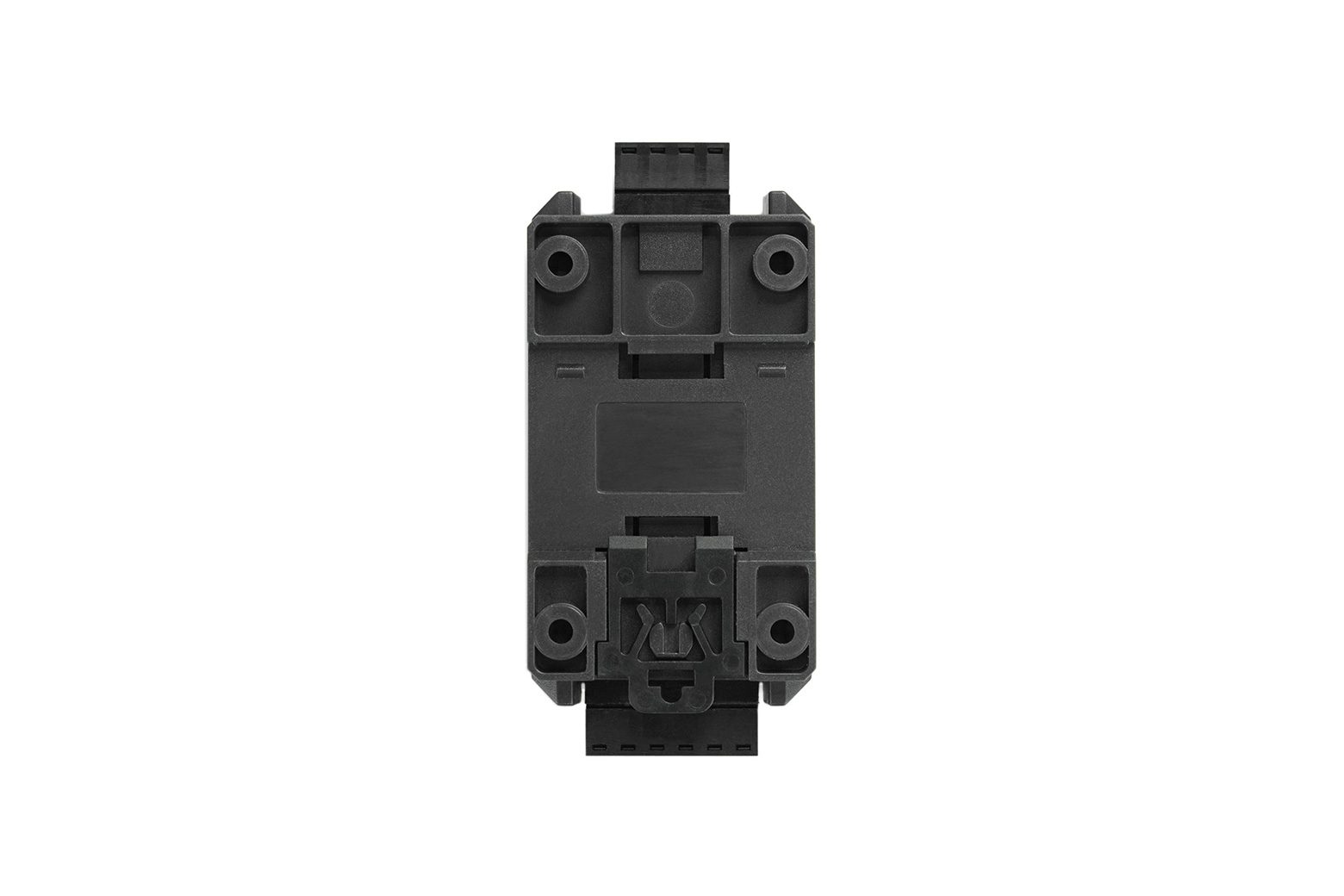

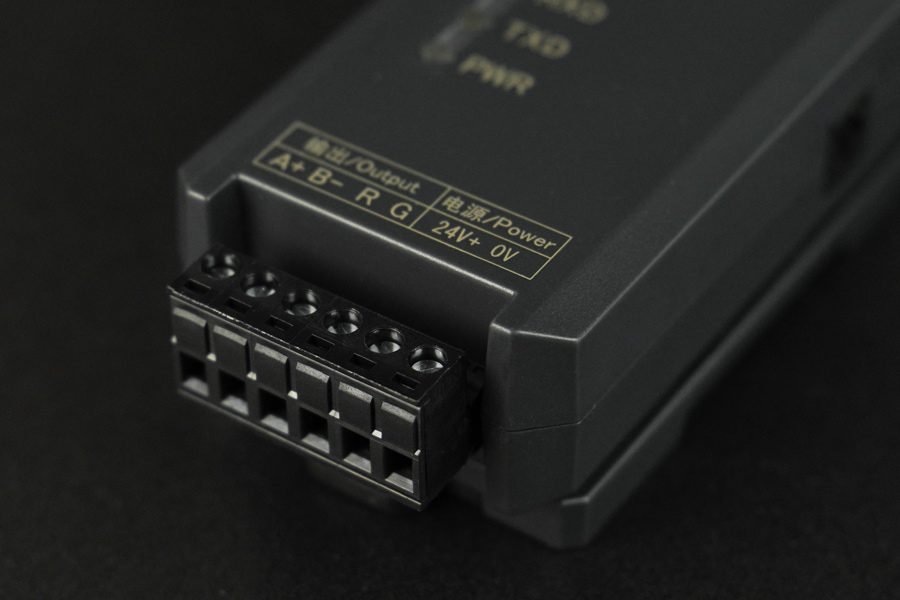

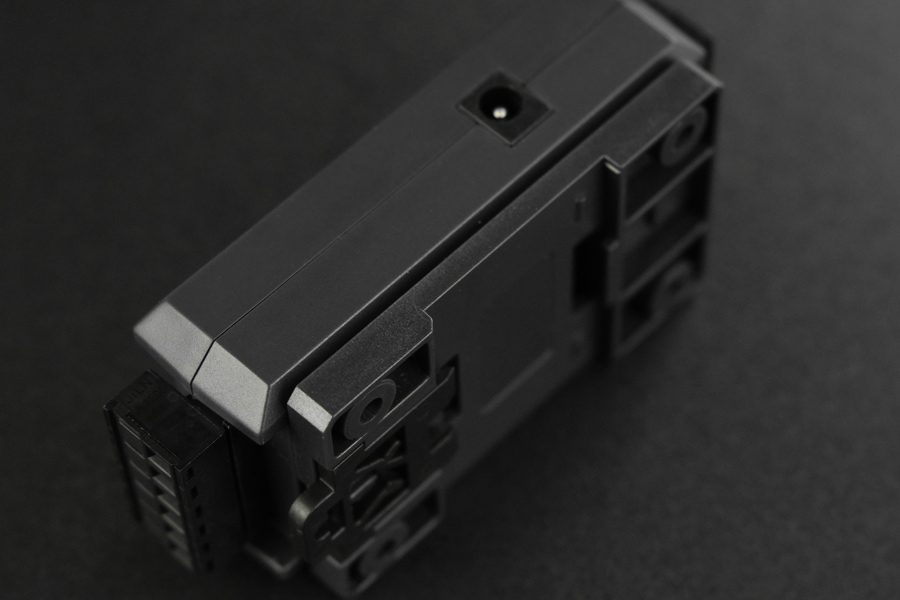

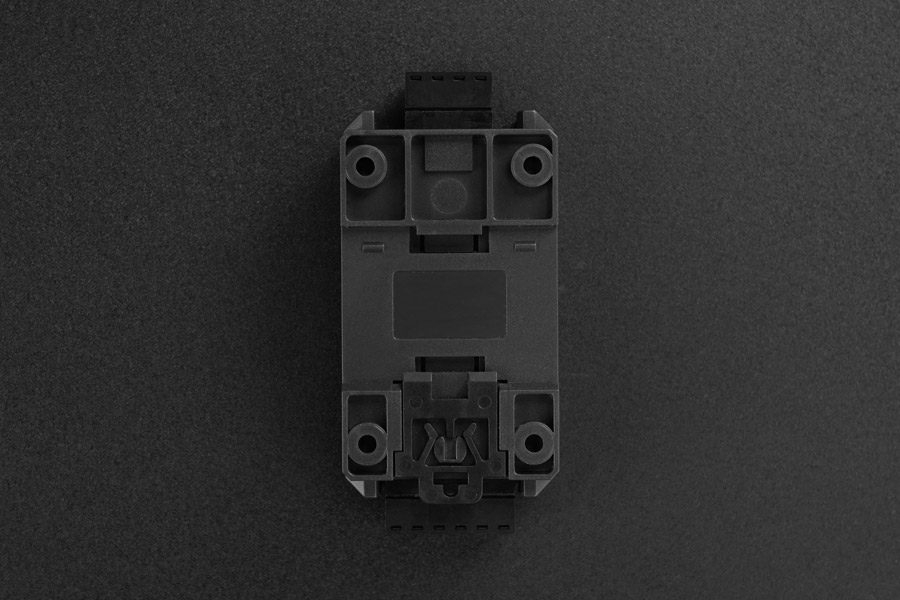

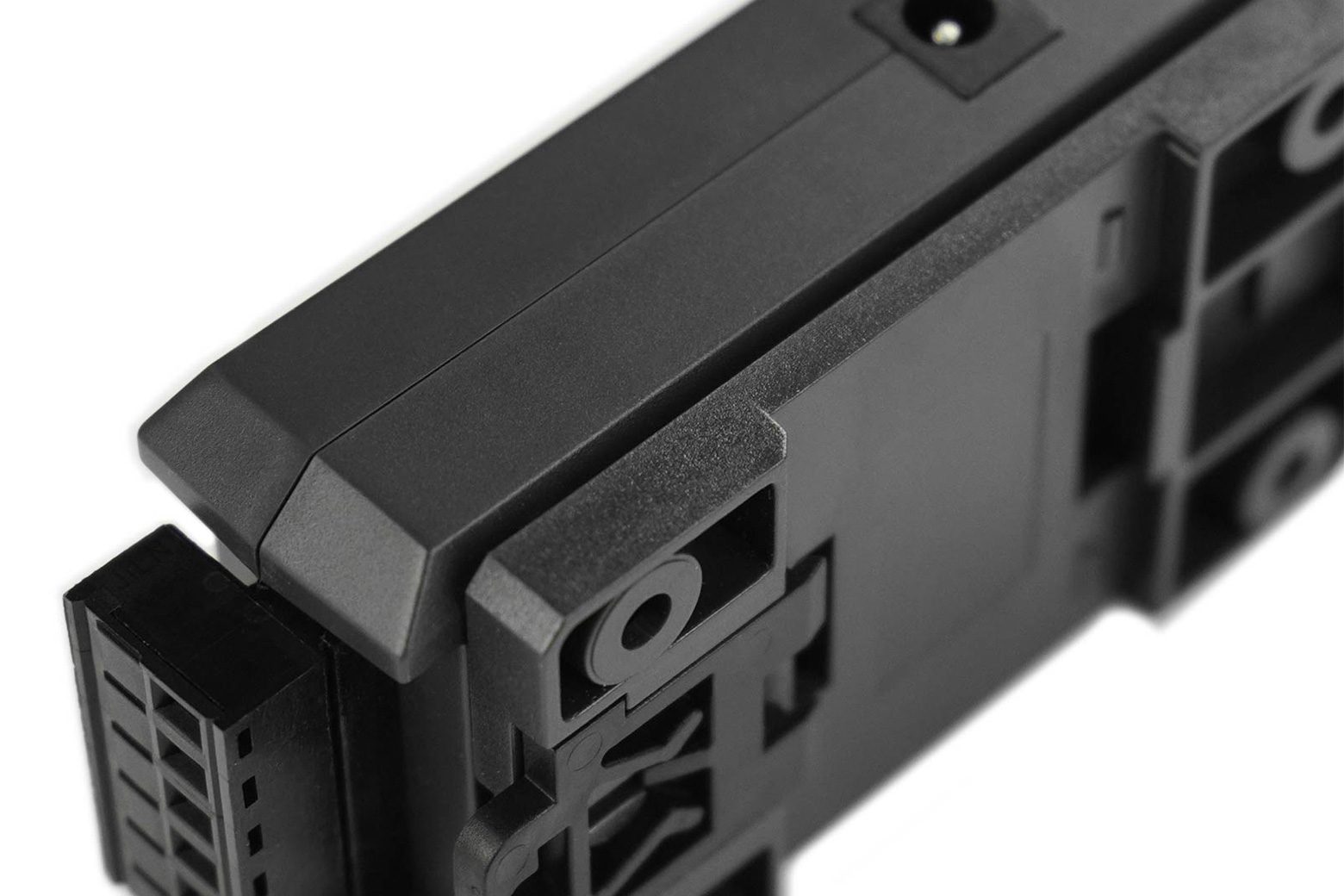

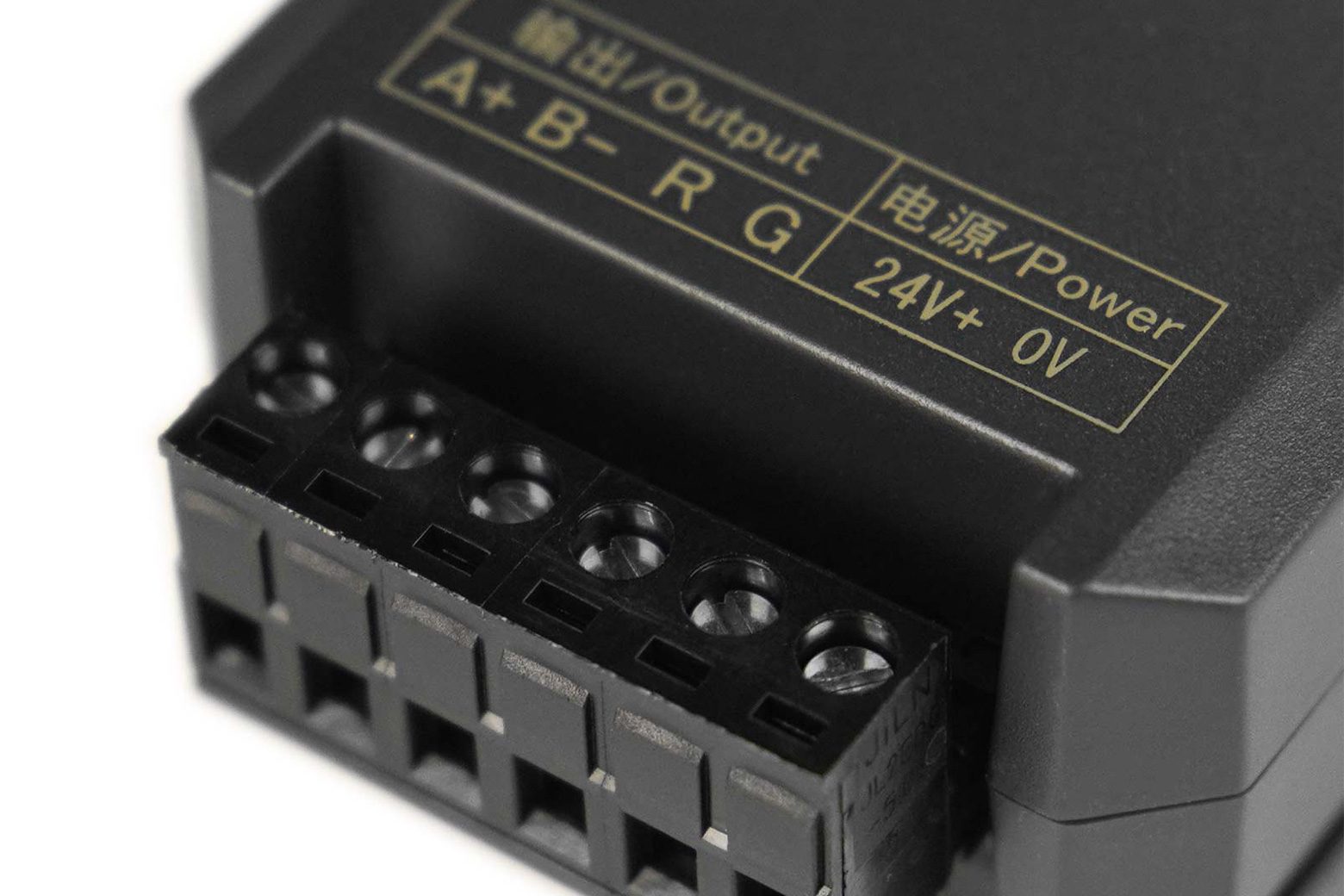

Ripetitore RS485 di livello industriale – FIT0772

Introduzione Si tratta di un ripetitore di isolamento fotoelettrico RS485 ad alte prestazioni di livello industriale che converte RS485 unidirezionale in RS485 unidirezionale. Compatibile con lo standard EIA/TIA RS485, è dotato di half-duplex asincrono, comunicazione bidirezionale e trasmissione dati completamente trasparente. Il ripetitore può realizzare l’amplificazione del segnale RS485 ed estendere la distanza di comunicazione della rete bus fino a 1200 m (velocità di trasmissione 9600 bps). Il ripetitore supporta una connessione massima di 128 nodi (i 485 dispositivi), la lunghezza del ramo tra i nodi non è superiore a 10 metri e la lunghezza massima del bus non è superiore a 1200 metri. Tra i nodi viene adottata la modalità di connessione bus mano nella mano e non sono consentite connessioni a forcella e a stella. 1. Ripetitore singolo: per punto a punto, può connettersi con un dispositivo di uscita 485, estendere la distanza di comunicazione fino a 1200 m; per punto-multipunto, può collegare trentadue dispositivi di uscita 485, la distanza tra i dispositivi 485 adiacenti non può essere superiore a 10 metri e la lunghezza totale del bus è estesa a 1200 metri. 2. Connessione parallela: supporta fino a sedici ripetitori 485 collegati allo stesso dispositivo di ingresso 485 e supporta un totale di 128 dispositivi contemporaneamente. 3. Cascata (topologia ad albero): collega innumerevoli ripetitori 485, estende la distanza di comunicazione RS485 indefinitamente e supporta un totale di 128 dispositivi. Il modulo è progettato per la comunicazione nell’automazione industriale. Utilizza un chip anti-jamming superpotente di livello industriale all’interno per un circuito discriminante intelligente e rileva automaticamente la direzione del flusso di dati, caratterizzato da un segnale stabile, una comunicazione dati sicura e affidabile. Inoltre, evita il problema del ritardo nella conversione della trasmissione e della ricezione RS485. Il ripetitore è dotato di un modulo di isolamento sorgente stabilizzato in tensione CC-CC integrato con una tensione di isolamento di 1500 V; Il fotoaccoppiatore isola la rete master-slave RS485 per garantire che la comunicazione dei dati non sia influenzata dal circuito di terra e dalla differenza di tensione di modo comune; Dispone inoltre di protezione di soppressione transitoria TVS e protezione di limitazione della corrente con fusibile a ripristino automatico. Il circuito di alimentazione è anti-inversione, in grado di far fronte efficacemente a vari ambienti del settore. Il modulo può giudicare la situazione di trasmissione dei dati dallo stato della spia (resta accesa quando i dati non vengono trasmessi; lampeggiante quando i dati vengono trasmessi). Può essere ampiamente utilizzato nell’acquisizione del segnale e nel controllo di apparecchiature da campo industriali, automazione industriale, acquisizione di potenza, monitoraggio della sicurezza, citofono di edifici, riscossione di pedaggi autostradali, sistemi di ingresso con tessera magnetica, PLC, sistema di parcheggio, MODBUS e altre situazioni che richiedono una distanza di comunicazione estesa con il protocollo bus 485. Porta Descrizione Nome funzione Descrizione Ingresso A+ Segnale positivo dell’estremità di ingresso RS485 B- Segnale negativo dell’estremità di ingresso RS486 GND Terra dell’estremità di ingresso RS485 Indicatore RXD Indicatore di ricezione dati dell’estremità di ingresso TXD Indicatore di trasmissione dati dell’estremità di ingresso PWR Indicatore di alimentazione Uscita A+ Segnale positivo dell’estremità di uscita RS485 B- Segnale negativo dell’estremità di uscita RS486 GND Terra dell’estremità di uscita RS485 Alimentazione 24 V+ CC 24 V Alimentazione+ GND CC Alimentazione 24 V – Presa di alimentazione DC-005 12 V/1 A, 5,5/2,1 mm Specifiche adattatore Standard interfaccia: connettore RS485 compatibile con EIA/TIA Baud rate: 0~115200 bps (autoadattativo) Protocollo di comunicazione: non limitato dal protocollo software Distanza di comunicazione: un ripetitore si estende per 1200 m (a 9600 bps) Cascata: il terminale RS485 può collegare in cascata fino a 128 terminali Dispositivi RS485 avanzati Nodi supportati: una singola interfaccia RS485 supporta un massimo di 32 nodi (la distanza tra i nodi deve essere ≤10 m) Tensione di funzionamento: CC 9 V~24 V, design attivo, con protezione anti-inversione Consumo energetico in stato statico: 0,6 W Temperatura di funzionamento: -20°C ~ +70°C Temperatura di stoccaggio: -40°C ~ +85°C Umidità relativa: 5% ~ 95% Mezzo di trasmissione: doppino intrecciato o cavo schermato Metodo di installazione: guide DIN da 35 mm Dimensioni: 109*60*33 mm/4,29*2,36*1,30″ (dimensioni complessive L*P*A) Elenco di spedizione Ripetitore RS485 di grado industriale x1
