S2 – Serbatoi di visualizzazione del letto e del flusso mobile

I serbatoi S2 – Mobile Bed and Flow Visualization Tanks sono utilizzati in due principali campi di studio. Il primo prevede un’indagine dettagliata delle situazioni dei letti mobili. Questi possono riguardare corsi d’acqua o strutture di ingegneria civile.

La dimostrazione pratica e la visualizzazione sono elementi essenziali dello studio del flusso dei fluidi.

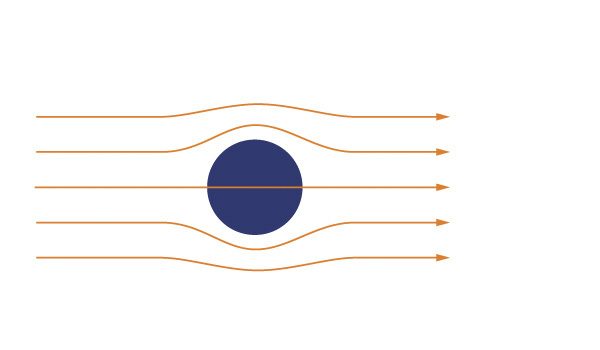

Il secondo campo riguarda la visualizzazione del flusso bidimensionale. Ciò può essere effettuato utilizzando la tecnica dell’indicatore di polvere di Ahlborn (c.1902) o qualsiasi altro metodo idoneo di visualizzazione del flusso.

Il serbatoio è stampato in plastica rinforzata con fibra di vetro tinta unita Oxford Blue (BS0105) con rinforzi in acciaio per fornire rigidità. È prodotto in tre sezioni; il serbatoio di ingresso, la sezione di lavoro e il serbatoio di scarico. Le sezioni sono unite tramite connessioni flangiate e spedite dalla fabbrica come assemblaggio completo. All’interno del serbatoio di scarico è alloggiato uno stramazzo regolabile a tenuta di caduta con separatore di sabbia a monte. Il serbatoio di ingresso è dotato di un deflettore forato che distribuisce il flusso in modo uniforme su tutta la larghezza del tavolo.

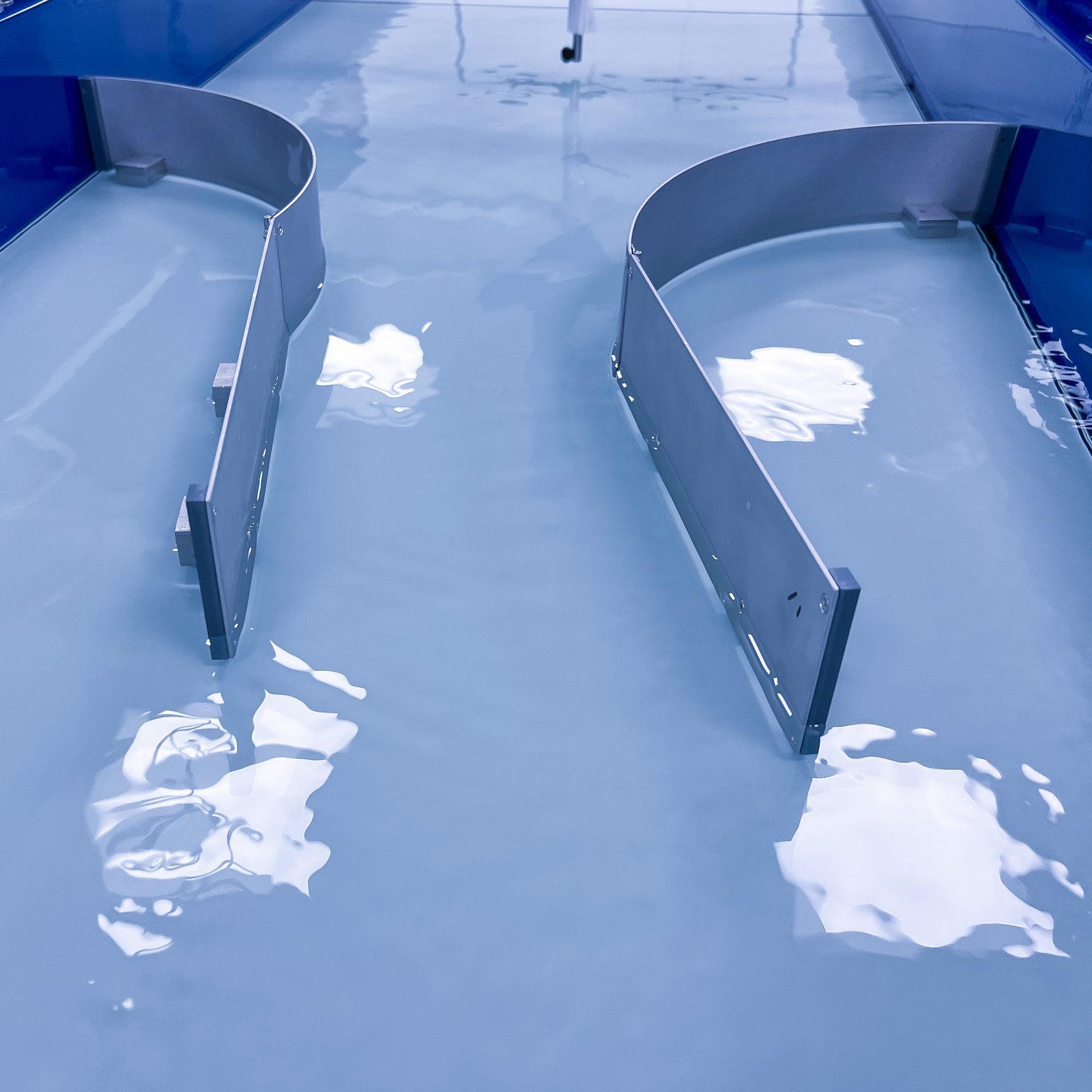

Una lastra di vetro rimovibile, colorata di blu da un lato e bianca dall’altro, viene fornita per coprire il letto di sabbia quando sono in corso esperimenti di visualizzazione del flusso. Sulla parte superiore del serbatoio è montata una coppia di barre portastrumenti regolabili in alluminio. Questi si estendono per l’intera lunghezza della sezione di lavoro e su un binario è presente una scala di posizionamento.

Il profondimetro in dotazione viene utilizzato per misurare il livello dell’acqua e per mappare i contorni del letto di sabbia prodotti durante gli esercizi.

È dotato di gancio e punta in acciaio inox e incorpora una scala Nonio che consente di determinare con precisione i livelli.

Lo strumento è progettato per il montaggio sul gruppo portastrumenti che può essere posizionato su qualsiasi punto dell’area di lavoro. Il carrello principale (traversa longitudinale) è dotato di un dispositivo di bloccaggio e di un cursore per funzionare insieme alla scala della barra dello strumento.

Il sottocarro (traversa trasversale) funziona su binari forniti dal carrello principale. C’è ancora una scala trasversale e un dispositivo di bloccaggio. Il corretto utilizzo dell’apparecchio è descritto in un esauriente manuale fornito a corredo del serbatoio.

Il flusso dell’acqua è fornito da una pompa centrifuga realizzata con materiali selezionati per la loro resistenza alla corrosione, così come le tubazioni che includono una valvola di regolazione del flusso ad azionamento elettrico.

Uno stampo in GRP sostiene la pompa, la valvola di controllo, la tubazione rigida e il flussometro “in linea””.

Il gruppo è collegato al serbatoio tramite tubi flessibili. L’avviatore motore e il contatore digitale sono montati in un armadio da tavolo fornito completo dei cavi flessibili necessari.

Il serbatoio è disponibile con lunghezze di lavoro opzionali:

Modello S2-2M: lunghezza di lavoro 2m

Modello S2-4M: lunghezza di lavoro 4m

Serbatoio dell’acqua di ricircolo autonomo

: Ideale per la visualizzazione del flusso e gli studi su letti mobili
