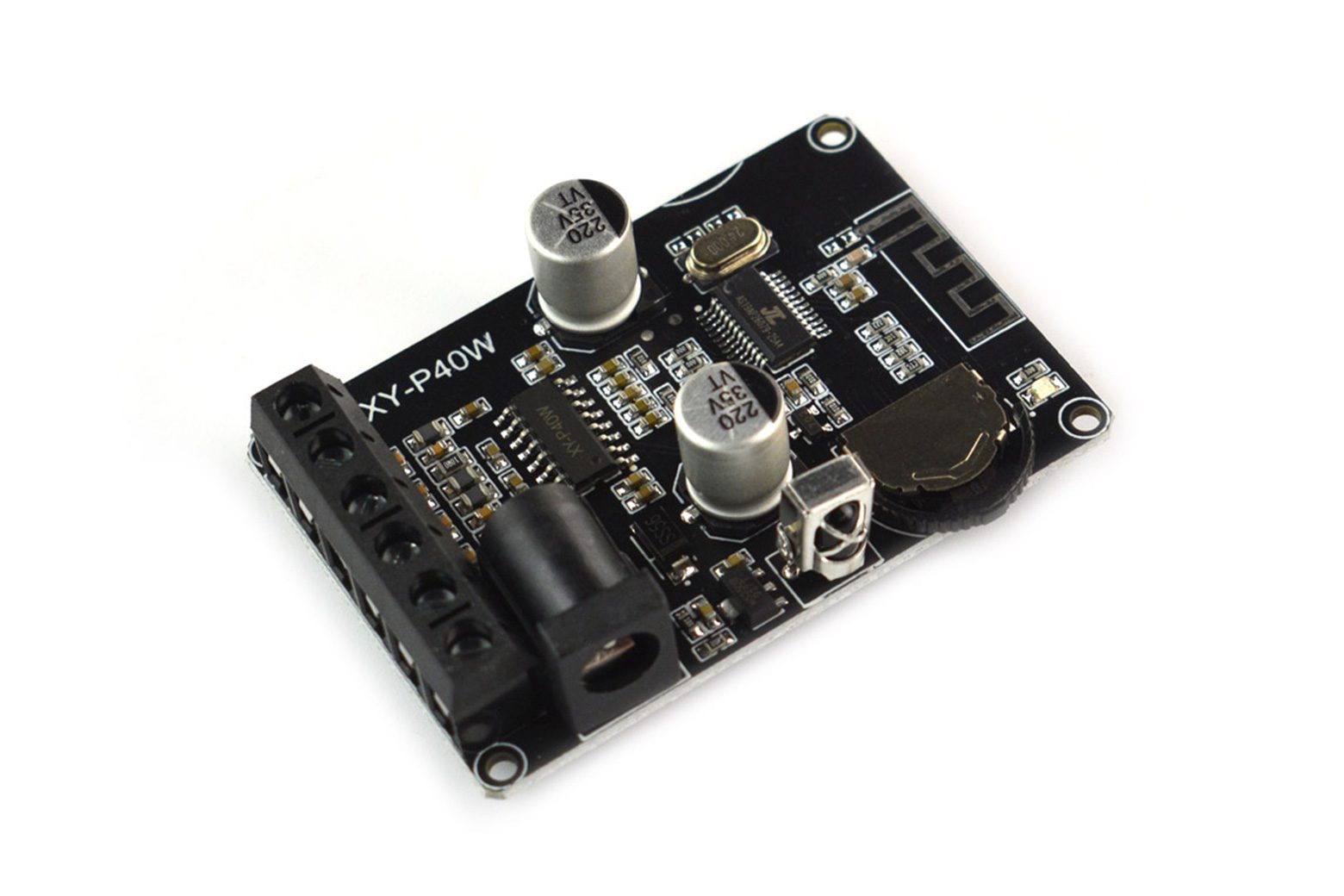

Scheda amplificatore stereo Bluetooth – DFR0675-EN

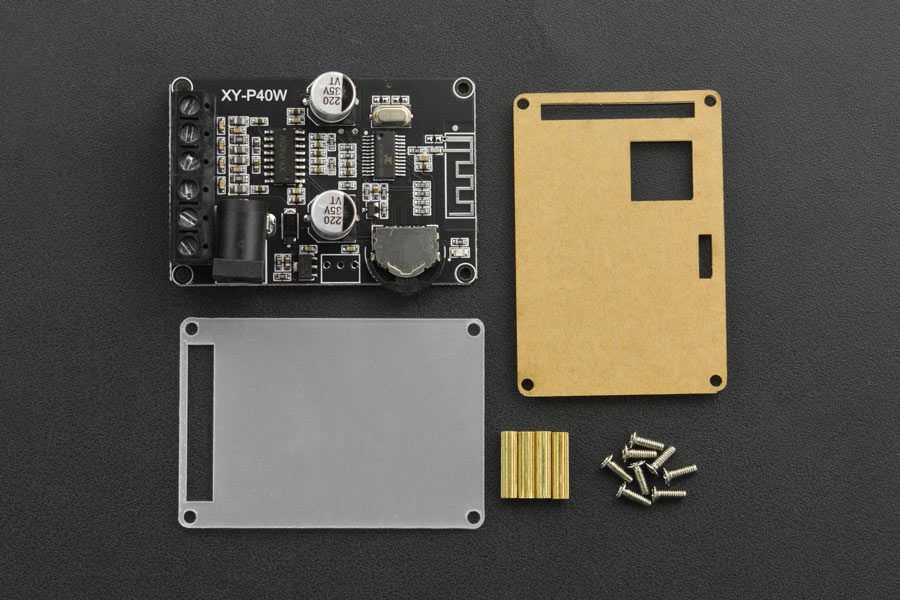

Introduzione Si tratta di un modulo amplificatore digitale Bluetooth 5.0 di piccole dimensioni ed economico con funzione di regolazione del volume. Può connettersi a due altoparlanti e abbinare un’ampia varietà di altoparlanti ad alta potenza (40 W-200 W). Questa scheda può essere utilizzata come un piccolo altoparlante Bluetooth quando è collegata al Raspberry Pi o al telefono cellulare, offrendo eccellenti effetti sonori stereo a due canali. Inoltre, la scheda è dotata di protezione per la connessione inversa dell’alimentatore, protezione da cortocircuito e così via. Telecomando Bluetooth 5.0, distanza di comunicazione fino a 15 metri. Istruzioni per l’uso Dopo l’accensione, l’indicatore blu lampeggia rapidamente e quindi entra in modalità Bluetooth; Dopo aver riprodotto il segnale acustico, entra in modalità di abbinamento, in attesa dell’abbinamento; Accendere il Bluetooth di un telefono o Raspberry Pi, verrà cercato e visualizzato “XY-P40W” (nome del modulo Bluetooth), fare clic su “XY-P40W” per connettersi alla scheda. Si connette correttamente con un segnale acustico. Quando l’indicatore è sempre acceso, puoi riprodurre la musica sul telefono, l’indicatore continua a lampeggiare lentamente durante la riproduzione di musica. Nota: 1. Tenere la scheda dell’amplificatore il più lontano possibile dal segnale WIFI (router). 2. Si consiglia 5-24 V CC; superiore a 26 V, il chip verrà bruciato. 3. La tensione in ingresso non può superare 16 V quando si collega ad altoparlanti da 4 Ω e non deve superare 24 V quando si collega ad altoparlanti da 8 Ω. 4. Corrente di alimentazione consigliata almeno 2 A. 5. Il cavo dell’altoparlante non deve superare 1 m. 6. Prestare attenzione alla protezione elettrostatica. Poiché il chip Bluetooth è molto sensibile all’elettricità statica, è necessario scaricarla sulla mano per evitare che fori il chip quando si tocca la scheda. 7. Si consiglia di utilizzare un altoparlante superiore a 40 W per evitare danni all’altoparlante. 8. Quando la tensione di alimentazione del modulo è relativamente bassa ma la potenza di uscita è relativamente elevata, è possibile che venga prodotto del rumore. È possibile ridurre il volume o aumentare la tensione di alimentazione per risolvere il problema. Specifiche Voltaggio: 5-24 V Bluetooth 5.0 Distanza di trasmissione: 15 m (visibile) Canale audio: due canali (stereo) Potenza in uscita(@1 KHz): 20 W*2 @12V 4Ω 30 W*2 @16 V 4 Ω 30 W*2 @21 V 8 Ω 40 W*2 @24 V 8 Ω Altoparlante abbinato: 4 Ω (5~16 V), 8Ω（5~24V） Lista di spedizione Scheda amplificatore stereo Bluetooth x1 Scocca in acrilico x1 Pacchetto accessori x1
