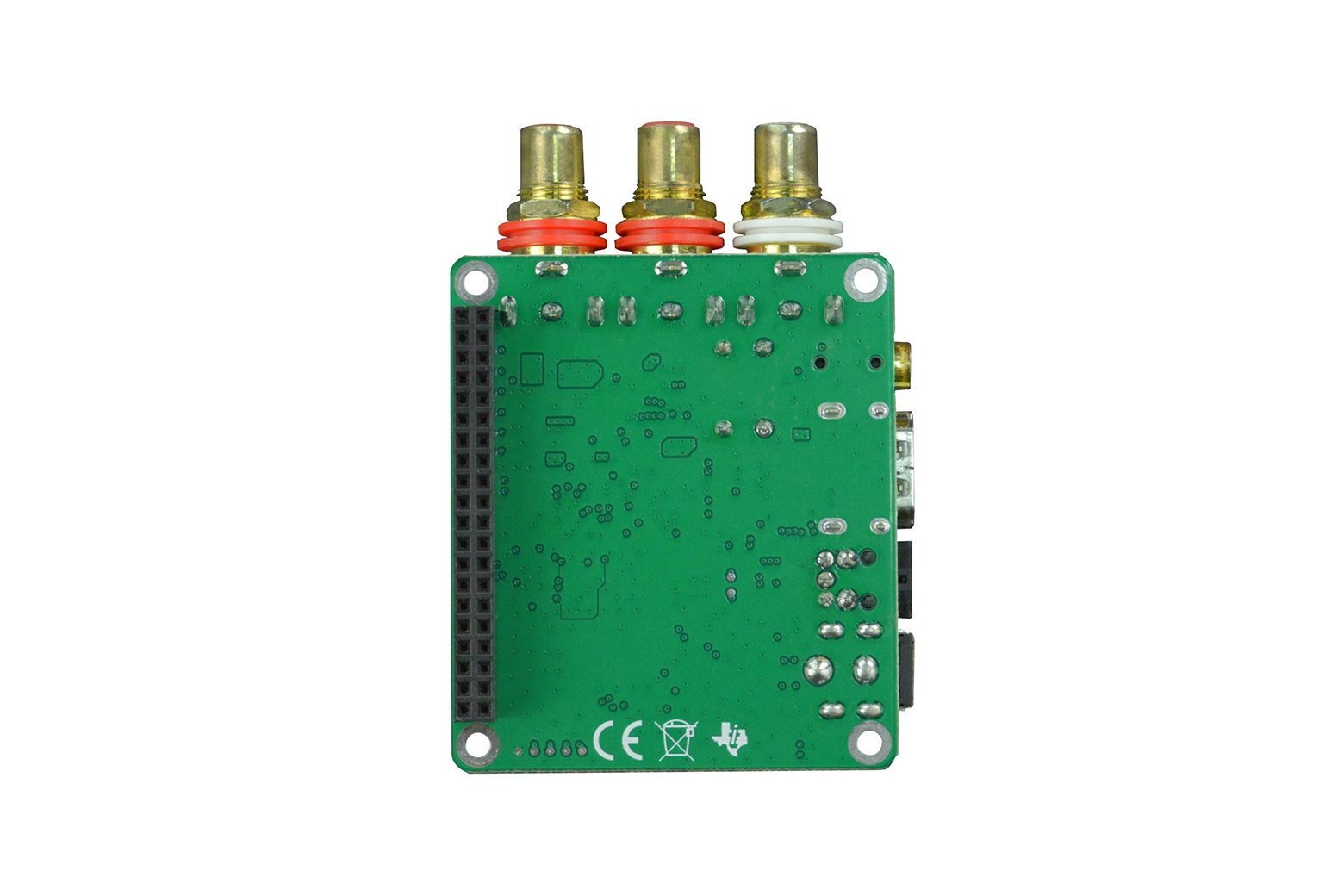

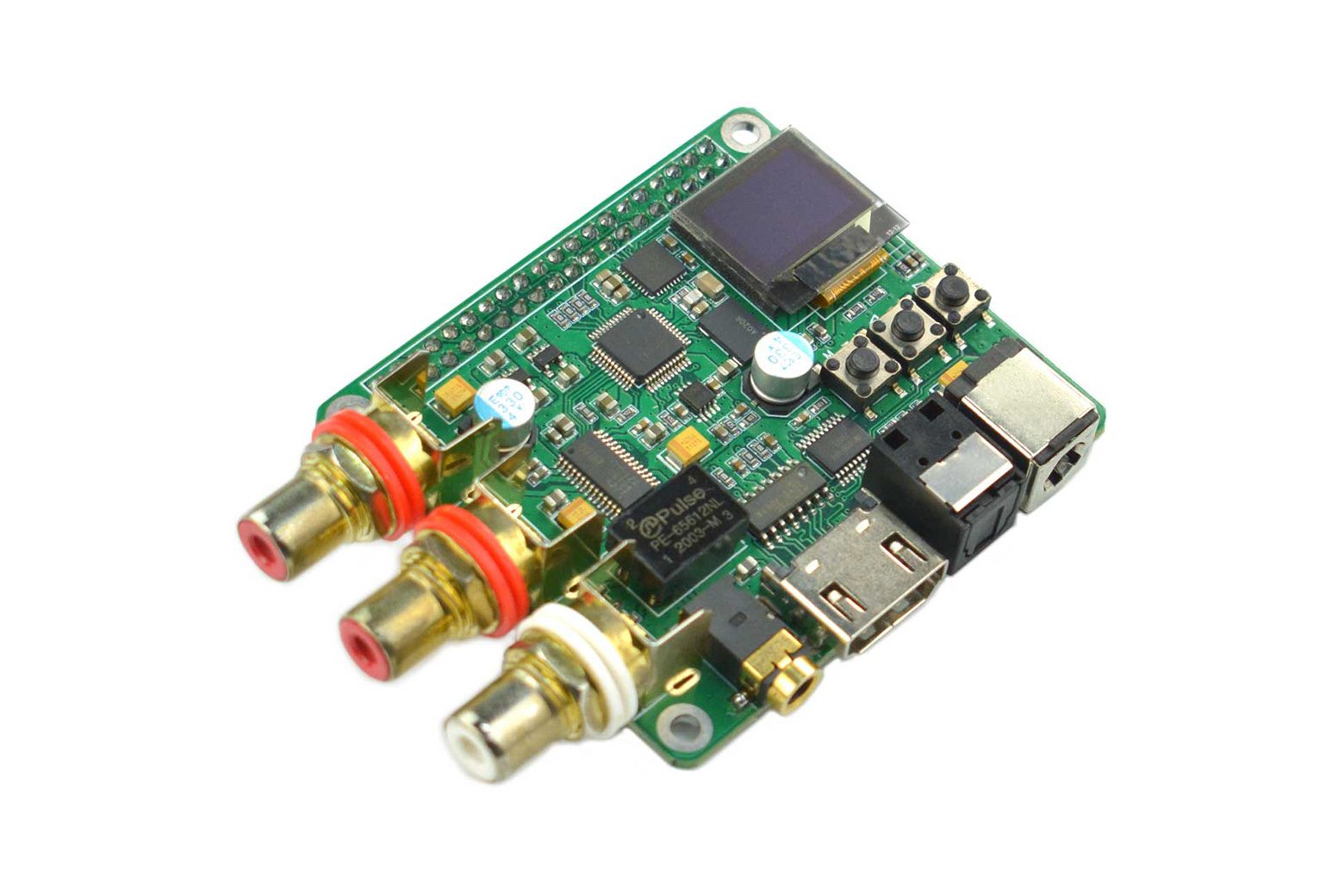

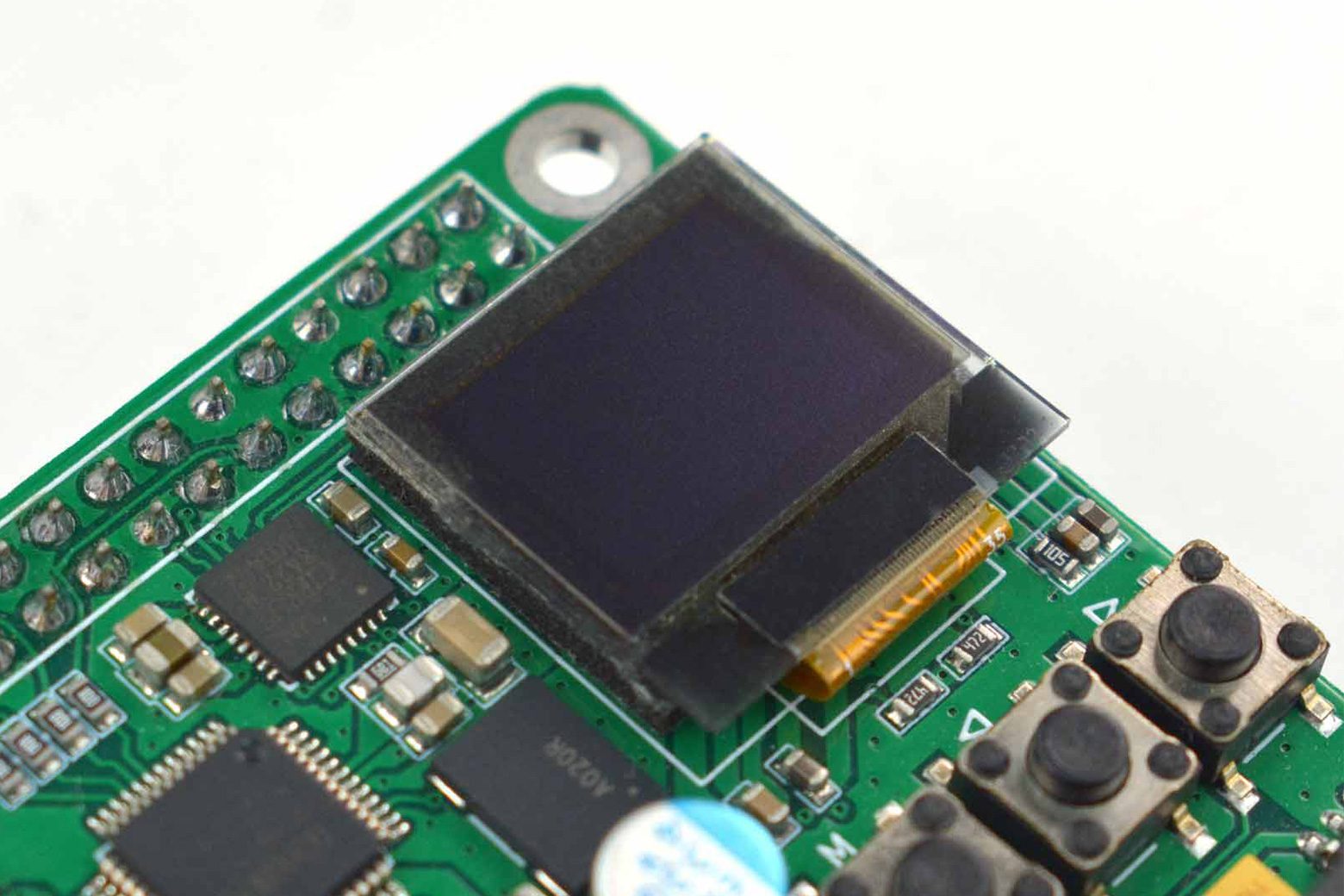

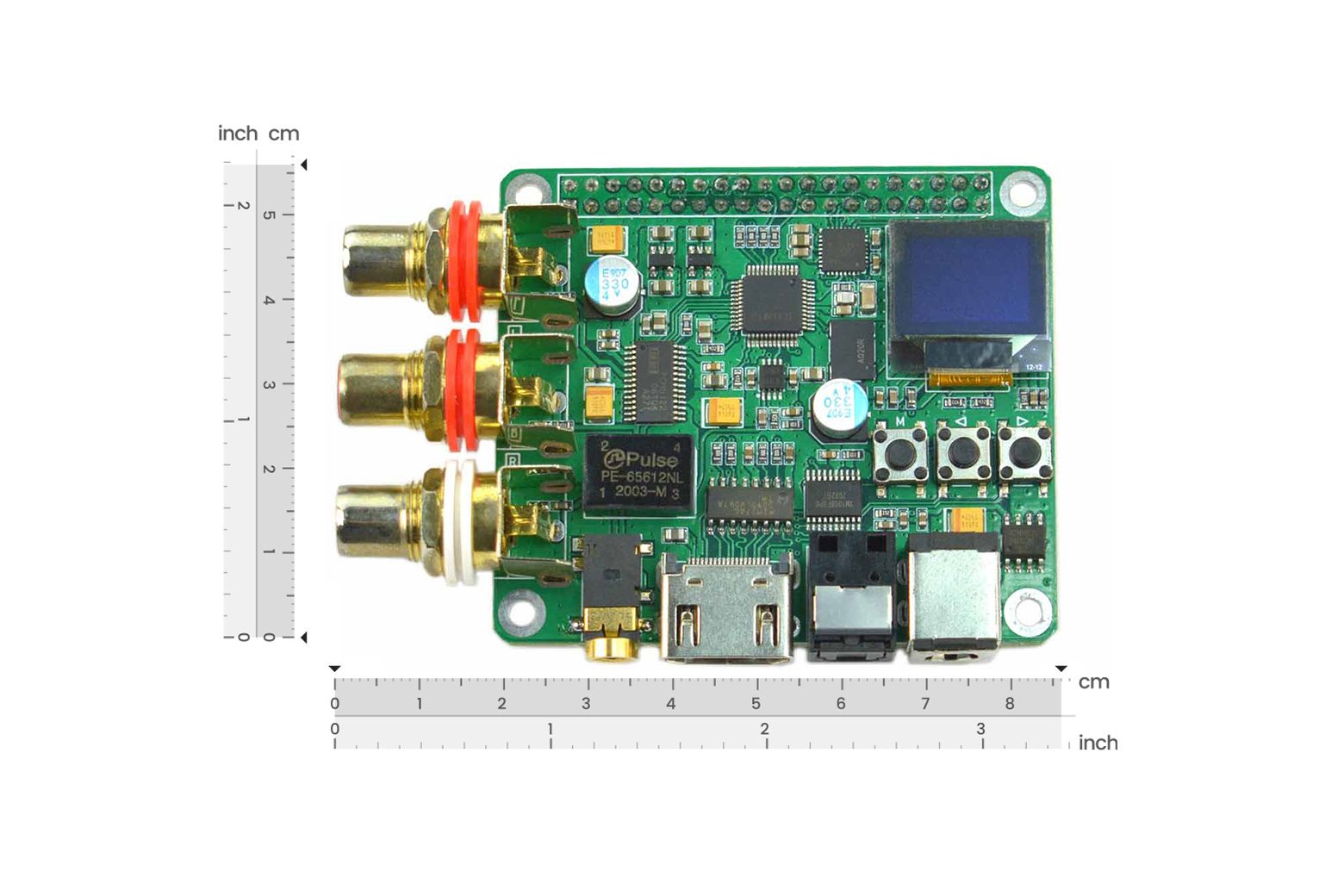

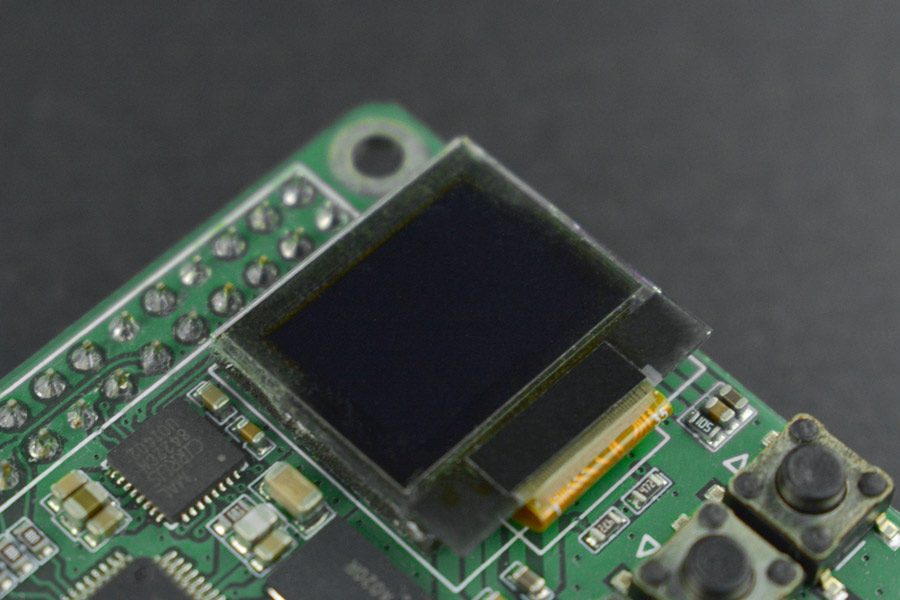

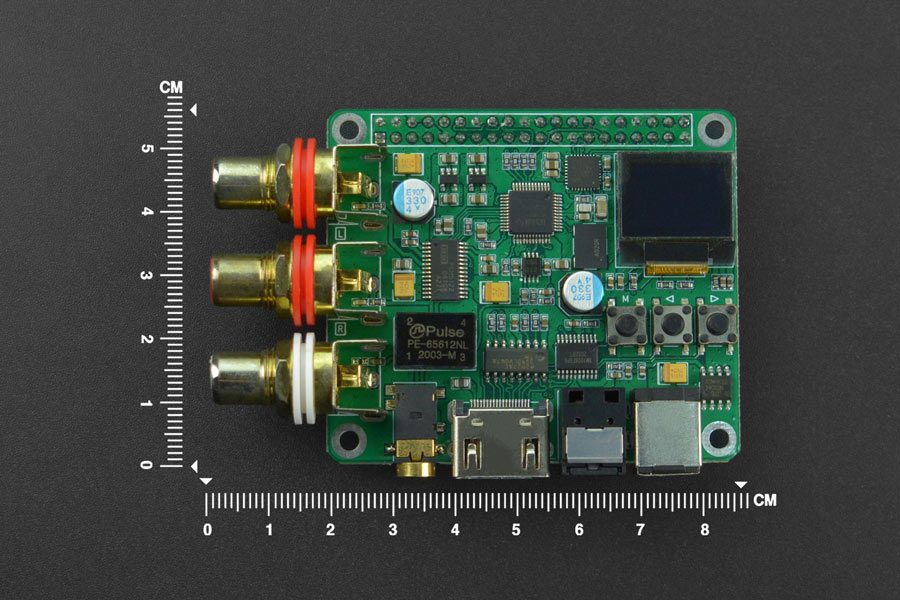

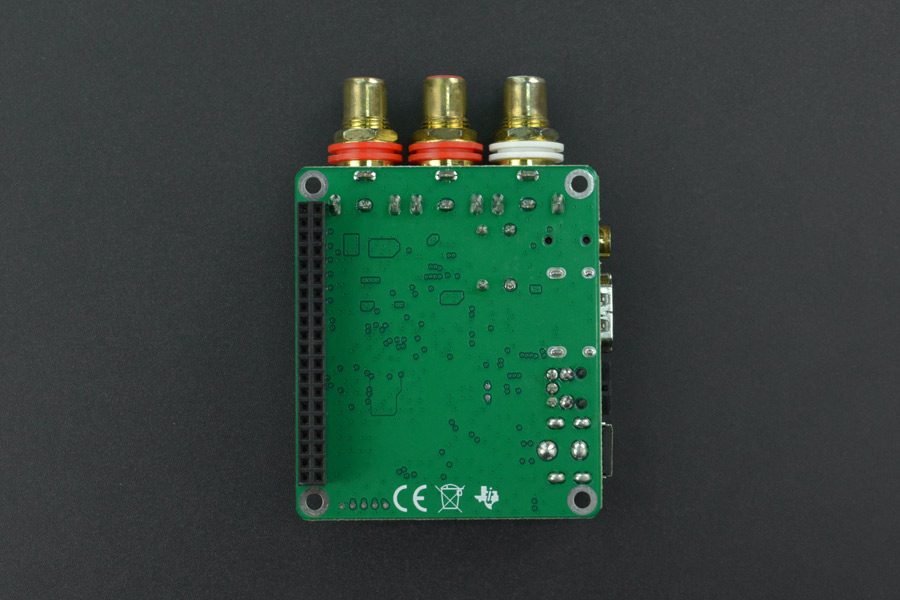

Scheda decodificatore audio DAC per Raspberry Pi 3B+/ 4B – DFR0941

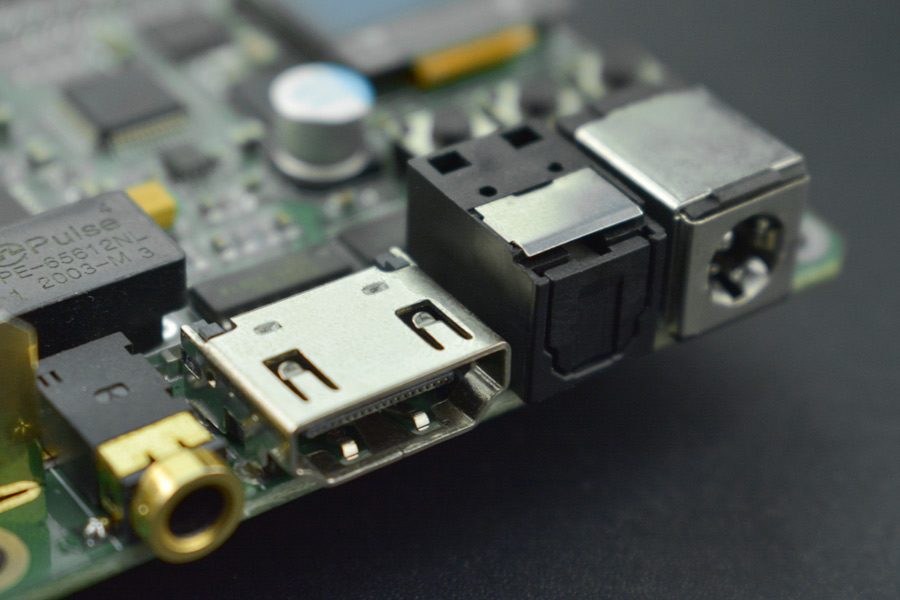

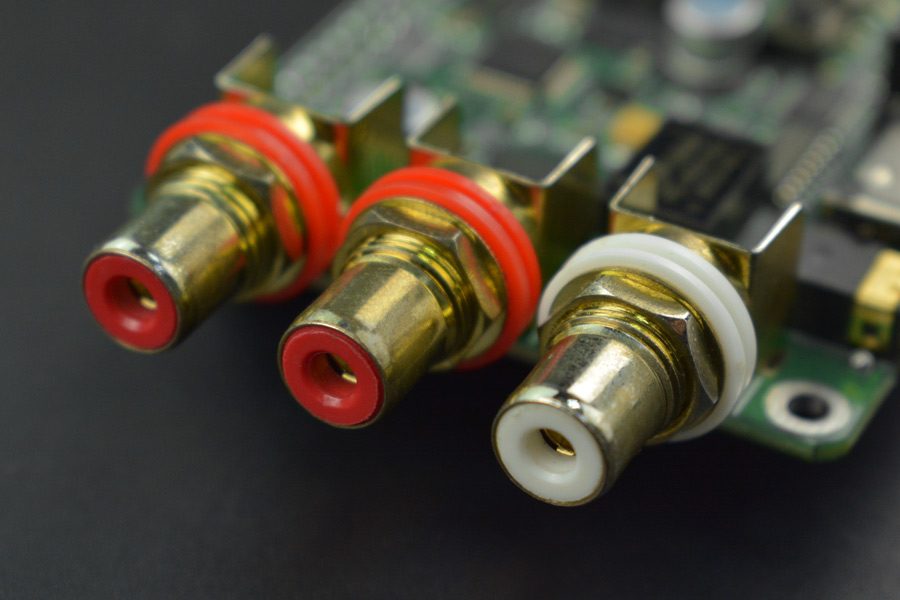

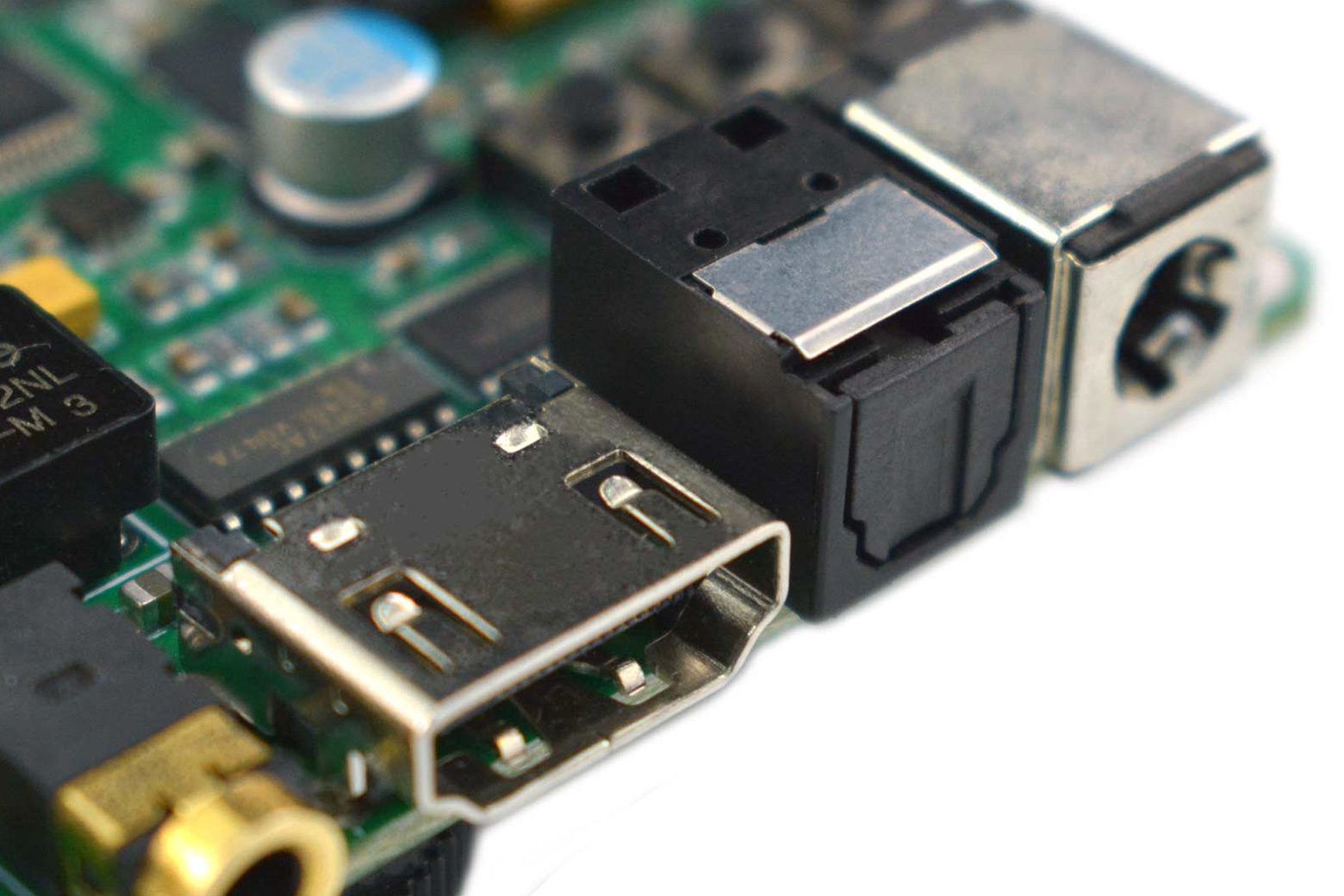

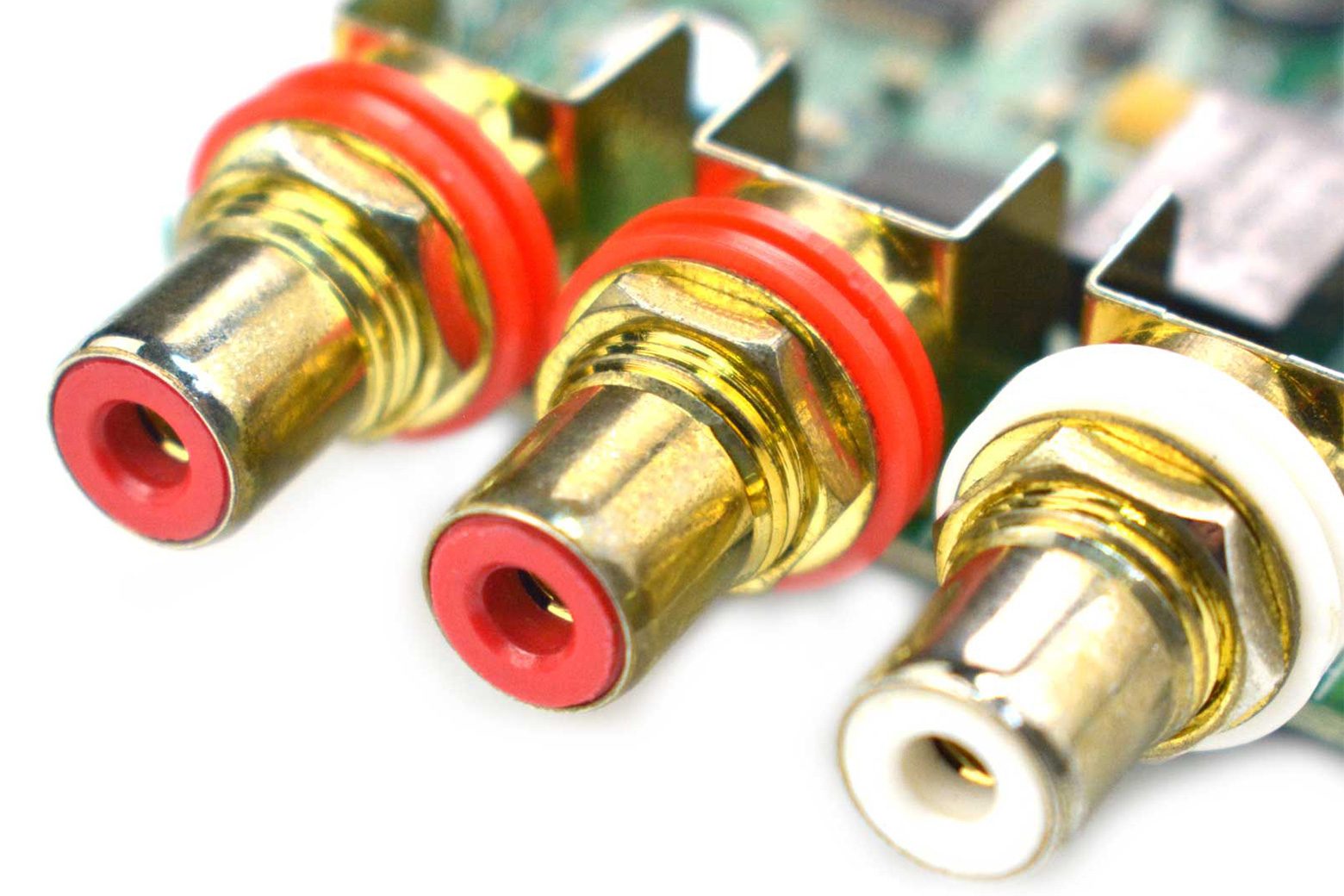

Introduzione Questa scheda di decodifica audio DAC Raspberry Pi supporta ingresso I2S/DSD/coassiale, uscita analogica/coassiale/ottica/I2S, funzione di decodifica 384K/32Bit e unico de-jitter dell’orologio DSD. La scheda di decodifica audio supporta la decodifica dei segnali audio digitali I2S e DSD in uscita dalla scheda madre Raspberry Pi, oltre a decodificare i segnali coassiali esterni impostando i tre pulsanti sulla scheda. Supporto per 7 tipi di uscite audio come audio analogico, coassiale, fibra ottica, I2S, ecc. Il segnale di uscita audio di ciascuna interfaccia può essere attivato o disattivato in modo indipendente tramite il pulsante sulla scheda. La scheda utilizza quattro chip professionali. Due gruppi di LDO sono progettati per alimentare separatamente i circuiti analogici e digitali. Condensatori solidi di grande capacità e condensatori al tantalio vengono utilizzati per il filtraggio e il disaccoppiamento per garantire un’alimentazione stabile e pulita e migliorare efficacemente l’SNR complessivo (rapporto segnale-rumore). PCM9211: chip ricetrasmettitore audio digitale professionale originale TI, frequenza di campionamento fino a 216K e jitter ultra-basso con clock del ricetrasmettitore coassiale inferiore a 50 RMS. PCM5122: chip decoder DAC (convertitore digitale-analogico) originale TI, capacità di decodifica fino a 384K/32 bit, elevato SNR (rapporto segnale/rumore) di 112 dB e gamma dinamica elevata. Suono più ricco con maggiori dettagli. Uscita LVDS: l’uscita I2S e DSD utilizza il chip driver differenziale ad alta velocità DS90LV047A, supporta una velocità di trasmissione di 200 MHz e garantisce un segnale I2S/DSD privo di distorsioni. SiTime Crystal: oscillatori digitali industriali programmabili al silicio, con jitter ultra-basso e rumore di fase estremamente basso. I2S/DSD adotta l’interfaccia HDMI e l’uscita del segnale differenziale e un migliore effetto di riproduzione può essere ottenuto collegando un comune cavo HDMI al decoder DAC con ingresso I2S. Display OLED integrato, l’interfaccia di standby può visualizzare la frequenza di campionamento della traccia corrente, il formato del segnale di ingresso della scheda decodificatore corrente, il formato di uscita dell’interfaccia I2S, ecc., più intuitivo e più comodo da usare. Nell’interfaccia di standby o Impostazioni, premere a lungo il tasto Modalità per accedere successivamente alle tre interfacce Impostazioni seguenti. Nella schermata Impostazioni, premere brevemente il tasto Modalità per cambiare la voce di impostazione selezionata. La voce di impostazione selezionata lampeggerà, in quel momento premere il tasto su o giù per impostare i parametri. INGRESSO: I2S/DSD/SPDIF. Seleziona la scheda decodificatore DAC 12S, DSD, tre sorgenti di ingresso coassiali I2S: 3 -L/4-L. Imposta I2S a 3 fili (senza MCLK) o I2S a 4 fili (con MCLK), Raspberry Pi 2B/3B/3B+ deve essere impostato su 3-L; Raspberry Pi 4B può essere impostato su 3-L o 4-L (richiede l’orologio principale MCLK) MCLK: aut/128/256/512. Quando I2S è impostato su 3-L, impostare la relazione multipla tra il master clock del sistema di recupero (MCLK) e la frequenza di campionamento FS. aut è la modalità multipla automatica, 256FS per 192K sotto, 128FS per 192K sopra. PUNTA: 16R/24B/24R/24L/32B. Quando IN è impostato su I2S, imposta la profondità di bit dell’ingresso/uscita I2S, L/R indica il formato giustificato a sinistra/giustificato a destra e B è il formato I2S standard. (Notare che i formati di ingresso e uscita di I2S sono gli stessi) 1B Quando IN è impostato su DSD, la profondità di bit di DSD è 1B e non può essere modificata 16R/24B/24R/24L Quando IN è impostato su SPDIF, impostare la profondità di bit e il formato dell’uscita I2S FLT: 1/2/3/4/5. Imposta il tipo di filtro utilizzato internamente dal chip del decodificatore PCM5122DAC per passare da un tono all’altro SPDF: out/off. Abilita o disabilita la funzione di uscita coassiale RCA: out/off. Abilita o disabilita la funzione di uscita audio analogica OPT: out/off. Abilita o disabilita la funzione uscita fibra ottica I2S: out/off. Abilita o disabilita la funzione di uscita I2S o DSD di HDMI Prodotto correlato: Scheda filtro di alimentazione Raspberry Pi Uscita Ingresso RCA Audio analogico Jack per cuffie da 3,5 mm Audio analogico Fibra ottica coassiale I2S DSD I2S SÌ SÌ SÌ SÌ SÌ NO Coassiale SÌ SÌ NO SÌ SÌ NO DSD NO NO NO NO NO SÌ Note: 1. L’interfaccia coassiale può essere impostata su uscita o ingresso premendo i pulsanti. Puoi sceglierne solo uno. 2.I segnali I2S e DSD vengono immessi dai pin sulla scheda madre Raspberry Pi. I segnali I2S o DSD emessi dall’interfaccia HDMI sono sincronizzati con quelli emessi da Raspberry Pi. Il chip PCM9211 ristabilirà il jitter dell’orologio DSD. Caratteristiche Supporto ingresso I2S/DSD/coassiale Uscita analogica/coassiale/ottica/I2S Funzione di decodifica 384K/32Bit Esclusivo de-jitter dell’orologio DSD Specifiche Audio analogico: RCA/jack per cuffie 32K – 384K/32Bit, larghezza di banda della risposta in frequenza 20 – 20KHz Livello di uscita 2Vrms Rapporto segnale/rumore (SNR) 120dB Coassiale: PCM 32K – 192K/24Bit, DOP DOP64 Fibra ottica: PCM 32K – 192K/24Bit, DOP DOP64 I2S: PCM 32K – 384K/32Bit, DOP DOP64/DOP128, DSD DSD64/DSD128 Tensione nominale: +5 V (può essere alimentato dalla scheda madre Raspberry Pi o dalla presa CC sulla scheda DAC) Corrente nominale: 300 mA Dimensioni scheda: 56 mm*65 mm/2,20*2,56″ Supporto Modello Raspberry Pi: Supporto Raspberry Pi 3B+/4B Lettori: Volumio, Moode, piCorePlayer, RuneAudio Lista di spedizione Scheda di decodifica audio DAC Raspberry Pi x1 Pilastro/vite/dado in rame x4 Applicazioni Uscita audio Raspberry Pi
