Scheda di espansione IO-BOX con alimentazione a batteria agli ioni di litio integrata

Micro: IO-BOX – Scheda di Espansione Multifunzionale con Batteria Integrata per micro:bit

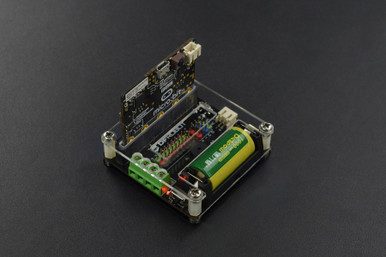

Micro: IO-BOX è una scheda di espansione multifunzionale progettata per micro:bit,
pensata per studenti, principianti, scuole e laboratori STEAM.

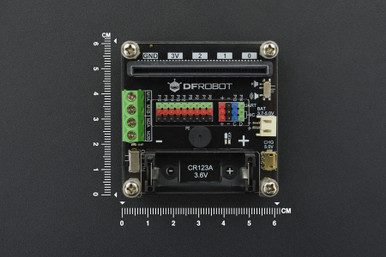

Il suo design compatto da 6 × 6 cm integra un’ampia gamma di funzioni
in un unico modulo portatile, sicuro e facile da utilizzare.

La scheda combina numerosi componenti essenziali per la robotica educativa e la prototipazione:
driver motore a 2 vie, 9 porte IO, 2 porte I2C,
1 porta seriale, cicalino integrato,
batteria agli ioni di litio CR123A da 3,6 V,
circuito di ricarica, porta MicroUSB e persino
un’interfaccia di alimentazione di emergenza.

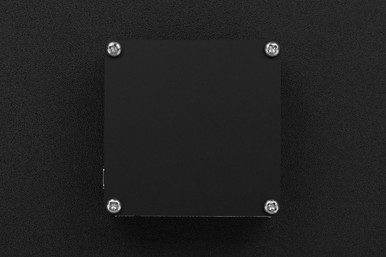

Abbiamo progettato anche una copertura protettiva esterna per rendere il dispositivo
più resistente e adatto all’utilizzo didattico quotidiano.
La sicurezza è stata una priorità fondamentale: a differenza delle batterie 18650, la batteria
CR123A è più compatta, stabile e sicura.
Sono integrate protezioni contro cortocircuito e
connessione inversa per garantire un utilizzo affidabile anche da parte dei bambini.

Per assicurare un’alimentazione stabile anche durante carichi elevati, IO-BOX utilizza una
soluzione di gestione energetica boost-buck di qualità superiore.
Nei test interni, due motori TT sono stati fatti ruotare avanti e indietro in modo continuo per
oltre 1,5 ore fino all’esaurimento della batteria.
In condizioni normali, la batteria offre un’autonomia di oltre 6 ore.

Caratteristiche

• Compatibile con batteria agli ioni di litio CR123A da 1000 mA
• Autonomia media: 6 ore (variabile in base ai carichi)
• Supporto alimentazione esterna: 3,7 – 5 V
• Ricarica tramite porta MicroUSB 5 V (PC o caricabatterie)
• Tensione motori: 3 – 6 V
• Driver motori a 2 vie integrato
• Cicalino integrato con interruttore dedicato
• Copertura protettiva esterna inclusa
• Protezione da cortocircuito e da connessione inversa

Specifiche Tecniche

• Tensione operativa: 4,5 – 5,5 V
• Batteria supportata: CR123A 3,6 V agli ioni di litio
• Corrente di carica: 350 mA
• Tempo di ricarica: circa 2,5 ore
• Uscita digitale: 0 / 3,3 V
• Ingresso analogico: 0 – 3,3 V
• Cicalino: 1 via (P0) con interruttore
• Interfacce motore: 2 vie (I2C)
• Porte micro:bit: 9 vie (P0, P1, P2, P8, P12, P13, P14, P15, P16)
• Porte I2C: 2 vie
• Porta UART: unidirezionale
• Dimensioni: 61 × 61 mm (2,40 × 2,40″)

Documentazione

• Wiki del prodotto

Contenuto della Confezione

• Micro: IO-BOX ×1
