Scheda di espansione LattePanda IOTA M.2 M – DFR1250

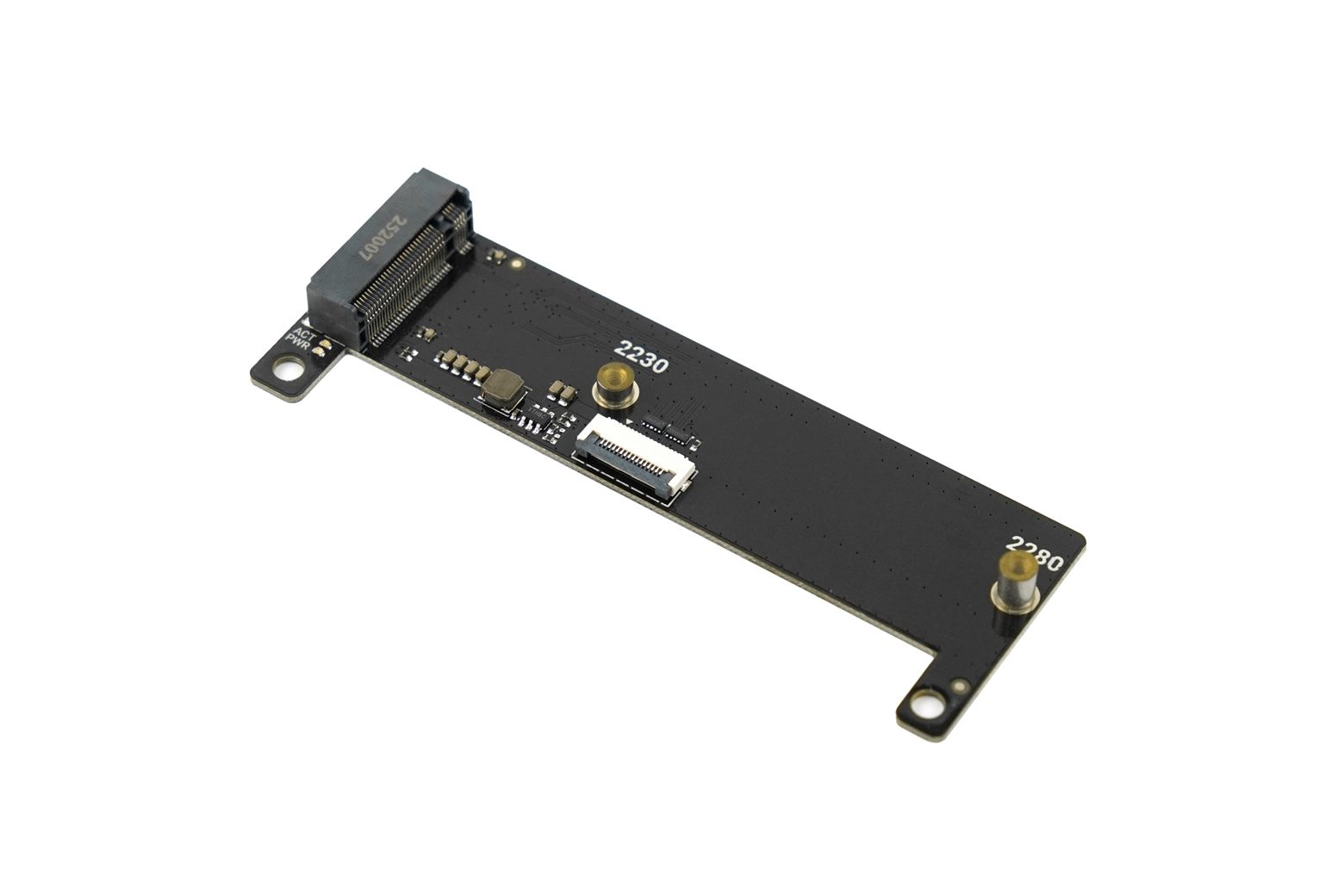

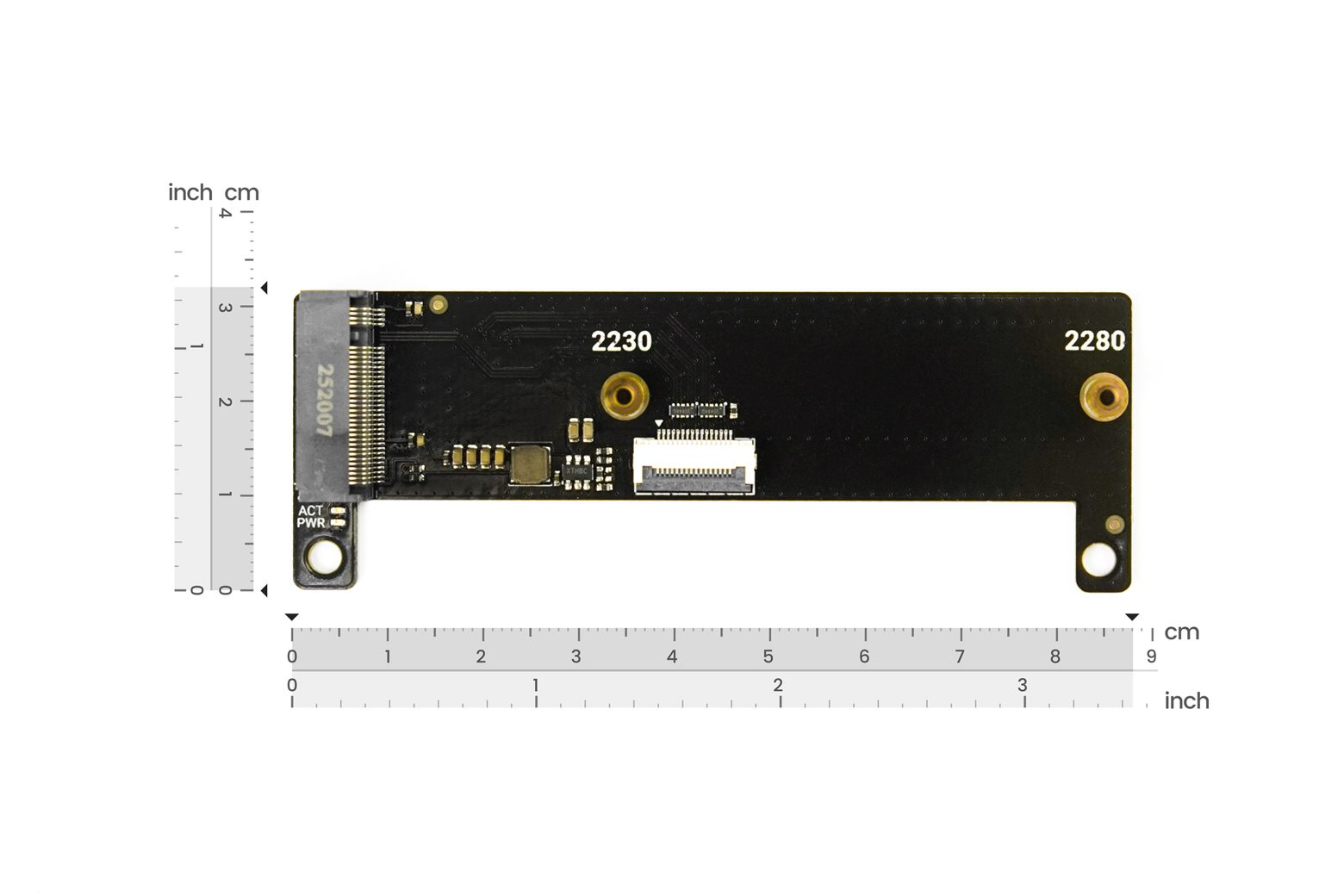

Introduzione La scheda di espansione LattePanda IOTA M.2 M-Key è un adattatore di interfaccia dedicato progettato per sfruttare tutto il potenziale del computer a scheda singola LattePanda IOTA. Funziona convertendo l’interfaccia FPC PCIe nativa a 16 pin della scheda in uno slot M.2 M-Key universalmente riconosciuto. Questa conversione diretta consente due aggiornamenti critici delle prestazioni: l’integrazione di unità a stato solido M.2 NVMe ad alta velocità per uno storage espanso o l’aggiunta di moduli acceleratori AI M.2 per un potente edge computing. Le specifiche principali includono una velocità di comunicazione PCIe 3.0 ×1 (8 GT/s), supporto per fattori di forma 2230 e 2280 M.2 e un design plug-and-play per un’installazione semplice. Ciò rende questo adattatore un componente essenziale per lo sviluppo di server compatti, sistemi embedded avanzati e applicazioni IA edge. Integrazione perfetta con LattePanda IOTA Progettato esclusivamente per LattePanda IOTA, questo modulo di espansione garantisce una perfetta compatibilità elettrica e un preciso allineamento fisico. Il suo design appositamente realizzato elimina le preoccupazioni relative all’integrità o all’instabilità del segnale che possono derivare da adattatori generici. Questa integrazione dedicata garantisce una connessione stabile e affidabile, consentendo agli sviluppatori di concentrarsi sui propri progetti senza risolvere problemi di compatibilità hardware. Sblocca l’espansione ad alte prestazioni La funzione principale di questa scheda di espansione M.2 è quella di fungere da gateway per periferiche ad alte prestazioni. Collegando un SSD M.2 NVMe, gli utenti possono aumentare notevolmente la capacità di archiviazione e raggiungere velocità di lettura/scrittura che superano di gran lunga l’eMMC integrato, ideale per eseguire un sistema operativo desktop completo o gestire set di dati di grandi dimensioni. In alternativa, lo slot può ospitare una scheda di accelerazione AI M.2, scaricando complesse attività di machine learning e visione artificiale dalla CPU principale per consentire un’inferenza AI efficiente e in tempo reale all’edge. Compatibilità flessibile dei dispositivi M.2 Il supporto per i fattori di forma M.2 compatto 2230 e 2280 standard offre una notevole flessibilità di implementazione. Ciò consente agli utenti di scegliere tra un’ampia gamma di SSD NVMe e moduli AI disponibili in commercio in base ai requisiti specifici di prestazioni, capacità o dimensioni. Questa versatilità è particolarmente preziosa per creare soluzioni integrate di dimensioni personalizzate o adattarsi a diversi vincoli di progetto. Installazione Plug-and-Play semplice Il modulo è progettato per semplicità e rapida implementazione. Si collega a LattePanda IOTA tramite un semplice cavo flessibile FPC e il dispositivo M.2 viene riconosciuto automaticamente dal sistema all’accensione senza la necessità di complesse installazioni o configurazioni di driver. Questa funzionalità plug-and-play semplifica il processo di sviluppo e prototipazione, rendendo l’espansione hardware avanzata accessibile a tutti i livelli di competenza. Note importanti Progettato ESCLUSIVAMENTE per LattePanda IOTA Per i dispositivi SSD M.2, sono supportati solo gli SSD NVMe; Gli SSD SATA non sono supportati. Velocità di comunicazione massima: PCIe 3.0 × 1 (8 GT/s) Specifiche Scheda compatibile: solo LattePanda IOTA Interfaccia di espansione: M.2 M-Key (PCIe x1) Interfaccia host: FPC a 16 pin (passo 0,5 mm) Dispositivi supportati: SSD M.2 NVMe, scheda di accelerazione AI M.2 Dimensioni supportate: 2230/2280 Velocità di comunicazione: PCIe 3,0 ×1 (8 GT/s) Dimensioni scheda: 88 mm × 31,5 mm Installazione: Connessione cavo flessibile FPC Elenco di spedizione Scheda di espansione M.2 M-Key x1 Cavo FPC a 16 pin x1 Distanziatore esagonale M3 x2 Vite M3 x2 Vite M2 (per il montaggio del dispositivo M.2 2280) x1 Set di viti M2 e distanziatori esagonali (per il montaggio del dispositivo M.2 2230) x1 Manuale utente x1 Documenti Wiki del prodotto Applicazioni NAS compatto o Home Server: creazione di un server di piccole dimensioni con storage NVMe veloce per un rapido accesso ai dati. Sviluppo Edge AI: creazione di dispositivi intelligenti per il rilevamento di oggetti in tempo reale, il riconoscimento facciale o l’automazione industriale. Sistemi embedded ad alte prestazioni: progettazione di sistemi che richiedono un sistema operativo reattivo e la capacità di archiviare ed elaborare grandi quantità di dati localmente. Robotica avanzata: prototipazione di robot che dipendono dal recupero dei dati a bassa latenza e dall’elaborazione dell’intelligenza artificiale sul dispositivo per la navigazione e l’interazione autonome.
