Scheda di espansione multifunzione per UNIHIKER K10 – DFR1216

Descrizione

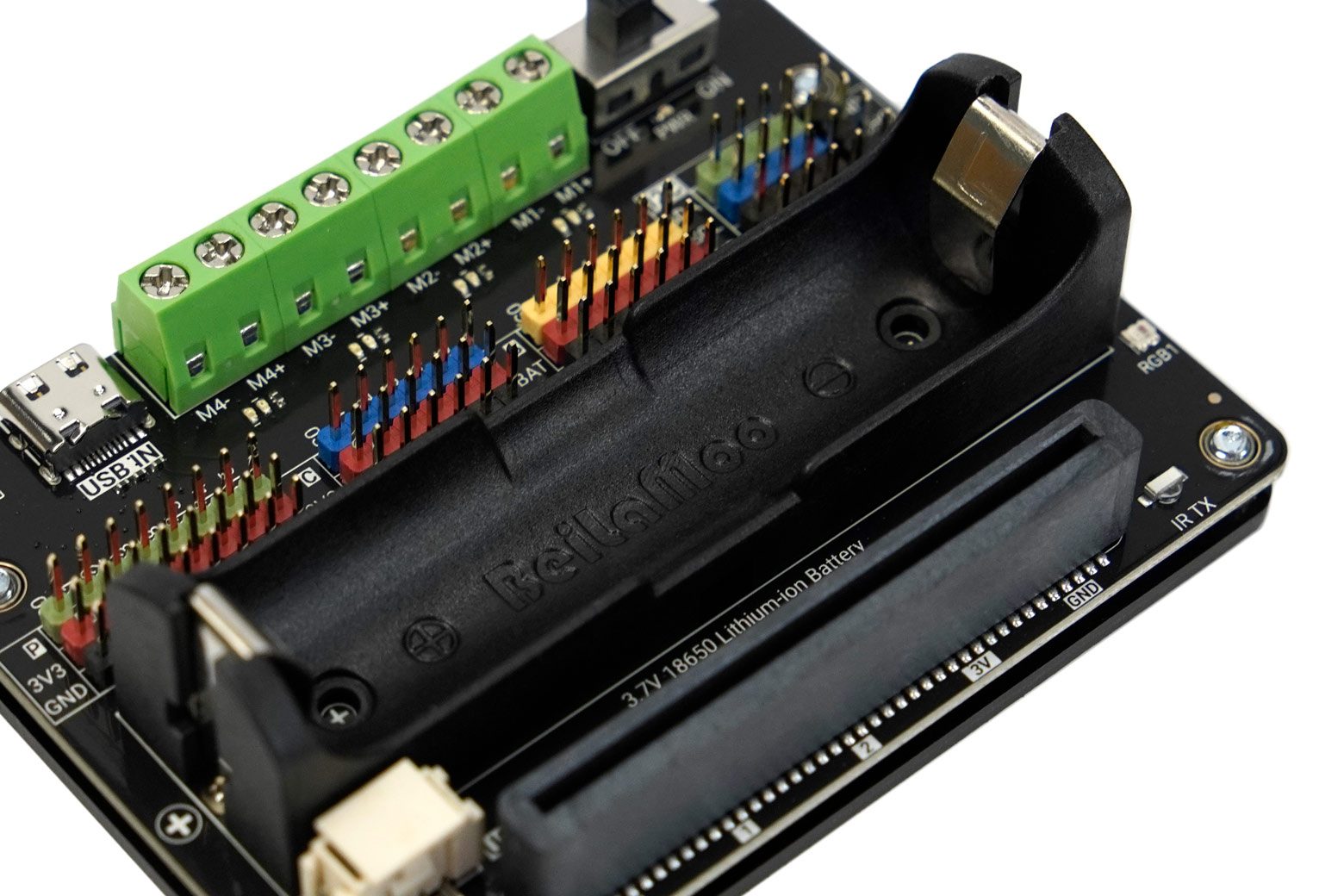

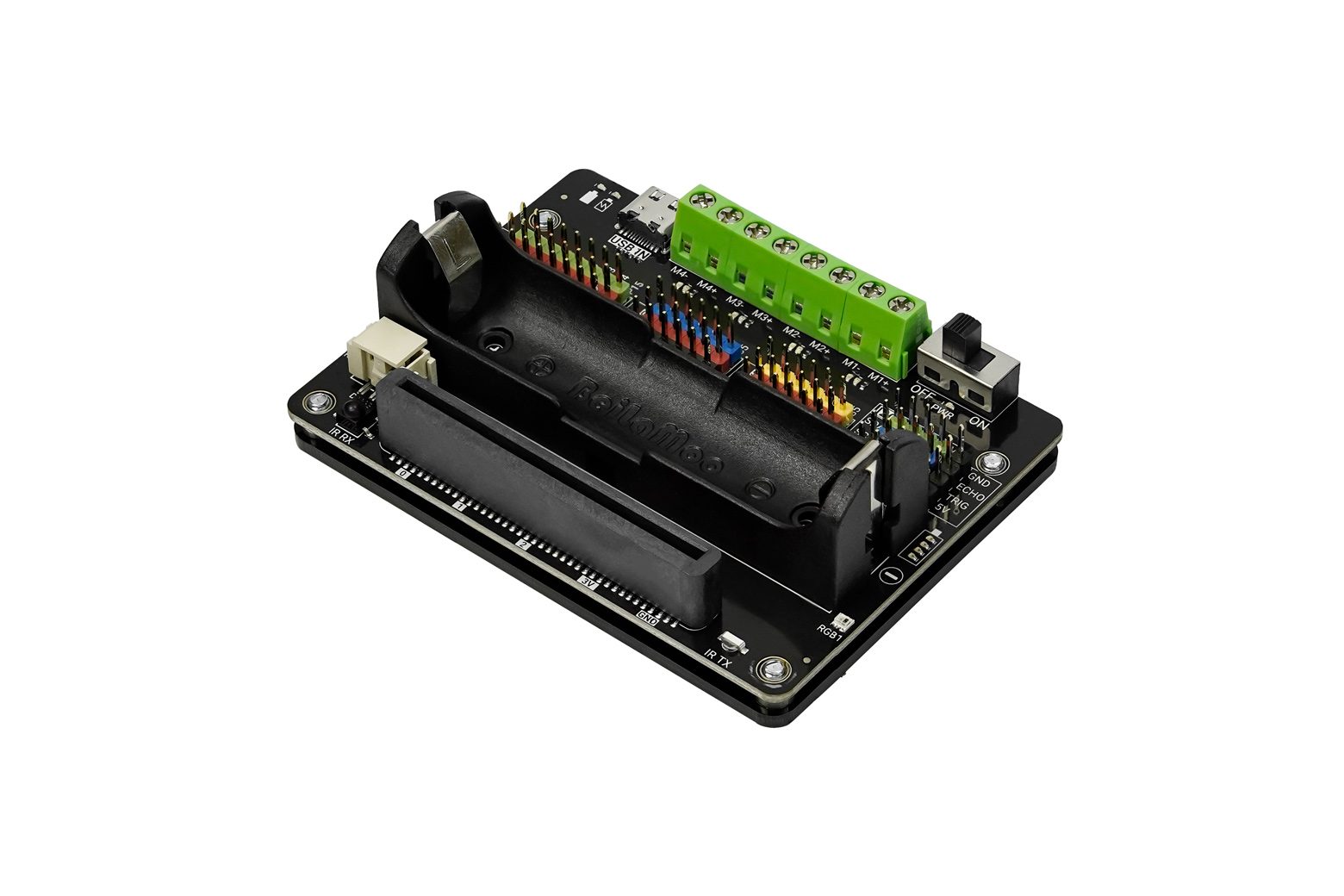

Introduzione La scheda di espansione multifunzione per UNIHIKER è una soluzione all-in-one progettata per sbloccare tutto il potenziale dei progetti UNIHIKER K10. Affronta direttamente gli ostacoli più comuni integrando un potente driver del motore, un sistema di alimentazione portatile e un’ampia espansione I/O su un’unica piattaforma compatta. Potenzia le tue creazioni con un driver del motore CC a 4 canali, 6 porte servo dedicate, un portabatteria 18650 integrato e un montaggio compatibile LEGO per la massima versatilità. Questa scheda di espansione è progettata per la costruzione di robot mobili, prototipi interattivi e altri progetti complessi che richiedono controllo avanzato e mobilità completa. Driver robotico integrato e gestione dell’alimentazione La scheda di espansione funge da hub centrale per i progetti di robotica. Integra un driver del motore CC a 4 canali e sei porte servo, consentendo il controllo simultaneo di sistemi meccanici complessi. L’interfaccia servo utilizza un’alimentazione indipendente dalla batteria, garantendo prestazioni stabili anche in condizioni di carico elevato. Il portabatteria 18650 integrato, completo di circuito di carica e scarica e indicatore di alimentazione multilivello, trasforma qualsiasi progetto in un dispositivo portatile e senza vincoli, migliorando significativamente la mobilità e il potenziale di applicazione nel mondo reale. Risolvi i problemi di alimentazione Portabatteria 18650 integrato e circuito di carica/scarica, eliminando la necessità di cavi e batterie esterne, mentre l’indicatore luminoso della batteria integrata garantisce un’alimentazione sicura, una ricarica comoda e una lunga durata della batteria, migliorando notevolmente la mobilità del progetto. Figura: Scheda di espansione con UNIHIKER Rich I/O ed espansione periferica Per superare le limitazioni dei pin delle schede madri, questa scheda di espansione fornisce una vasta gamma di interfacce aggiuntive mentre passa attraverso il connettore edge nativo di UNIHIKER. Aggiunge sei pin I/O multifunzione (che supportano digitale, analogico e 1-Wire), più porte I2C (inclusa una porta da 5 V per compatibilità a livello logico con dispositivi come HUSKYLENS) e una porta da 5 V dedicata per sensori a ultrasuoni. Inoltre, le periferiche integrate come due LED RGB programmabili e un trasmettitore/ricevitore IR aggiungono funzionalità integrate per l’indicazione dello stato e il controllo remoto senza richiedere moduli aggiuntivi. Figura: scheda di espansione UNIHIKER con vari moduli collegati Compatibile con LEGO Progettato per la creatività e la prototipazione rapida, lo scudo di espansione presenta fori di montaggio M3 distanziati per essere perfettamente compatibile con le dimensioni LEGO® Technic. Questo design consente un’integrazione perfetta e robusta in strutture meccaniche personalizzate, telai robotici e modelli educativi. Colma il divario tra l’elettronica e la costruzione meccanica, consentendo la creazione di robot e dispositivi sofisticati e personalizzati. Figura: scheda UNIHIKER montata su mattoncini LEGO Design intuitivo e protettivo La scheda di espansione è progettata per garantire chiarezza e durata. Un set completo di indicatori di stato fornisce feedback in tempo reale sull’alimentazione del sistema, sullo stato di carica, sul livello della batteria e sulla direzione del motore, semplificando il debug e il funzionamento. Tutte le interfacce sono chiaramente etichettate e codificate a colori per connessioni intuitive. Per motivi di sicurezza, è inclusa una piastra di base in acrilico per evitare cortocircuiti e tutti i pin I/O sono dotati di protezione ESD per migliorare l’affidabilità durante lo sviluppo. Specifiche Voltaggio operativo: 3,3 V CC Voltaggio in ingresso interfaccia USB-C: 5 V CC Estensione GPIO: 3,3 V GPIO dal connettore sul bordo della scheda principale x8 3,3 V GPIO digitale/analogico/OneWire x6 Interfaccia servo (alimentata dalla batteria) x6 3,3 V I2C x3 5 V I2C x1 Sensore a ultrasuoni 5 V (Trig-Echo) x1 Driver motore: Morsettiera motore CC x4 HY2.0 Interfaccia a 4 pin x1 (alimentazione per UNIHIKER M10) Portabatteria: 3,7 V 18650 Componenti di bordo: LED RGB (WS2812) x2 Emettitore IR x1 Ricevitore IR x1 Dimensioni: 65*88 mm Peso: 200 g Elenco di spedizione UNIHIKER Scheda di espansione multifunzione x1 Documenti Wiki del prodotto
