Scheda di espansione multifunzione per UNIHIKER M10 – DFR1216-1

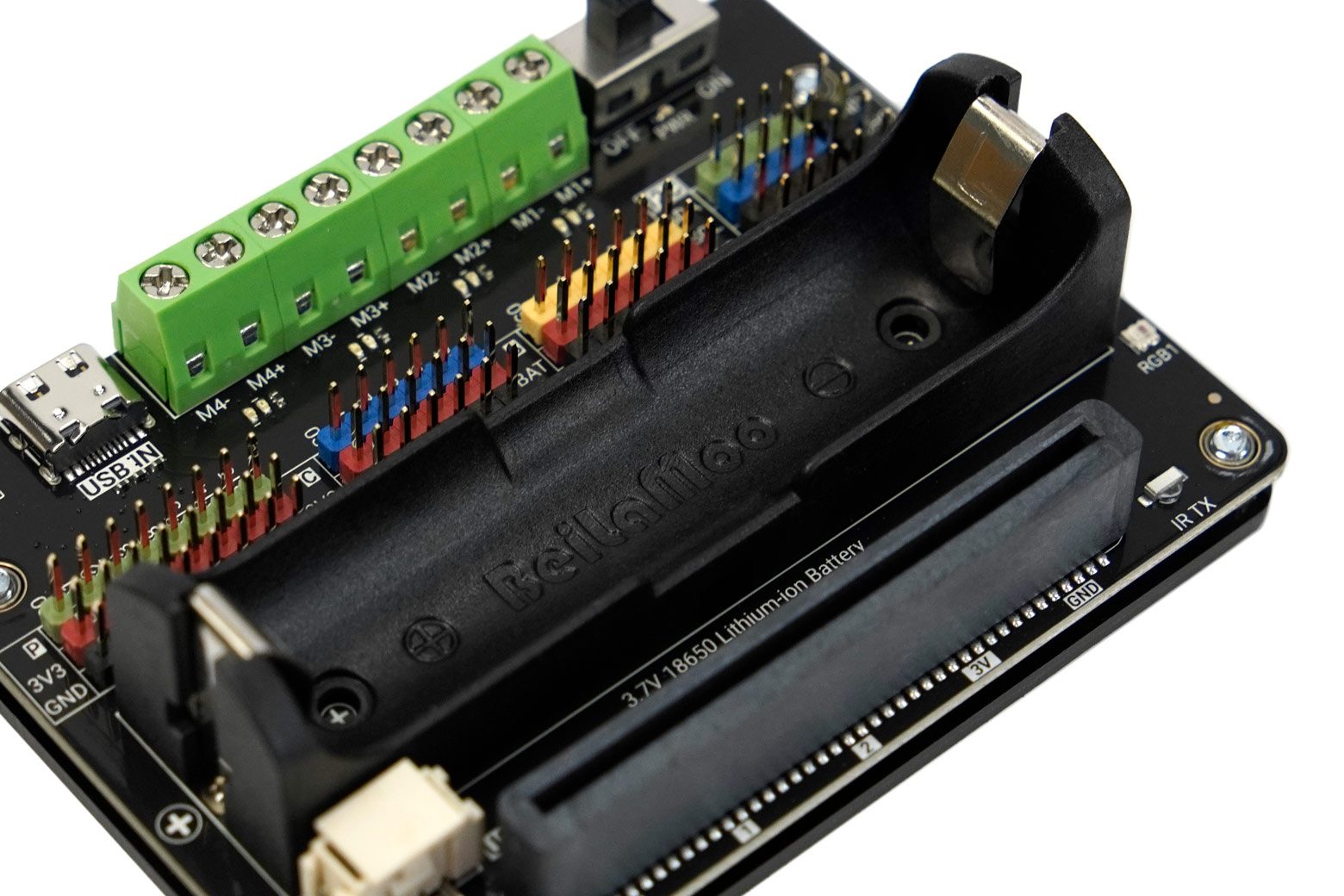

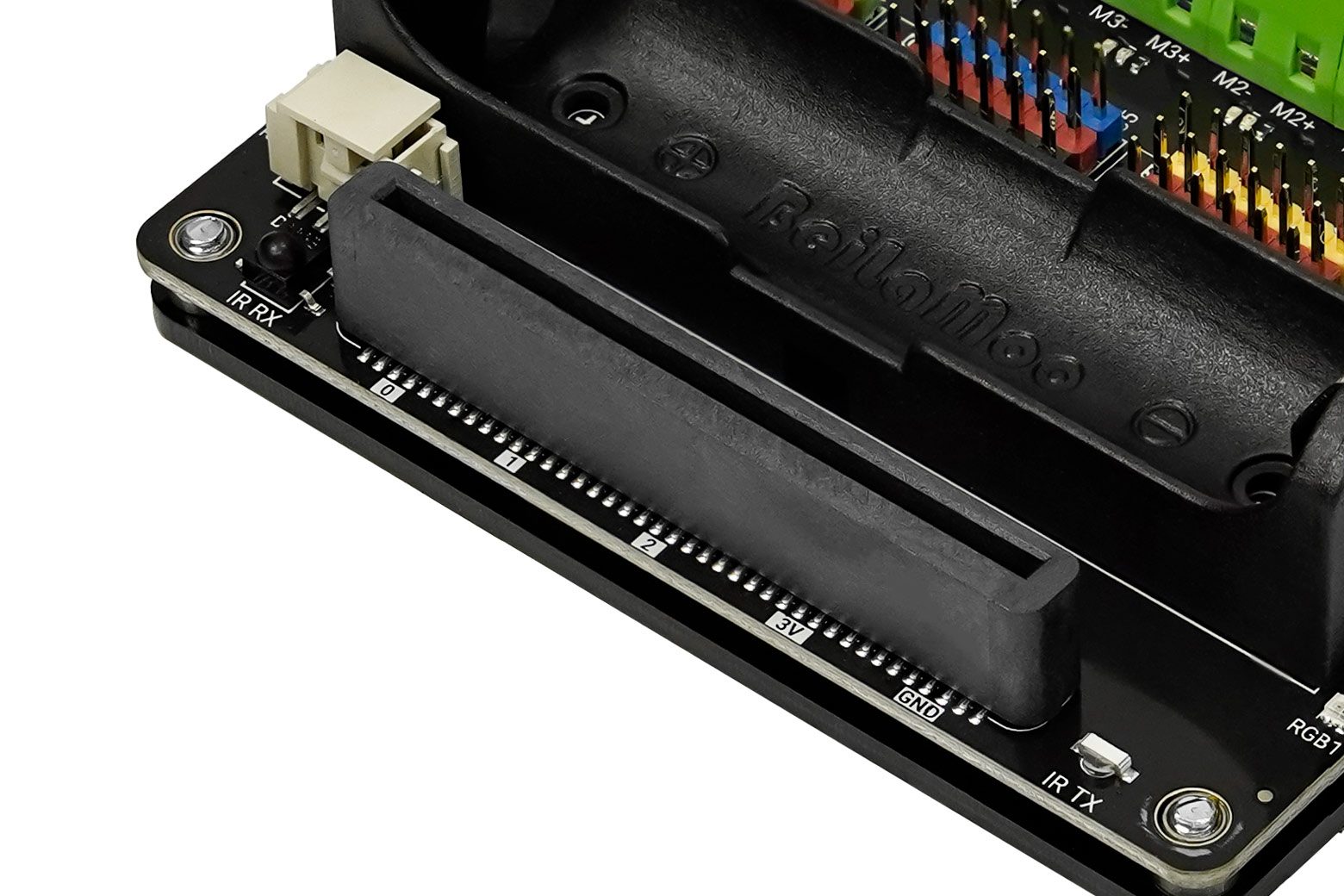

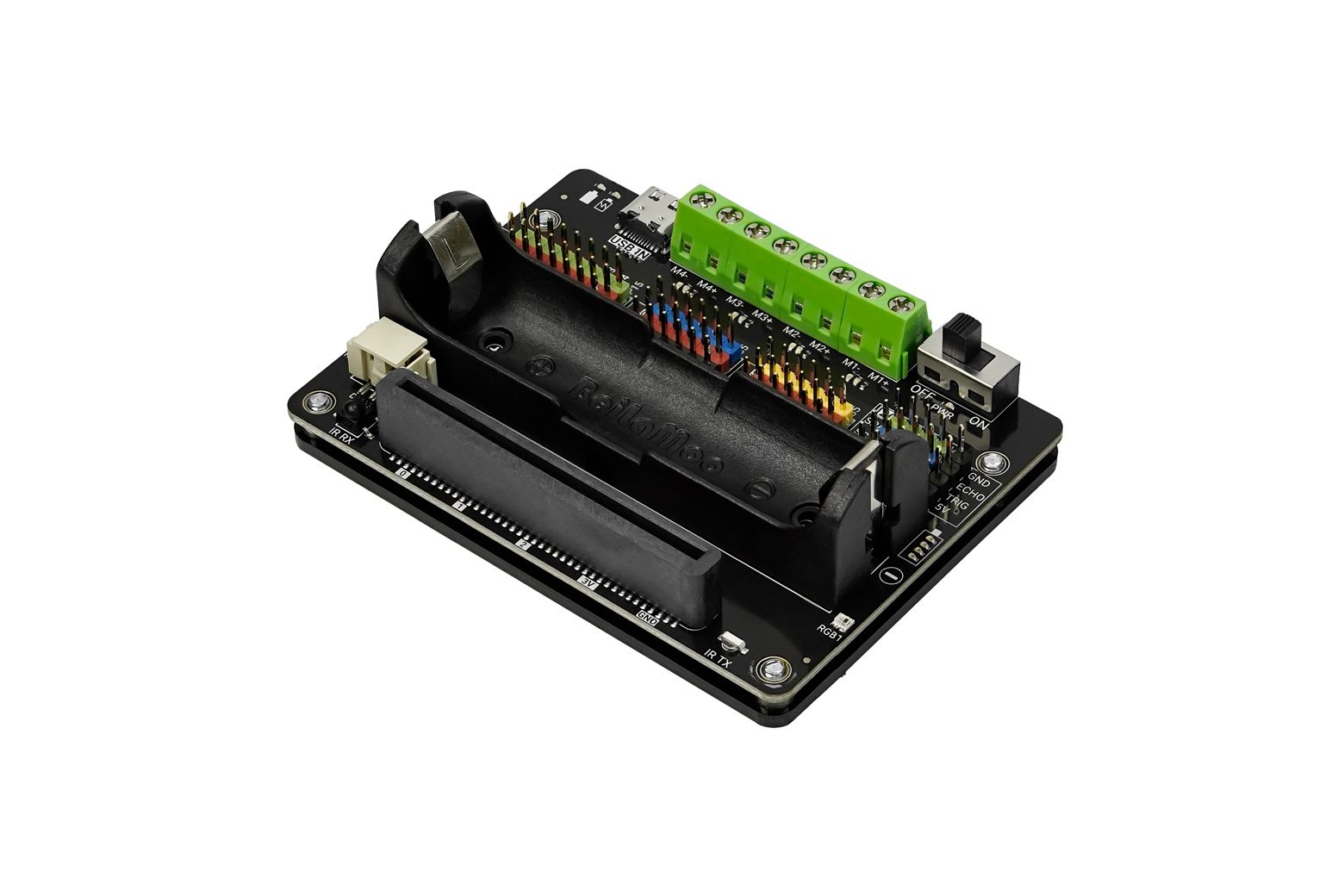

Introduzione La scheda di espansione multifunzione per UNIHIKER è un modulo all-in-one progettato per sfruttare tutto il potenziale delle schede di sviluppo UNIHIKER (K10 / M10) e micro:bit. Integrandosi perfettamente con il controller host, risolve le limitazioni comuni attraverso tre miglioramenti principali: espansione I/O completa, un sistema di alimentazione mobile 18650 autonomo e un motore ad alta corrente e un’unità di servoazionamento. Questa scheda consente il controllo simultaneo di un massimo di 4 motori CC e 6 servi fornendo allo stesso tempo una ricca gamma di porte digitali, analogiche e di comunicazione. È la soluzione definitiva per lo sviluppo di robot mobili complessi, dispositivi interattivi portatili e progetti di maker sofisticati che richiedono maggiore connettività e autonomia energetica. Espansione I/O completa Questa scheda di espansione risolve direttamente il problema dei pin I/O insufficienti sulla scheda di sviluppo UNIHIKER. Aggiunge una moltitudine di pin multifunzionali, tra cui 6 porte per dispositivi digitali, analogici o a bus singolo e un’interfaccia dedicata per sensori a ultrasuoni. Fondamentalmente, mantiene l’interfaccia nativa Gold Finger della scheda madre, garantendo che le connessioni esistenti rimangano accessibili. Inoltre, la scheda integra componenti integrati come due LED RGB programmabili e un trasmettitore/ricevitore a infrarossi, aggiungendo funzionalità immediate per l’indicazione dello stato e il controllo remoto senza richiedere moduli esterni. Figura: Come collegare la scheda di espansione e la soluzione di alimentazione mobile integrata UNIHIKER M10 Progettata per una reale mobilità dei progetti, la scheda di espansione IO elimina la necessità di ingombranti pacchi batteria esterni e cavi di alimentazione fissati. È dotato di portabatteria 18650 integrato con circuito completo di gestione della carica e scarica. Un indicatore del livello della batteria integrato fornisce un chiaro segnale visivo dello stato di alimentazione per un funzionamento sicuro. Per UNIHIKER M10 ad alte prestazioni è incluso un cavo di alimentazione da Tipo C a HY2.0-4P appositamente progettato, che garantisce un’alimentazione stabile e affidabile per le applicazioni più impegnative. Capacità superiore di motore e servoazionamento Per gestire complesse attività di robotica e automazione, la scheda di espansione IO è dotata di un potente sistema di azionamento. Incorpora un driver del motore CC a quattro canali e sei interfacce servo. L’alimentazione del servo è indipendente e attinge direttamente dalla batteria per garantire che i movimenti a coppia elevata non compromettano la stabilità del controller principale. Inoltre, è inclusa un’interfaccia I2C dedicata da 5 V per alimentare in modo affidabile periferiche ad alta corrente, come il sensore di visione AI HUSKYLENS, che le tipiche schede logiche da 3,3 V non possono supportare da sole. Figura: scheda di espansione UNIHIKER con vari moduli collegati Design robusto, compatibile con LEGO e intuitivo Ogni aspetto della scheda è progettato per praticità e durata. La spaziatura dei fori di montaggio M3 sulla base è compatibile con le dimensioni dei mattoncini LEGO, consentendo una perfetta integrazione nelle strutture meccaniche. Una suite completa di indicatori luminosi di stato per l’alimentazione del sistema, la ricarica e la direzione del motore fornisce un feedback visivo immediato per un facile debug. Per protezione, una piastra base in acrilico previene cortocircuiti accidentali, mentre tutti i pin I/O sono dotati di protezione elettrostatica, migliorando la sicurezza durante la movimentazione e l’uso. Figura: Scheda UNIHIKER montata su mattoncini LEGO Specifiche Voltaggio operativo: 3,3 V CC Voltaggio in ingresso interfaccia USB-C: 5 V CC Estensione GPIO: 3,3 V GPIO dal connettore sul bordo della scheda principale x8 3,3 V GPIO digitale/analogico/OneWire x6 Interfaccia servo (alimentata dalla batteria) x6 3,3 V I2C x3 5 V I2C x1 Sensore a ultrasuoni (Trig-Echo) 5 V x1 Driver motore: Motore CC Morsettiera x4 Interfaccia HY2.0 a 4 pin x1 (alimentazione per UNIHIKER M10) Portabatteria: 3,7 V 18650 Componenti di bordo: LED RGB (WS2812) x2 Emettitore IR x1 Ricevitore IR x1 Dimensioni: 65*88 mm Peso: 200 g Elenco di spedizione Scheda di espansione multifunzione per UNIHIKER M10 x1 Cavo da tipo C a HY2.0-4P x1 Documenti Prodotto wiki
