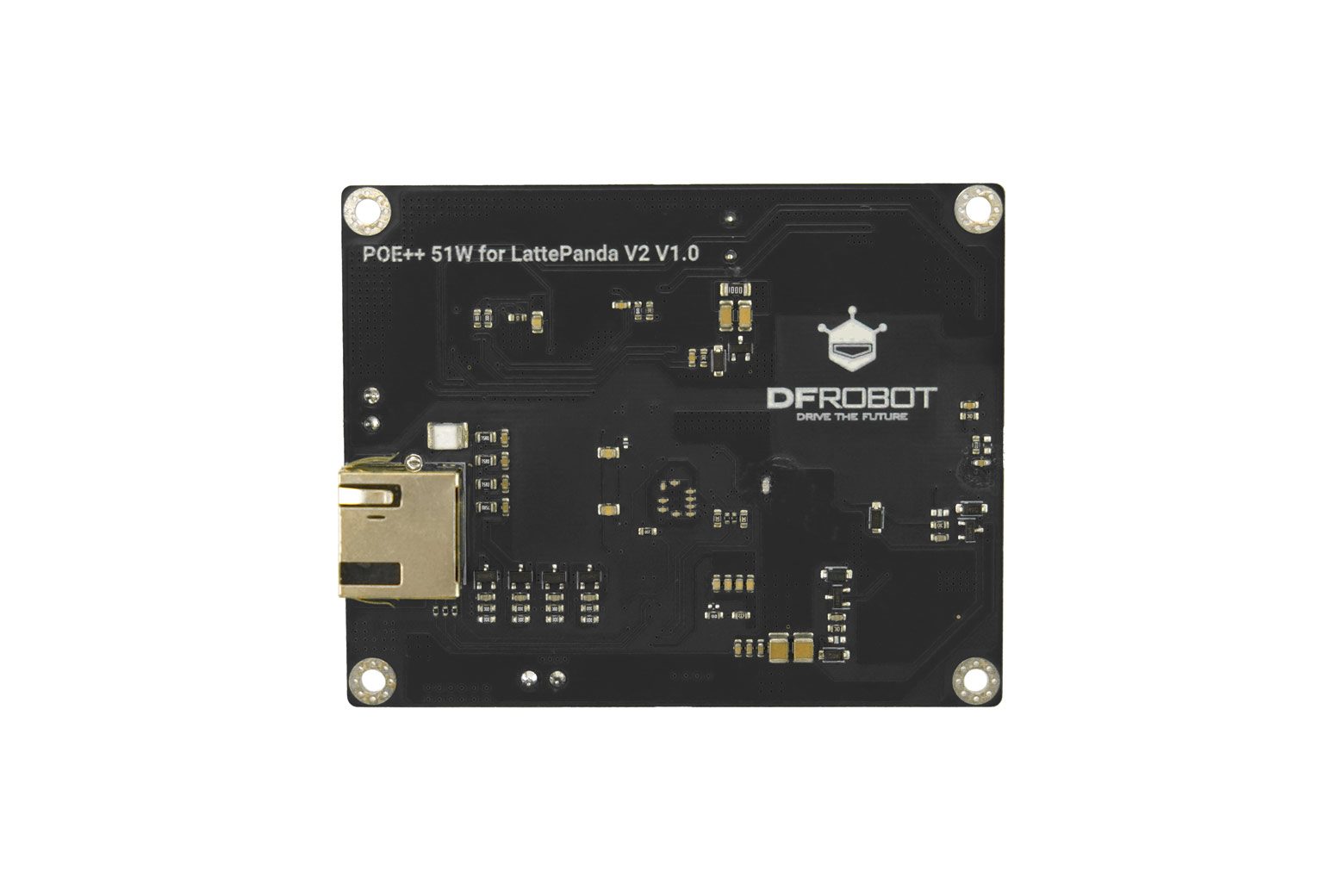

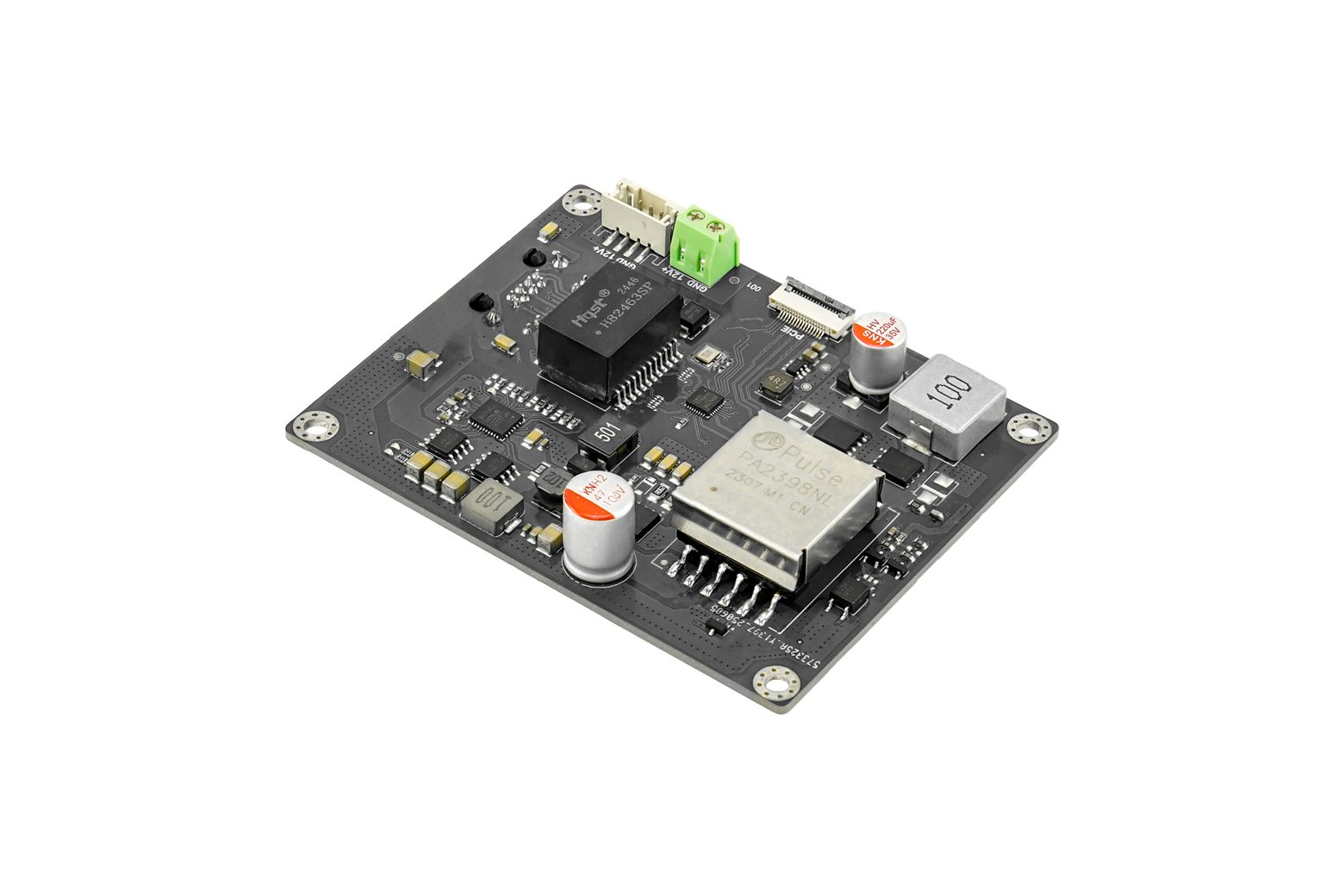

Scheda di espansione PoE da 51 W per LattePanda – DFR1248

Introduzione La scheda di espansione PoE LattePanda IOTA 51W è una soluzione di alimentazione e rete ad alte prestazioni progettata appositamente per il computer a scheda singola LattePanda IOTA. Funziona secondo lo standard IEEE 802.3bt (PoE++), consentendo la fornitura di fino a 51 W di alimentazione e dati Gigabit Ethernet tramite un singolo cavo Ethernet. Questo design semplifica notevolmente l’implementazione del sistema eliminando la necessità di un adattatore di alimentazione separato per la scheda principale e le periferiche collegate. Con caratteristiche chiave tra cui un robusto budget energetico di 51 W, una comoda uscita da 12 V CC per dispositivi esterni e una rete a velocità gigabit, questo modulo LattePanda IOTA PoE è la soluzione definitiva per lo sviluppo di sistemi affidabili e ad alte prestazioni nelle applicazioni di controllo industriale, edge computing e sorveglianza intelligente. Scheda di espansione LattePanda IOTA e PoE da 51 W Alimentatore PoE ad alta potenza fino a 51 W Questa scheda di espansione PoE da 51 W è conforme allo standard avanzato IEEE 802.3bt, fornendo una potenza massima di 51 W. Questo sostanziale budget energetico garantisce un funzionamento continuo e stabile non solo per LattePanda IOTA stesso ma anche per dispositivi periferici assetati di energia come fotocamere, sensori o piccoli attuatori. Questa funzionalità è fondamentale per le applicazioni che richiedono prestazioni costanti e affidabilità con carichi di elaborazione pesanti, prevenendo problemi come l’instabilità del sistema o riavvii imprevisti causati da alimentazione insufficiente. Alimentazione e rete su un unico cavo: cablaggio semplificato Integrando alimentazione e trasmissione dati in un unico cavo Ethernet, questa soluzione PoE a cavo singolo semplifica sostanzialmente la configurazione fisica di qualsiasi progetto. Questo approccio riduce l’ingombro dei cavi, minimizza i potenziali punti di guasto e ottimizza lo spazio di distribuzione. La comodità è particolarmente preziosa negli involucri compatti o negli ambienti di installazione remota in cui l’accesso alle prese di corrente è limitato o poco pratico. Il modulo mantiene una connessione di rete ad alta velocità da 1,0 Gbps, garantendo che la velocità di trasmissione dei dati non venga mai compromessa. Supporta l’uscita di alimentazione del dispositivo esterno Un connettore dedicato da 12 V CC è integrato nel Gigabit PoE Hat, consentendogli di alimentare direttamente componenti esterni come sensori, ventole di raffreddamento o attuatori. Questa funzionalità migliora il ruolo di LattePanda IOTA come controller centrale consentendogli di gestire e alimentare l’intero ecosistema di periferiche da un’unica fonte. Ciò espande le capacità di integrazione del sistema, facilitando la creazione di soluzioni autonome e completamente funzionali senza richiedere alimentatori aggiuntivi. Note importanti Solo la porta Ethernet di questa scheda di espansione supporta PoE: la porta Ethernet integrata sulla scheda LattePanda IOTA NON supporta PoE. Assicurarsi che l’alimentazione PoE venga fornita solo tramite questa scheda di espansione. Utilizzare apparecchiature compatibili con IEEE 802.3bt: si consiglia di utilizzare switch o router PoE che supportano lo standard IEEE 802.3bt. L’utilizzo di dispositivi con specifiche inferiori (ad esempio, 802.3af/at) comporterà un’alimentazione insufficiente, causando instabilità del sistema, riavvii frequenti o errori di avvio. Il riscaldamento dell’induttore è normale: l’induttore argentato sulla scheda (contrassegnato con “100”) potrebbe surriscaldarsi leggermente sotto carichi leggeri a causa del funzionamento in modalità SSR FPWM. Questa è una normale condizione di lavoro e non influisce sulle prestazioni o sulla durata del prodotto. Specifiche Standard PoE: IEEE 802.3bt PoE Tensione in ingresso: 37–57 V CC Tensione in uscita: 12 V CC Potenza massima in uscita: 51 W Velocità porta Ethernet: 1,0 Gbps (Gigabit) Interfaccia di connessione: connettore FPC PCIe 3.0 x1 (per la connessione diretta a LattePanda IOTA) Interfacce di uscita alimentazione: Connettore di alimentazione a 4 pin: alimenta la scheda LattePanda Connettore 12 V CC: alimenta dispositivi esterni Dimensioni: 88 mm × 70 mm Elenco di spedizione Scheda di espansione PoE da 51 W x1 Cavo FPC a 16 pin x1 Cavo di alimentazione a 4 pin x1 Distanziatore esagonale a terminazione singola M3 (per impilamento sulla parte superiore) Distanziatore esagonale a doppia estremità M3 (per montaggio affiancato) x4 Vite M3 x4 Manuale dell’utente x1 Documenti Wiki del prodotto Applicazioni Costruisci una telecamera di sicurezza AI off-grid Crea un ambiente ordinato e professionale Gateway IoT Progetta un monitoraggio meteorologico e ambientale remoto Costruisci un controller di automazione di fabbrica
