Scheda di estensione GPIO Raspberry Pi(fuori produzione) – DFR0312

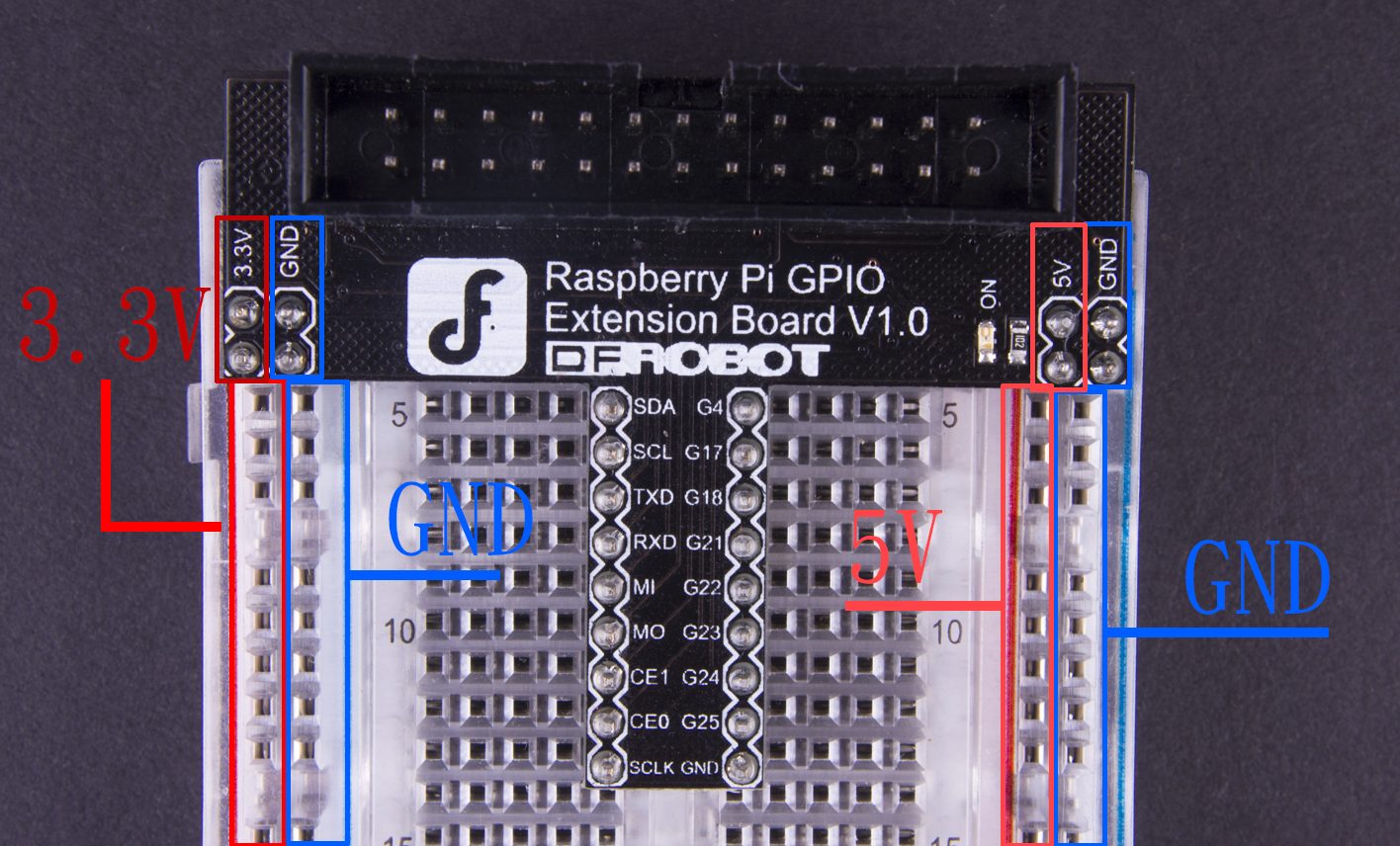

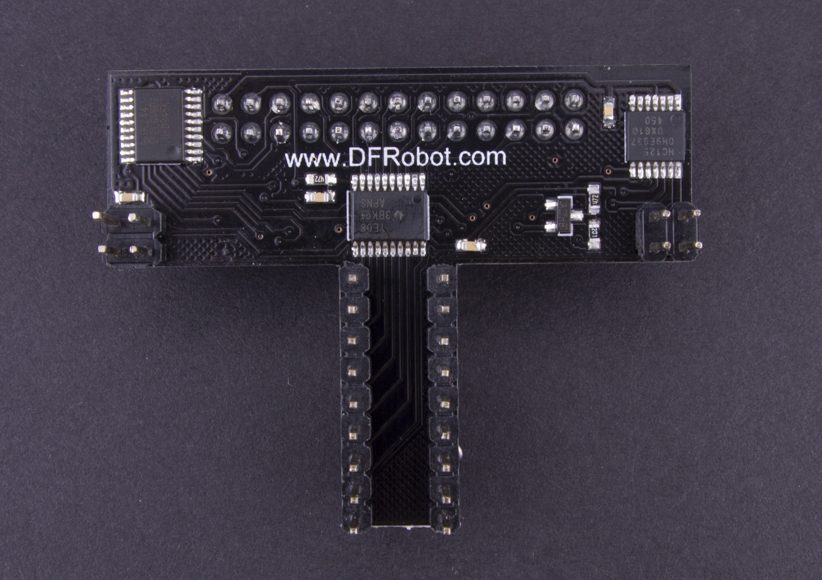

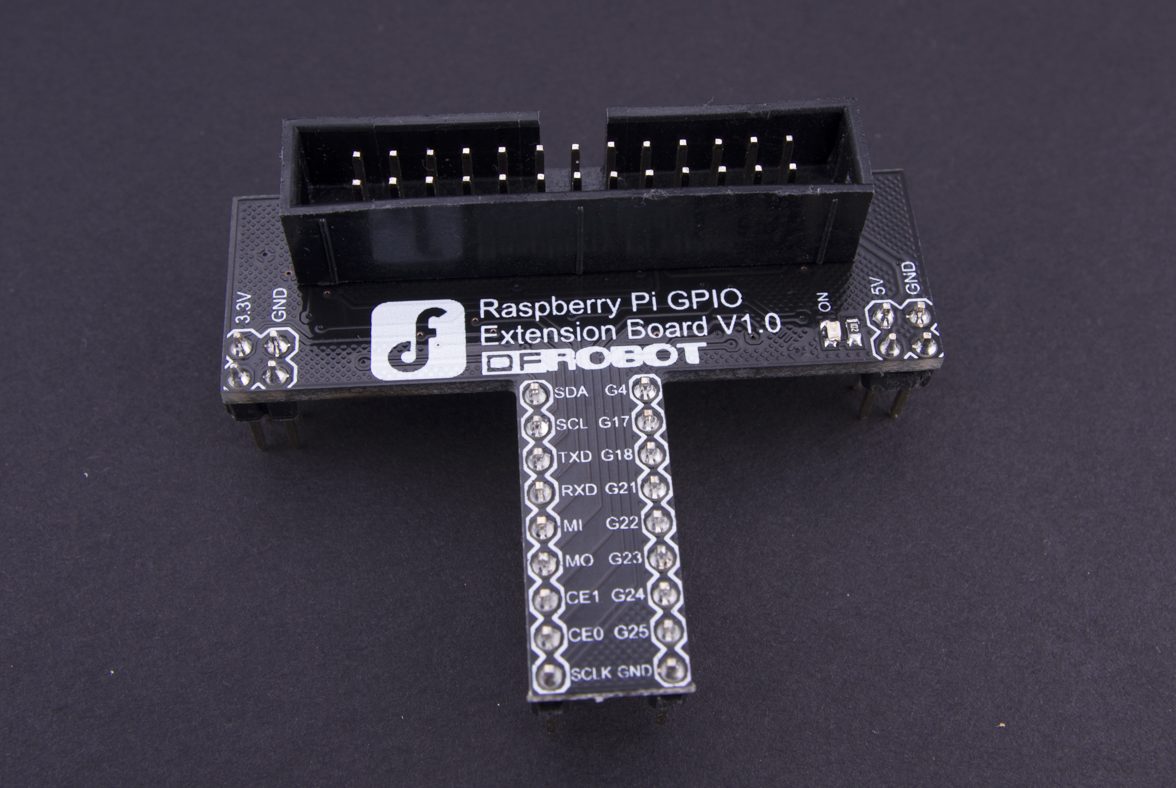

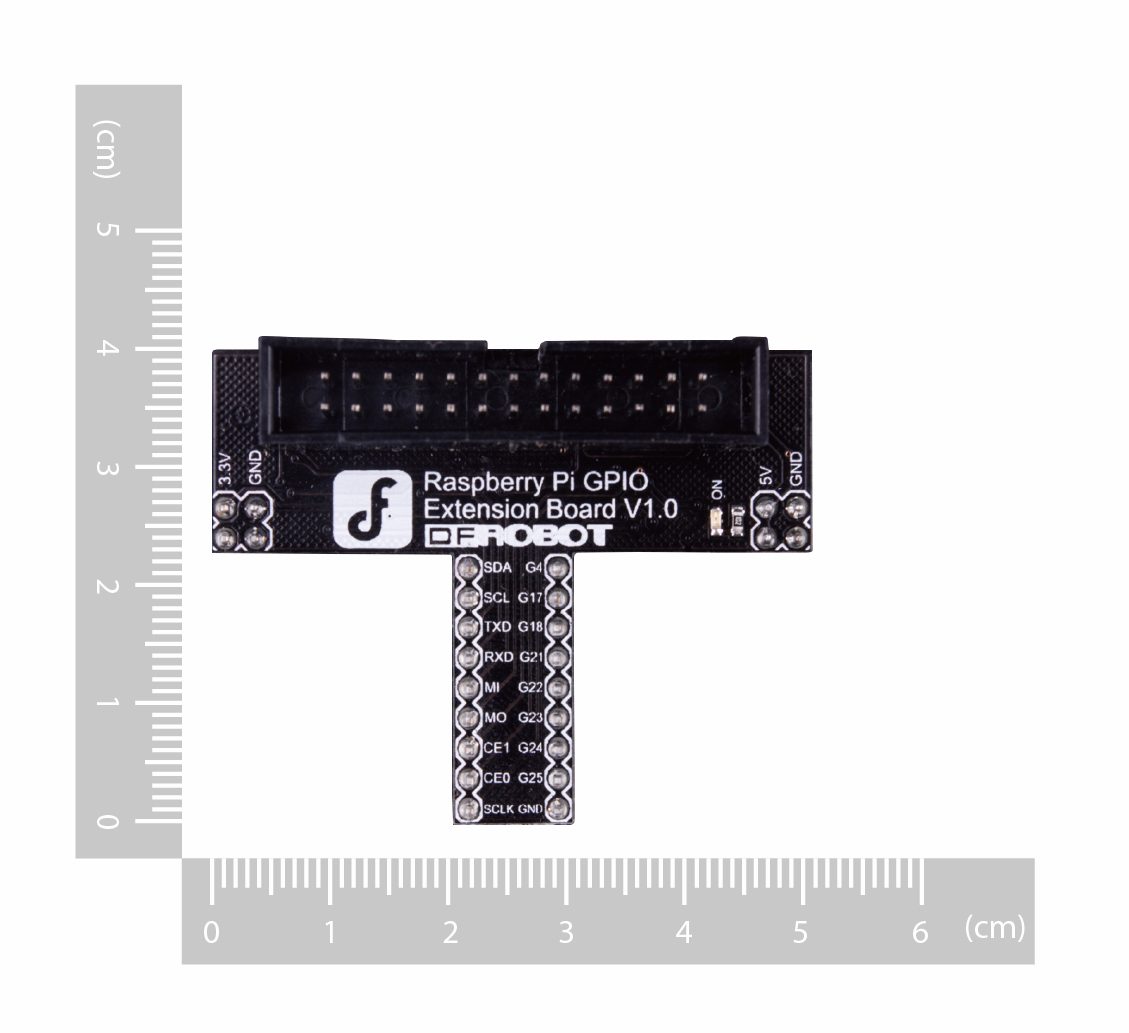

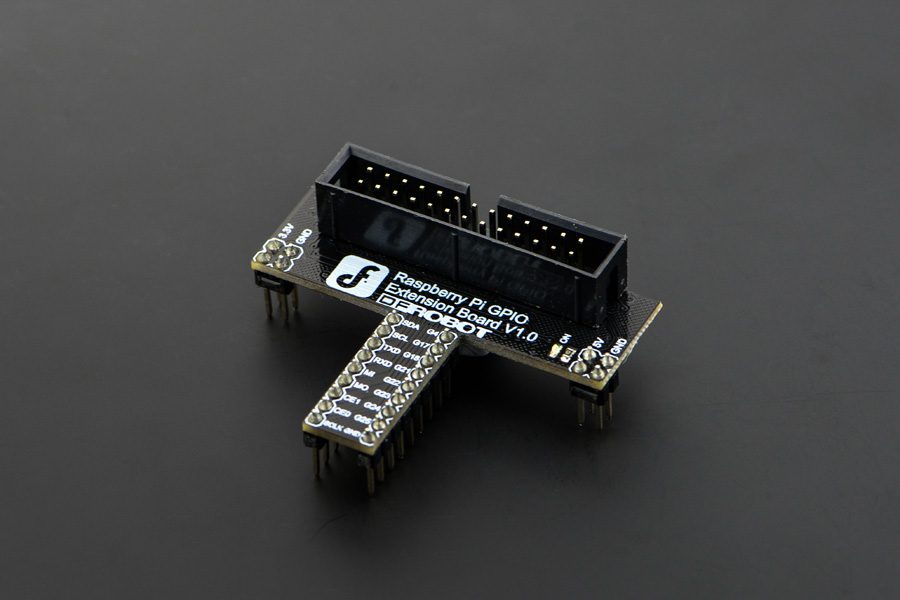

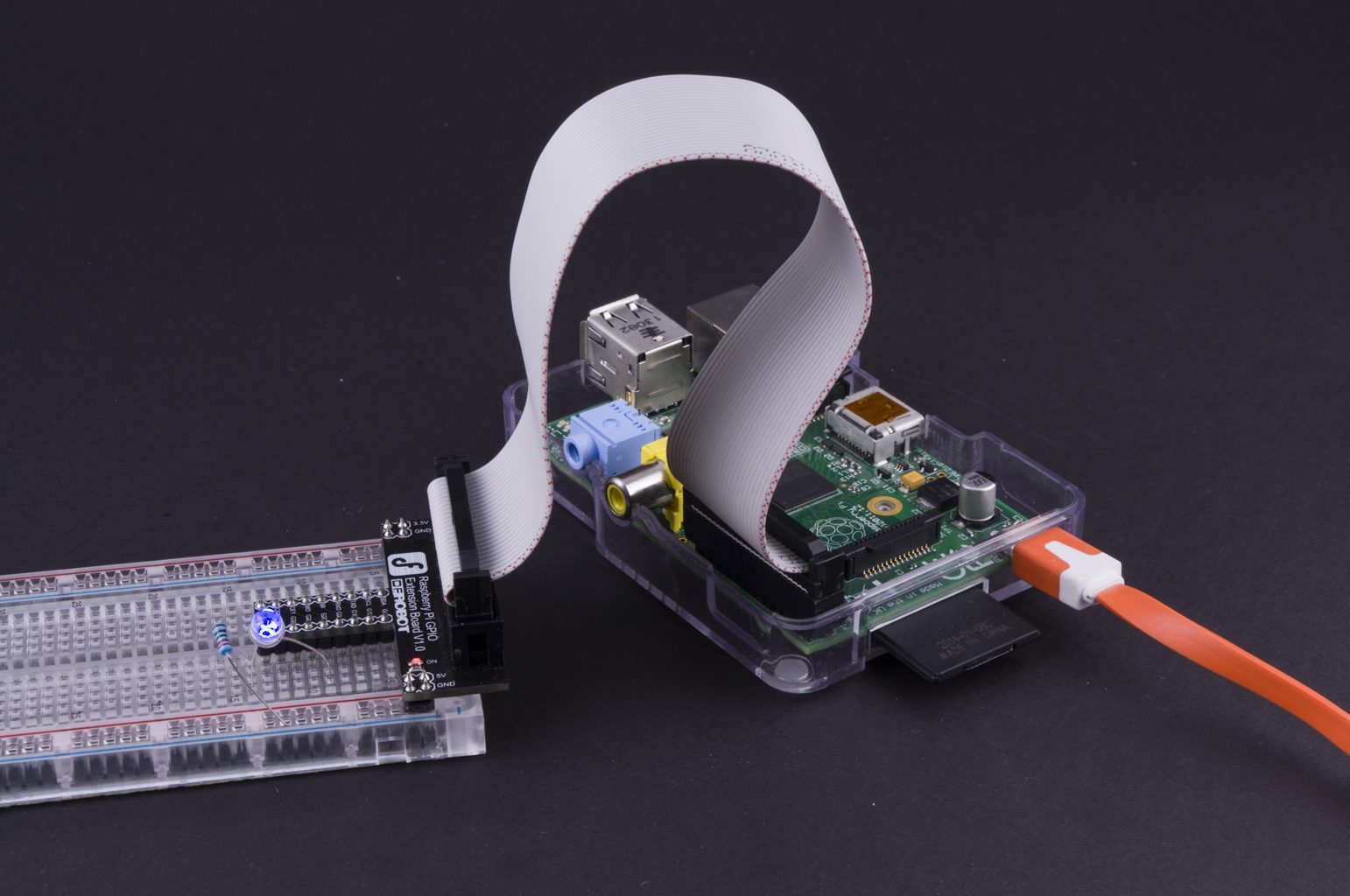

Introduzione Potresti aver notato che l’MCU su Raspberry Pi è molto più complicato di quello su Arduino. Di solito è incapsulato BGA e impilato con una memoria DDR. Ciò significa che cortocircuitare il GPIO può essere fatale: bruciare la CPU su Raspberry Pi e, a differenza dell’Arduino UNO, non c’è ritorno. Quindi abbiamo realizzato questa scheda di estensione GPIO per Raspberries Pi, con design protettivo. Normalmente non esiste alcuna conversione di livello sulle schede di estensione, il che significa una capacità di carico inadeguata che può portare a malfunzionamenti. Questa scheda di estensione utilizza 74hc244, 74hc125 per la conversione di livello, SI2303 per la conversione di livello I2C, che risolve efficacemente il problema e protegge il circuito da bruciature dovute a errori. Compatibile con tutti i tipi di breadboard, facile da costruire su tutti i tipi di progetti di prototipazione. Nota: per breadboard di medie dimensioni, l’interfaccia non è allineata con il centro del pane, inserire i pin di alimentazione sinistro in alto a sinistra mentre l’ago salta di un foro con il pin di alimentazione destro, come mostrato nell’immagine. Abbiamo inoltre progettato i pin di alimentazione in modo che si adattino a 3,3 V e 5 V esattamente con la linea rossa sulla breadboard, come indicazione dell’anodo. GND adatta la linea blu come catodo, impedendo così lo spostamento errato della linea di salto. Caratteristiche Fornisce uscita di tensione 3,3 V e 5 V Traduttore bidirezionale del livello di tensione Scheda di protezione GPIO Converte il livello di tensione tra 3,3 V e 5 V per GPIO, SPI, I2C e porta seriale Compatibile con la maggior parte dei sensori Arduino e protegge i pin GPIO del Raspberry Pi da picchi di tensione e scariche statiche Compatibile con la maggior parte delle breadboard per la prototipazione Dimensioni: 5x4x2 cm (1,97×1,57×0,79:) Spedizione Elenco scheda di estensione GPIO Rasperry Pi x1 Cavo IDC26 da 20 cm (7,87″) x1 Documenti Wiki Doc
