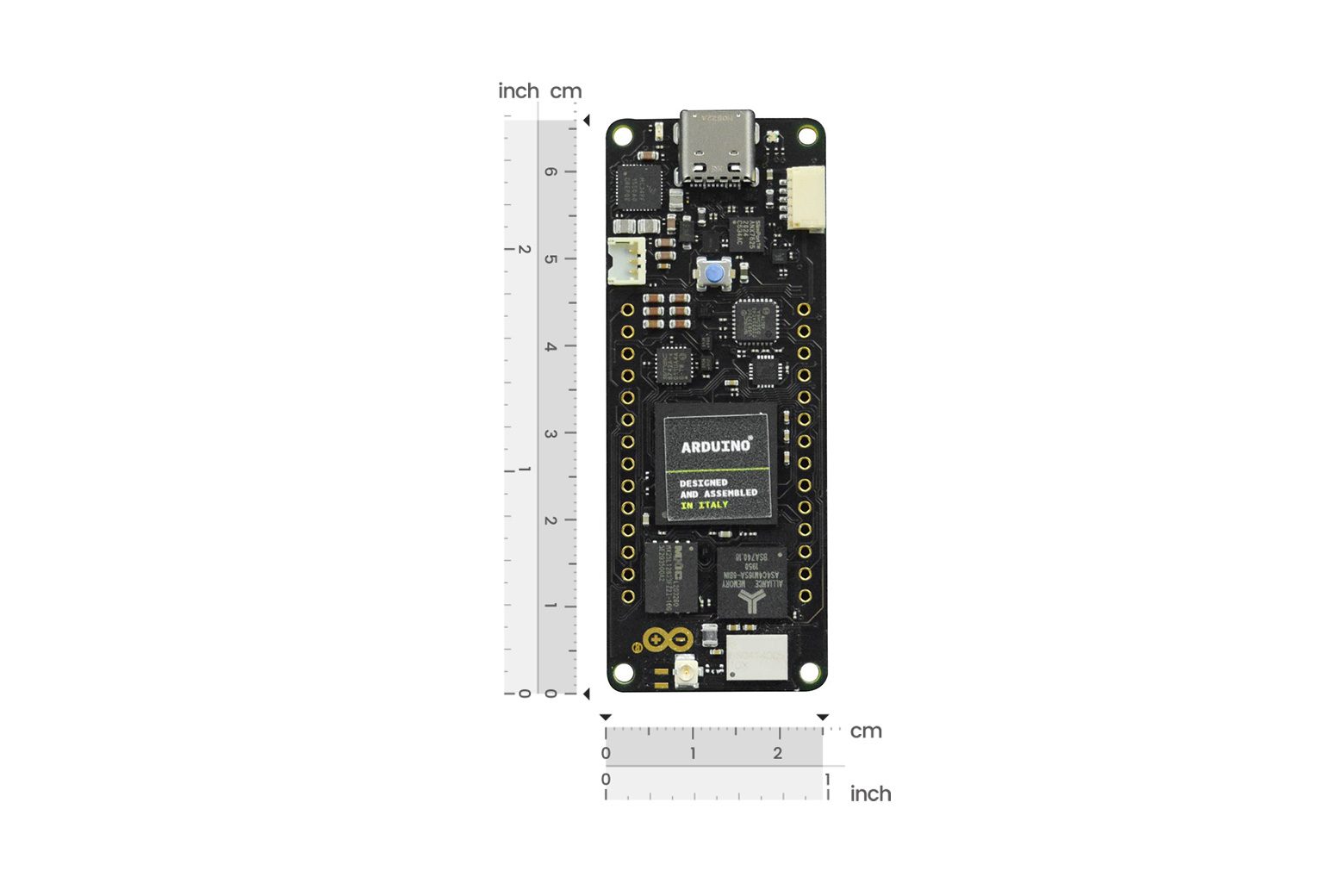

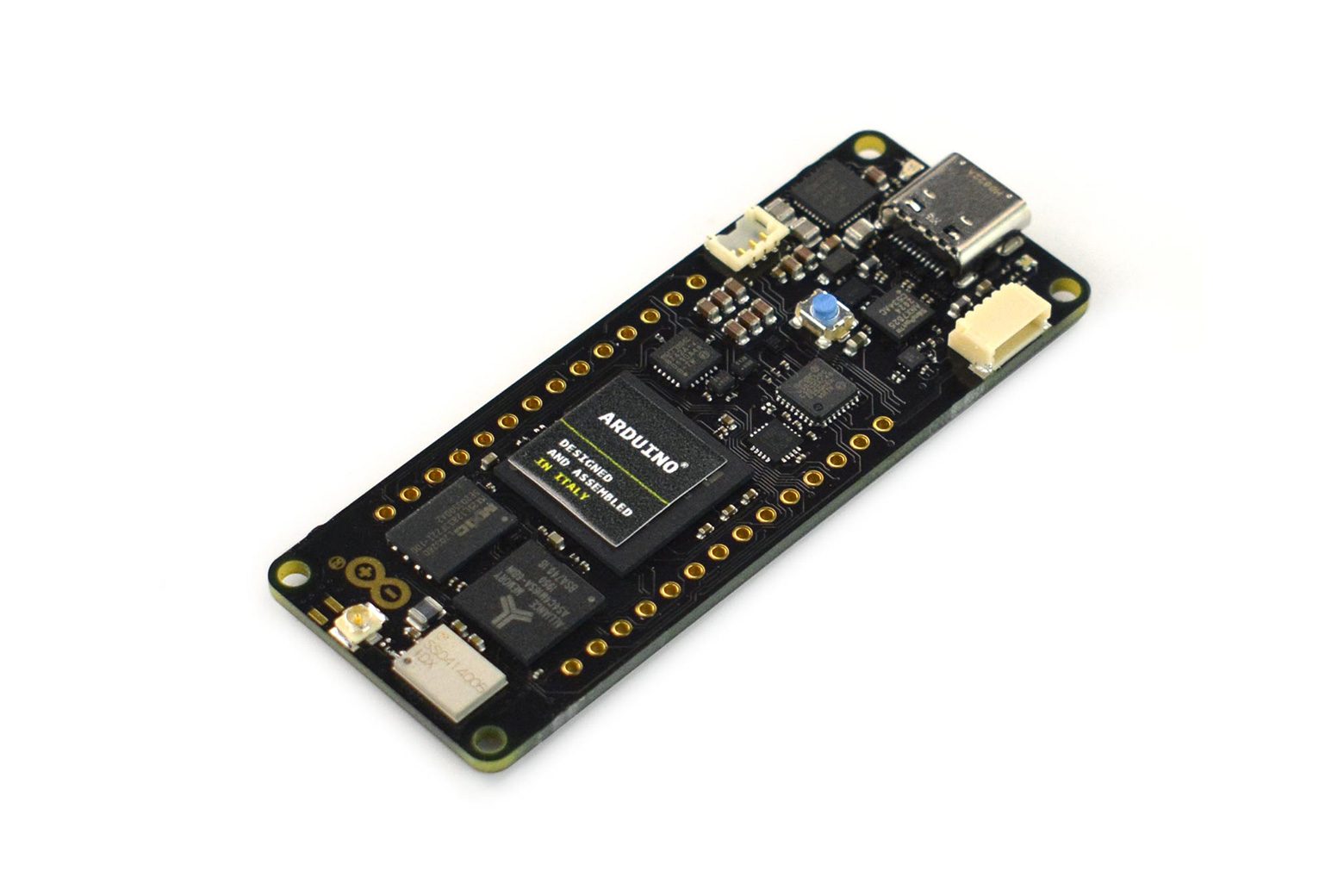

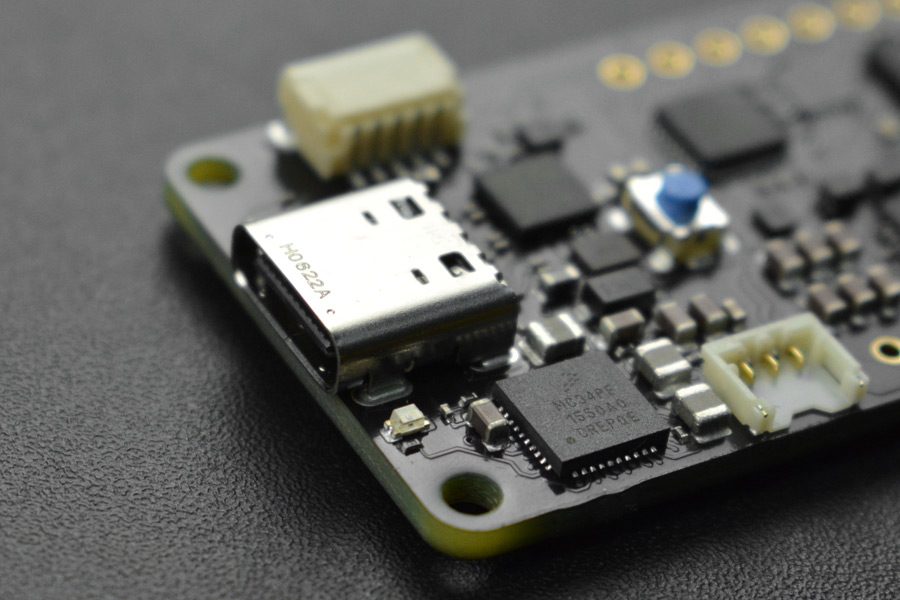

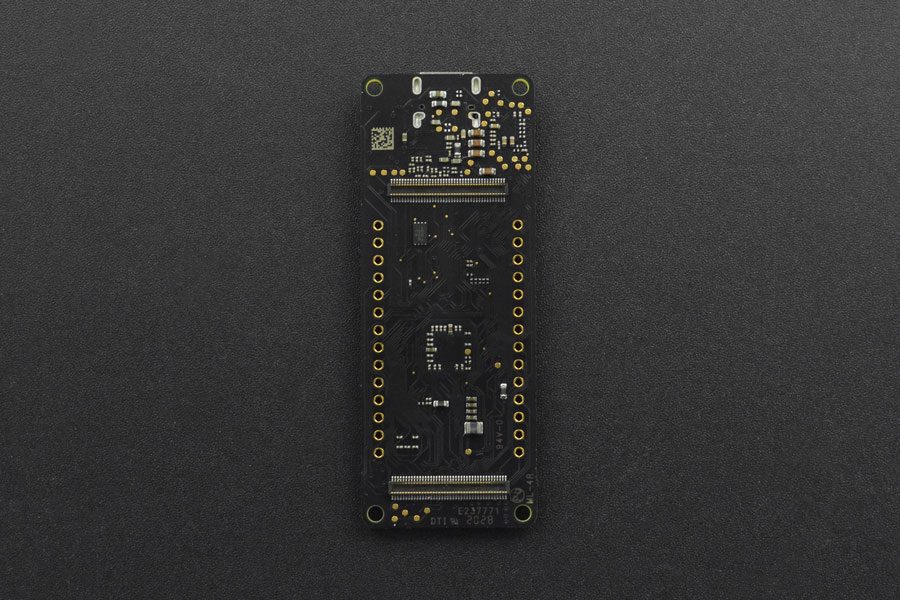

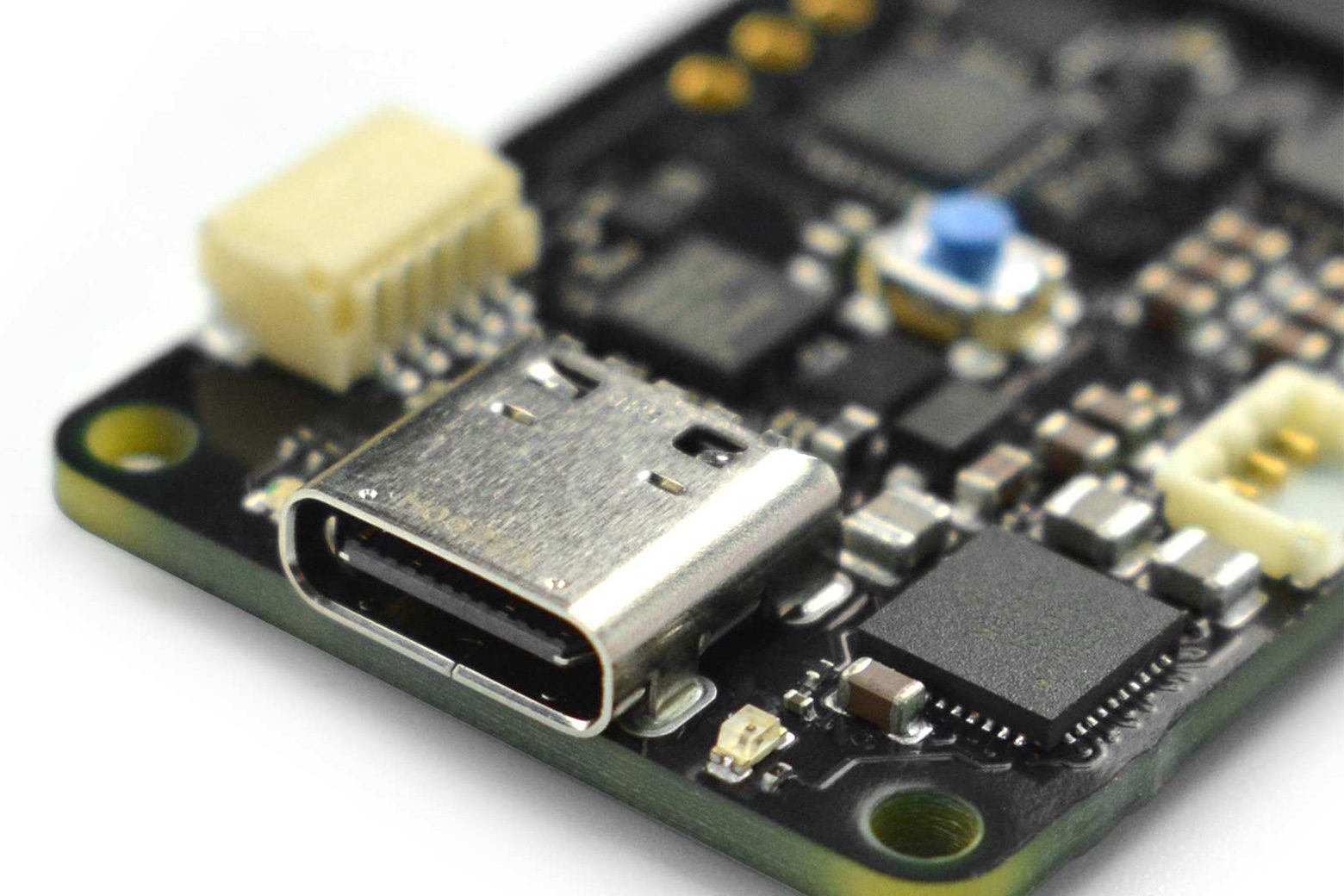

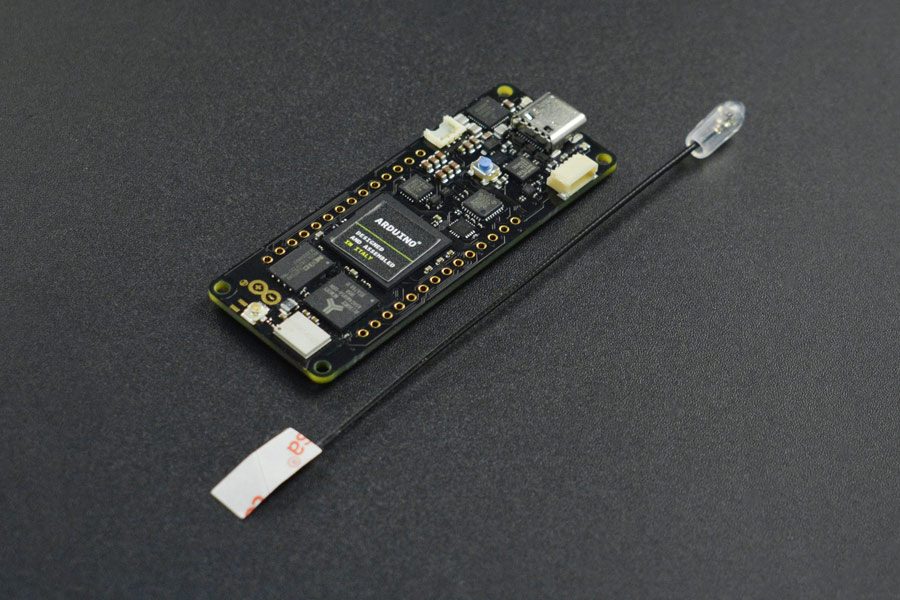

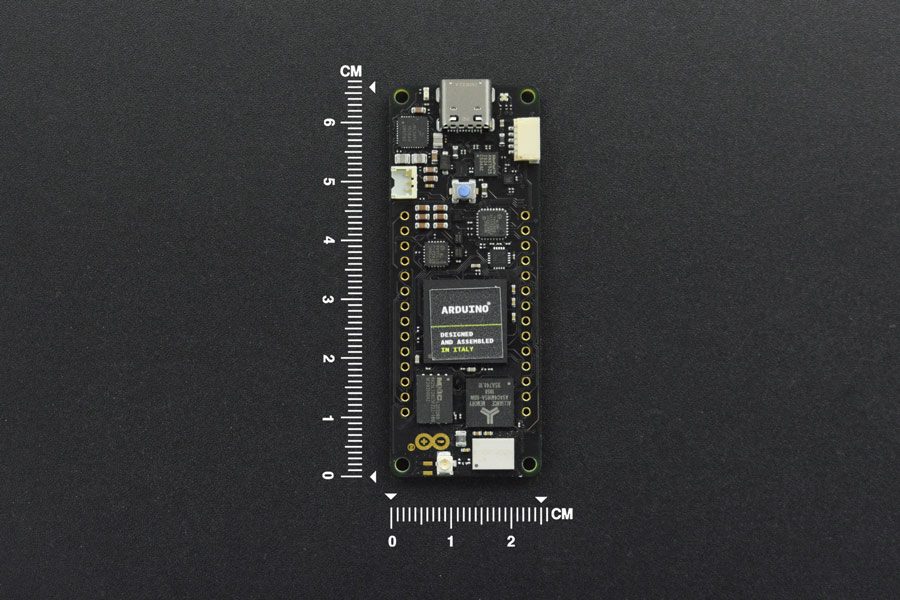

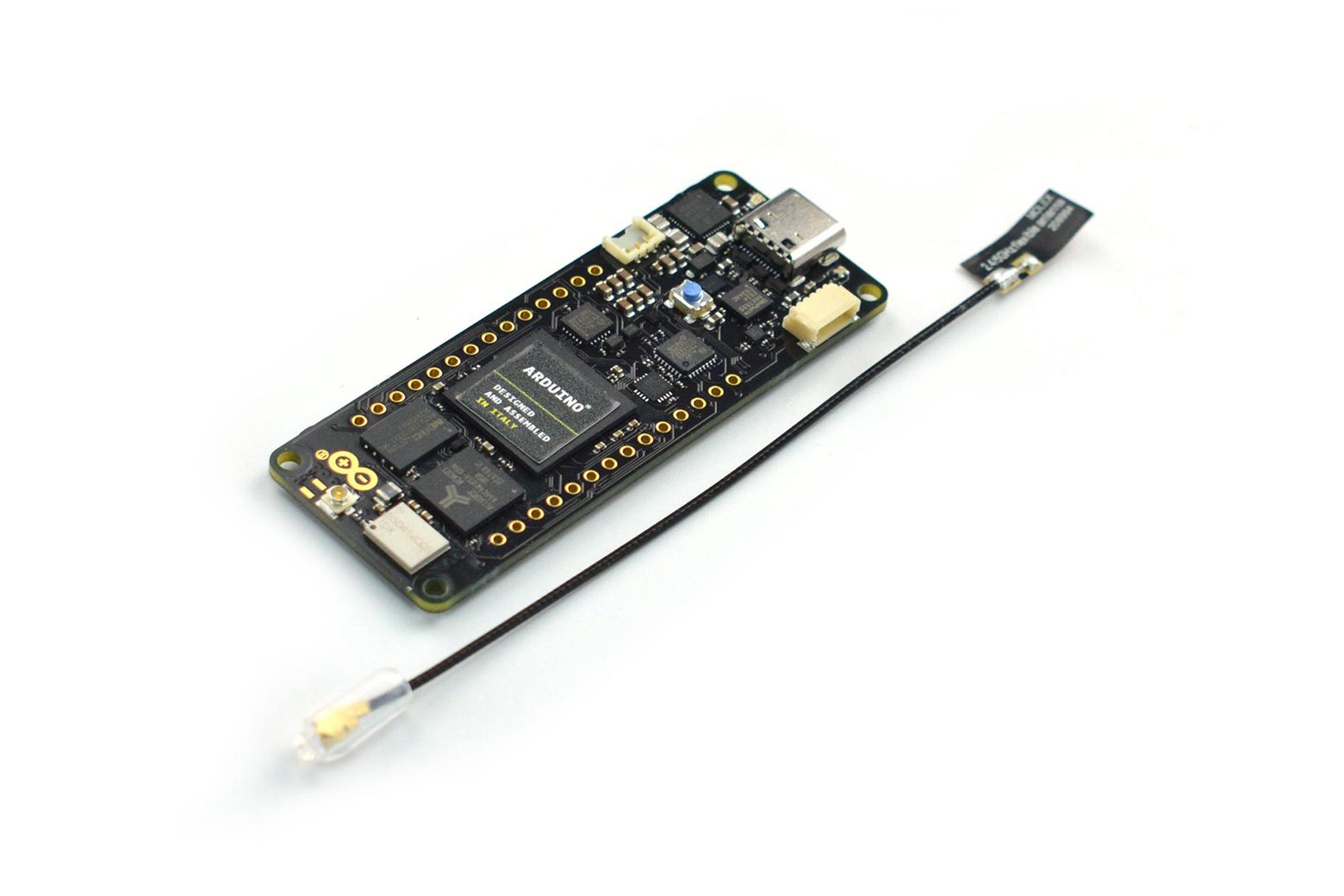

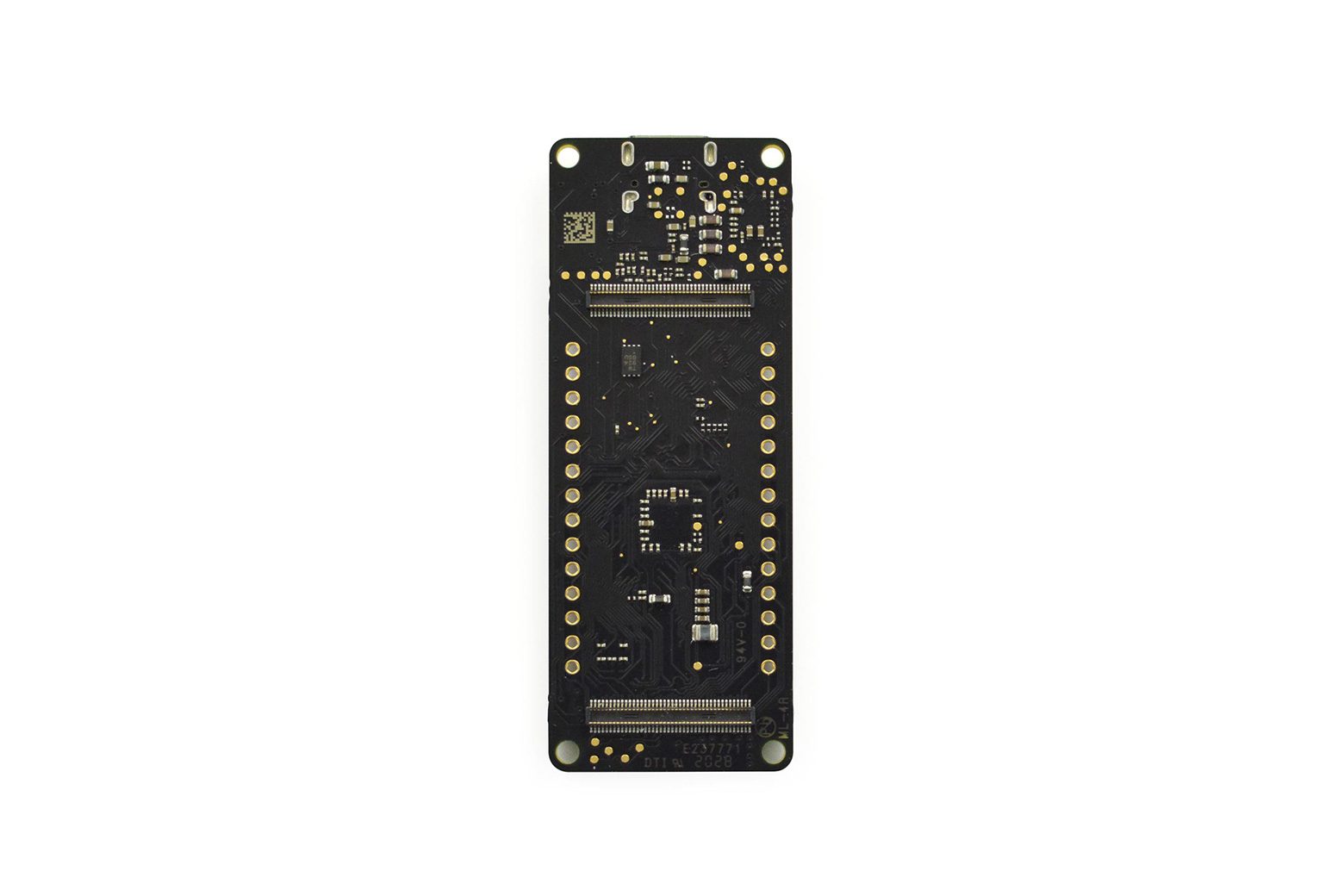

Scheda di sviluppo Arduino Portenta H7 – DFR0724

Introduzione Portenta H7 esegue simultaneamente codice di alto livello insieme ad attività in tempo reale. Il progetto include due processori che possono eseguire attività in parallelo. Ad esempio, è possibile eseguire il codice compilato Arduino insieme a quello MicroPython e fare in modo che entrambi i core comunichino tra loro. La funzionalità Portenta è duplice: può funzionare come qualsiasi altra scheda microcontrollore incorporata o come processore principale di un computer incorporato. Il processore principale dell’H7 è il dual-core STM32H747 che include un Cortex® M7 a 480 MHz e un Cortex® M4 a 240 MHz. I due core comunicano tramite un meccanismo di chiamata di procedura remota che consente di richiamare funzioni sull’altro processore senza soluzione di continuità. Entrambi i processori condividono tutte le periferiche integrate nel chip e possono funzionare. Probabilmente una delle caratteristiche più interessanti del Portenta H7 è la possibilità di collegare un monitor esterno per costruire il proprio computer embedded dedicato con un’interfaccia utente. Ciò è possibile grazie alla GPU su chip del processore STM32H747, Chrom-ART Accelerator™. Oltre alla GPU, il chip include un codificatore e decodificatore JPEG dedicati. Il modulo wireless integrato consente di gestire contemporaneamente la connettività WiFi e Bluetooth®. L’interfaccia WiFi può essere utilizzata come punto di accesso, come stazione o come AP/STA simultaneo dual mode e può gestire velocità di trasferimento fino a 65 Mbps. L’interfaccia Bluetooth® supporta Bluetooth Classic e BLE. È anche possibile esporre una serie di diverse interfacce cablate come UART, SPI, Ethernet o I2C, sia attraverso alcuni connettori in stile MKR, sia attraverso la nuova coppia di connettori industriali Arduino a 80 pin. Pinout della scheda di sviluppo Arduino Portenta H7 Qual è la differenza tra Portenta H7, Lite e Lite Connected? La Portenta H7 è appositamente progettata per prestazioni elevate in ambienti industriali. Sebbene l’hardware sia altamente personalizzabile, Arduino fornisce tre soluzioni già pronte: Portenta H7: la versione completa. Programma utilizzando linguaggi e intelligenza artificiale di alto livello mentre esegui operazioni a bassa latenza sul suo hardware personalizzabile. Portenta H7 Lite: una soluzione a costi ottimizzati, ideale per ambienti complessi in cui la comunicazione radio non è adatta o possibile. Progettato per gli sviluppatori che desiderano sfruttare la stessa potenza di calcolo del Portenta H7, ma non necessitano di connettività wireless, interfaccia video ad alta risoluzione e funzionalità di sicurezza aggiuntive. Portenta H7 Lite Connected: colma il divario tra le varianti full e Lite integrando la connettività wireless, raggiungendo un altro punto debole per soluzioni di livello industriale. Specifiche Microcontrollore: STM32H747XI doppio Cortex®-M7+M4 32 bit ARM MCU a basso consumo Modulo radio: Murata 1DX doppio WiFi 802.11b/g/n 65 Mbps e Bluetooth 5.1 BR/EDR/LE Elemento sicuro: NXP SE0502 Alimentazione scheda (USB/VIN): Batteria supportata da 5 V: Li-Po a cella singola, 3,7 V, 700 mAh minimo (caricabatterie integrato) Tensione operativa del circuito: 3,3 V Consumo corrente: 2,95 μA in modalità Standby (Backup SRAM OFF, RTC/LSE ON) Connettore display: host MIPI DSI e MIPI D-PHY per interfacciarsi con display di grandi dimensioni a basso numero di pin GPU: Acceleratore hardware grafico Chrom-ART™ UART: 4 porte (2 con controllo del flusso) Temperatura operativa: da -40 °C a +85 °C Interfaccia fotocamera: 8 bit, fino a 80 ADC MHz: 3× ADC con 16 bit max. risoluzione (fino a 36 canali, fino a 3,6 MSPS) Lista di spedizione Scheda di sviluppo Portenta H7 x1 Documenti OSH: Schemi Diagramma pinout Altri documenti
