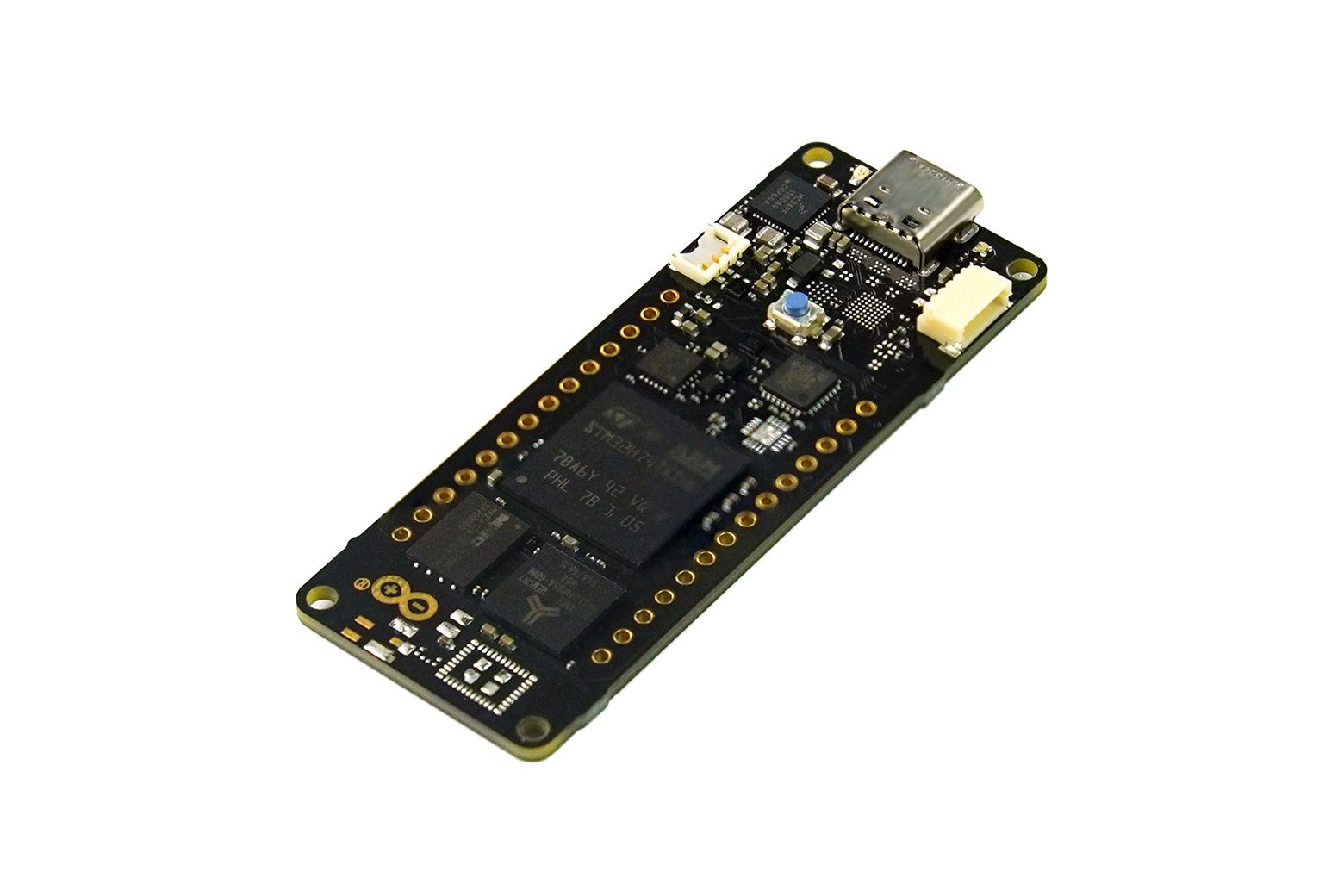

Scheda di sviluppo Arduino Portenta H7 Lite – DFR1032

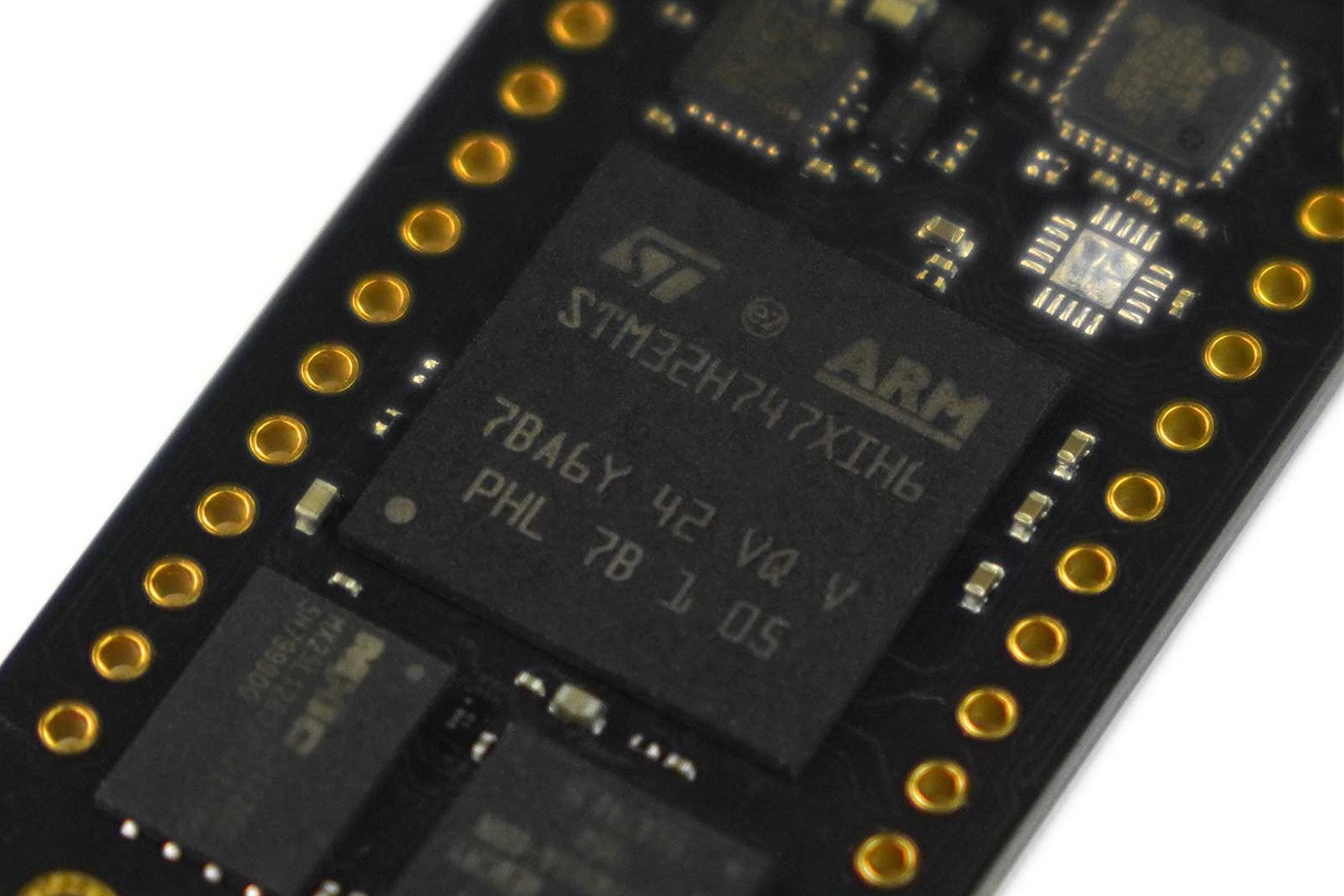

Introduzione Portenta H7 Lite è una scheda di sviluppo MCU ad alte prestazioni e un prodotto entry-level della serie Arduino Portenta H7. Utilizza lo stesso chip MCU STM32H7 dell’Arduino Portenta H7 ma viene fornito con meno periferiche per offrire una potente scheda di sviluppo a un prezzo più conveniente. La scheda è dotata di un core Cortex-M7 con una frequenza di clock fino a 480 MHz e di un core Cortex-M4, che consente un’elaborazione multi-thread complessa e una gestione dei dati ad alta velocità. Dispone inoltre di 16 MB di memoria Flash QSPI e 8 MB di SDRAM, fornendo spazio di archiviazione e potenza di calcolo sufficienti per la maggior parte delle applicazioni. Nonostante abbia meno periferiche, Portenta H7 Lite ha ancora ricche interfacce di comunicazione, tra cui USB, Ethernet e bus CAN. Inoltre, grazie alla sua forma MKR, può essere combinato con diverse schede di espansione Arduino MKR per estendere in modo semplice e flessibile sensori, attuatori e interfacce di comunicazione. Portenta H7 Lite supporta più sistemi operativi, come FreeRTOS, Mbed OS e Zephyr, nonché varie toolchain e librerie di sviluppo, come Arduino IDE, STM32CubeIDE e Mbed Studio, fornendo agli utenti un ambiente di sviluppo flessibile e diversificato. In sintesi, Portenta H7 Lite è una scheda di sviluppo potente ed economica, adatta a sviluppatori principianti e intermedi in vari scenari applicativi IoT, robotica e IA. Pinout L’adattamento perfetto con Portenta H7 Lite Qual è la differenza tra Portenta H7, Lite e Lite Connected? La Portenta H7 è appositamente progettata per prestazioni elevate in ambienti industriali. Sebbene l’hardware sia altamente personalizzabile, Arduino fornisce tre soluzioni già pronte: Portenta H7: la versione completa. Programma utilizzando linguaggi e intelligenza artificiale di alto livello mentre esegui operazioni a bassa latenza sul suo hardware personalizzabile. Portenta H7 Lite: una soluzione a costi ottimizzati, ideale per ambienti complessi in cui la comunicazione radio non è adatta o possibile. Progettato per gli sviluppatori che desiderano sfruttare la stessa potenza di calcolo del Portenta H7, ma non necessitano di connettività wireless, interfaccia video ad alta risoluzione e funzionalità di sicurezza aggiuntive. Portenta H7 Lite Connected: colma il divario tra le varianti full e Lite integrando la connettività wireless, raggiungendo un altro punto debole per soluzioni di livello industriale. Caratteristiche Dual Core: due processori migliori della categoria in uno, che eseguono attività parallele AI all’avanguardia: così potente da poter eseguire macchine a stati AI Personalizzazione: la scheda è altamente personalizzabile nei volumi Supporto linguaggio di programmazione di alto livello (Micropython) Specifiche Microcontroller: STM32H747XI doppio Cortex®-M7+M4 32 bit a basso consumo Arm® MCU Elemento sicuro (predefinito): Scheda Microchip ATECC608 Alimentazione (USB/VIN): 5 V supportato Batteria: Li-Po cella singola, 3,7 V, 700 mAh Minimo (caricabatterie integrato) Tensione operativa del circuito: 3,3 V Consumo di corrente: 2,95 μA in modalità Standby (Backup SRAM OFF, RTC/LSE ON) Timer: 22 timer e watchdog UART: 4 porte (2 con controllo del flusso) Ethernet PHY: 10/100 Mbps (solo tramite porta di espansione) Scheda SD: interfaccia per SD Connettore della scheda (solo tramite porta di espansione) Temperatura operativa: da -40 °C a +85 °C Basette MKR: utilizzare uno qualsiasi degli schermi MKR industriali esistenti su di esso Connettori ad alta densità: due connettori a 80 pin esporranno tutte le periferiche della scheda ad altri dispositivi Interfaccia fotocamera: 8 bit, fino a 80 MHz ADC: 3× ADC con 16 bit max. risoluzione (fino a 36 canali, fino a 3,6 MSPS) DAC: 2× DAC a 12 bit (1 MHz) disponibili, solo uno è accessibile dall’utente tramite il pin A6 esterno USB-C: host/dispositivo, alta/massima velocità, alimentazione Elenco di spedizione Arduino Portenta H7 Lite Development Board x1 Documenti Portenta H7 Microcontroller Scheda tecnica STM32H747XI dual Cortex®-M7+M4 32 bit low power Arm® MCU Scheda tecnica PER INIZIARE Arduino IDE Arduino CLI Web Editor OpenMV IDE Applicazioni Macchinari industriali di fascia alta Attrezzature da laboratorio Visione artificiale PLC Controller di robotica Dispositivi mission-critical Calcolo di avvio ad alta velocità (ms)
