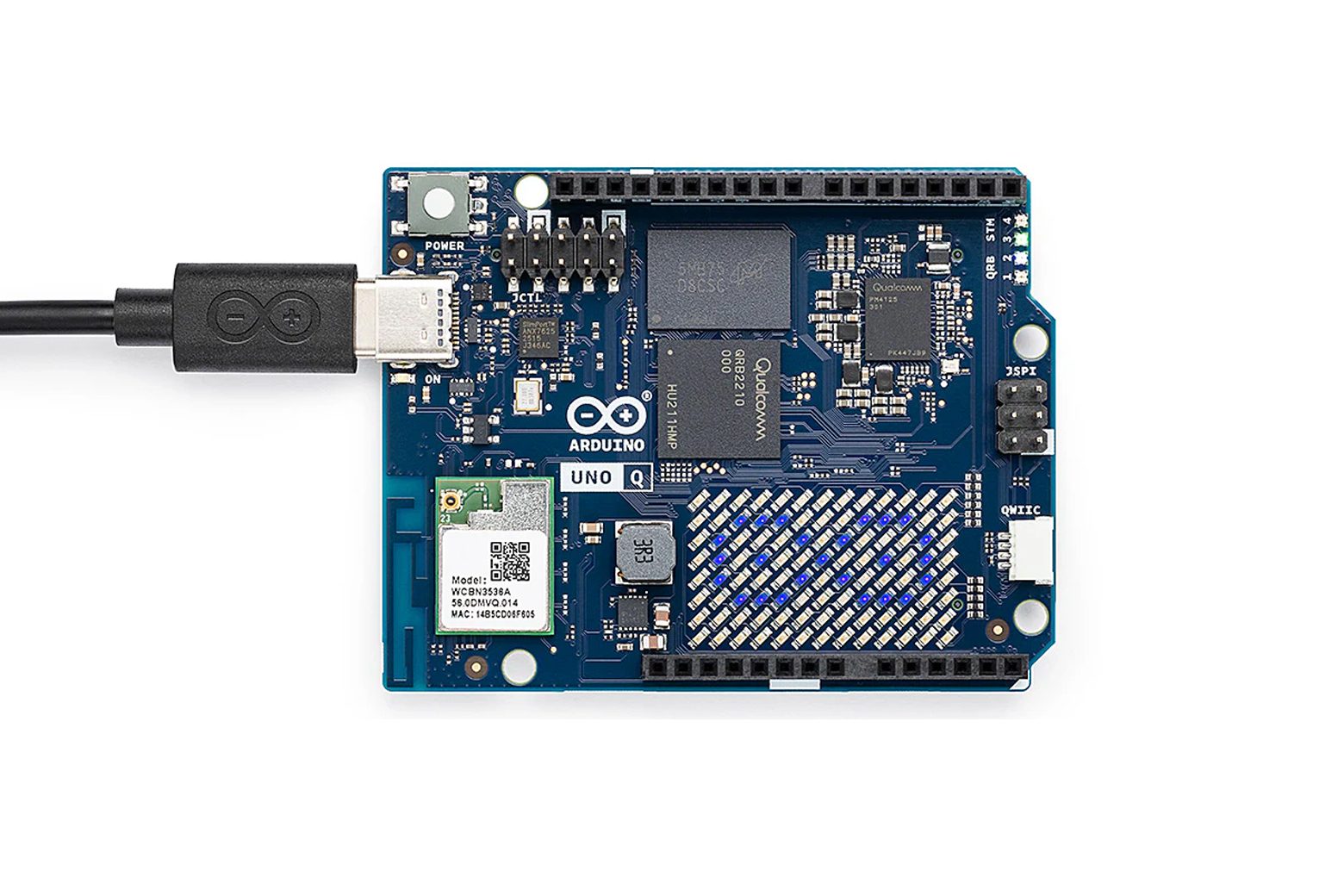

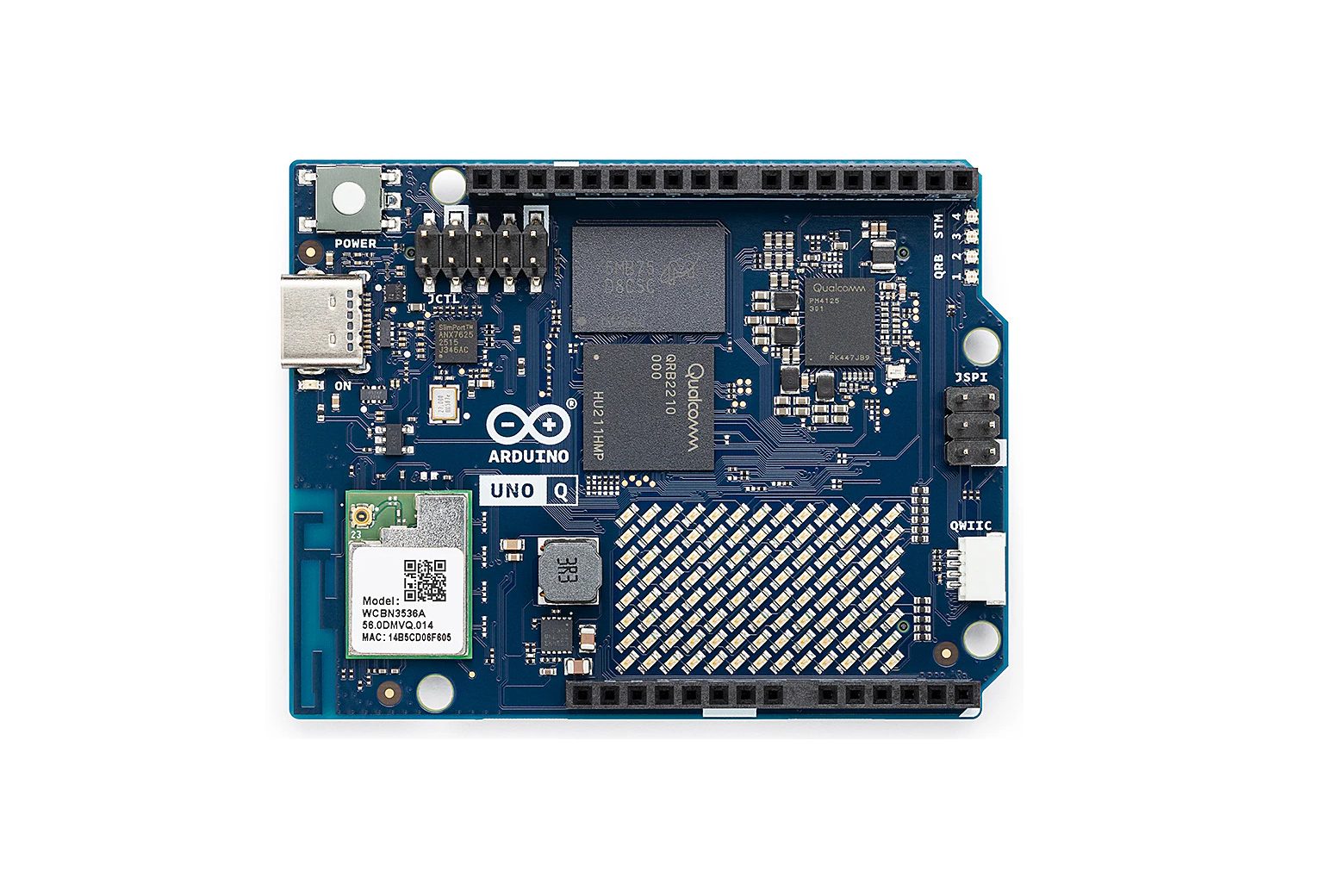

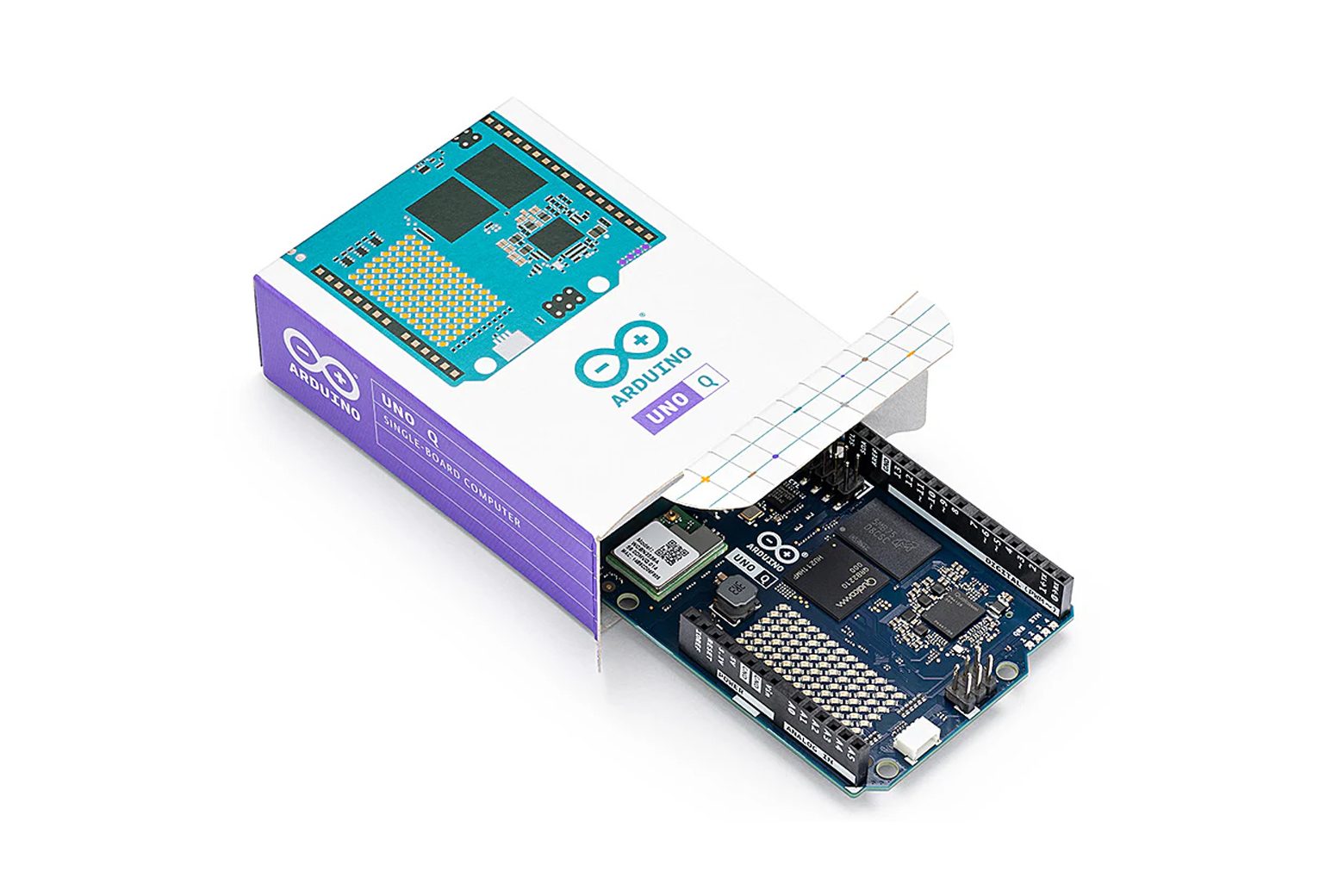

Scheda di sviluppo Arduino UNO Q (LPDDR4 da 2 GB, – DFR1254

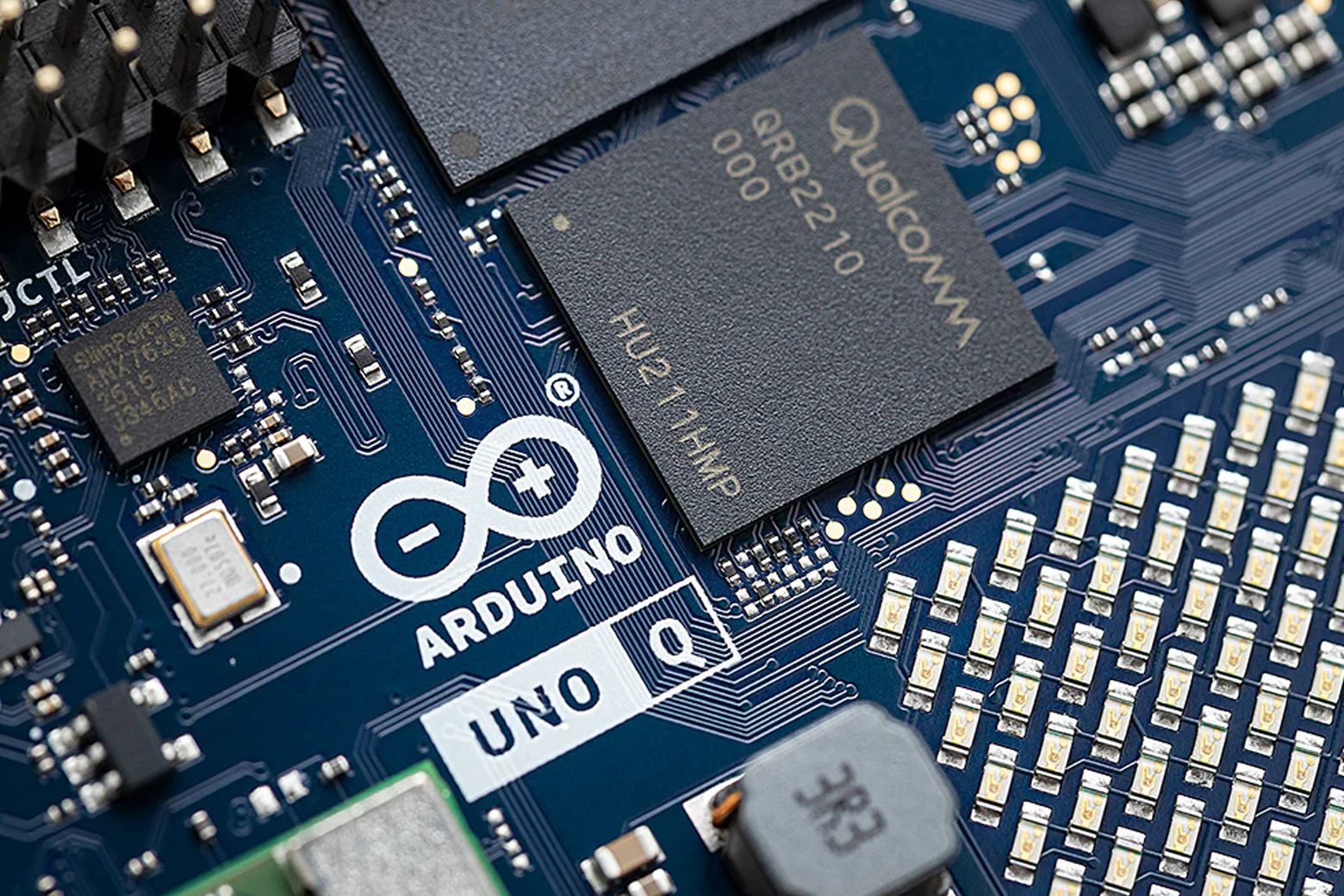

Introduzione Arduino UNO Q è una scheda di sviluppo ibrida di nuova generazione che integra una potente unità a microprocessore (MPU) con un’unità a microcontrollore in tempo reale (MCU) su un’unica piattaforma. Alimentato dalla MPU Qualcomm® Dragonwing™ QRB2210, esegue un sistema operativo Debian Linux completo ed è dotato di CPU quad-core da 2,0 GHz, 2 GB di RAM e spazio di archiviazione eMMC da 16 GB, che lo rendono ideale per attività impegnative come l’intelligenza artificiale sul dispositivo, visione artificiale e robotica avanzata. Allo stesso tempo, il suo MCU STM32U585 in tempo reale fornisce il controllo hardware preciso e a bassa latenza essenziale per la robotica e l’acquisizione dati. Completo di Wi-Fi 5, Bluetooth 5.1 e piena compatibilità con l’ecosistema Arduino UNO, UNO Q è progettato per essere la soluzione all-in-one per progetti IoT complessi e innovazioni di edge computing. Architettura ibrida dual-brain L’innovazione principale di Arduino UNO Q è il suo design ibrido. La MPU Qualcomm® Dragonwing™ QRB2210 gestisce sistemi operativi complessi e applicazioni ad alta intensità di calcolo, come l’esecuzione di server Web, l’elaborazione di flussi video o l’esecuzione di modelli IA. Allo stesso tempo, l’MCU STM32U585 dedicato gestisce attività in tempo reale come il controllo preciso del motore, l’acquisizione dei dati del sensore a bassa latenza e la gestione degli I/O. Questa separazione dei compiti garantisce che le operazioni hardware critiche non vengano mai interrotte dall’elaborazione di alto livello, dando vita a un sistema potente e altamente affidabile. AI e visione artificiale su dispositivo Dotato di una CPU quad-core, una GPU Adreno e doppi processori di segnali di immagine (ISP), Arduino UNO Q è progettato per l’apprendimento automatico e la visione artificiale su dispositivo. L’accelerazione hardware consente di eseguire in modo efficiente modelli di intelligenza artificiale per attività come il rilevamento di oggetti, il riconoscimento facciale e l’individuazione di parole chiave audio direttamente sulla scheda senza fare affidamento sui servizi cloud. Questa funzionalità è essenziale per creare dispositivi intelligenti autonomi, reattivi e attenti alla privacy. Ambiente Debian Linux completo La scheda viene fornita preinstallata con un sistema operativo Debian Linux, trasformandola da una semplice scheda a microcontrollore in un versatile computer a scheda singola. Ciò fornisce l’accesso a un vasto ecosistema di software, librerie e strumenti di sviluppo open source. Gli sviluppatori possono programmare in linguaggi di alto livello come Python®, utilizzare la containerizzazione con Docker e installare pacchetti Linux standard, semplificando drasticamente lo sviluppo di applicazioni complesse e multiprocesso. Integrazione perfetta con l’ecosistema Arduino Nonostante le sue funzionalità avanzate, Arduino UNO Q mantiene una profonda integrazione con l’ecosistema Arduino. Presenta il classico layout dell’intestazione UNO, garantendo la compatibilità con un’ampia gamma di scudi esistenti. L’inclusione di un connettore Qwiic consente un’espansione semplice e senza saldature con numerosi sensori e moduli. Lo sviluppo è semplificato attraverso strumenti come Arduino IDE e Arduino App Lab, che forniscono un’interfaccia unificata per scrivere sia i tradizionali schizzi Arduino per l’MCU che il codice Python per l’MPU. Video: Presentazione dell’unità microprocessore (MPU) con specifica Arduino UNO Q – Qualcomm Dragonwing™ QRB2210 CPU: Quad-core Arm® Cortex®-A53 a 2,0 GHz GPU: Adreno 702 a 845 MHz (acceleratore grafico 3D) ISP: Dual Image Signal Processor (supporta 13 MP + 13 MP o 25 MP a 30 fps) Sistema operativo: Debian Linux OS (con upstream supporto) RAM: 2 GB (ABX00162) LPDDR4 Memoria: 16 GB (ABX00162) eMMC I/O MPU: 12 pin I/O digitali esposti sull’intestazione JMISC Interfacce utente MPU: 2 LED RGB, 1x pulsante di accensione Unità microcontroller (MCU) – STM32U585 Core: Arm® Cortex®-M33 @ fino a 160 MHz Sistema operativo: Arduino Core su Zephyr OS Memoria: 2 MB Flash, 786 KB SRAM Pin I/O digitali: 47 totali (22 su header JANALOG/JDIGITAL, 25 su header JMISC) Ingressi analogici (ADC): 6x (risoluzione a 14 bit) Uscite analogiche (DAC): 2x (risoluzione a 12 bit) Pin PWM: 6x Protocolli di comunicazione: 4x I2C, 3x SPI, 3x USART, 2x UART, 1x FDCAN, 2x SAI, 1x PSSI MCU Interfacce utente: 2x LED RGB, matrice 8×13 LED blu Connettività e radio Wi-Fi: Wi-Fi® 5 (802.11ac), dual-band 2,4/5 GHz con antenna integrata Bluetooth: Bluetooth® 5.1 con antenna integrata Interfacce e supporti Porta USB: 1 porta USB-C® (Supporta la commutazione host/dispositivo, alimentazione, uscita video) Uscita video: DisplayPort USB-C®, MIPI DSI (tramite intestazione JMEDIA) Ingresso fotocamera: fotocamere USB UVC (tramite dongle USB-C), doppio MIPI CSI (tramite intestazione JMEDIA) Audio: funzionalità jack da 3,5 mm per ingresso microfono, uscita cuffie, uscita linea (tramite intestazione JMISC) Connettori speciali: 1 connettore Qwiic (I2C, 3,3 V) 1 connettore JCTL (debug remoto MPU) Alimentazione Ingresso alimentazione principale: 5 V CC a 3 A max tramite connettore USB-C® Tensione di ingresso VIN: 7 – 24 V CC Tensione operativa I/O: 3,3 V CC per MCU (tollerante 5 V su alcuni pin), 1,8 V CC per MPU Corrente CC per pin I/O: 20 mA Dimensioni fisiche Lunghezza: 68,58 mm Larghezza: 53,34 mm Elenco di spedizione Arduino UNO Q × 1 Documenti Arduino UNO Q Documentazione Manuale utente App Arduino Lab Pinout (PDF) Scheda tecnica Schemi File STEP Applicazioni Robotica avanzata e sistemi autonomi Edge AI e visione artificiale Arte interattiva e chioschi
