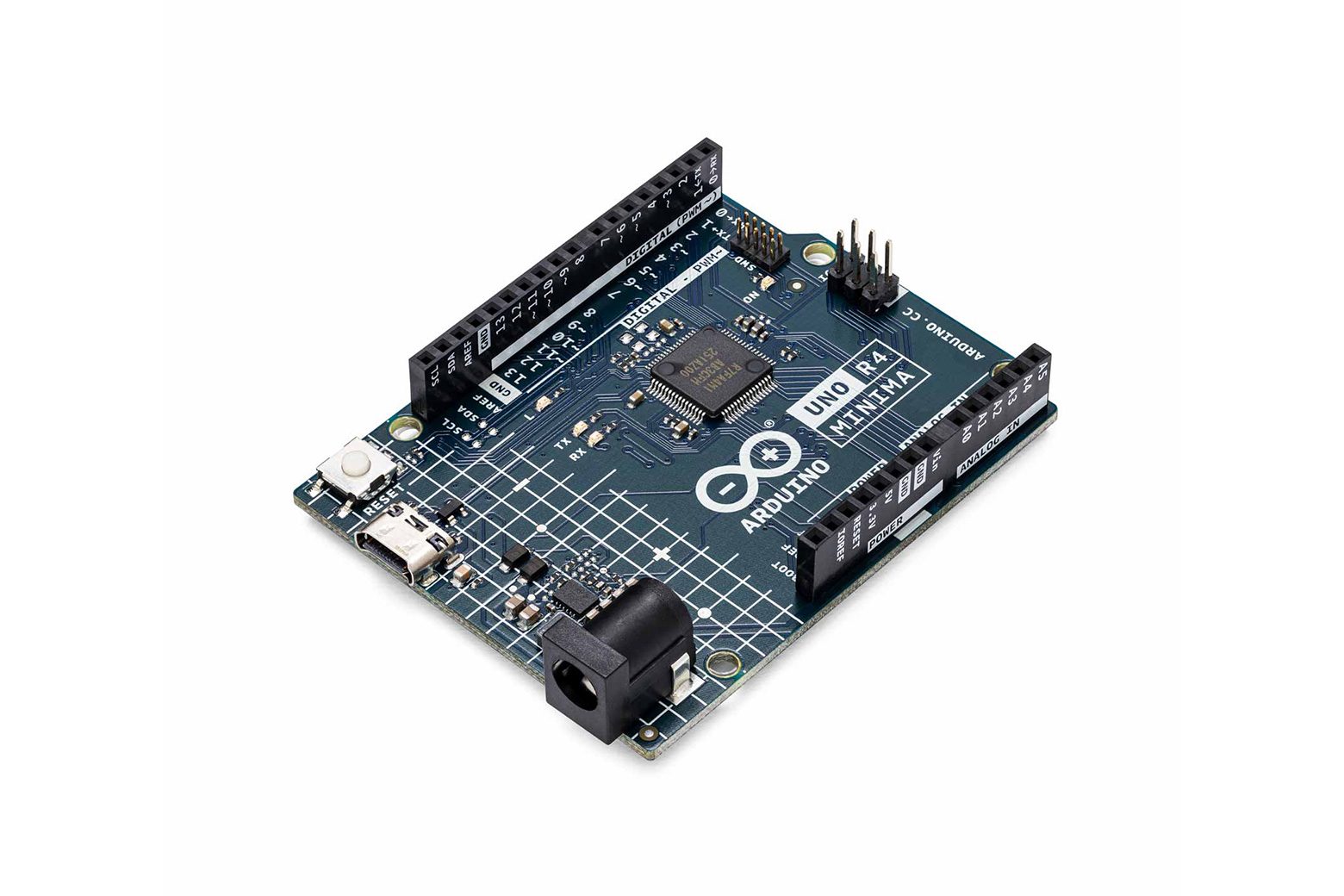

Scheda di sviluppo Arduino UNO R4 Minima – DFR1085

Introduzione Il nuovo Arduino UNO R4 è disponibile in due versioni: UNO R4 WiFi e UNO R4 Minima. Funziona con il processore Renesas RA4M1 (Arm Cortex®-M4), con una velocità di clock di 48 MHz, che fornisce un aumento di 3 volte rispetto a UNO R3. In aggiunta a ciò, la SRAM è stata aggiornata da 2kB a 32kB e la memoria flash è stata aumentata da 32kB a 256kB per adattarsi a progetti più complessi. Inoltre, in risposta alle richieste della comunità Arduino, la porta USB è stata aggiornata a USB-C e la tensione massima di alimentazione è stata aumentata a 24V. La scheda fornisce un bus CAN, consentendo agli utenti di ridurre al minimo il cablaggio ed eseguire diverse attività collegando più schede di estensione. Infine, la nuova scheda include anche un DAC analogico a 12 bit. UNO R4 Minima offre un’opzione conveniente per coloro che cercano il nuovo microcontrollore senza funzionalità aggiuntive. Basata sul successo di UNO R3, la scheda UNO R4 è il prototipo ideale e lo strumento di apprendimento per chiunque. Pur mantenendo le caratteristiche ben note della serie UNO, come fattore di forma standard, compatibilità con schermatura, tensione a 5 V e robustezza, sono state aggiunte nuove funzionalità. Grazie al suo design potente e alle prestazioni affidabili, UNO R4 è una preziosa aggiunta all’ecosistema Arduino, adatta sia ai principianti che agli appassionati di elettronica esperti per realizzare i propri progetti. Figura: Panoramica della scheda Caratteristiche Compatibilità hardware con il fattore di forma UNO UNO R4 Minima mantiene lo stesso fattore di forma, piedinatura e tensione operativa di 5 V del suo predecessore, UNO R3. Ciò garantisce una transizione senza soluzione di continuità per gli Shield e i progetti esistenti, sfruttando l’ampio e unico ecosistema già stabilito per Arduino UNO. Memoria estesa e orologio più veloce Preparati a calcoli più precisi e alla capacità di gestire progetti complessi con facilità. UNO R4 Minima vanta una maggiore memoria e una velocità di clock più elevata, consentendoti di affrontare compiti impegnativi senza sforzo. Periferiche extra integrate UNO R4 Minima introduce una gamma di periferiche integrate, tra cui un DAC a 12 bit, CAN BUS e OP AMP. Questi componenti aggiuntivi forniscono funzionalità estese e flessibilità nei progetti. Tolleranza estesa a 24 V UNO R4 Minima ora supporta un intervallo di tensione di ingresso più ampio, consentendo alimentazioni fino a 24 V. Ciò consente un’integrazione perfetta con motori, strisce LED e altri attuatori, semplificando i progetti utilizzando un’unica fonte di alimentazione. Connettore SWD Il debug è un aspetto critico di qualsiasi progetto. Collega semplicemente un debugger esterno a UNO R4 Minima e monitora senza sforzo il funzionamento interno del tuo sistema. Mantieni il controllo e ottieni informazioni preziose. Supporto HID UNO R4 Minima è dotato di supporto HID (Human Interface Device) integrato, che gli consente di simulare un mouse o una tastiera quando è collegato a un computer tramite un cavo USB. Questa comoda funzionalità semplifica l’invio di sequenze di tasti e movimenti del mouse a un computer, migliorando l’usabilità e la funzionalità. Specifica MCU: Arm cortex M4 Memoria: 256 KB Flash/32KB SRAM Voltaggio operativo: 5 V Voltaggio in ingresso: 6-24 V Velocità orologio: 48 MHz Porta di programmazione: USB-C Pin digitali: 14 PWM: 6 ADC: 6 DAC: 1 (12 bit) SPI: 1 I2C: 1 CAN: 1 Lista di spedizione Scheda di sviluppo Arduino UNO R4 Minima × 1 Documenti Scheda tecnica Arduino UNO R4 Minima
