Scheda di sviluppo ART – DFR0942

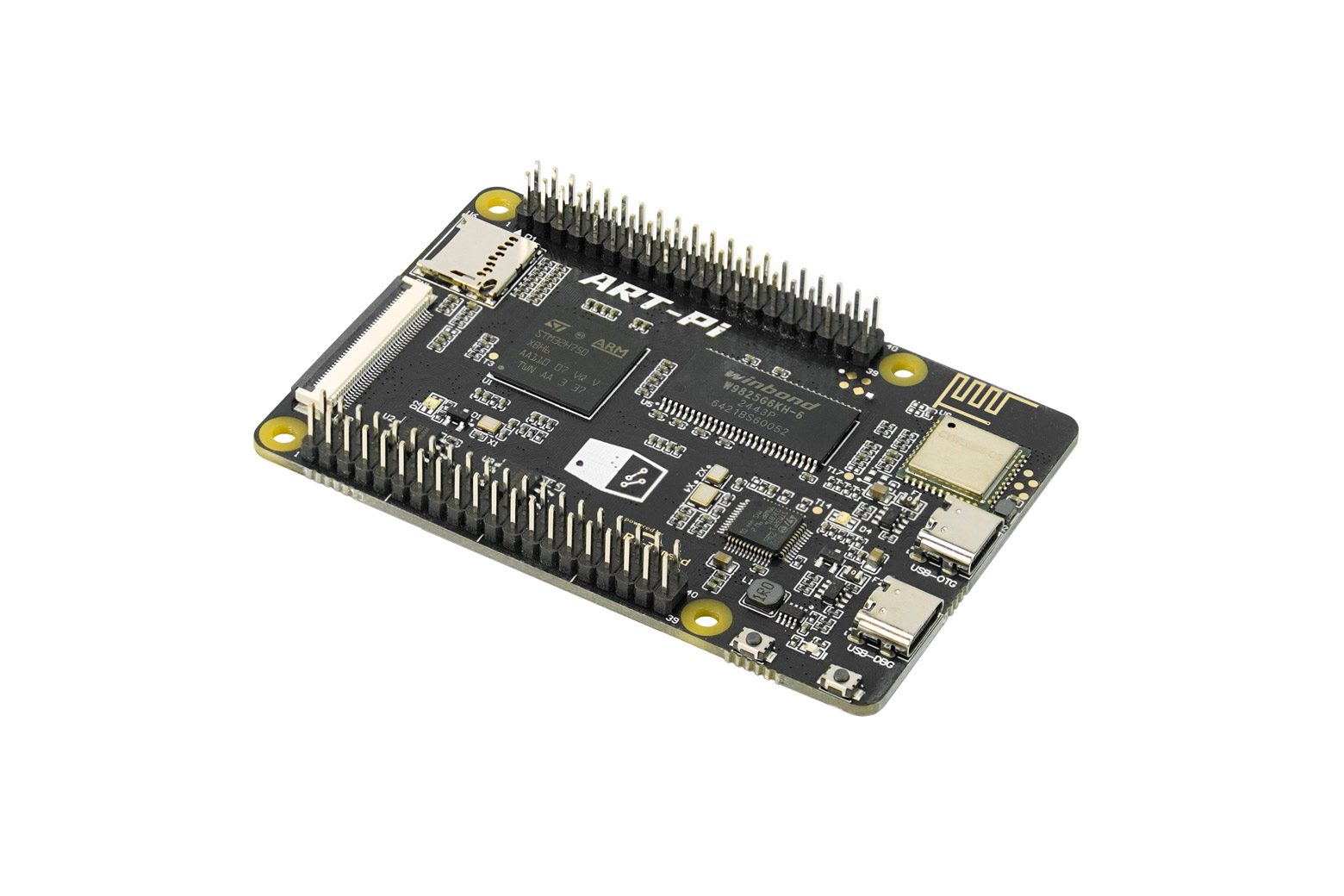

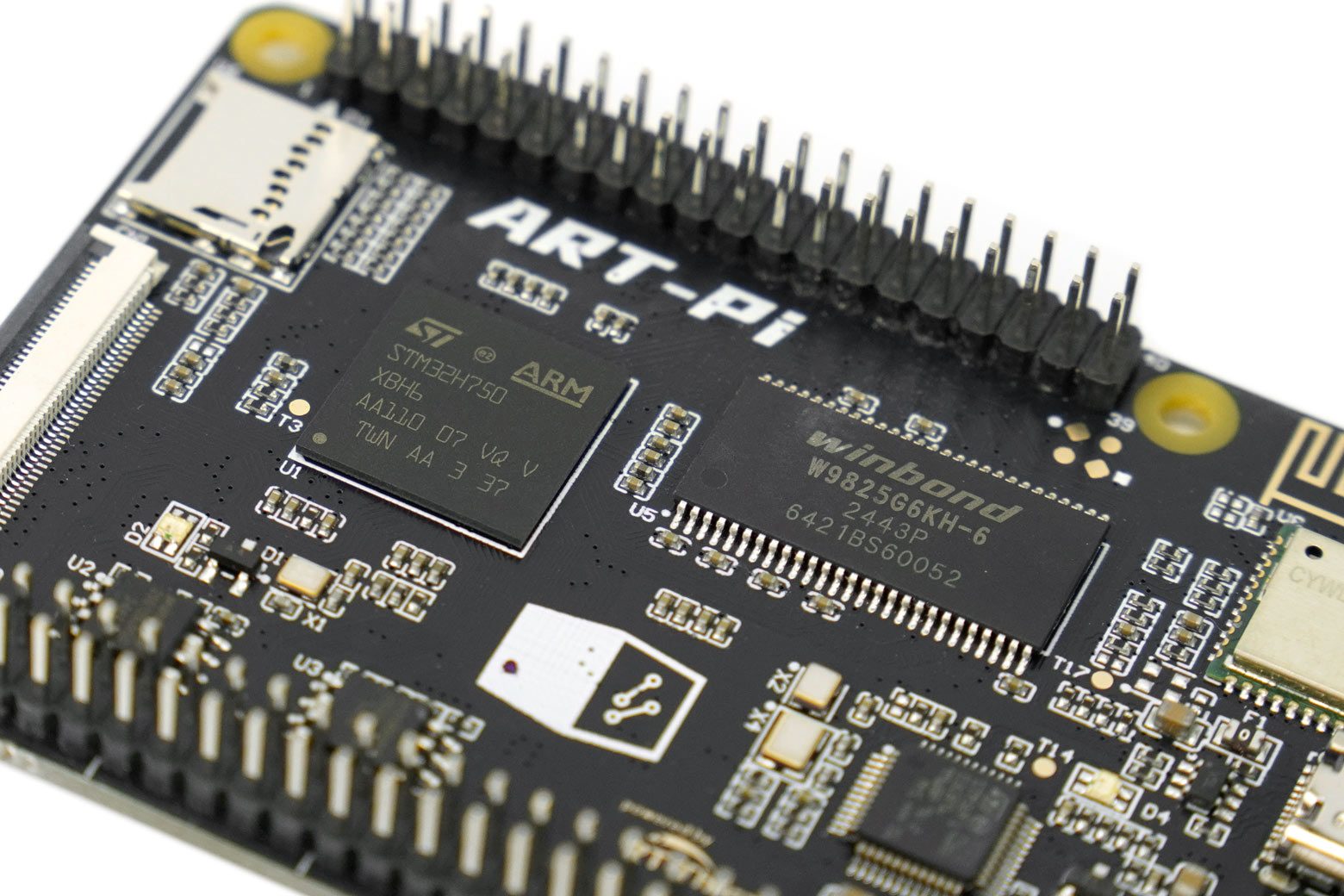

Introduzione ART-Pi di RT-Thread Team è un hardware open source fai-da-te con funzioni estese appositamente progettato per ingegneri di software embedded e produttori di open source. L’MCU ad alte prestazioni equipaggiato, le pratiche periferiche e le ricche porte di estensione lo rendono una scelta eccellente per la maggior parte degli ingegneri per lo studio, lo sviluppo e il fai-da-te. Questa scheda di sviluppo ART-Pi è costruita attorno al nucleo del processore STM32H750 che supera le prestazioni di Cortex-M0, M3 e M4. E STM32H750 si basa sul core Arm® Cortex®-M7 ad alte prestazioni (FPU a doppia precisione) che funziona fino a 480 MHz. Ha una memoria Flash incorporata da 128 KB, che è un po’ piccola ma offre comunque una soluzione economica per gli sviluppatori. (Il RoM piccolo e la SRAM grande sono solitamente la via dell’evoluzione per gli MCU avanzati. Soprattutto per gli MCU avanzati come H7, non sappiamo mai quanto RoM possa essere effettivamente sufficiente. Quindi la soluzione ottimale risulta essere un RoM espandibile.) La scheda ART-Pi utilizza STM32H750XBH6 che vanta le migliori prestazioni tra le serie STM32H750. Struttura hardware Pinout Descrizione interfaccia 4 x UART (supporta LPUART) 3 x SPI 2 x Hardware I2C 1 x USB-FS 1 x ETH 1 x SAI 1 x DCMI 2 x CANFD Oltre 15 ADC (supporta ingresso differenziale ADC) Oltre 15 PWM (supporta timer ad alta risoluzione HRTIM) Avviso di aggiornamento (8 luglio 2025) Nota: questo prodotto è stato aggiornato. Il modulo wireless integrato è stato modificato da AP6212 a CYWL6208 e la lunghezza del cavo USB Type-C incluso è stata modificata a 50 cm. Caratteristiche MCU ad alte prestazioni Periferiche pratiche Ricche porte di estensione Specifiche STM32H750XBH6: core Cortex-M7; frequenza fino a 480Mhz; con 16KB di cache I/D e 1Mbyte di RAM NOR Flash×2 (W25Q128, W25q64) CYWL6208 (WiFi+Bluetooth) USB-OTG (interfaccia Type-C) Due pulsanti (utente e reset) LCD (RGB 888) SD RAM (32M) Scheda SD Porte di espansione Raspberry Pi Porte di espansione ART integrate ST-Link V2-1 Elenco di spedizione Scheda di sviluppo ART-Pi x1 Cavo USB Type-C (50 cm) x1 Documenti Wiki del prodotto Applicazioni Sviluppa applicazioni
