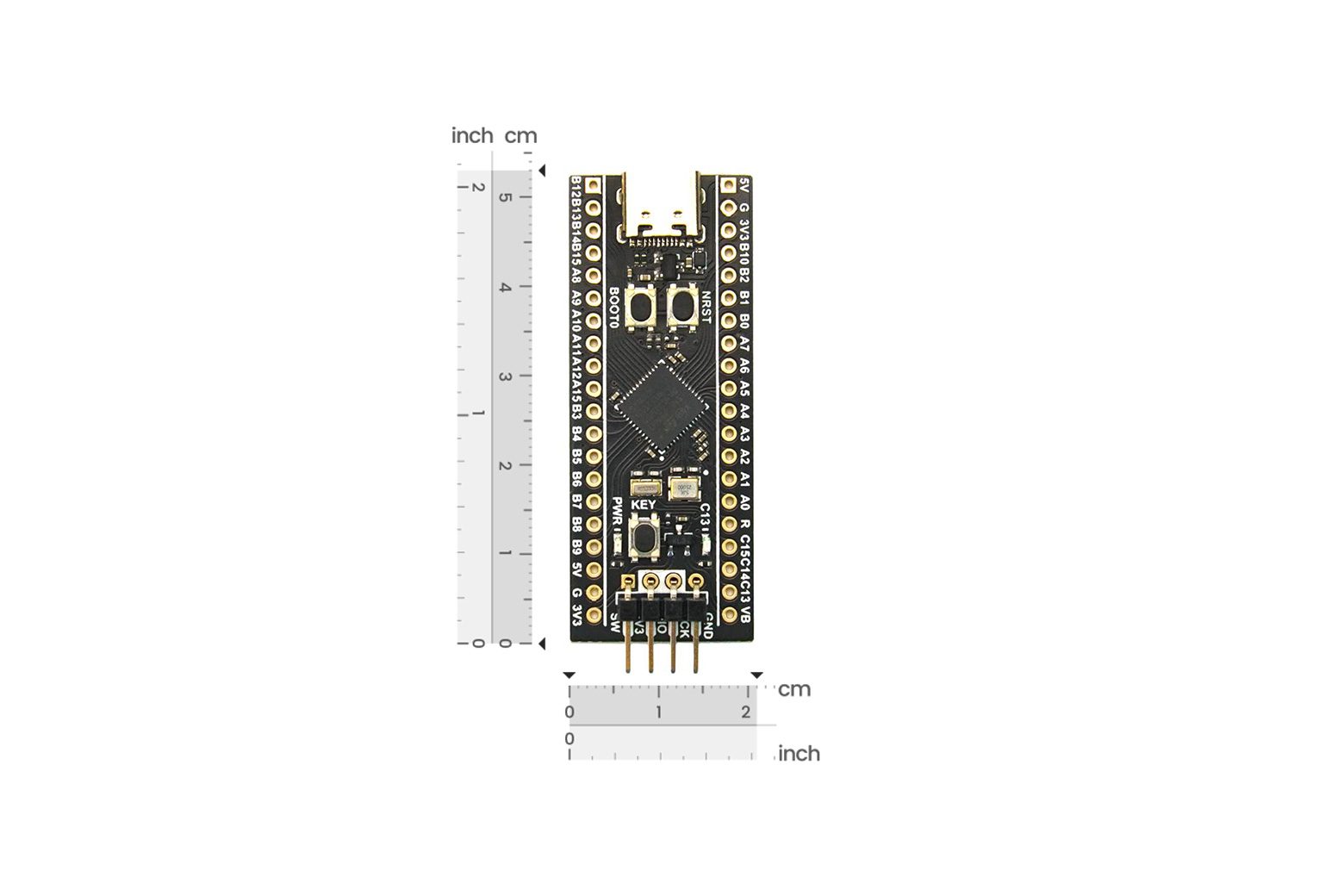

Scheda di sviluppo “BlackPill” STM32F411 – DFR0864

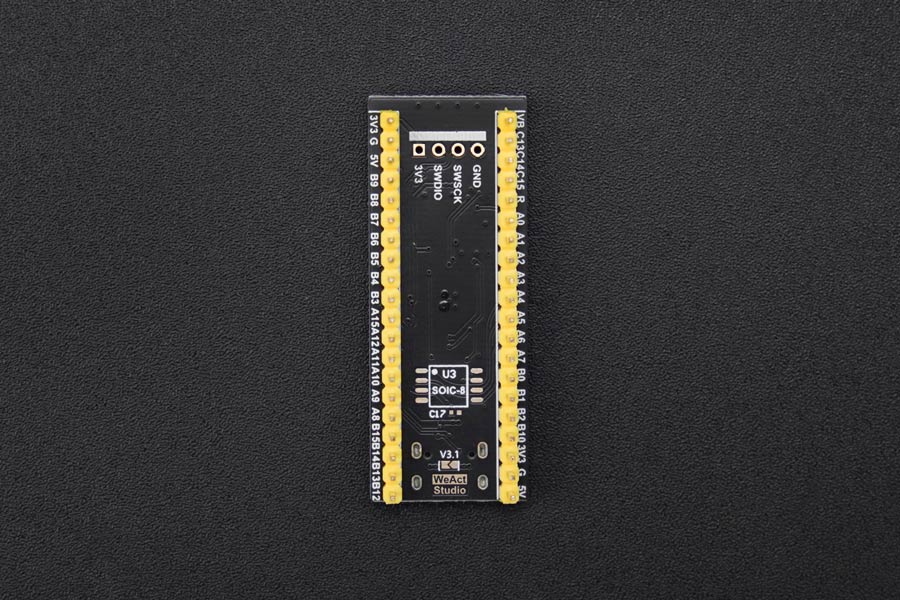

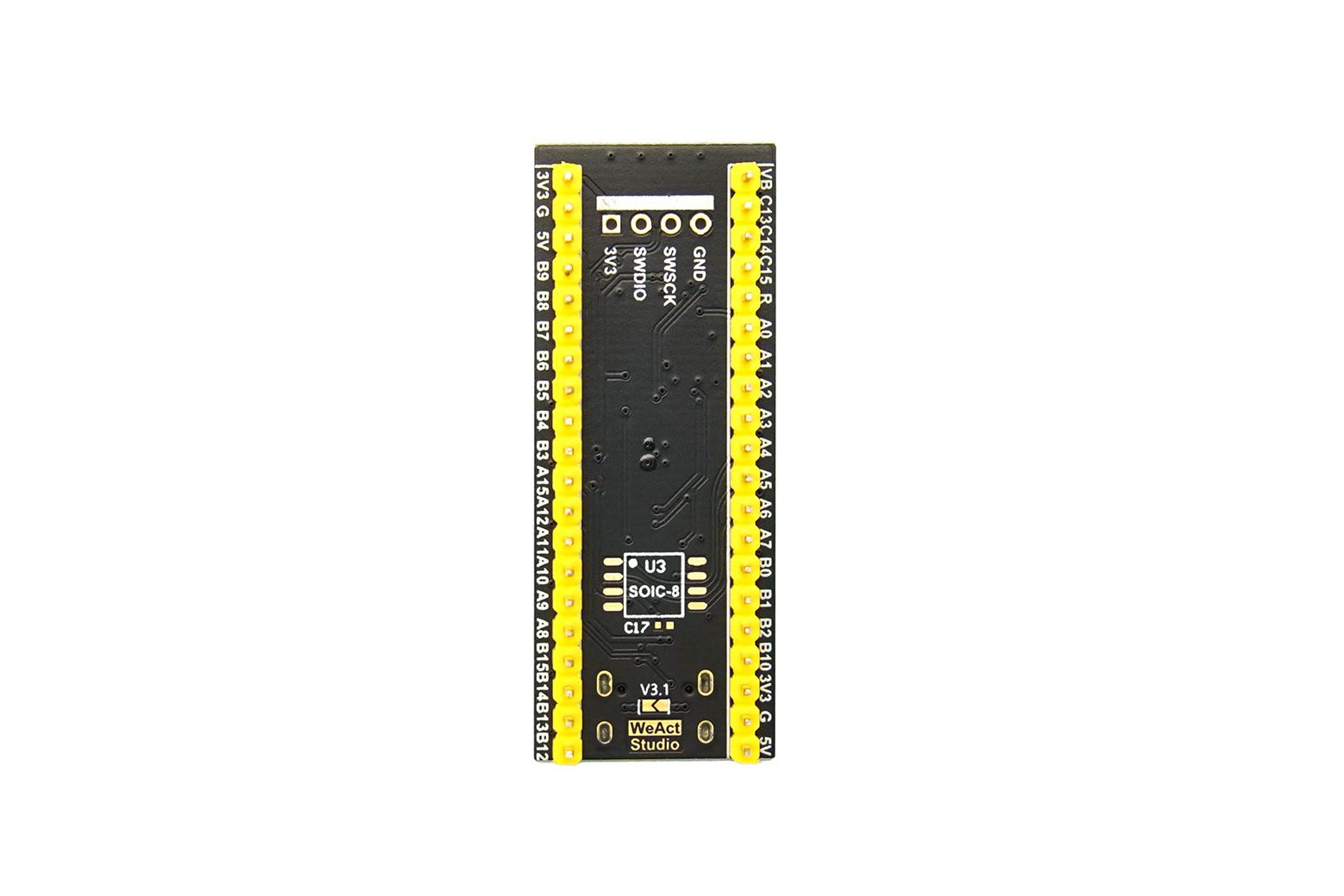

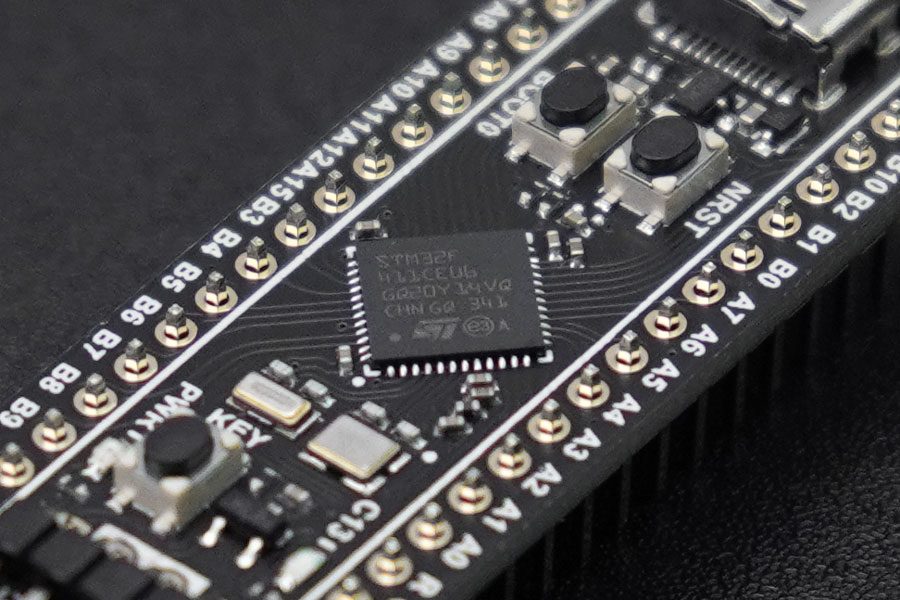

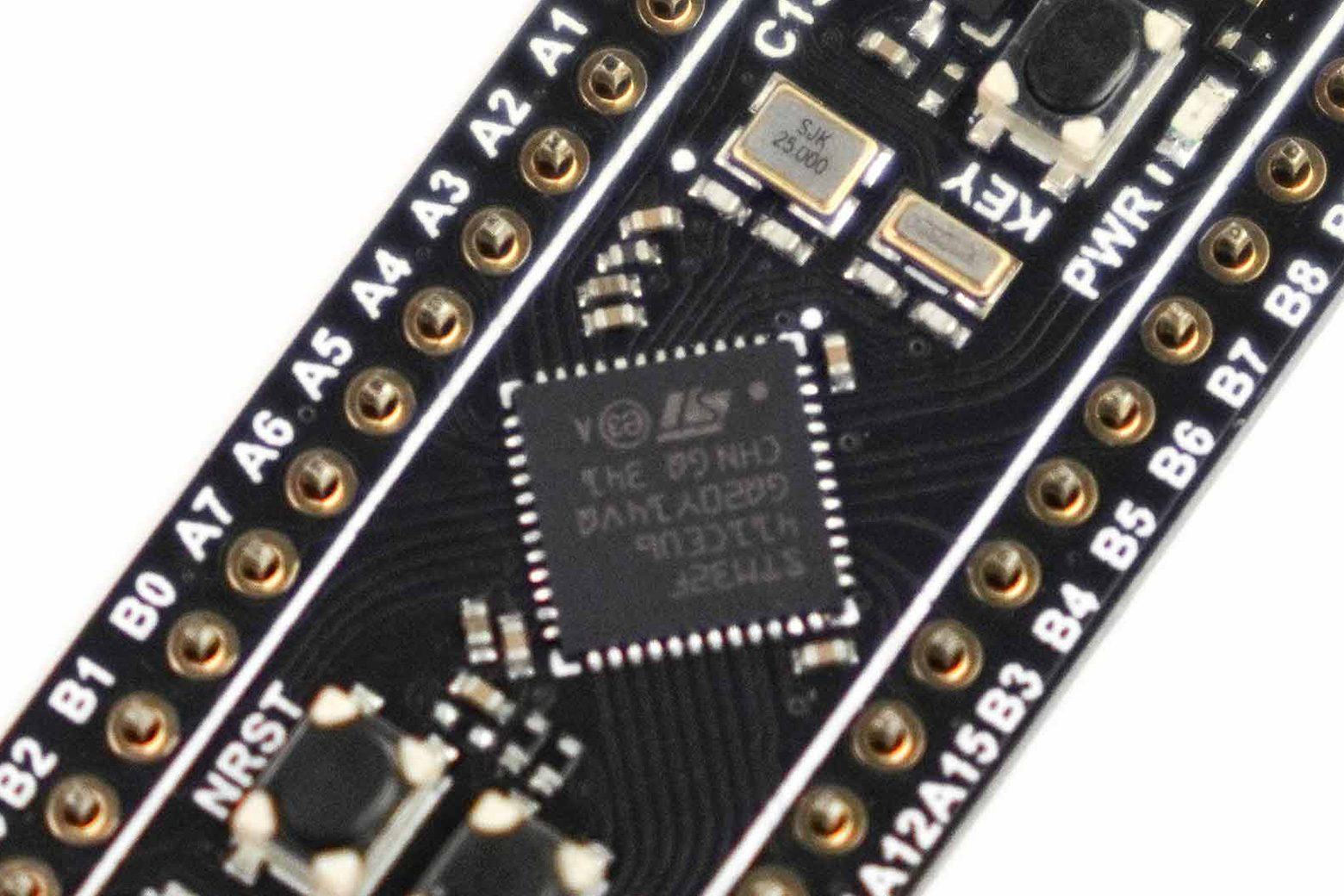

Introduzione Questa scheda di sviluppo compatta STM32F411 può essere ben integrata nei tuoi progetti. Dotato di STM32F411CEU6, questo chip ha 512 KB di ROM, 128 KB di SRAM e funziona a 100 MHz. Nella parte inferiore è presente uno spazio per la memoria flash SOIC, che consente di saldare la memoria flash SPI per avere più spazio per la registrazione dei dati o l’archiviazione di file. La scheda è dotata di un connettore di tipo C e di un regolatore LDO da 3,3 V 100 mA. Inoltre, un diodo è collegato in serie per impedire il riflusso di potenza. A bordo sono presenti cristalli ad alta velocità da 25 Mhz 9pF e cristalli a bassa velocità da 32,768 Khz 6pF. Questa scheda di sviluppo è adatta per utenti avanzati con esperienza di sviluppo STM32, non disponiamo di un tutorial dettagliato sull’utilizzo. Caratteristiche del diagramma di piedinatura STM32F411CEU6 100 Mhz, 128 KB di RAM, 512 KB di ROM Cristallo ad alta velocità da 25 MHZ e cristallo a bassa velocità da 32,768 Khz 6PF Tecnologia Immersion Gold e pin header placcati in oro senza piombo, sono stati riservati flash pad più ecologici e vengono fornite routine USBDisk e FATFFS Supporta la programmazione MicroPython, fornisce firmware MicroPython utilizzabile Supporta la programmazione Arduino Supporta lo sviluppo della programmazione in linguaggio C Versione V3.0, ci sono 3 pulsanti: pulsante reset, pulsante BOOT0, pulsante utente Fornisci firmware CMSIS-DAP, che può essere trasformato in un masterizzatore di download Utilizza l’ultimo chip ST originale, oscillatore a cristallo di alta qualità Elenco di spedizione Scheda di sviluppo STM32F411 x1 Pin diritto 20 pin x2 Pin curvo 4 pin x1 Documenti Codice di esempio e firmware Programmazione IDE Arduino Tutorial MicroPython STM32F411CE
