Scheda di sviluppo ESP32 – DFR0625

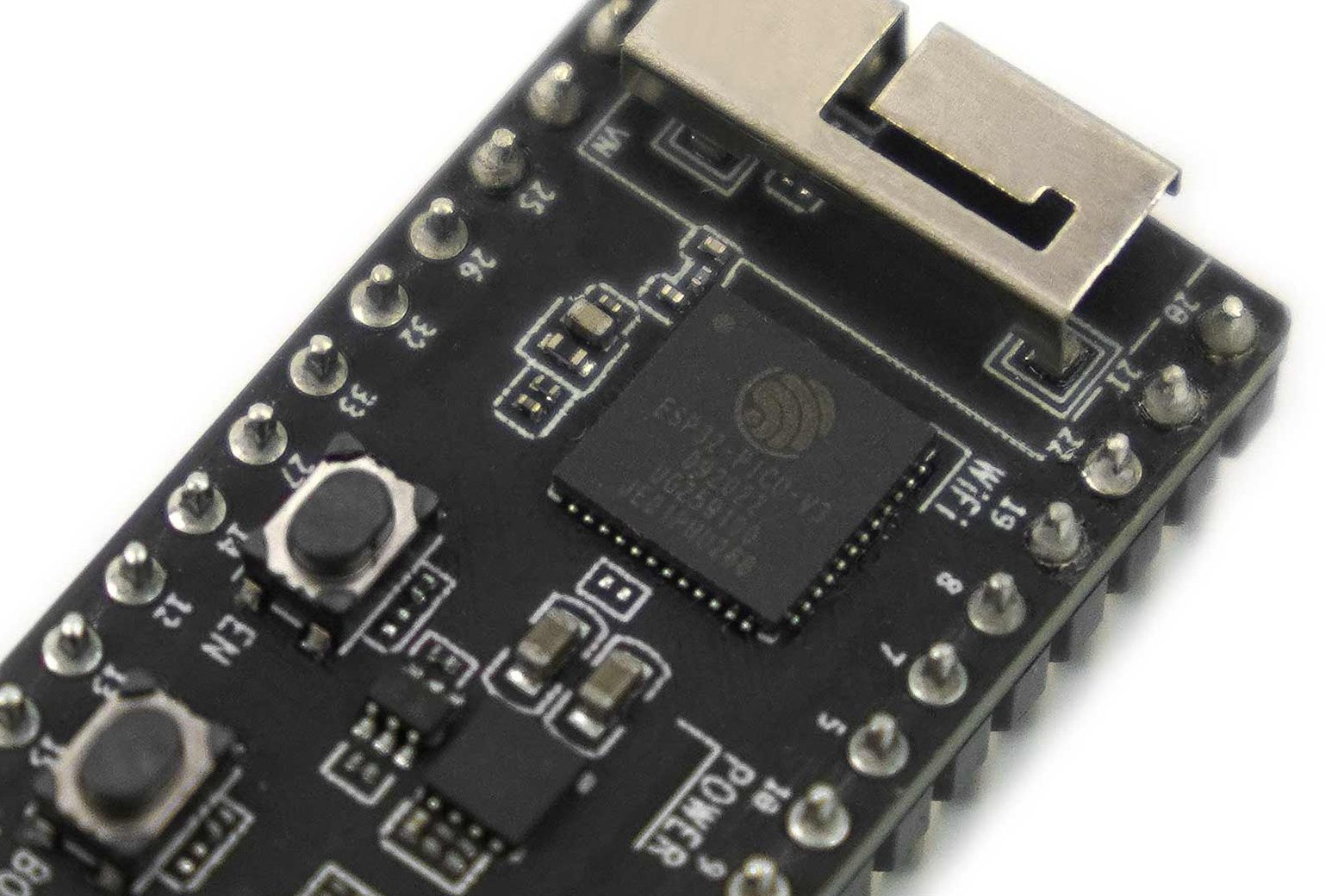

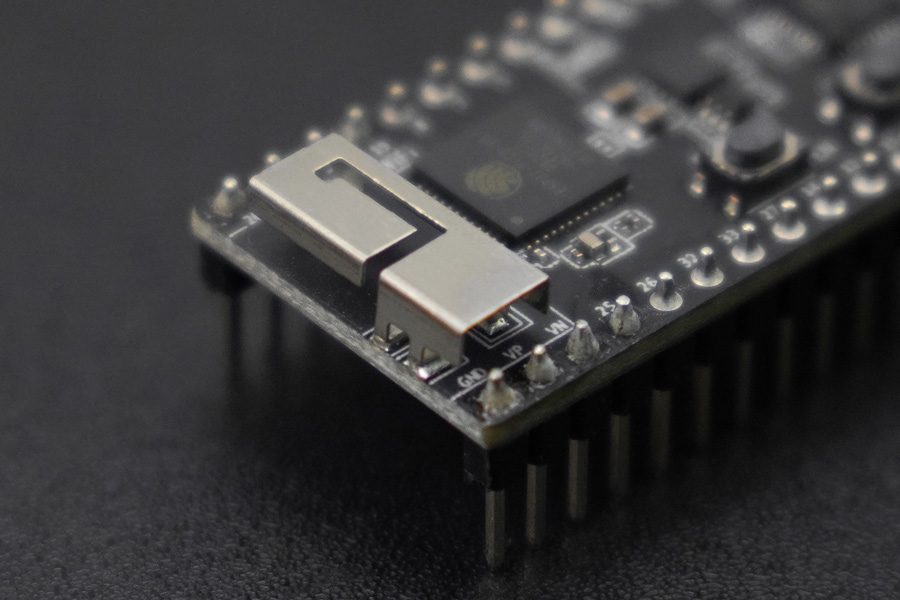

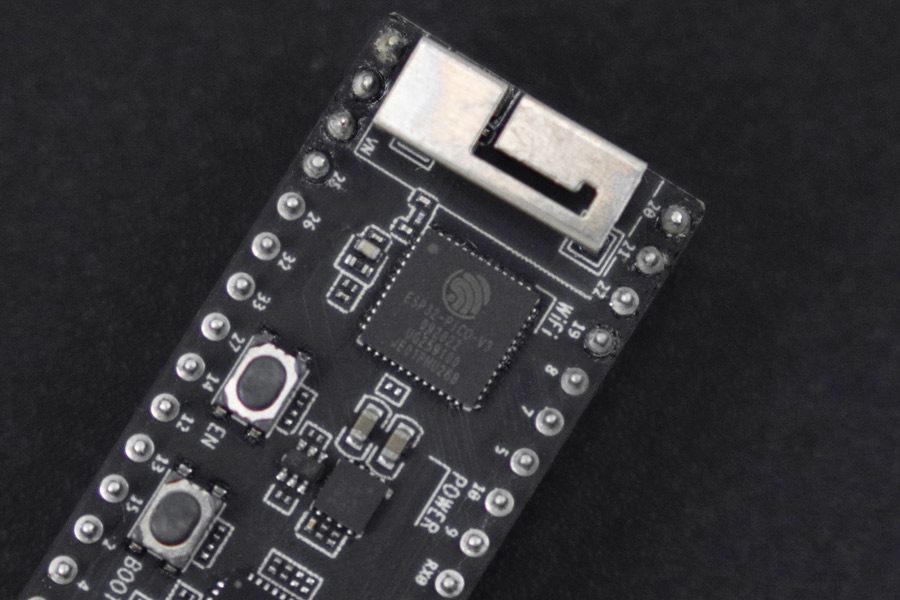

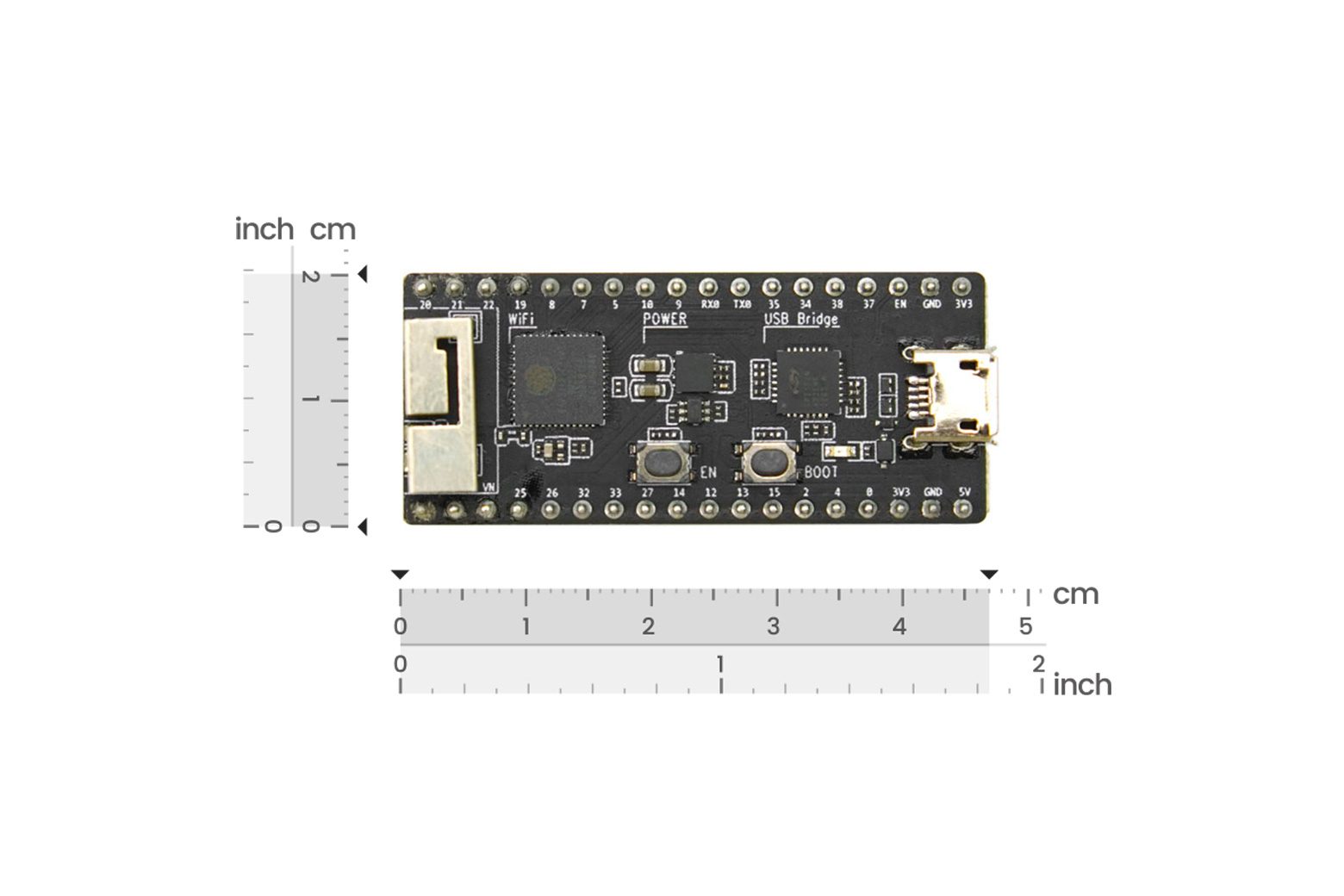

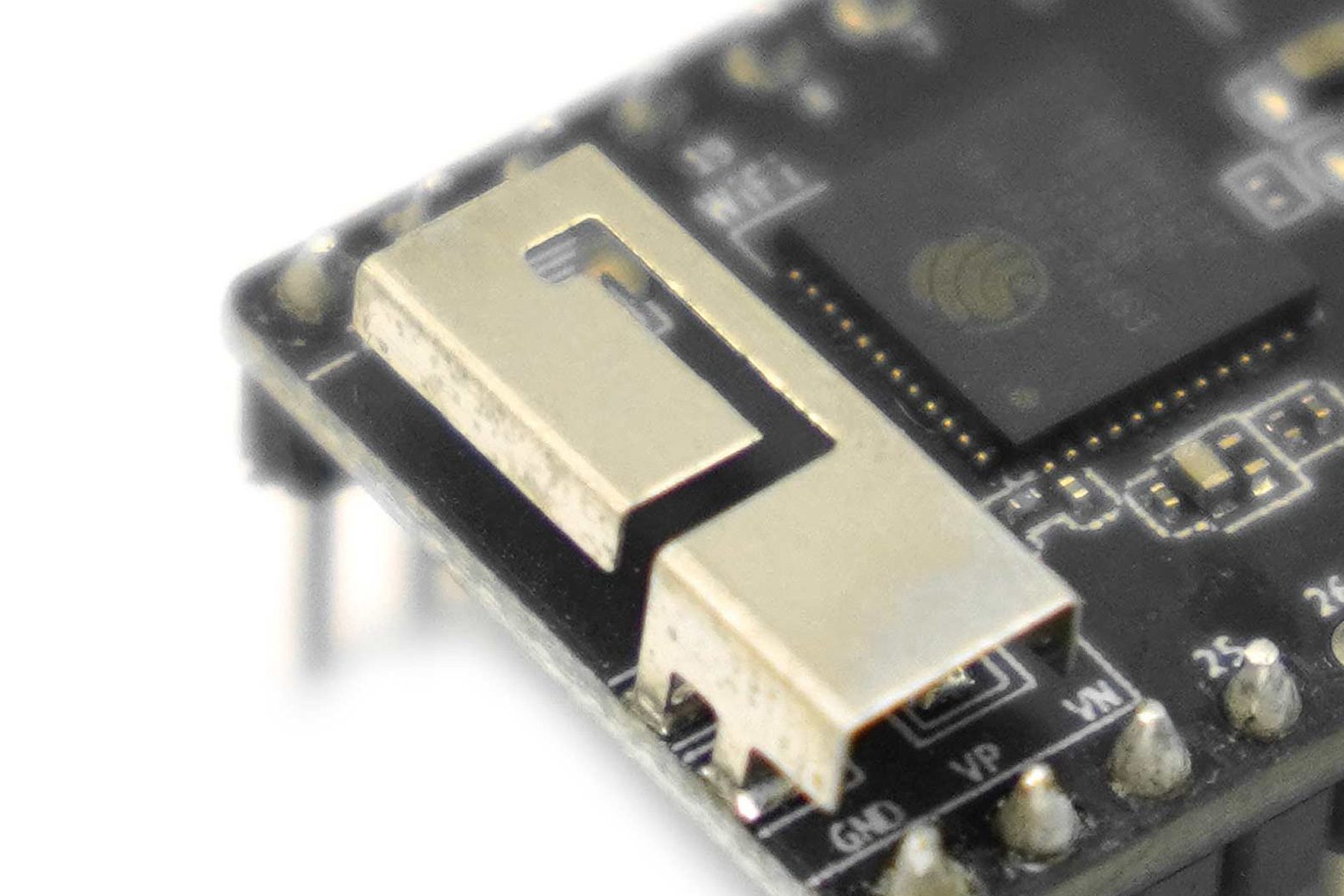

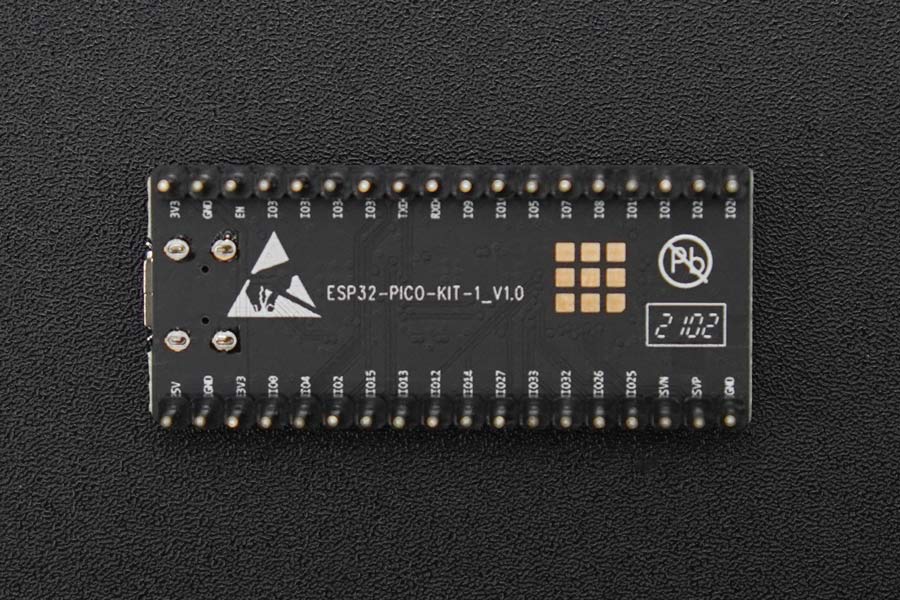

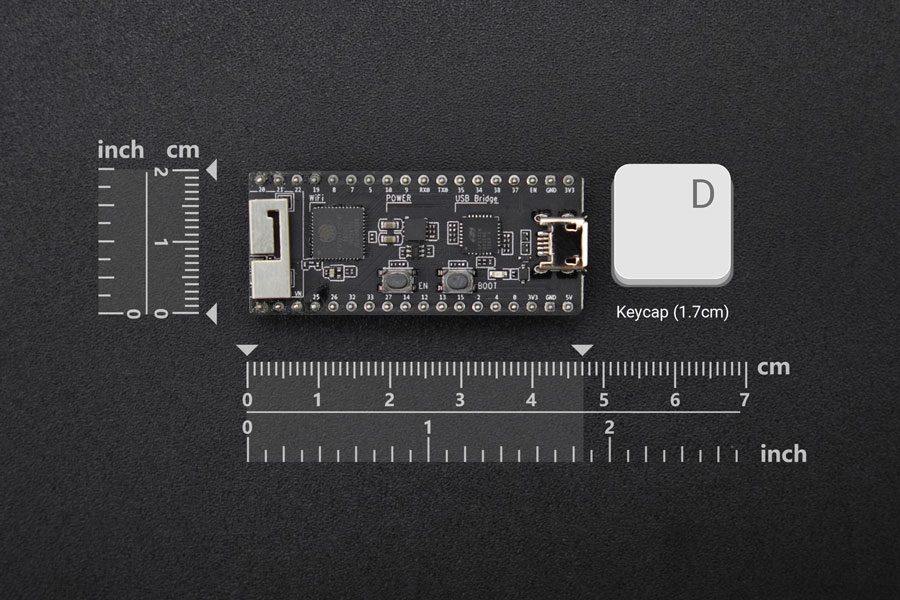

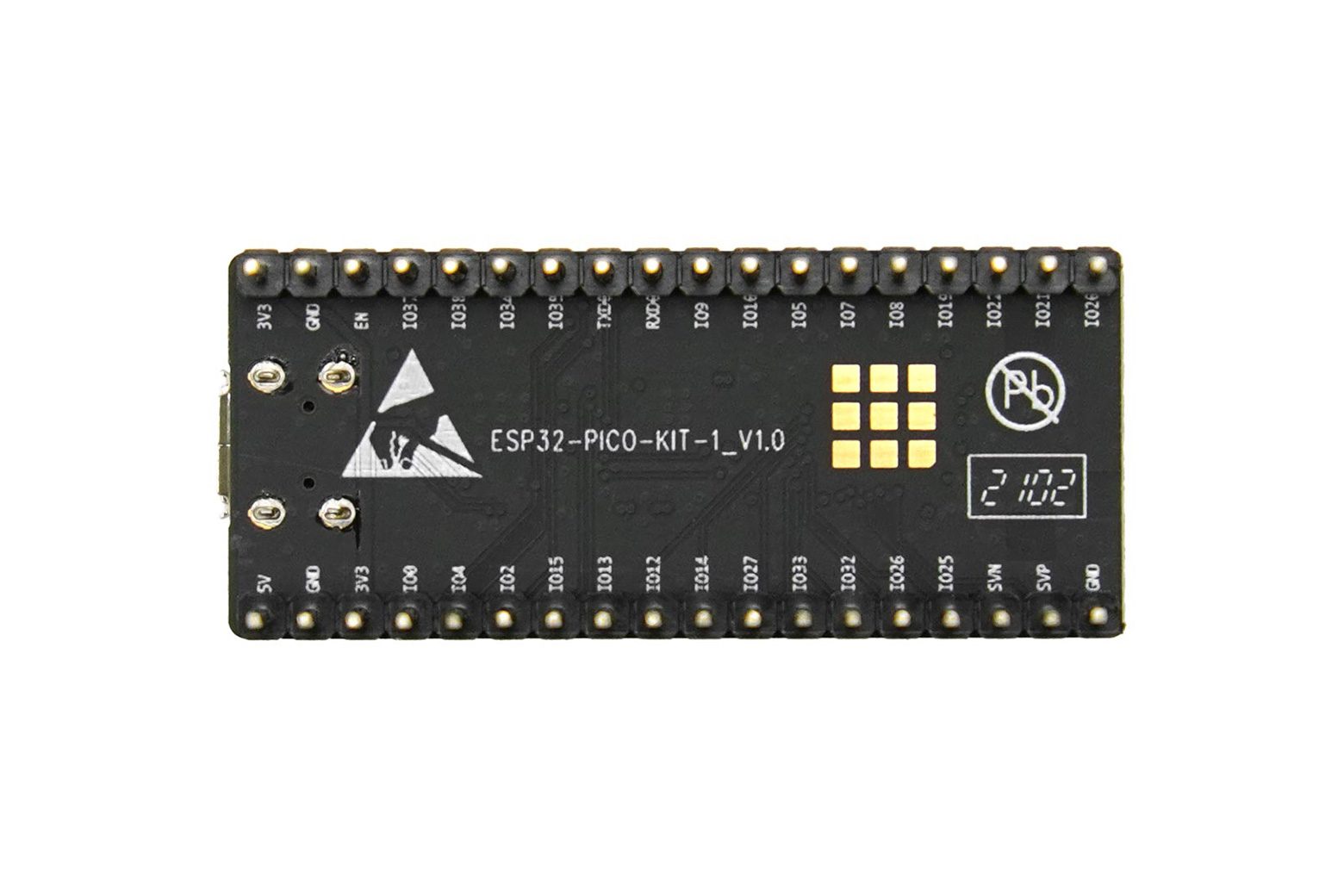

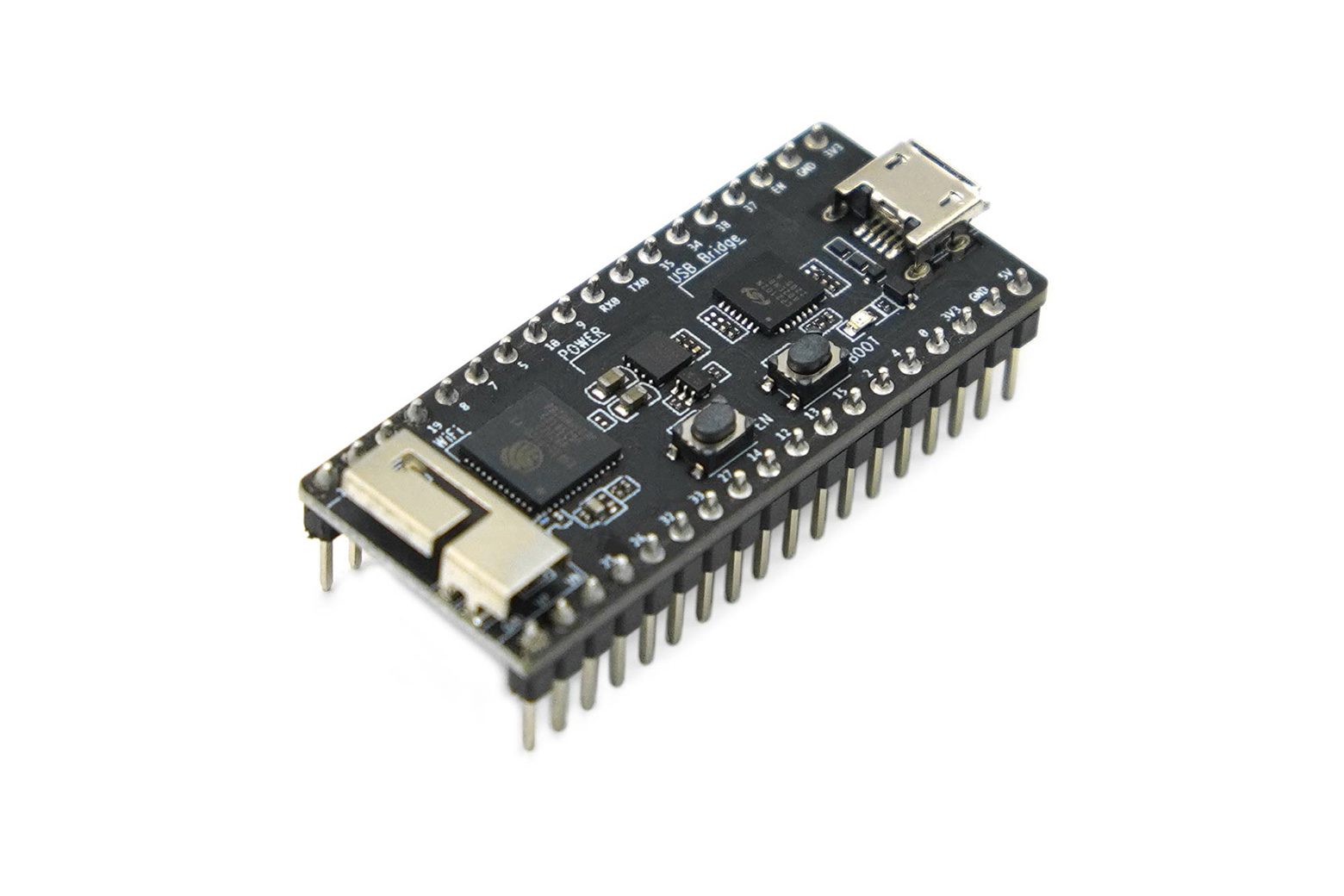

Introduzione ESP32-PICO-KIT-1 è una scheda di sviluppo compatta dotata del modulo System-in-Package (SiP) ESP32-PICO-V3. Il modulo integra il processore dual-core ESP32, un cristallo da 40 MHz e 4 MB di flash SPI. La scheda fornisce funzionalità Wi-Fi completa (802.11 b/g/n) e Bluetooth v4.2 BR/EDR/BLE. Tutti i pin I/O sono suddivisi in header a 18 pin su ciascun lato per una facile interfaccia con le breadboard. Include un bridge USB-to-UART integrato, che consente la programmazione e il debug diretti da un PC tramite una porta USB. La scheda di sviluppo ESP32-PICO-KIT-1 integra anche un circuito bridge da USB a UART, consentendo agli sviluppatori di masterizzare ed eseguire il debug del firmware direttamente tramite la porta USB di un PC. Per facilitare la connessione hardware, tutti i segnali IO e i pin di alimentazione del sistema su ESP32-PICO-V3 sono portati ai pad su entrambi i lati della scheda di sviluppo (18 x 0,1″). I 18 pad sopra sono anche portati alle intestazioni pin e possono essere utilizzati collegamenti via cavo Dupont. Specifiche Protocolli Wi-Fi: 802.11 b/g/n (802.11n fino a 150 Mbps) Aggregazione A-MPDU e A-MSDU e Supporto intervallo di guardia da 0,4 µs Frequenza: 2,4 ~ 2,5 GHz Protocolli Bluetooth: Bluetooth V4.2 Specifiche BR/EDR e BLE Radio: ricevitore NZIF con sensibilità –97 dBm Trasmettitore classe 1, classe 2 e classe 3 AFH Audio: CVSD e SBC Interfacce modulo hardware: ADC, DAC, sensore tattile, controller host SD/SDIO/MMC, SPI, controller slave SDIO/SPI, EMAC, PWM motore, PWM LED, UART, I2C, I2S, telecomando a infrarossi, GPIO, contaimpulsi Sensore su chip: sensore Hall Cristallo integrato: cristallo 40 MHz Flash SPI integrato: 4 MB Tensione di funzionamento/Alimentazione: 2,7 V~3,6 V Corrente di funzionamento media: 80 mA Corrente minima fornita dall’alimentatore: 500 mA Intervallo di temperatura di funzionamento: –40 °C ~ 85 °C Dimensioni confezione: 47 x 20,3 x 10 mm/1,85 x 0,80 x 0,39″ Elenco di spedizione ESP32-PICO-KIT-1 Scheda di sviluppo x1 Documenti Guida per l’utente Diagramma schematico Diagramma del layout PCB
