Scheda di sviluppo ESP32 – DFR0812

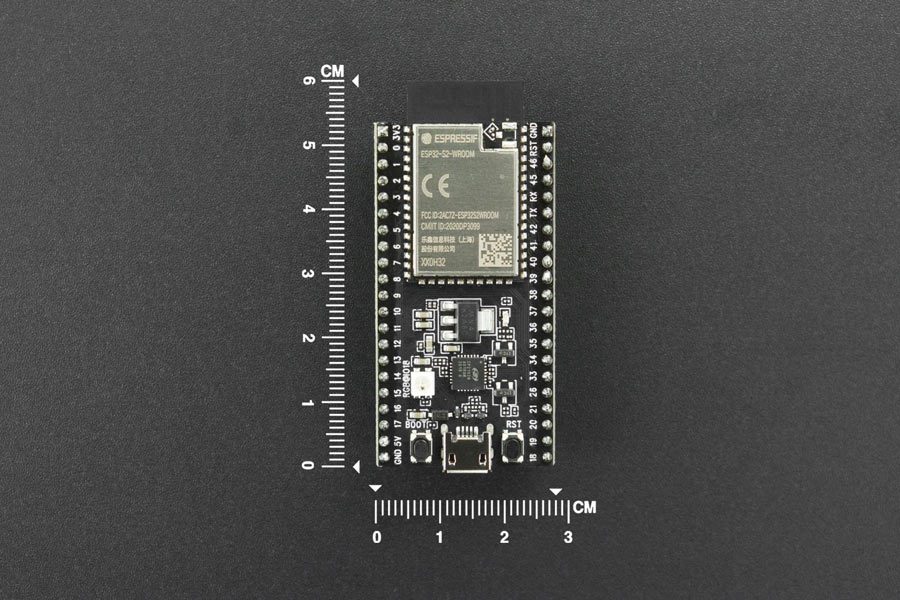

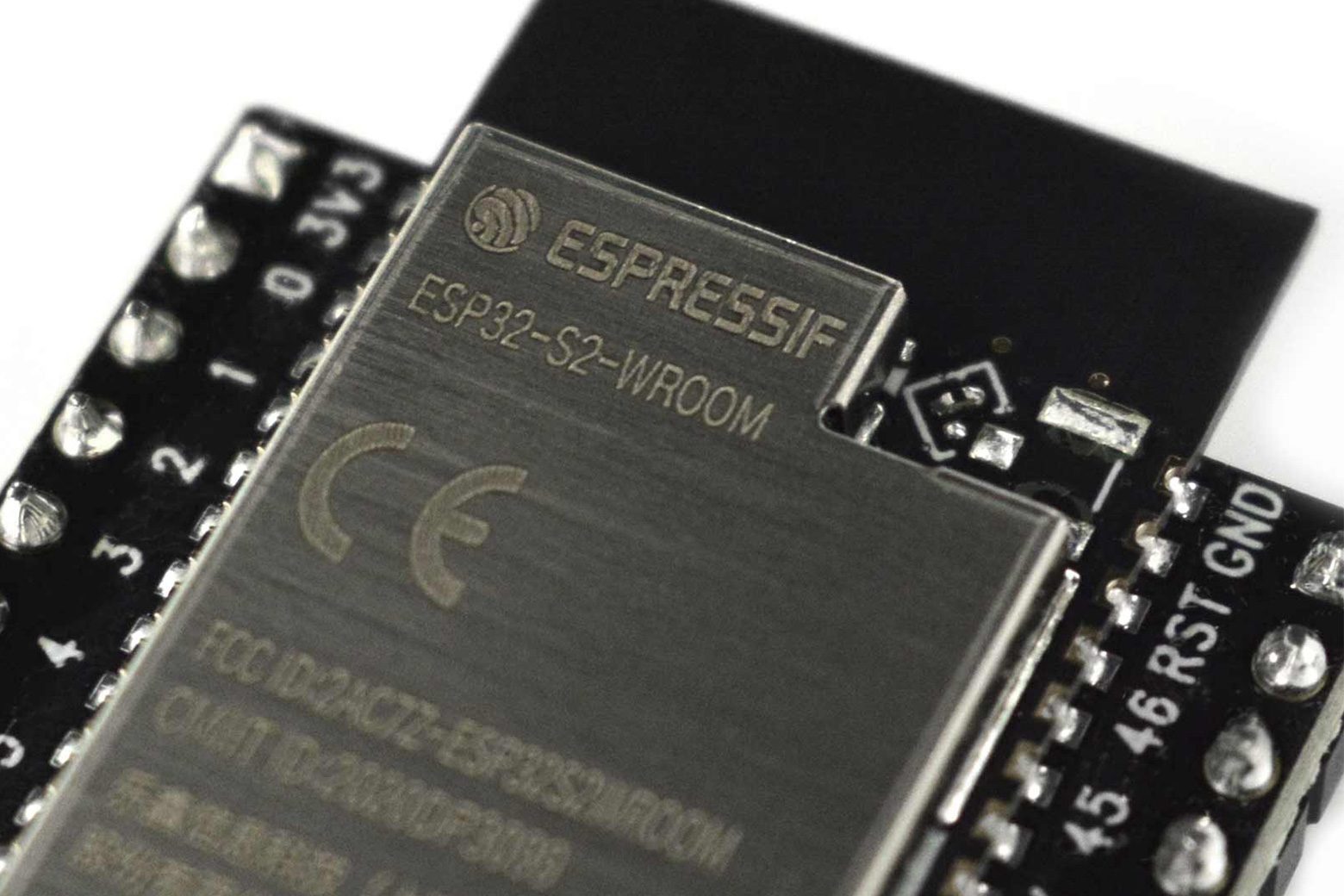

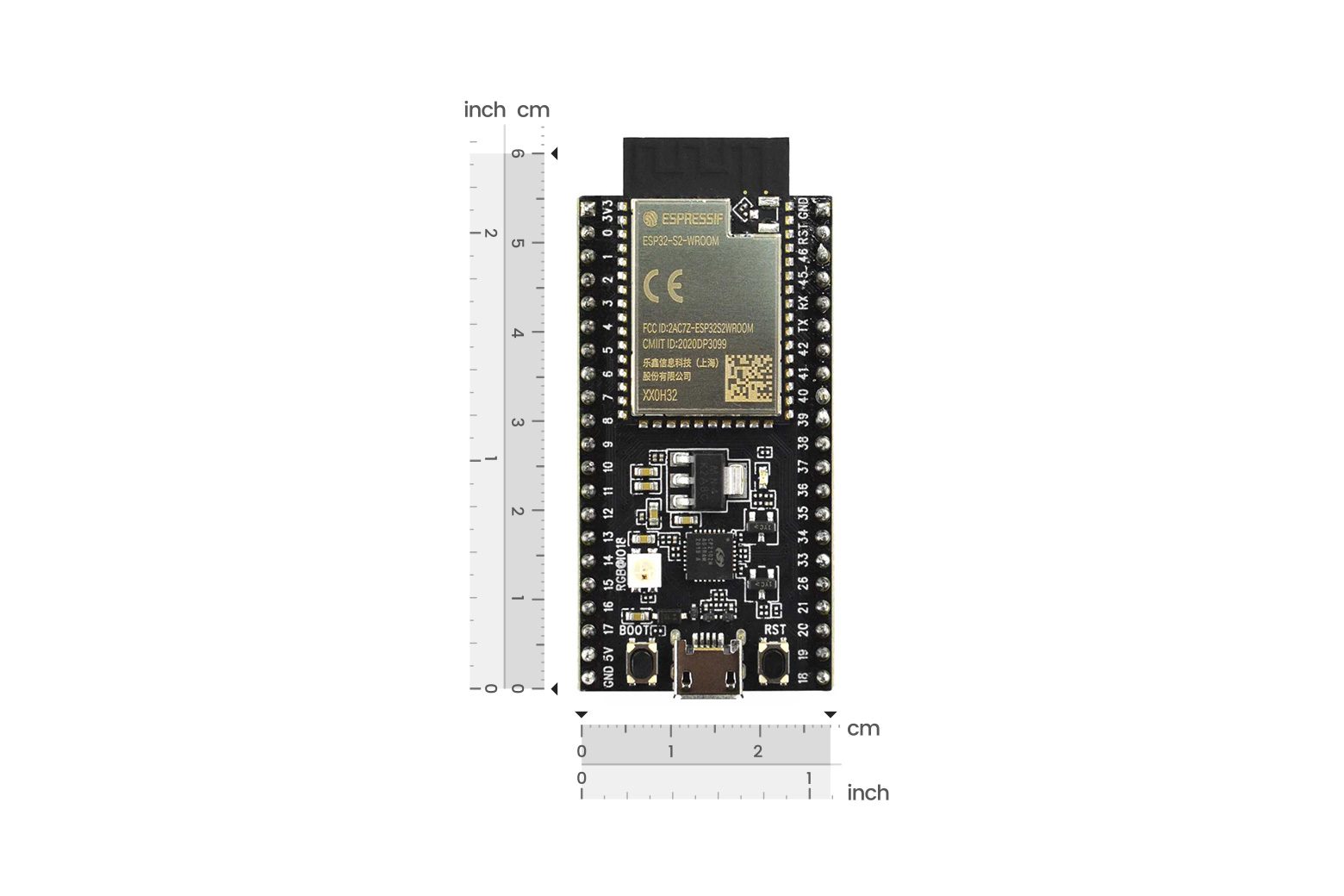

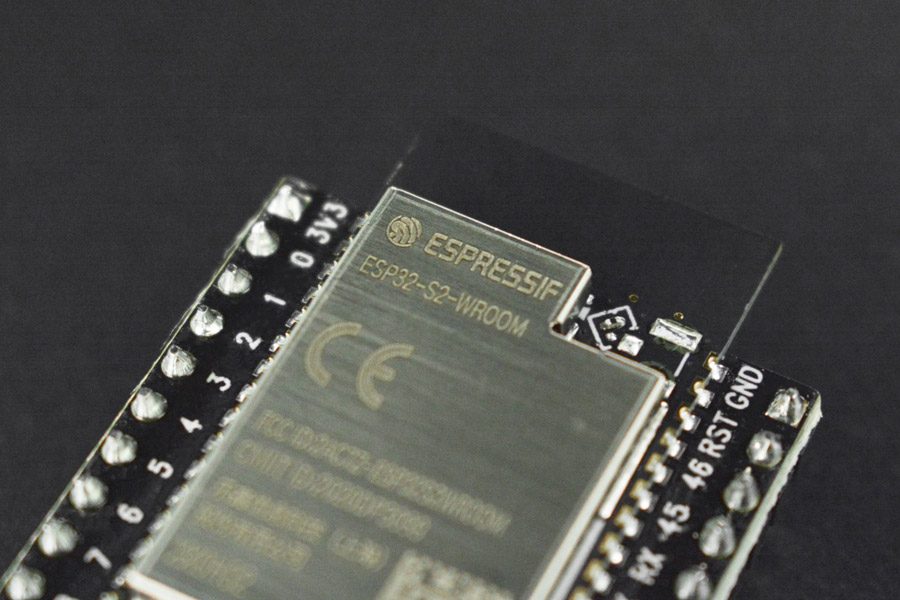

Introduzione ESP32-S2-Saola-1 è una scheda di sviluppo di piccole dimensioni basata su ESP32-S2. La maggior parte dei pin I/O sono suddivisi nelle intestazioni dei pin su entrambi i lati per un facile interfacciamento. Gli sviluppatori possono collegare le periferiche con cavi jumper o montare ESP32-S2-Saola-1 su una breadboard. ESP32-S2-Saola-1 è dotato del modulo ESP32-S2-WROOM, un modulo MCU Wi-Fi potente e generico che dispone di un ricco set di periferiche. È la scelta ideale per un’ampia varietà di scenari applicativi come l’elettronica indossabile e la casa intelligente. La scheda dispone di un’antenna PCB integrata e di un flash SPI da 4 MB. Descrizione dei componenti Componente chiave Descrizione ESP32-S2-WROVER ESP32-S2-WROVER è un modulo MCU Wi-Fi generico e potente che integra ESP32-S2. Ha un’antenna PCB, un flash SPI esterno da 4 MB e una PSRAM aggiuntiva da 2 MB. Connettore I/O Tutti i pin GPIO disponibili (ad eccezione del bus SPI per flash e PSRAM) sono suddivisi nelle intestazioni dei pin sulla scheda. Gli utenti possono programmare il chip ESP32-S2 per abilitare molteplici funzioni come SPI, I2S, UART, I2C, sensori tattili, PWM ecc. Bridge da USB a UART Il chip bridge USB-UART singolo fornisce velocità di trasferimento fino a 3 Mbps. Pulsante di avvio Pulsante Scarica. Tenendo premuto Boot e premendo Reset si avvia la modalità di download del firmware per scaricare il firmware tramite la porta seriale. Pulsante di ripristino Pulsante di ripristino. LED di accensione da 3,3 V Si accende quando l’alimentazione USB è collegata alla scheda. Porta micro-USB Interfaccia USB. Alimentazione per la scheda e interfaccia di comunicazione tra un computer e il chip ESP32-S2. LED RGB LED RGB indirizzabile (WS2812), pilotato da GPIO18. Specifiche del diagramma a blocchi Chip ESP32-S2, microcontrollore Xtensa single-core LX7 a 32 bit ROM da 128 KB SRAM da 320 KB SRAM RTC da 16 KB Oscillatore a cristallo da 40 MHz integrato Flash SPI da 4 MB Tensione di funzionamento/alimentazione: 3,0 ~ 3,6 V Temperatura di funzionamento consigliata: –40 ~ 85 °C Elenco di spedizione Scheda di sviluppo ESP32-S2-Saola-1M x1
