Scheda di sviluppo ESP32 – DFR1055

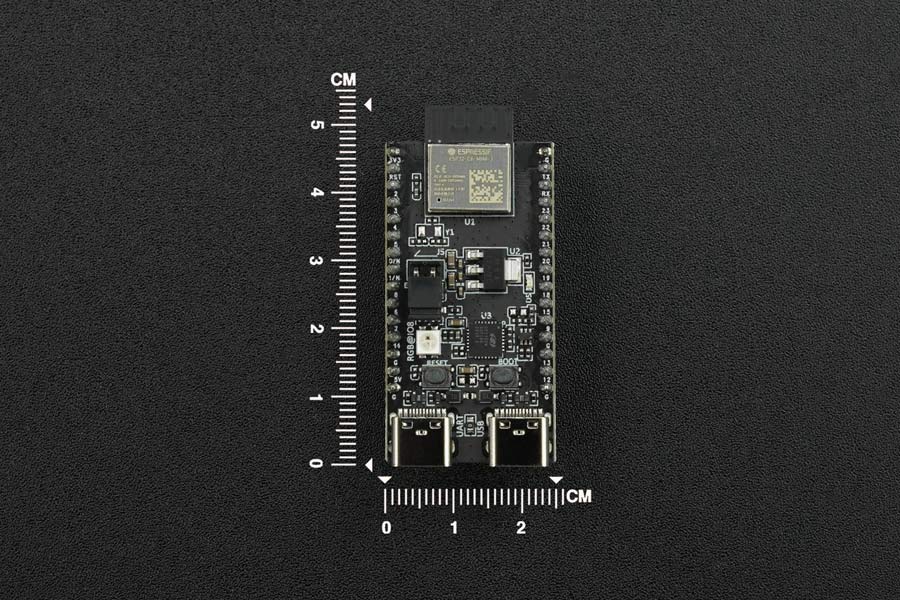

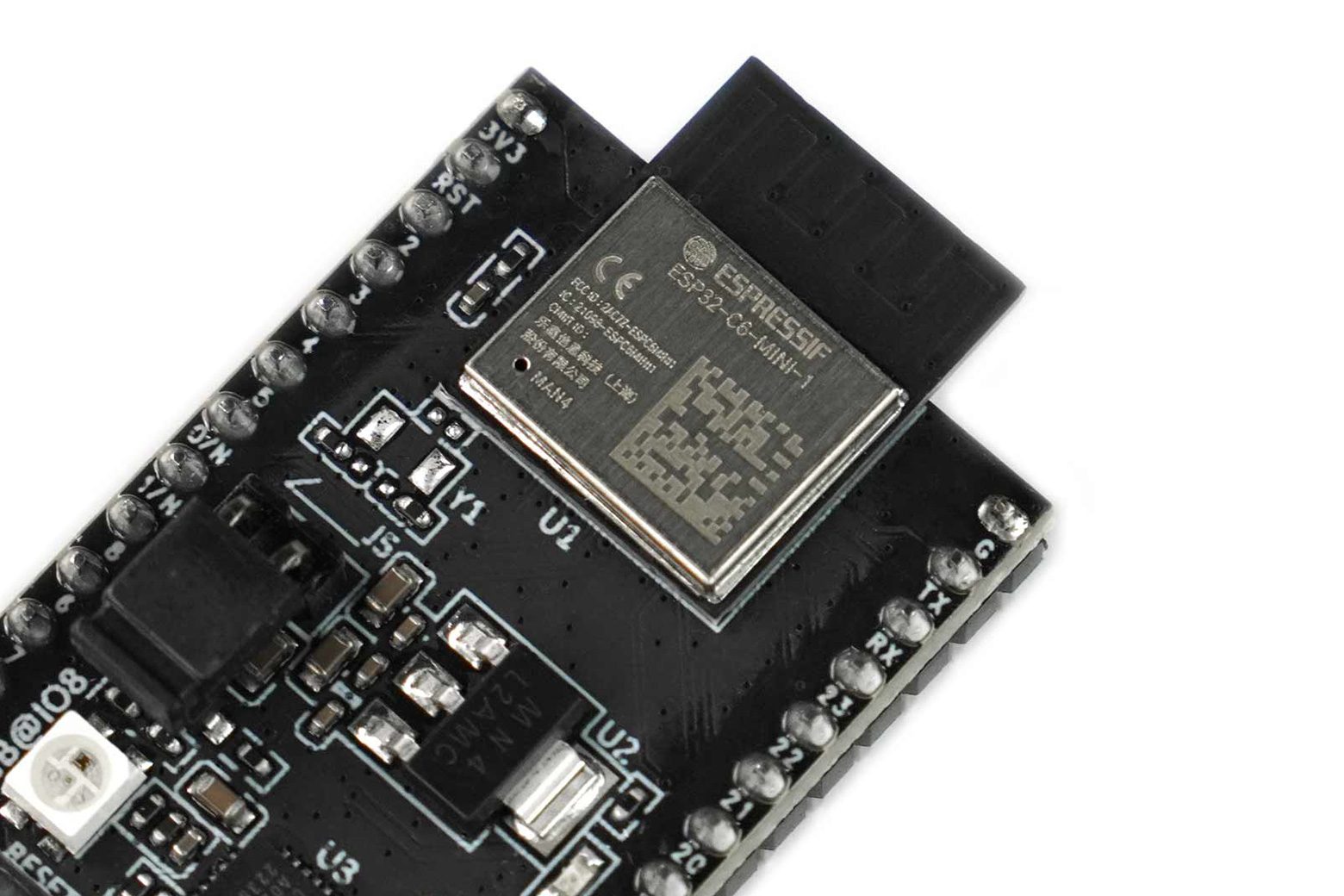

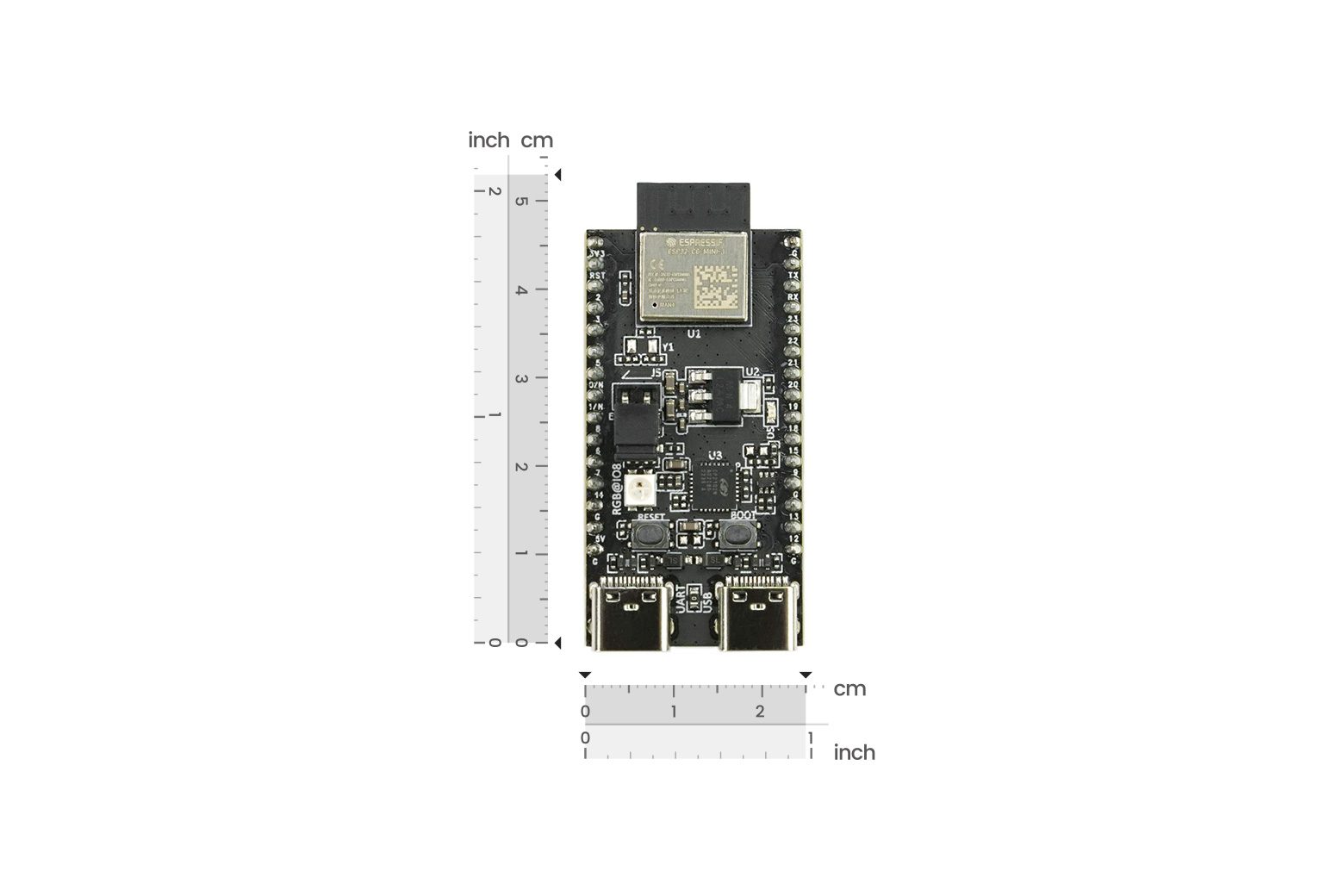

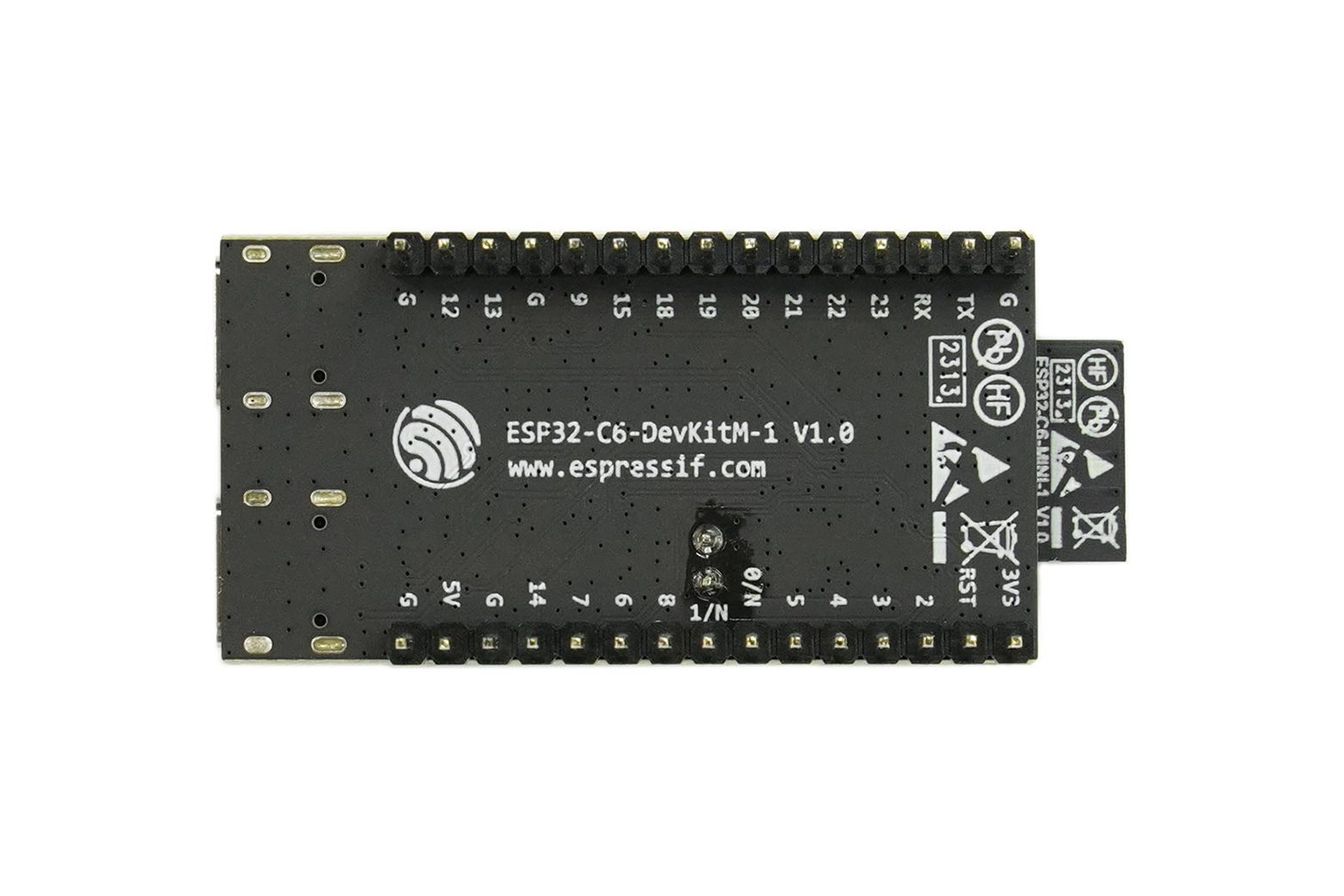

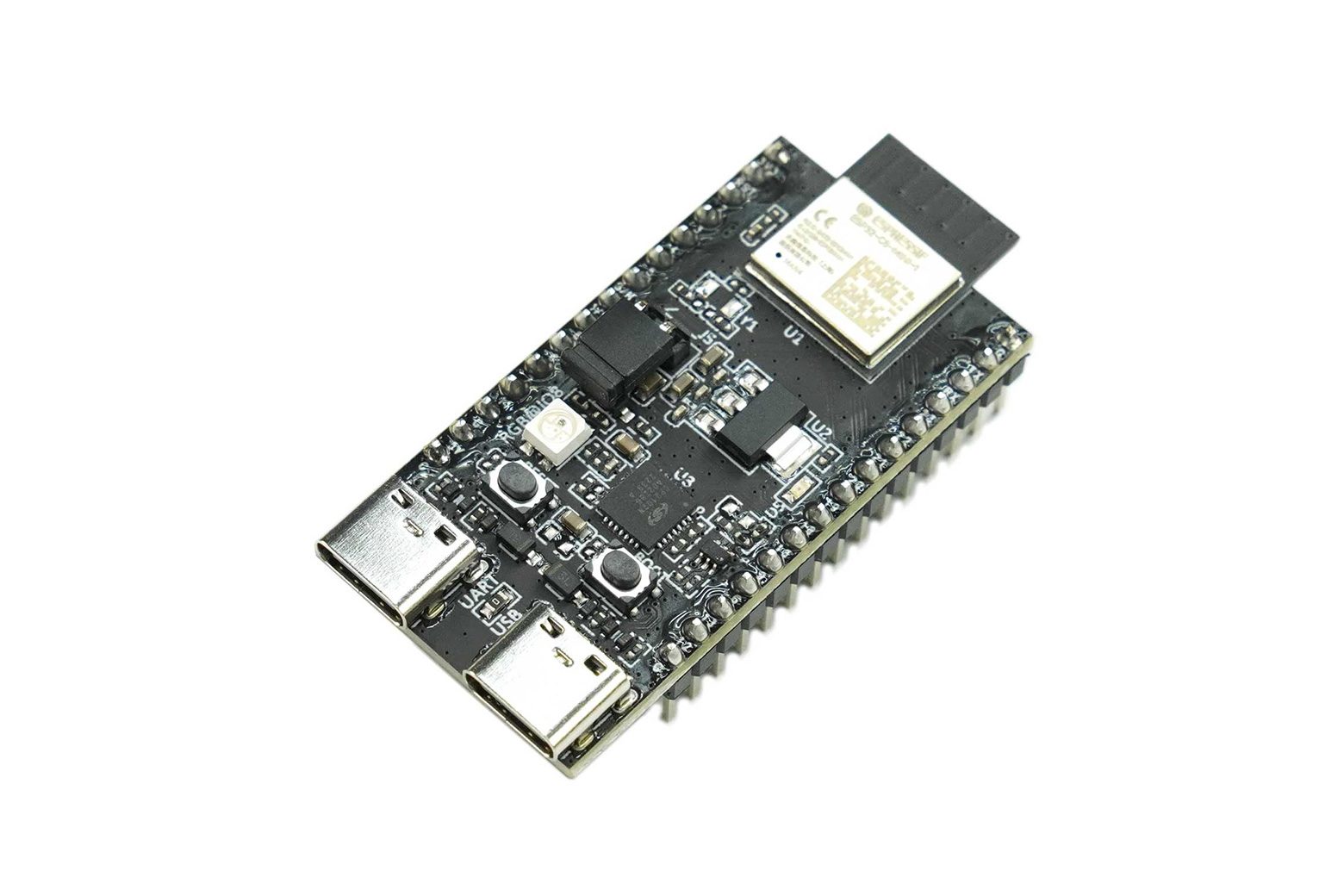

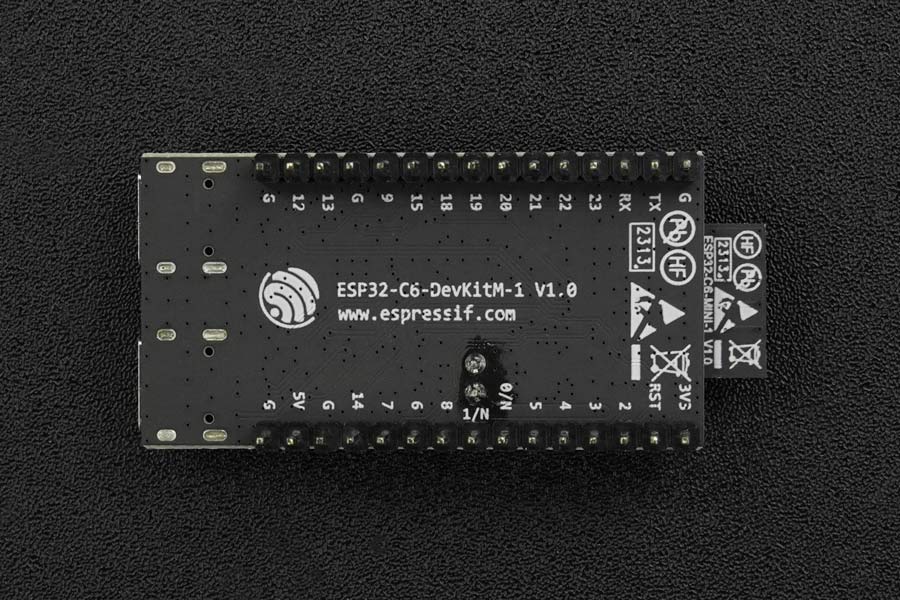

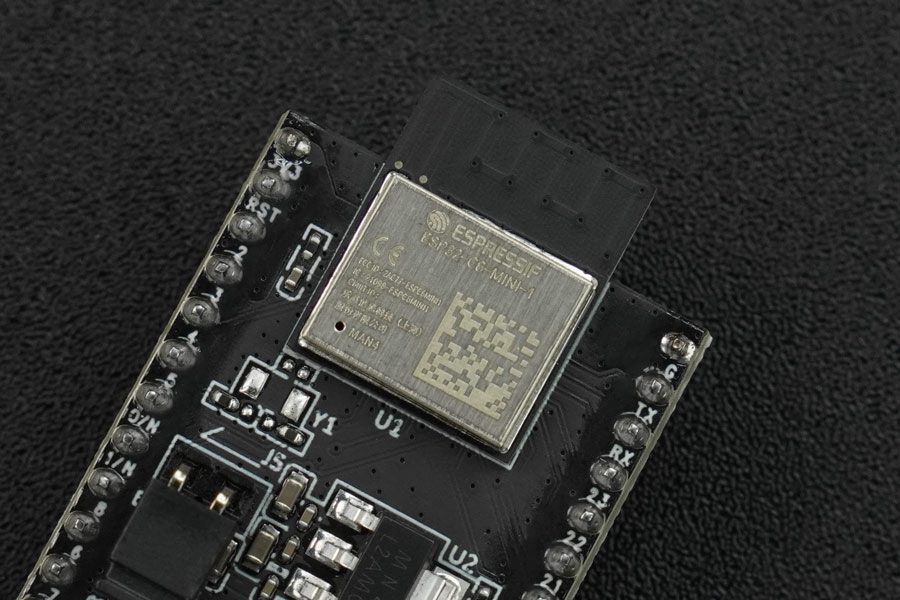

Introduzione ESP32-C6-DevKitM-1 è una scheda di sviluppo entry-level basata sul modulo compatto ESP32-C6-MINI-1. È dotato di una CPU RISC-V single-core a 32 bit che opera fino a 160 MHz, 320 KB di ROM, 512 KB di SRAM e 4 MB di flash SPI. La scheda offre supporto wireless multiprotocollo per Wi-Fi 6 (802.11ax), Bluetooth 5 (LE), Zigbee 3.0 e Thread 1.3. I suoi pin I/O sono suddivisi su header compatibili con breadboard per una facile interfaccia. La scheda include sia una porta bridge USB-to-UART che una porta USB Type-C nativa ESP32-C6. Un LED RGB indirizzabile è collegato a GPIO8. ESP32-C6-DevKitM-1 è costruito attorno a ESP32-C6, una CPU single-core RISC-V a 32 bit che funziona fino a 160 MHz e integra un ricco set di periferiche. Gli utenti possono spegnere la CPU e utilizzare il coprocessore a basso consumo per monitorare costantemente le modifiche apportate alle periferiche. Figura: Componenti Componente chiave Descrizione ESP32-C6-MINI-1 o ESP32-C6-MINI-1U ESP32-C6-MINI-1 e ESP32-C6-MINI-1U sono moduli per uso generico che supportano Wi-Fi 6 nella banda a 2,4 GHz, Bluetooth 5 e IEEE 802.15.4 (Zigbee 3.0 e Thread 1.3). ESP32-C6-MINI-1 viene fornito con un’antenna PCB integrata, mentre ESP32-C6-MINI-1U viene fornito con un connettore per antenna esterna. Il modulo è costruito attorno al chip ESP32-C6FH4, che ha una flash da 4 MB nella confezione del chip. Per ulteriori informazioni, vedere la scheda tecnica ESP32-C6-MINI-1. Intestazione pin Tutti i pin GPIO disponibili (ad eccezione del bus SPI per flash) sono suddivisi nelle intestazioni dei pin sulla scheda. LDO da 5 V a 3,3 V Regolatore di potenza che converte un’alimentazione da 5 V in un’uscita da 3,3 V. LED di accensione da 3,3 V Si accende quando l’alimentazione USB è collegata alla scheda. Bridge da USB a UART Il bridge da USB a UART a chip singolo fornisce velocità di trasferimento fino a 3 Mbps. Porta USB Type-C ESP32-C6 La porta USB Type-C sul chip ESP32-C6 è compatibile con USB 2.0 a piena velocità. È in grado di raggiungere una velocità di trasferimento fino a 12 Mbps (notare che questa porta non supporta la modalità di trasferimento ad alta velocità da 480 Mbps). Questa porta viene utilizzata per l’alimentazione della scheda, per le applicazioni flash sul chip, per la comunicazione con il chip tramite protocolli USB e per il debug JTAG. Pulsante di avvio Pulsante Scarica. Tenendo premuto Boot e premendo Reset si avvia la modalità di download del firmware per scaricare il firmware tramite la porta seriale. Pulsante di ripristino Premere questo pulsante per ripristinare il sistema. Porta USB da tipo C a UART Utilizzata per l’alimentazione della scheda, per applicazioni flash sul chip, nonché per la comunicazione con il chip ESP32-C6 tramite il bridge da USB a UART integrato. LED RGB LED RGB indirizzabile, pilotato da GPIO8. J5 Utilizzato per la misurazione della corrente. Vedere i dettagli nella sezione Misurazione della corrente. Figura: Intestazione pin del diagramma a blocchi: Le due tabelle seguenti forniscono il Nome e la Funzione delle intestazioni dei pin su entrambi i lati della scheda (J1 e J3). I nomi delle intestazioni dei pin sono mostrati nella figura del layout ESP32-C6-DevKitM-1. Figura: Disposizione pin J1 Figura: Disposizione pin J3 Figura: Disposizione pin Le differenze tra ESP32-C6-DevKitM-1 e ESP32-C6-DevKitC-1-N8 ESP32-C6-DevKitM-1 si basa sul modulo ESP32-C6-MINI-1 (U), che ha un flash SPI da 4 MB, mentre ESP32-C6-DevKitC-1-N8 è dotato del Modulo ESP32-C6-WROOM-1, che ha un flash da 8 MB. La quantità di memoria flash può influenzare la quantità di dati che possono essere archiviati sulla scheda e la complessità dei programmi che possono essere eseguiti su di essa. Specifiche Processore: Chip ESP32-C6, RISC-V single-core a 32 bit ROM: 320 KB SRAM: 512 KB HP SRAM 16 KB LP SRAM Oscillatore a cristallo integrato da 40 MHz Flash SPI da 4 MB Supporto Thread 1.3 Supporto Zigbee 3.0 Tensione di esercizio/Tensione di alimentazione: 3,0-3,6 V Intervallo di temperatura di esercizio consigliato: da –40 a 85°C Scheda di sviluppo ESP32-C6-DevKitM-1 × 1 Documenti Guide utente Scheda dati ESP32-C6 (PDF) Scheda dati ESP32-C6-MINI-1 (PDF) Schema ESP32-C6-DevKitM-1 (PDF) Layout PCB ESP32-C6-DevKitM-1 (PDF) Dimensioni ESP32-C6-DevKitM-1 (PDF) ESP32-C6-DevKitM-1 File sorgente dimensioni (DXF) Applicazioni Casa intelligente Automazione industriale Assistenza sanitaria Elettronica di consumo Robot di servizio Registratori di dati IoT
