Scheda di sviluppo Intel Galileo Gen 2 (fuori produzione) – DFR0341

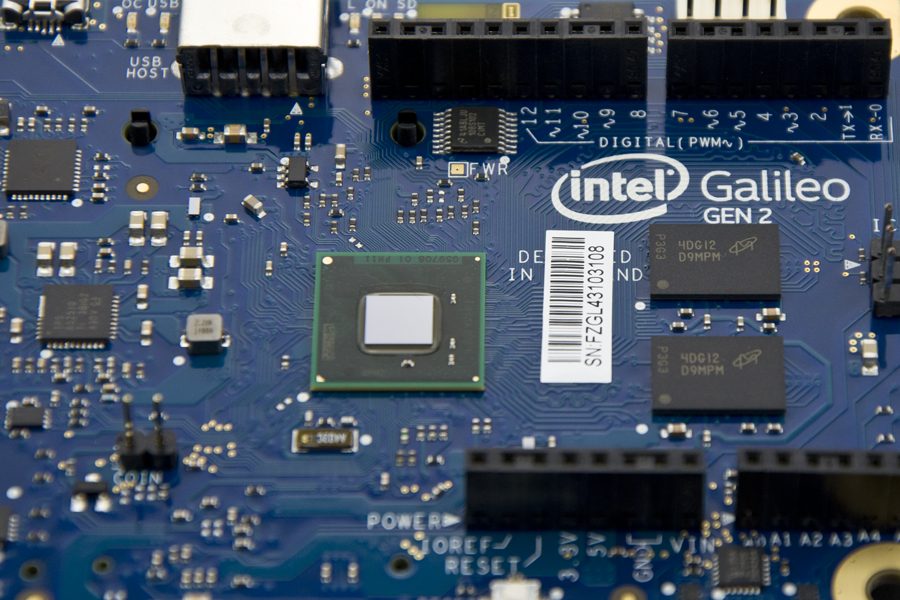

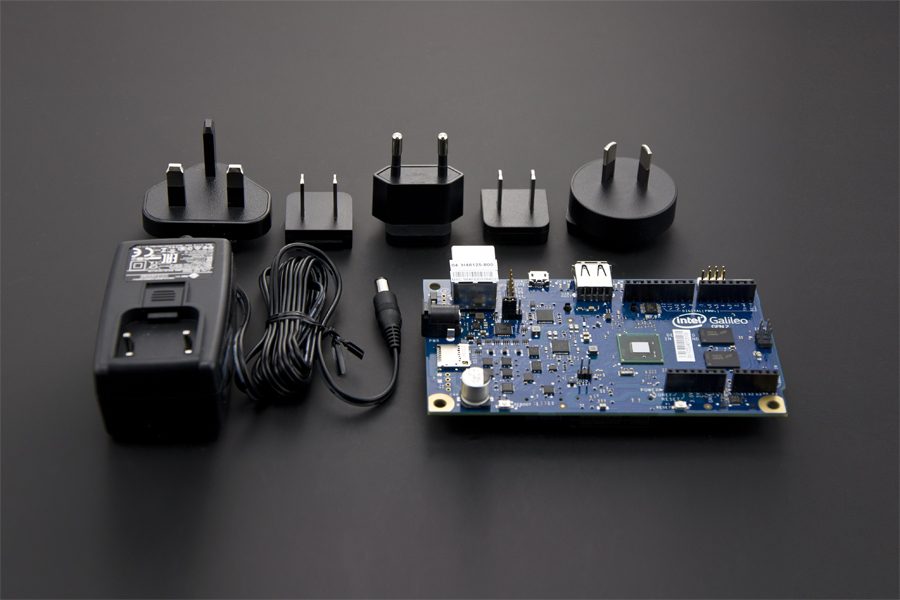

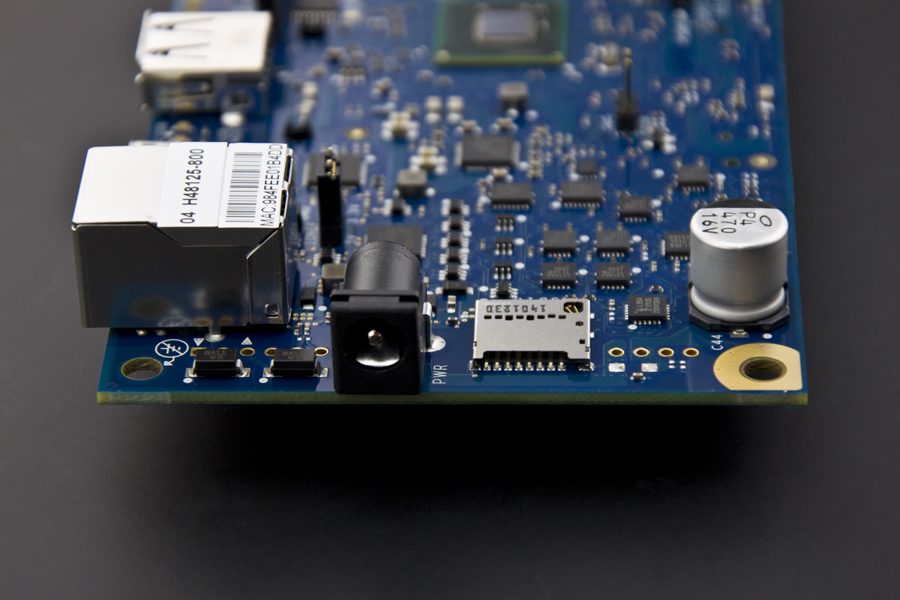

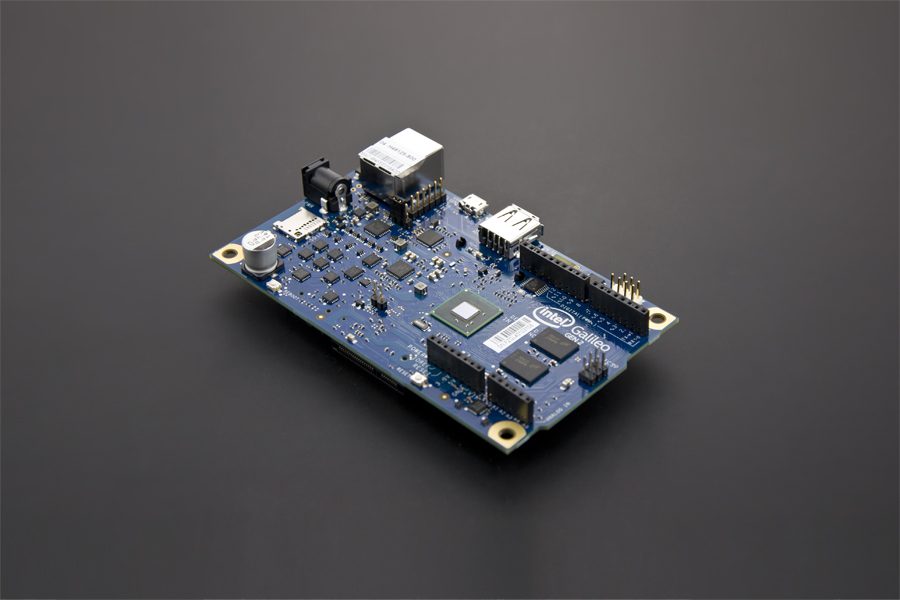

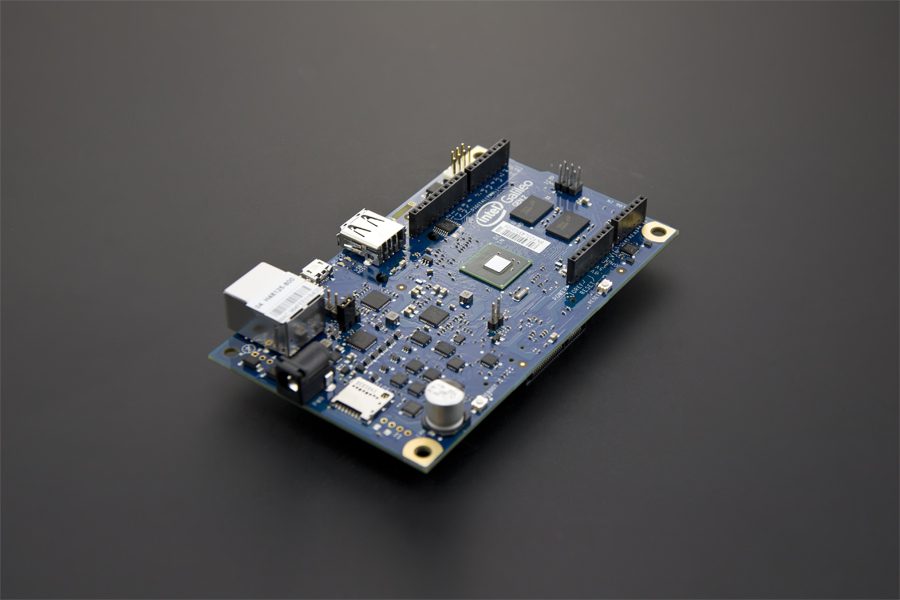

Introduzione Cosa farai? La scheda Intel® Galileo Gen 2 è la prima di una famiglia di schede di sviluppo e prototipazione certificate Arduino* basate sull’architettura Intel® e progettate specificamente per produttori, studenti, educatori e appassionati di elettronica fai-da-te. Fornendo agli utenti un ambiente di sviluppo hardware e software completamente open source, la scheda Intel Galileo Gen 2 integra ed estende la linea di prodotti Arduino per offrire funzionalità di elaborazione più avanzate a coloro che hanno già familiarità con gli strumenti di prototipazione Arduino. La scheda di sviluppo Intel Galileo Gen 2 è progettata per essere compatibile a livello hardware, software e pin con un’ampia gamma di Shield Arduino Uno* R3 e consente inoltre agli utenti di incorporare chiamate firmware Linux* nella programmazione degli sketch Arduino. Quali sono le novità della scheda madre Intel® Galileo Gen 2? L’intestazione UART USB TTL a 6 pin da 3,3 V sostituisce la porta console RS-232 con jack da 3,5 mm per il debug Linux. Il nuovo connettore a 6 pin si accoppia con il cavo seriale USB FTDI* standard (TTL-232R-3V3) e le popolari schede breakout da USB a seriale. 12 GPIO ora completamente nativi per una maggiore velocità e una migliore potenza di guida. Modulazione di larghezza di impulso a 12 bit (PWM) per un controllo più preciso dei servi e una risposta più fluida. La console UART1 può essere reindirizzata alle intestazioni Arduino negli schizzi, eliminando in molti casi la necessità di soft-serial. Compatibile con Power-over-Ethernet (PoE) da 12 V (è richiesta l’installazione del modulo PoE). Il sistema di regolazione della potenza è stato modificato per accettare alimentatori da 7 V a 15 V. Presenta il processore applicativo Intel® Quark™ SoC X1000, compatibile con l’architettura del set di istruzioni del processore Intel® Pentium® a 32 bit, single-core, single-thread, che funziona a velocità fino a 400 MHz. Supporto per un’ampia gamma di interfacce I/O standard del settore, tra cui uno slot mini-PCI Express* di dimensioni standard, una porta Ethernet da 100 Mb, uno slot microSD*, una porta host USB e una porta client USB. DDR3 da 256 MB, SRAM incorporata da 512 kb, Flash NOR da 8 MB e EEPROM standard da 8 kb sulla scheda, oltre al supporto per schede microSD fino a 32 GB. Compatibilità hardware e pin con un’ampia gamma di Shield Arduino Uno R3. Programmabile tramite l’ambiente di sviluppo integrato (IDE) Arduino supportato sui sistemi operativi host Microsoft Windows*, Mac OS* e Linux. Supporto per la versione Linux Yocto 1.4 Poky*. Specifica Scheda tecnica Dimensioni schema: 123,8 mm × 72,0 mm (4,87″ x 2,83″) Peso: 340 g Documenti Pagina principale Galileo Nozioni di base su Galileo Elenco di spedizione Scheda di sviluppo Intel Galileo Gen 2 x1
