Scheda di sviluppo per mini PC ad alte prestazioni – DFR0364

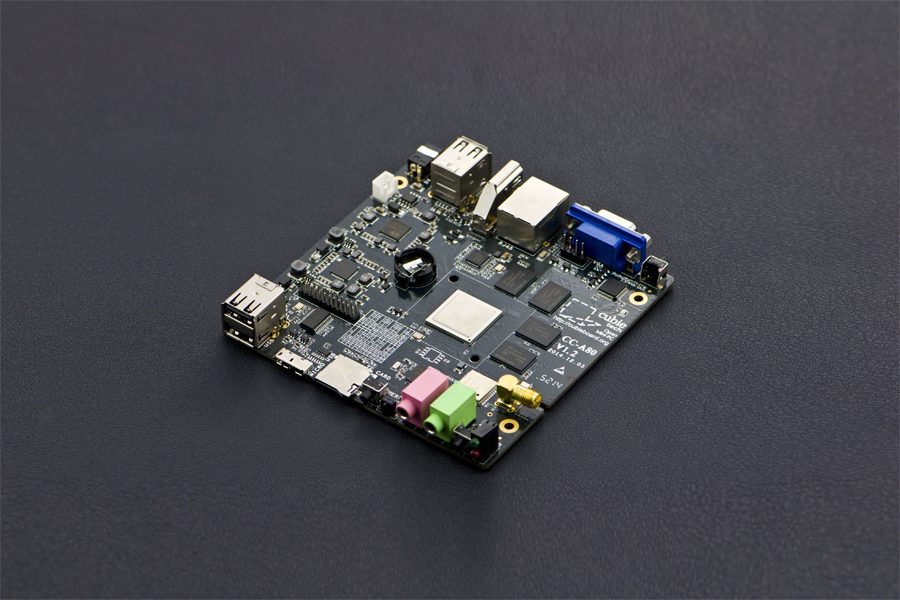

Introduzione Cubieboard4 è il prodotto di quarta generazione della serie Cubieboard di Cubietech Ltd. È un nuovo modello PCB adottato con il chip principale Allwinner A80. Ed è arricchito con alcune nuove funzionalità, come memoria DDR3 da 2 GB, porta display VGA integrata, RJ45 100M/1000M, WIFI dual band, Blue Tooth integrato, supporto batteria Li e batteria RTC, 4 porte USB e 1 porta USB 3.0 OTG. Non è solo per lo sviluppo, ma può anche essere utilizzato in varie aree come altri prodotti Mini Pc. Grazie alle sue ricche interfacce, alle alte prestazioni e al buon ambiente di supporto open source, sempre più sviluppatori o team di start-up possono trarne vantaggio e vorrebbero fare molto lavoro di promozione per esso. Cubieboard4, denominato anche CC-A80, è un mini PC open source o computer a scheda singola che offre prestazioni ultra potenti e si rivolge principalmente all’ufficio, ai giochi e all’intrattenimento. Il chipset principale Allwinner A80 è un processore applicativo con architettura Octa-Core A15/A7 big.LITTLE da 28 nm con una frequenza dominante della CPU di 2 GHz. Ha anche l’incredibile core grafico GPU GPU a 64 core PowerVR G6230 che supporta openGL ES, openGL e persino openCL. CC-A80 ha le interfacce standard come computer desktop, come HDMI e VGA, 100M/1000M RJ45, 4 porte host USB 2.0, 1 porta USB 3.0 OTG, uscita audio, ingresso microfono, Wi-Fi dual-band e Bluetooth 4.0, scheda micro SD. Dispone di 2 GB di memoria DDR3 integrata e supporta l’ingresso di alimentazione UPS per batteria Li-Po, quindi possiamo dire che è una buona piattaforma di sviluppo mobile. Specifiche SOC: AllWinner SOC A80 (28nm, Qual-Core A15 da 2,0 GHz + Qual-Core A7 da 1,3 GHz) GPU: PowerVR® G6230 64-core, Memoria: 2 GB DDR3 a 800 MHz (1600 MTPS) Archiviazione: EMMC, fino a 64 GB, predefinito 8 GB, velocità di scrittura/lettura 25 MB/s Scheda TF: slot per scheda Micro SD, specifiche della scheda SD V2.0 USB: porta USB 2.0 x4 Porta USB 3.0 OTG x1 Display: Porta HDMI A, HDMI V1.4a 4K@30Hz, VGA, supporta uscita con risoluzione 1080P@60Hz Ethernet: 10M/100M/1000M RJ45 Wireless: Wifi: 2.4G/5.8G, Dual Band, 300Mbps con antenna esterna. BT: BT4.0+EDR IR: Ricevitore remoto a infrarossi RTC standard Philips: Supporta batteria a bottone ricaricabile di dimensioni 1220 Audio: Supporta jack per cuffie da 3,5 per uscita audio Supporta jack da 3,5 per microfono Alimentazione: Alimentazione DCIN 5 V a 4 A Supporta ingresso alimentazione jack USB 3.0 Supporta batteria Li-Po da 3,7 V Altro: 2x UART0 2x I2C JTAG e alimentazione 5 V 3,3 V Temperatura operativa: -20℃~70℃ Dimensioni scheda: 111mm*111mm*18mm(4,37″*4,37″*0,71″) Dimensioni imballo: 162mm*150mm*81mm(6,38″*5,91″*3,19″) Peso imballo: 590g Lista di spedizione Cubieboard4 (CC-A80) x1 Adattatore di alimentazione a parete 5V@4A x1 Guscio acrilico x2 Cellula RTC migliore x1 Antenna dual-band 5G/2.4G x1 Cavo USB OTG di tipo A (femmina) a Micro 3.0 (maschio) x1 Cavo USB di tipo A (femmina) a Micro 3.0 (maschio) x1 Silicone termicamente conduttivo x1 Pacchetto viti x1 Dissipatore di calore 40*10*10 x1 Documenti Sito tecnico Risorse e materiali
