Scheda di sviluppo PYNQ – DFR0600

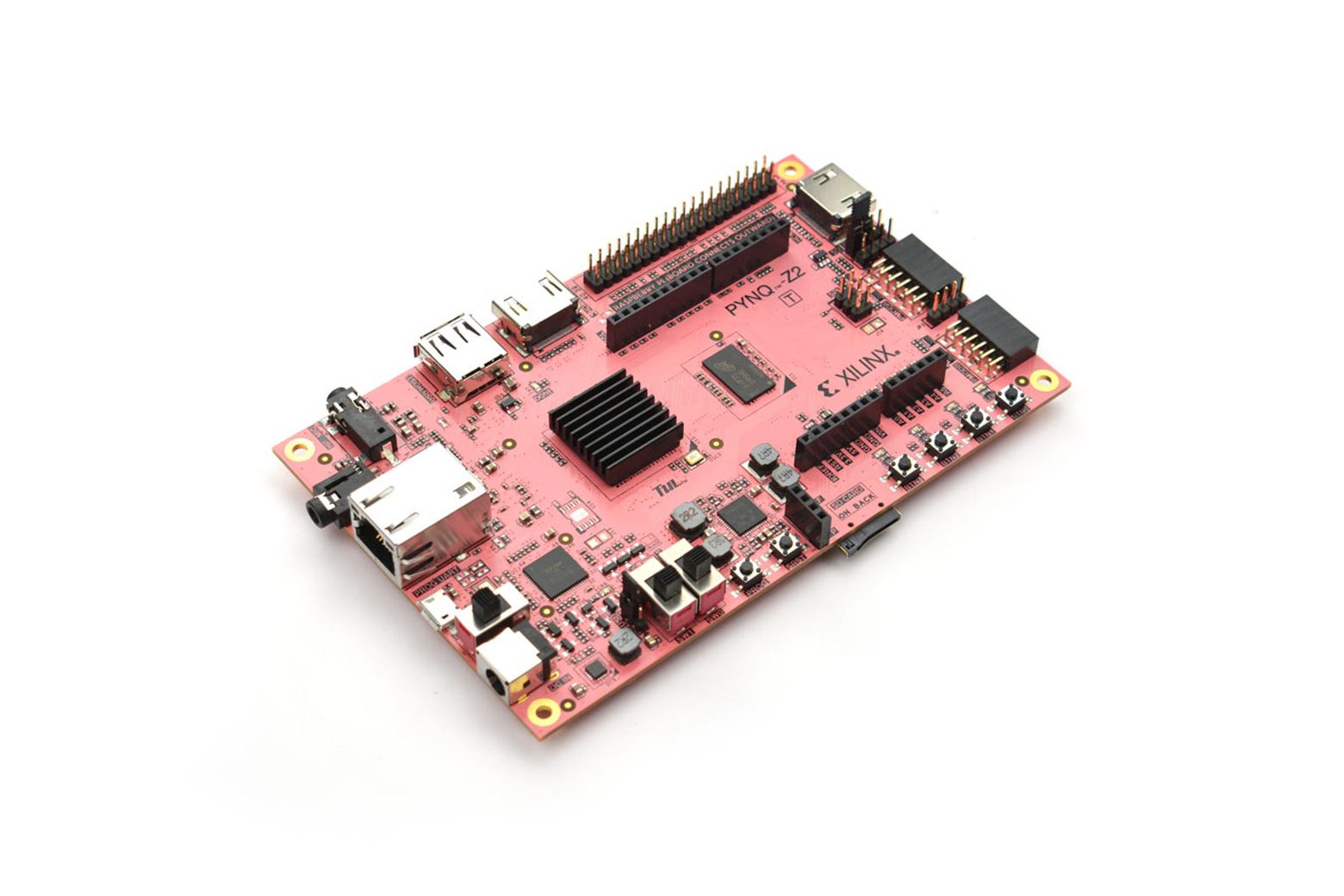

Introduzione PYNQ-Z2 è una scheda di sviluppo FPGA basata su FPGA ZYNQ XC7Z020, intensamente progettata per supportare PYNQ, un nuovo framework open source che consente ai programmatori embedded di esplorare le possibilità dei SoC xilinx ZYNQ senza dover progettare circuiti logici di programmazione. Sfruttando la logica programmabile e il processore ARM avanzato di ZYNQ, i progettisti possono creare sistemi embedded più potenti. Inoltre, i SoC possono essere programmati in Python e il codice può essere sviluppato e testato direttamente sul PYNQ-Z2. I circuiti logici programmabili vengono importati come librerie hardware e programmati tramite API sostanzialmente nello stesso modo in cui vengono importate e programmate le librerie software. La scheda PYNQ-Z2 integra Ethernet, ingresso/uscita HDMI, ingresso MIC, uscita audio, interfaccia Arduino, interfaccia Raspberry Pi, 2 Pmod, LED utente, pulsante e interruttore. È progettato per essere facilmente estensibile con Pmod, Arduino e periferiche, nonché con pin GPIO per uso generico. Cos’è PYNQ? PYNQ (Python On Zynq) è un progetto open source di Xilinx® che semplifica la progettazione di sistemi embedded con Xilinx Zynq® Systems on Chips (SoC). Utilizzando il linguaggio e le librerie Python, i progettisti possono sfruttare i vantaggi della logica programmabile e dei microprocessori in Zynq per costruire sistemi embedded più capaci ed entusiasmanti. Gli utenti PYNQ possono ora creare applicazioni embedded ad alte prestazioni con: esecuzione hardware parallela, elaborazione video con frame rate elevato, algoritmi con accelerazione hardware, elaborazione del segnale in tempo reale, IO a larghezza di banda elevata, controllo a bassa latenza. PYNQ sfrutta i migliori vantaggi di ZYNQ e Python. È stato ampiamente utilizzato per la ricerca e la prototipazione sull’apprendimento automatico. Usa questa scheda con il nostro scudo di espansione DF Arduino o Raspberry Pi, le ultime possibilità ti aspettano! Specifiche Dimensioni contorno: 87mm*138mm/3,43″*5,43″ ZYNQ XC7Z020-1CLG400C Scheda: Processore dual-core Cortex-A9 da 650 MHz Controller di memoria DDR3 con 8 canali DMA e 4 porte slave AXI3 ad alte prestazioni Controller periferici ad alta larghezza di banda: 1G Ethernet, USB 2.0, SDIO Periferica a bassa larghezza di banda controller: SPI, UART, CAN, I2C Programmabile da JTAG, flash Quad-SPI e scheda MicroSD Logica programmabile equivalente a Artix-7 FPGA 13.300 slice logiche, ciascuna con quattro LUT a 6 ingressi e 8 flip-flop 630 KB di RAM a blocchi veloci 4 riquadri di gestione clock, ciascuno con un anello ad aggancio di fase (PLL) e un gestore clock in modalità mista (MMCM) 220 slice DSP su chip convertitore analogico-digitale (XADC) Memoria: • DDR3 da 512 MB con bus a 16 bit a 1.050 Mbps • Flash Quad-SPI da 16 MB con identificatore compatibile EUI-48/64™ univoco globale a 48 bit programmato in fabbrica • Slot MicroSD Alimentazione: • Alimentato da USB o fonte di alimentazione esterna 7 V-15 V USB ed Ethernet: • PHY Gigabit Ethernet • Circuito di programmazione Micro USB-JTAG • Micro USB-UART bridge •USB OTG PHY (supporta solo host) Audio e video: •Porta sink HDMI (ingresso) •Porta sorgente HDMI (uscita) •Interfaccia I2S con DAC a 24 bit con jack TRRS da 3,5 mm •Line-in con jack da 3,5 mm Interruttori, pulsanti e LED: •4 pulsanti •2 interruttori a scorrimento •4 LED •2 LED RGB Connettori di espansione: •Due porte Pmod standard •16 in totale I/O FPGA (8 pin condivisi con connettore Raspberry Pi) •Connettore Arduino Shield •24 I/O FPGA totali •6 ingressi analogici 0-3,3 V a terminazione singola per XADC •Connettore Raspberry Pi •28 I/O FPGA totali (8 pin condivisi con porta Pmod A) Lista di spedizione Scheda di sviluppo PYNQ-Z2 x1 Documenti Altri documenti
