Scheda di sviluppo WiFi Arduino GIGA R1 – DFR1056

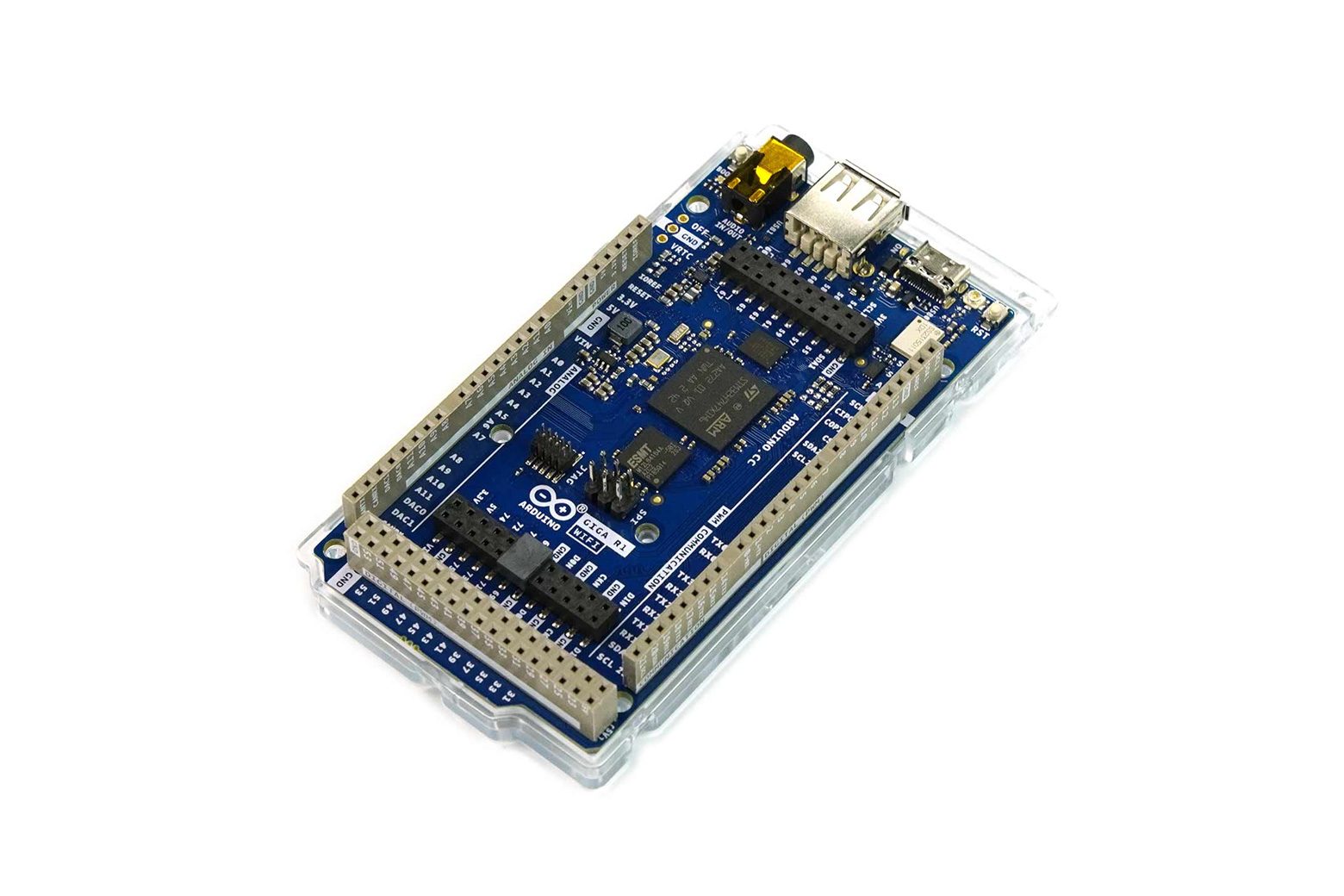

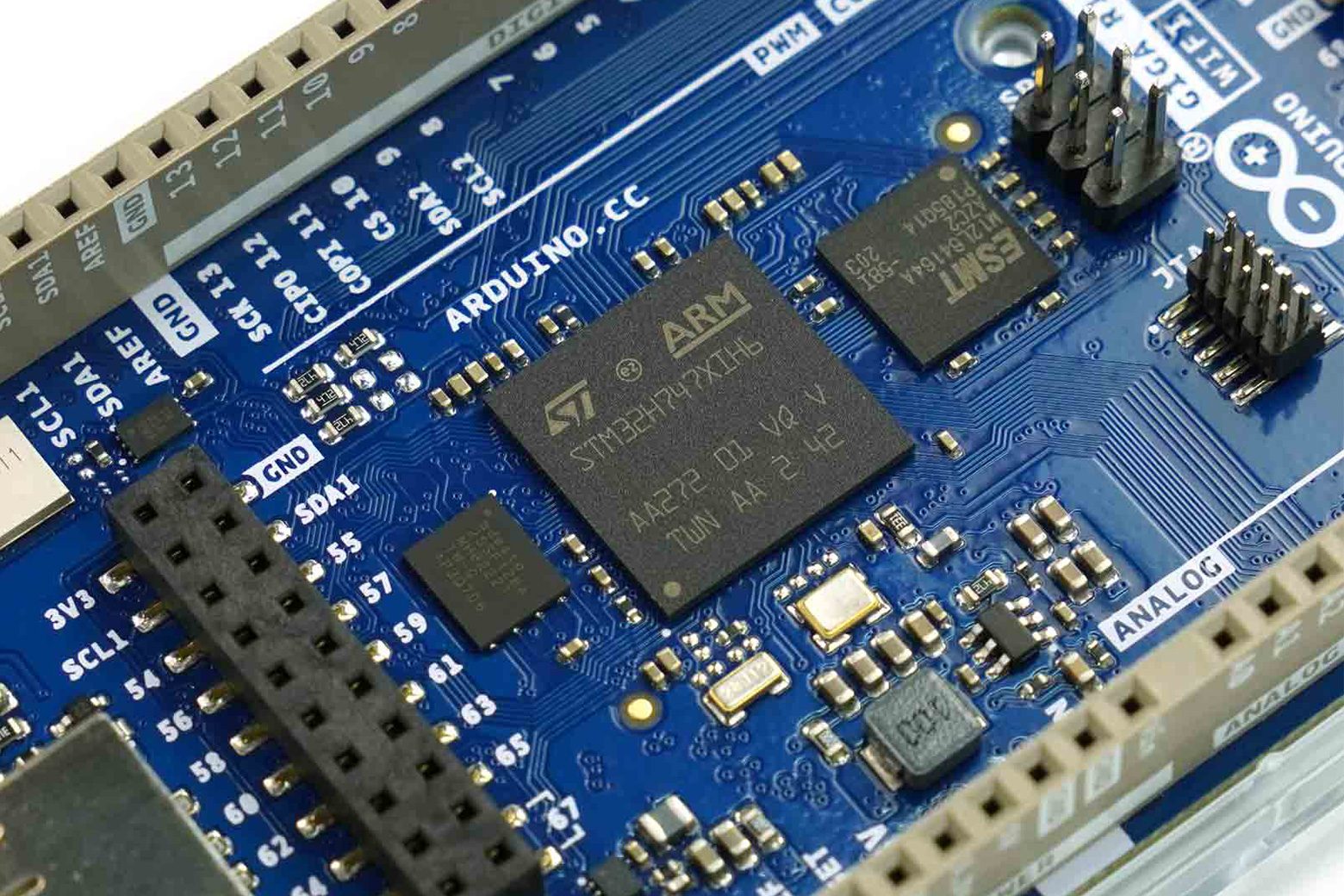

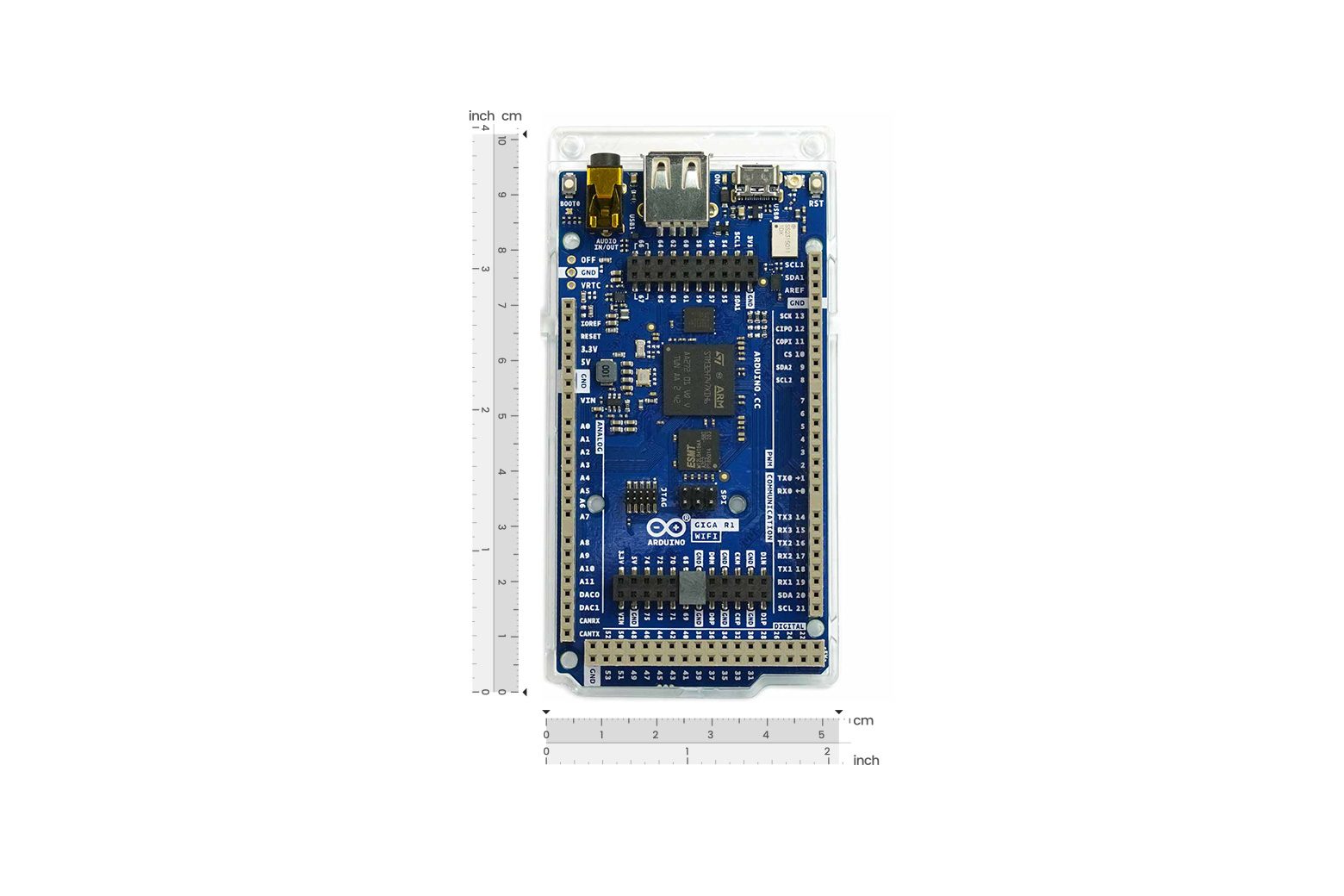

Introduzione Questa scheda di sviluppo WiFi Arduino GIGA R1 misura solo 101 x 53 mm e ha lo stesso fattore di forma dei popolari Mega e Due. Nonostante le sue dimensioni ridotte, offre 76 pin GPIO, che includono 12 pin analogici, 12 pin PWM, 4 UART, 3 porte I2C, 2 porte SPI, 1 FDCAN e 1 SAI. Inoltre, le comunicazioni wireless Wi-Fi e Bluetooth LE sono supportate da un’antenna esterna Murata 1DX, così gli utenti possono connettere rapidamente la scheda ad Arduino IoT Cloud e monitorare da remoto il proprio progetto senza preoccuparsi della sicurezza della comunicazione. Il WiFi GIGA R1 utilizza un MCU Arm STM32H747XI dual-core a 32 bit, che riunisce un Cortex-M7 a 480 MHz e un Cortex-M4 a 240 MHz. Inoltre, viene fornito con 2 MB di Flash e 1 MB di RAM, che consentono agli utenti di eseguire due programmi contemporaneamente, ad esempio eseguire micro-python in uno e Arduino nell’altro. Figura: Panoramica della scheda Arduino GIGA R1 WiFi La scheda è dotata di un connettore USB-C utilizzato per l’alimentazione, la programmazione e una funzione HID che le consente di simulare il mouse o la tastiera quando è collegata a un PC. Inoltre dispone di un connettore USB-A adatto per ospitare chiavette USB, altri dispositivi di archiviazione di massa e dispositivi HID come mouse o tastiera. Inoltre, include un jack audio di ingresso/uscita da 3,5 mm, un connettore JTAG (2×5 1,27 mm) e un connettore per fotocamera Arducam da 20 pin. Il WiFi GIGA R1 può gestire fino a 24 volt. Figura: Pinout WiFi Arduino GIGA R1 Figura: Diagramma a blocchi WiFi Arduino GIGA R1 Caratteristiche 76 ingressi/uscite digitali (12 con funzionalità PWM) 14 ingressi analogici e 2 uscite analogiche (DAC) USB-C e host USB (tastiera, memoria di massa) tramite un connettore USB-A dedicato Specifiche Microcontrollore: STMicro STM32H747XI Cortex-M7 a 480 MHz + M4 a 200 MHz MCU con 2 MB memoria flash dual-bank, 1 MB di RAM, acceleratore hardware grafico Chrom-ART Memoria di sistema: SDRAM da 8 MB Flash: flash QSPI NOR da 16 MB Modulo radio: WiFi 802.11b/g/n da 2,4 GHz fino a 65 Mbps e Bluetooth 5.1 BR/EDR/LE tramite modulo Murata 1DX Display: header a 20 pin Fotocamera: connettore per fotocamera Arducam a 20 pin USB: porta USB Type-C × 1, utilizzato per la programmazione e HID Porta USB 2.0 tipo A × 1 Audio: jack audio da 3,5 mm I/O: pin I/O (include pin fotocamera/display) × 76 UART × 4, I2C × 3, SPI × 2 PWM × 12 ingressi analogici × 12 DAC × 2 bus CAN (richiede un ricetrasmettitore esterno) Tensione di funzionamento: 3,3 V Corrente per pin I/O: 8 mA Debug: connettore JTAG Voltaggio in ingresso: 6-24 V Dimensioni: circa 101×53 mm/3,98×2,09″ Elenco di spedizione Scheda di sviluppo WiFi Arduino GIGA R1 × 1 Documenti Manuali per l’utente Guida introduttiva a GIGA R1 Scheda tecnica WiFi Applicazioni Dispositivi IoT Robotica Automazione Case intelligenti Automazione industriale Progetti Progetto: GIGA R1 indossabile alimentato tramite WiFi rileva le cadute utilizzando un modello Transformer Introduzione: Naveen Kumar ha deciso di produrre un dispositivo indossabile per il rilevamento delle cadute dispositivo che mira ad aumentare la velocità con cui ciò avviene utilizzando un modello basato su Transformer piuttosto che un modello di rete neurale ricorrente (RNN) più tradizionale.
