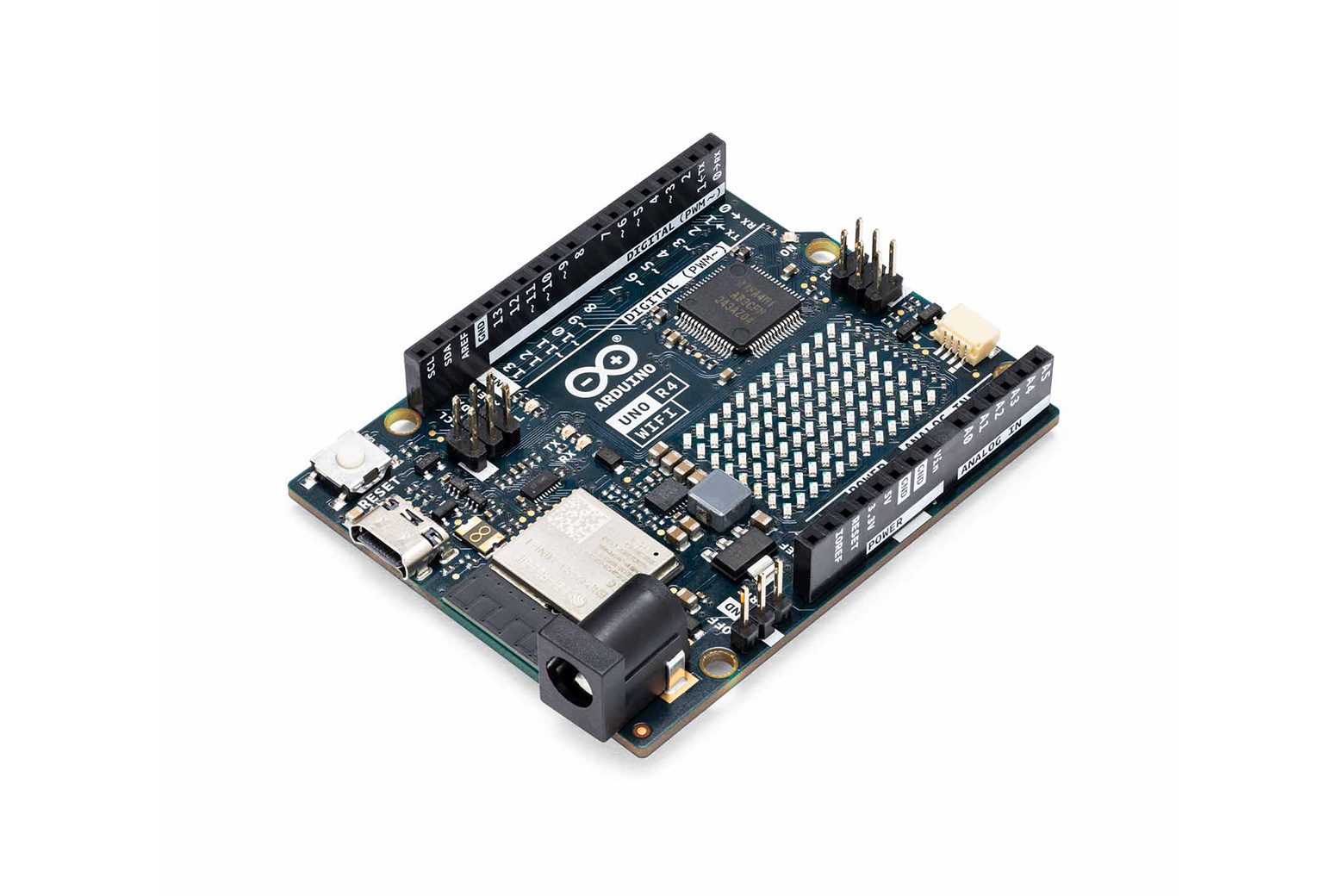

Scheda di sviluppo WiFi Arduino UNO R4 – DFR1084

Descrizione

Introduzione La nuova scheda di sviluppo Arduino UNO R4 è disponibile in due versioni: UNO R4 WiFi e UNO R4 Minima. Funziona sul processore Renesas RA4M1 (Arm Cortex®-M4) con una velocità di clock di 48 MHz, che fornisce un aumento di 3 volte rispetto a UNO R3. In aggiunta a ciò, la SRAM è stata aggiornata da 2kB a 32kB e la memoria flash è stata aumentata da 32kB a 256kB per adattarsi a progetti più complessi. Inoltre, in risposta alle richieste della comunità Arduino, la porta USB è stata aggiornata a USB-C e la tensione massima di alimentazione è stata aumentata a 24V. La scheda fornisce un bus CAN, consentendo agli utenti di ridurre al minimo il cablaggio ed eseguire diverse attività collegando più schede di estensione. Infine, la nuova scheda include anche un DAC analogico a 12 bit. La versione WiFi viene fornita con un modulo WiFi Espressif S3, che amplia le opportunità creative per produttori, educatori e hobbisti. Basata sul successo di UNO R3, la scheda UNO R4 è il prototipo ideale e lo strumento di apprendimento per chiunque. Pur mantenendo le caratteristiche ben note della serie UNO, come fattore di forma standard, compatibilità con schermatura, tensione a 5 V e robustezza, sono state aggiunte nuove funzionalità. Grazie al suo design potente e alle prestazioni affidabili, UNO R4 è una preziosa aggiunta all’ecosistema Arduino, adatta sia ai principianti che agli appassionati di elettronica esperti per realizzare i propri progetti. Figura: Panoramica della scheda Caratteristiche Compatibilità hardware con il fattore di forma di UNO Il WiFi UNO R4 mantiene lo stesso fattore di forma, piedinatura e tensione operativa di 5 V del suo predecessore, UNO R3, garantendo una transizione senza interruzioni per gli schermi e i progetti esistenti. Memoria estesa e clock più veloce UNO R4 WiFi vanta una maggiore memoria e una velocità di clock più rapida, consentendo calcoli più precisi e una gestione senza sforzo di progetti complessi. Periferiche di bordo extra UNO R4 WiFi introduce una gamma di periferiche di bordo, tra cui un DAC a 12 bit, CAN BUS e OP AMP, fornendo funzionalità estese e flessibilità di progettazione. Tolleranza estesa a 24 V UNO R4 WiFi supporta un intervallo di tensione in ingresso più ampio, consentendo un’integrazione perfetta con motori, strisce LED e altri attuatori che utilizzano un’unica fonte di alimentazione. Supporto HID Con il supporto HID integrato, UNO R4 WiFi può simulare un mouse o una tastiera quando è collegato a un computer tramite USB, semplificando l’invio di sequenze di tasti e movimenti del mouse. Wi-Fi® e Bluetooth® Il WiFi UNO R4 ospita un modulo ESP32-S3, che consente ai produttori di aggiungere connettività wireless ai loro progetti. In combinazione con Arduino IoT Cloud, i produttori possono monitorare e controllare i propri progetti da remoto. Connettore QWIIC Il WiFi UNO R4 è dotato di un connettore Qwiic I2C, che consente una facile connessione ai nodi dell’ampio ecosistema QWIIC. I cavi adattatori consentono inoltre la compatibilità con sensori e attuatori basati su altri connettori. Supporto per RTC alimentato a batteria L’UNO R4 WiFi include pin aggiuntivi, tra cui un pin “OFF” per spegnere la scheda e un pin “VRTC” per mantenere alimentato e funzionante l’orologio in tempo reale interno. Matrice LED UNO R4 WiFi incorpora una matrice LED rossa 12×8 luminosa, ideale per progetti creativi con animazioni o per tracciare i dati dei sensori, eliminando la necessità di hardware aggiuntivo. Diagnostica per errori di runtime UNO R4 WiFi include un meccanismo di rilevamento degli errori che rileva arresti anomali di runtime e fornisce spiegazioni dettagliate e suggerimenti sulla riga di codice che causa l’arresto anomalo. Specifica MCU: Arm cortex M4 Memoria: 256 KB Flash/32 KB SRAM Voltaggio operativo: 5 V Voltaggio in ingresso: 6-24 V Velocità orologio: 48 MHz Porta di programmazione: USB-C WiFi/BLE: ESP32-S3-MINI Matrice LED: 12×8 (96 LED rossi) Connessioni aggiuntive Connettore Qwiic Pin OFF Pin VRTC Pin digitali: 14 PWM: 6 ADC: 6 DAC: 1 (12 bit) SPI: 1 I2C: 2 CAN:1 Lista di spedizione Scheda di sviluppo WiFi Arduino UNO R4 × 1 Documenti Scheda tecnica WiFi UNO R4
